Sangle 50mm
Karabiner
Sangle 35mm
absorbeur d'énergie conforme à la norme EN
355. D'autres dispositifs de sécurité peuvent
être utilisés s'ils ont reçu l'approbation
préalable de SpanSet UK Ltd. Toute
utilisation, dans le cadre d'un système de
suspension d'une personne (position de
travail) relève d'une application spéciale pour
laquelle Spanset se fera un plaisir de vous
offrir ses conseils.

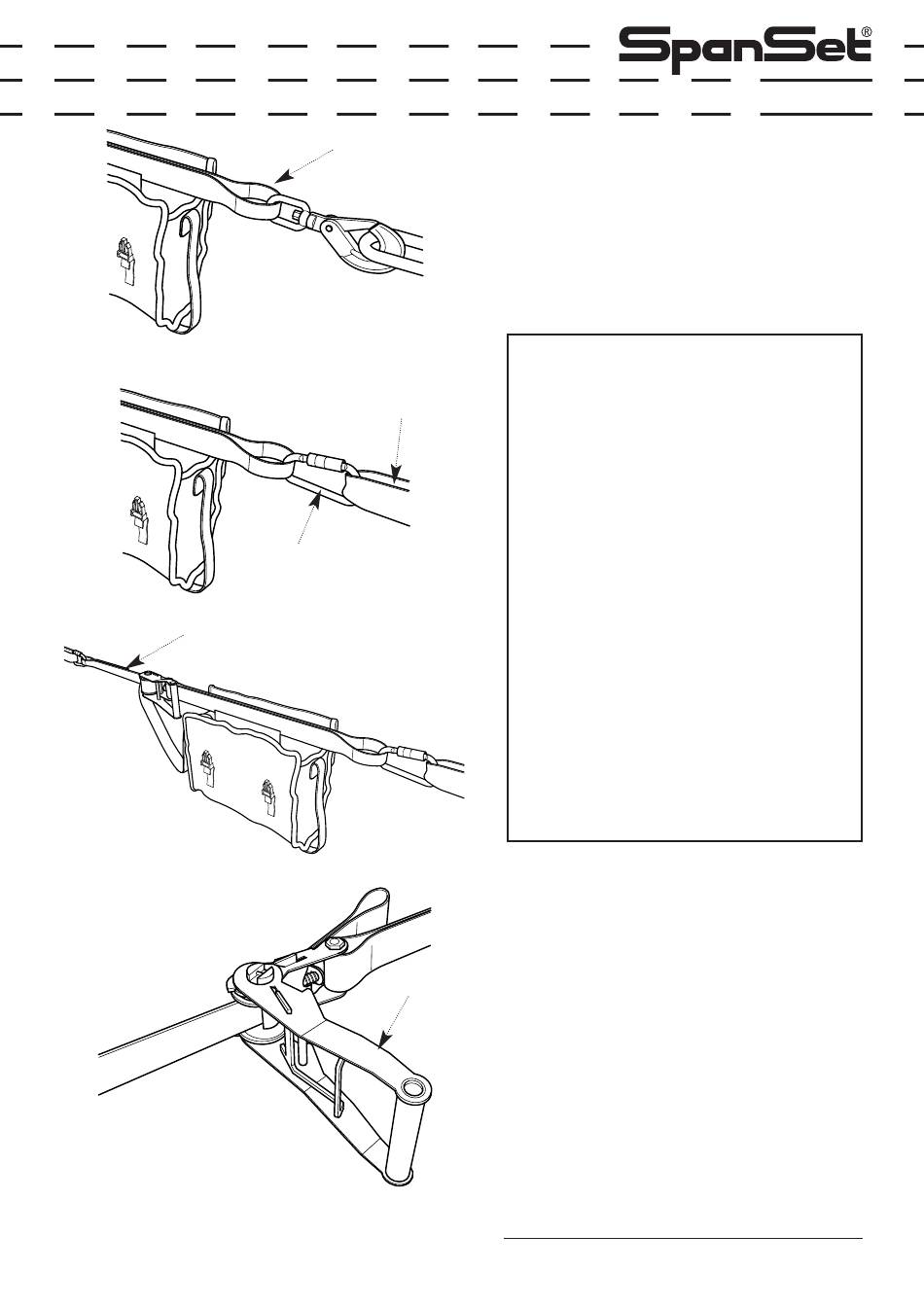

Fig. A
IMPORTANT: La manière dont ces trois
modèles peuvent être tendus ou dégagés
est identique. La seule différence qu'ils
ATSL
présentent réside dans la méthode
d'accrochage des points d'ancrage. Veillez
impérativement à ce que les points
d'ancrage soient suffisamment solides. Ils
doivent être capables de supporter une
charge minimale de 15 kN sur le plan
horizontal et dans la direction de la ligne.
Cette valeur élevée est nécessaire en
raison des forces vectorielles générées
dans l'angle supérieur de l'« Y » formé
Fig. B
dans la ligne au moment du chargement.
REMARQUE : En cas d'utilisation comme
point d'ancrage dans le cadre d'un
système de retenue (et non d'antichute), il
est alors possible pour plusieurs ouvriers
d'exploiter la même ligne, chacun à leur
tour. Vous devez impérativement vous
assurer que tous les ouvriers sont à tout
moment en position de retenue et
qu'aucune chute n'est possible.
Fig. C
NOTICE DE MONTAGE :
(Pour les versions 1 & 2)
1. Une fois sur le site de destination, enlevez
la partie fixe (sangle 50mm) et réaliser la
connexion au point d'ancrage. (Voir
Tendeur
connexions types aux Schémas A & B).
2. Déroulez la partie pouvant être ajustée
(sangle 35mm) et attachez-la au point
d'ancrage. Veillez à ce que celle-ci ne
présente aucune torsion (Schéma C).
3. Lorsque ces deux connexions ont été
réalisées, il convient de procéder au réglage
« grossier » du dispositif. Pour ce faire, le
tendeur doit être dans la même position que
Fig. D
celle illustrée au Schéma D.
