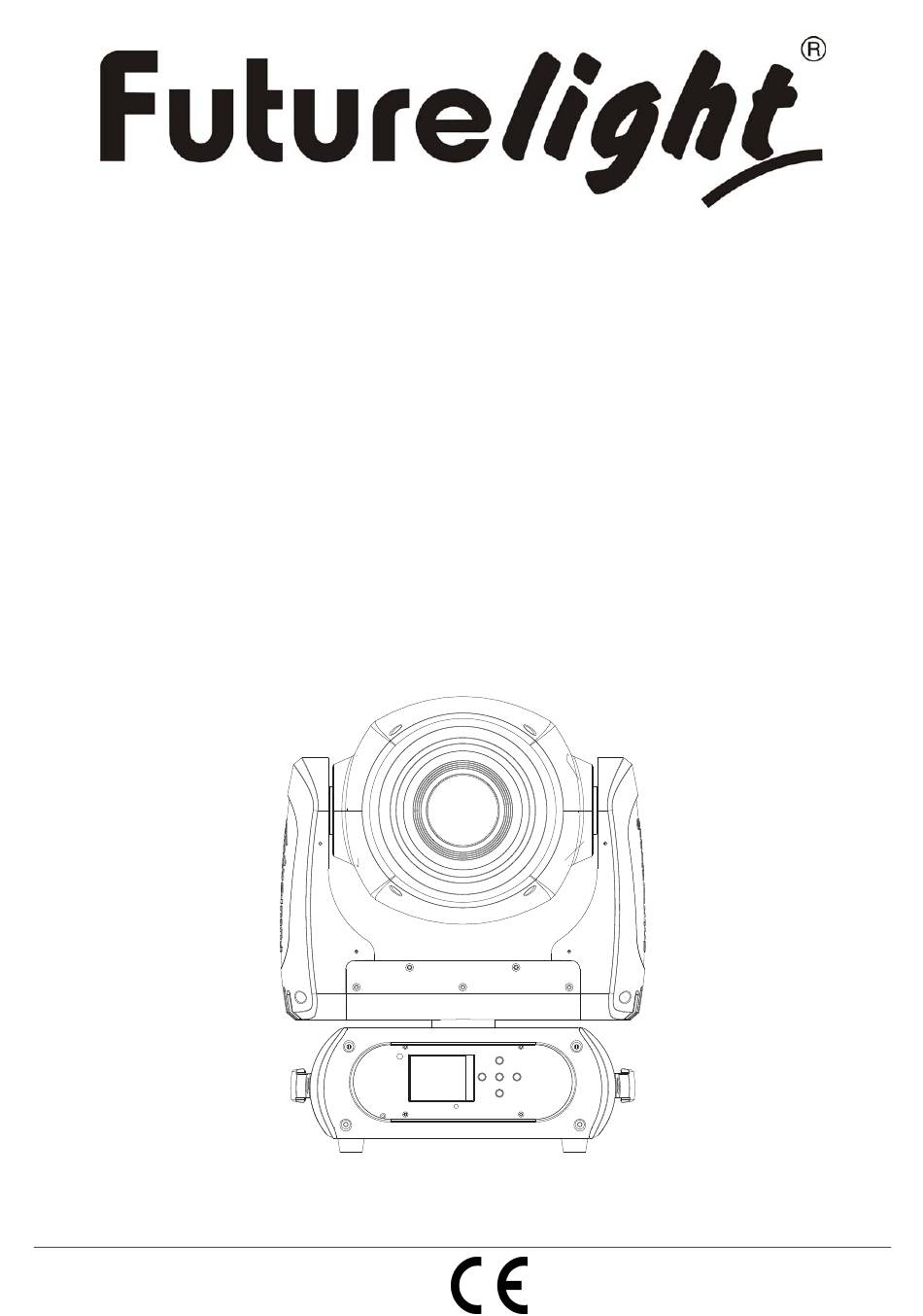

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL DMH-150 LED-Moving-Head © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Page 2: Table Of Contents
Inhaltsverzeichnis Table of contents EINFÜHRUNG ..............................4 Lieferumfang ..............................4 SICHERHEITSHINWEISE ..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG ..................... 6 GERÄTEBESCHREIBUNG ..........................7 Features ................................. 7 Geräteübersicht .............................. 8 INSTALLATION ..............................9 Einsetzen/Austauschen von Gobos ....................... 9 Projektormontage ............................9 Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor ..........12 Anschluss ans Netz ............................ - Page 3 INTRODUCTION ............................. 29 Delivery includes ............................29 SAFETY INSTRUCTIONS ..........................29 OPERATING DETERMINATIONS ........................31 DESCRIPTION OF THE DEVICE ........................32 Features ............................... 32 Overview ..............................33 INSTALLATION .............................. 34 Inserting/Exchanging gobos ......................... 34 Rigging ................................. 34 DMX-512 connection / connection between fixtures ..................37 Connection with the mains ...........................
-
Page 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT DMH-150 entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den DMH-150 aus der Verpackung. - Page 5 Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind. Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean- spruch.
-
Page 6: Bestimmungsgemäße Verwendung
In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben. -
Page 7: Gerätebeschreibung
Bei Überkopfmontage (Montagehöhe >100 cm) ist das Gerät immer mit einem geeigneten Sicherheitsfang- seil zu sichern. Das Sicherheitsfangseil muss an den dafür vorgesehenen Befestigungspunkten eingehängt werden. Das Fangseil darf niemals an den Transportgriffen eingehängt werden! Betreiben Sie das Gerät nur, nachdem Sie sich vergewissert haben, dass das Gehäuse fest verschlossen ist und alle nötigen Schrauben fest angezogen wurden. -
Page 8: Geräteübersicht
Geräteübersicht (1) Objektivlinse (2) Projektorarm (3) Drahtlos-Anzeige (4) Base (5) Display (6) Mikrofon (7) Pfeil-Taste nach links (8) Pfeil-Taste nach oben (9) Pfeil-Taste nach unten (10) Enter-Taste (11) Pfeil-Taste nach rechts (12) 3-polige DMX-Eingangsbuchse (13) 3-polige DMX-Ausgangsbuchse (14) Spannungsversorgungseingang (15) Spannungsversorgungsausgang (16) Sicherungshalter (17) Netzschalter (18) Tragegriff... -
Page 9: Installation
INSTALLATION Einsetzen/Austauschen von Gobos LEBENSGEFAHR! Gobos nur bei ausgeschaltetem Gerät austauschen Netzstecker ziehen! Wenn Sie andere Formen und Muster als die Standard-Gobos verwenden möchten, oder Gobos ausgetauscht werden sollen, gehen Sie wie folgt vor: ACHTUNG! Niemals die Schrauben der rotierenden Gobos lösen, da ansonsten die Kugellager geöffnet werden! Entfernen Sie den Sprengring mit einem geeigneten Werkzeug. - Page 10 Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch Sachverständige geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
- Page 11 Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber muss sich selbständig um die Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten! Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicher- heitsvorkehrungen verursacht werden! Hängen Sie das Schnellverschlussglied in dem dafür vorgesehenen Loch im Bodenblech ein.
-
Page 12: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor
Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor Projector 3 Projector 3 Projector 2 Projector 2 Projector 1 Projector 1 Starting address 49 Starting address 49 Starting address 25 Starting address 25 Starting address 1 Starting address 1 120 Ohms 120 Ohms DMX-512 Controller... -
Page 13: Anschluss Ans Netz
BEDIENUNG Über den Netzschalter lässt sich das Gerät ein- bzw. ausschalten. Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der DMH-150 den Betrieb auf. Während des Reset justieren sich die Motoren aus und das Gerät ist danach betriebsbereit. -
Page 14: Adressierung Des Projektors
25 bis 48. Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der DMH-150 korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert. Werden mehrere DMH-150 auf eine Adresse definiert, arbeiten sie synchron. Drücken Sie die Up/Down-Tasten, um die gewünschte Startadresse einzustellen. Nun können Sie den DMH- 150 über Ihren Controller ansteuern. -
Page 15: Dmx-Protokoll
DMX-Protokoll Mode/Channel Decimal Hexad. Percentage S/F Eigenschaft St. Ex. 1 Ex. 2 Horizontale Bewegung (PAN) 0% 100% F Wenn Sie den Regler verschieben, bewegen Sie den Kopf horizontal (PAN). Allmähliches Einstellen des Kopfes bei langsamen Schieben des Reglers (0-255, 128-Mitte). Der Kopf kann an jeder gewünschten Einstellung angehalten werden. - Page 16 25% 31% S Farbwechsel an jeder Position 31% 44% S Schneller Farbsprung 112 255 44% 100% S Keine Funktion Farbrad Normaler Farbwechsel / Blackout bei Farbwechsel / schneller Farbsprung S Offen S Position 1 11% 16% S Position 2 16% 22% S Position 3 22% 27% S Position 4...
- Page 17 Gobowechsel an jeder Position 0% 100% F Positionierung von 0 - 360 Grad Rotierendes Goborad, Gobo-Rotation S Goboindizierung S Rotierendes Goborad vorwärts 13% 18% S Rotierendes Goborad rückwärts 19% 25% S Bewegungsmakro vorwärts 25% 31% S Bewegungsmakro vorwärts mit Blackout 31% 37% S Bewegungsmakro rückwärts 38% 44%...
- Page 18 Rotierendes Prisma vorwärts F Mit zunehmender Geschwindigkeit (Stop bis schnellste Geschwindigkeit) Rotierendes Prisma rückwärts 128 255 50% 100% F Mit zunehmender Geschwindigkeit (Stop bis schnellste Geschwindigkeit) Funktion Fokus F Allmähliche Einstellung von nah bis weit S 5 m Autofokus (Fokussieren auf Gobos und Iris) 13% 18% S 7,5 m Autofokus (Fokussieren auf Gobos und Iris) 19% 25%...
-
Page 19: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, das vorprogrammierte Programm abspielen oder ein Reset durchführen. Drücken Sie die Enter-Taste, so dass sich das Display einschaltet. Durch Drücken der geeigneten Pfeil- Taste (nach unten, nach oben, nach links und nach rechts) können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste. -
Page 20: Connect
Standard Extended 1 Benutzerdefinierte User Mode Extended 2 Kanalreihenfolge Users User Max Channel = XX Preset-Benutzerd. Edit User PAN = CH01 ... Effektradjustierung; --Password-- Password=XXX Calibration Standardposition Color ... Color =XXX ... Passwort „050“ Name Name --Password-- Passwort „050“... -
Page 21: Light
Light Max Temperatur Mit dieser Funktion kann das Gerät so programmiert werden, dass die LED automatisch abgeschaltet wird, wenn eine bestimmte Innentemperatur erreicht wird. Drücken Sie die Up/Down-Tasten zur Auswahl der maximalen Innentemperatur zwischen 80 °C und 139 °C. Die normale Betriebstemperatur sollte unter 90 °C liegen. - Page 22 Automatische PAN/TILT Kalibrierung Mit der Funktion "Encoders" lassen sich die PAN- und TILT-Bewegung auf die korrekten Ausgangspositionen kalibrieren. PAN/TILT Geschwindigkeit einstellen Mit dieser Funktion können Sie die PAN/TILT Geschwindigkeit definieren. Sie haben die Wahl zwischen zwei unterschiedlichen Modi. UI Set Mikrofonempfindlichkeit Mit dieser Funktion lässt sich die Mikrofonempfindlichkeit zwischen 0 % und 99 % einstellen.
-
Page 23: Program
Preset-Benutzerdefinition Mit dieser Funktion lässt sich Preset-Benutzerdefinition abspeichern. Calibration Effektradjustierung Mit dieser Funktion lassen sich die Effekträder auf die korrekten Ausgangspositionen kalibrieren. Das Passwort für diese Funktion ist „050“. Fixture ID Mit dieser Funktion können Sie diverse Menüpunkte per RDM abrufen. Das Gerät unterstützt RDM. - Page 24 Musiksteuerung Mit dieser Funktion lässt sich das interne Programm aufrufen. Mit dieser Funktion lassen sich die Szenen musikgesteuert abspielen. Die Auswahl „ALONE“ bedeutet Stand Alone-Modus und „MASTER“, dass das Gerät als Master-Gerät definiert wird. Programmwahl für Auto Programm Mit dieser Funktion lässt sich das Programm festlegen, das dann im Run aufgerufen wird. Programm editieren Mit dieser Funktion lassen sich die internen Programme editieren.
-
Page 25: Fehlermeldungen
• Drücken Sie die Up/Down-Taste, um das gewünschte spezifische Programm einzustellen. Mit dieser Funktion lassen sich spezifische Szenen in ein spezifisches Programm editieren. • Drücken Sie die Enter-Taste zur Bestätigung. 5. Automatische Szenenaufzeichnung • Wählen Sie “Edit Chase” durch Drücken der Up/Down-Tasten. •... -
Page 26: Reinigung Und Wartung
REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Page 27: Technische Daten
Mindestabstand zu entflammbaren Oberflächen: 0,5 m Mindestabstand zum angestrahlten Objekt: 0,3 m Sicherung: T 3,15 A, 250 V Zubehör: Transportcase für 2x DMH-90/DMH-150 Best.-Nr. 51836891 Transportcase für 4x DMH-90/DMH-150/DMB60 Best.-Nr. 51836894 Transportcase für 2x DMH-90/DMH-150/DMB60 Best.-Nr. 51836892 EUROLITE TH-200 Theaterhaken, sil, TÜV/GS Best.-Nr. - Page 28 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 22.05.2013 © 28/53 00072472.DOC, Version 1.3...
-
Page 29: Introduction
- pass this manual on to every further owner or user of the product - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a FUTURELIGHT DMH-150. You will see you have acquired a powerful and versatile device. Unpack your DMH-150. - Page 30 This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual. Important: Damages caused by the disregard of this user manual are not subject to warranty.
-
Page 31: Operating Determinations
HEALTH HAZARD! Never look directly into the light source, as sensitive persons may suffer an epileptic shock (especially meant for epileptics)! Keep away children and amateurs! Never leave this device running unattended. OPERATING DETERMINATIONS This device is a LED moving-head lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 100-240 V, 50/60 Hz and was designed for indoor use only. -
Page 32: Description Of The Device
The maximum ambient temperature T = 45° C must never be exceeded. Operate the device only after having become familiarized with its functions. Do not permit operation by persons not qualified for operating the device. Most damages are the result of unprofessional operation! Please use the original packaging if the device is to be transported. -
Page 33: Overview
Overview (1) Objective lens (2) Yoke (3) Base (4) Wireless indicator (5) Display (6) Microphone (7) Arrow button left (8) Arrow button up (9) Arrow button down (10) Enter button (11) Arrow button right (12) 3-PIN DMX input socket (13) 3-PIN DMX output socket (14) Power input (15) Power output (16) Fuseholder... -
Page 34: Installation
INSTALLATION Inserting/Exchanging gobos DANGER! Install the gobos with the device switched off only. Unplug from mains before! If you wish to use other forms and patterns as the standard-gobos, or if gobos are to be exchanged, please follow the instructions below: CAUTION! Never unscrew the screws of the rotating gobo as the ball bearing will otherwise be opened! - Page 35 The operator has to make sure that safety-relating and machine-technical installations are approved by an expert before taking into operation for the first time and after changes before taking into operation another time. The operator has to make sure that safety-relating and machine-technical installations are approved by an expert after every four year in the course of an acceptance test.
- Page 36 Please note: for overhead rigging in public or industrial areas, a series of safety instructions have to be followed that this manual can only give in part. The operator must therefore inform himself on the current safety instructions and consider them. The manufacturer cannot be made liable for damages caused by incorrect installations or insufficient safety precautions! Install the safety bond by inserting the quick link in the hole on the bottom of the base.
-
Page 37: Dmx-512 Connection / Connection Between Fixtures
DMX-512 connection / connection between fixtures Projector 3 Projector 3 Projector 2 Projector 2 Projector 1 Projector 1 Starting address 49 Starting address 49 Starting address 25 Starting address 25 Starting address 1 Starting address 1 120 Ohms 120 Ohms DMX-512 Controller DMX-512 Controller The wires must not come into contact with each other, otherwise... -
Page 38: Connection With The Mains
OPERATION With the power switch, you can switch the device on and off. After you connected the effect to the mains, the DMH-150 starts running. During the reset, the motors are trimmed and the device is ready for use afterwards. -
Page 39: Addressing
The Control Board allows you to assign the DMX starting address, which is defined as the first channel from which the DMH-150 will respond to the controller. If you set, for example, the address in the 24 channel mode to channel 25, the DMH-150 will use the channel 25 to 48 for control. -
Page 40: Dmx-Protocol
DMX-protocol Mode/Channel Decimal Hexad. Percentage S/F Feature St. Ex. 1 Ex. 2 Horizontal movement (PAN) 0% 100% Push slider up in order to move the head horizontally (PAN). Gradual head adjustment from one end of the slider to the other (0-255, 128-center). The head can be stopped at any position you wish. - Page 41 Color-wheel Normal color-change / Blackout at color-change / Color Bounce Open Position 1 11% 16% Position 2 16% 22% Position 3 22% 27% Position 4 27% 33% Position 5 33% 38% Position 6 38% 44% Position 7 112 125 44% 49% Position 8 126 139 49% 55%...
- Page 42 Rotating gobo-wheel, gobo rotation Gobo indexing Rotating gobo-wheel forwards 13% 18% Rotating gobo-wheel backwards 19% 25% Motion macro forwards 25% 31% Motion macro forwards with blackout 31% 37% Motion macro backwards 38% 44% Motion macro backwards with blackout 112 255 44% 100% No function Rotating gobo-wheel, gobo speed...
- Page 43 Rotating prism backwards 128 255 50% 100% With increasing speed (stop to fastest speed) Focus function Continuous adjustment from near to far 5 m Auto Focus (focus on gobos and iris) 13% 18% 7.5 m Auto Focus (focus on gobos and iris) 19% 25% 10 m Auto Focus (focus on gobos and iris) 25% 37%...
-
Page 44: Control Board
Control Board The Control Board offers several features: you can simply set the starting address, run the pre-programmed program or make a reset. The main menu is accessed by pressing Enter until the display is lit. Browse through the menu by pressing the arrow buttons (up, down, left, right). -
Page 45: Connect
Standard User’s mode to Extended 1 User Mode change channel Extended 2 numbers Users User Max Channel = XX Preset User modes Edit User PAN = CH01 ... Wheel adjustment --Password-- Password=XXX Calibration to standard position Color ... Color =XXX ... -
Page 46: Light
Light Max Temperature With this function you can set the inside temperature at which the projector will automatically switch the LED off. Press Up or Down to select the maximum inside temperature between 80 °C and 139 °C. Inside temperatures below 90 °C are not critical. 90 °C and more should lead to the LED being switched off. Please note that the outside temperature should not exceed 45 °C. - Page 47 Automatic PAN/TILT calibration With the function "Encoders" you can calibrate the PAN/TILT movement to the correct starting position. Adjust PAN/TILT speed With this function you can define the PAN/TILT speed. You can select one of two different modes. UI Set Mic sensitivity With this function, you can select the desired microphone sensitivity between 0 % and 99 %.
-
Page 48: Program
Calibration With this function, you can calibrate and adjust the effect wheels to their correct positions. The password for this function is „050“. Fixture ID With this function you can call up various submenus via RDM. This device is RDM ready. RDM stands for "Remote Device Management" and makes remote control of devices connected to the DMX-bus possible. - Page 49 Rec. Controller The device features an integrated DMX-recorder by which you can transmit the programmed scenes from your DMX-controller to the device. Adjust the desired scene numbers by pressing Up or Down (from – to). When you call up the scenes at your controller, they will automatically be transmitted to the device. Excursion: A Master unit can send up to 3 different data groups to the Slave units, i.e.
-
Page 50: Error Messages
Example: Program 2 includes scenes: 10, 11, 12, 13; Program 4 includes scenes: 8, 9, 10 and Program 6 includes scenes: 12, 13, 14, 15, 16 Chase Part 1 is Program 2; Chase Part 2 is Program 3; Chase Part 3 is Program 6 The 3 Slave groups run the Auto Program in certain time segments, as shown in the following picture: Error Messages When you turn on the fixture, it will make a reset first. -
Page 51: Cleaning And Maintenance
CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year. -
Page 52: Technical Specifications
Min.distance from flammable surfaces: 0.5 m Min.distance to lighted object: 0.3 m Fuse: T 3.15 A, 250 V Accessory: Flightcase for 2x DMH-90/DMH-150 No. 51836891 Flightcase for 4x DMH-90/DMH-150/DMB-60 No. 51836894 Flightcase for 2x DMH-90/DMH-150/DMB-60 No. 51836892 EUROLITE TH-200 Theatre hook, sil, TÜV/GS No. - Page 53 Please note: Every information is subject to change without prior notice. 22.05.2013 © 53/53 00072472.DOC, Version 1.3...
