Inhaltsverzeichnis EINFÜHRUNG ..............................4 Produktmerkmale SICHERHEITSHINWEISE ..........................6 GERÄTEBESCHREIBUNG..........................8 INSTALLATION ..............................9 Einsetzen/Austauschen von Gobos Projektormontage Einbau des optionalen drahtlos-Empfängers für WDMX-Betrieb (FUTURELIGHT WDR-G4) ANSCHLÜSSE ..............................13 Anschluss an den DMX-512 Controller / Verbindung Projektor – Projektor DMX512-Ansteuerung Anschluss ans Netz Stromversorgung von weiteren Geräten BEDIENUNG ..............................
Page 3
Table of contents INTRODUCTION ............................. 32 Product features SAFETY INSTRUCTIONS..........................34 DESCRIPTION OF THE DEVICE ........................36 INSTALLATION .............................. 37 Inserting/Exchanging gobos Rigging Installation of the optional wireless receiver for WDMX-operation (FUTURELIGHT WDR-G4) CONNECTIONS .............................. 41 DMX-512 connection / connection between fixtures DMX512 control Connection to the mains Power supply of further devices...
BEDIENUNGSANLEITUNG DMH-160 MK2 LED-Moving-Head GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe.
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen kopfbewegten LED-Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen.
Page 7
Fassen Sie das Gerät immer an den Tragegriffen an. EU-Konformitätserklärung Hiermit erklärt Steinigke Showtechnic GmbH, dass dieses Gerät (FUTURELIGHT DMH-160 MK2 LED Moving-Head, item number 51841972) die grundlegenden Anforderungen und die übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU erfüllt. Die vollständige Konformitätserklärung ist unter www.steinigke.de verfügbar.
INSTALLATION Einsetzen/Austauschen von Gobos LEBENSGEFAHR! Gobos nur bei ausgeschaltetem Gerät austauschen Netzstecker ziehen! Wenn Sie andere Formen und Muster als die Standard-Gobos verwenden möchten, oder Gobos ausgetauscht werden sollen, gehen Sie wie folgt vor: ACHTUNG! Niemals die Schrauben der rotierenden Gobos lösen, da ansonsten die Kugellager geöffnet werden! Entfernen Sie den Sprengring mit einem geeigneten Werkzeug.
Projektormontage WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist.
Page 11
Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber muss sich selbständig um die Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten! Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicher- heitsvorkehrungen verursacht werden! Hängen Sie das Schnellverschlussglied in dem dafür vorgesehenen Loch der Montageplatte am Geräteboden ein.
Einbau des optionalen drahtlos-Empfängers für WDMX-Betrieb (FUTURELIGHT WDR-G4) ACHTUNG! Vor Einbau des Moduls das Gerät vom Netz trennen. Gefahr eines elektrischen Schlages! Installationsschritte 1. Nehmen Sie den Drahtlos-DMX-Empfänger aus der Verpackung. Das Modul besteht aus einer Stabantenne mit Gewinde, der Wireless-Platine und einem Verbindungskabel. 2.
ANSCHLÜSSE Anschluss an den DMX-512 Controller / Verbindung Projektor – Projektor Projector 3 Projector 2 Projector 1 Starting address 51 Starting address 26 Starting address 1 120 Ohms DMX-512 Controller Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw.
Motoren aus und das Gerät ist danach betriebsbereit. Standalone-Betrieb Das Gerät lässt sich im Standalone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den DMH-160 MK2 vom Controller und rufen Sie das vorprogrammierte Programm auf. Bitte beachten Sie weitere Hinweise unter Control Board.
Werden mehrere DMH-160 MK2 auf eine Adresse definiert, arbeiten sie synchron. Bitte beachten Sie: Schalten Sie das Gerät ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Werden keine Daten empfangen, blinkt das Display. Die Meldung erscheint -wenn kein XLR-Kabel (DMX Signalkabel vom Controller) in die DMX-Eingangsbuchse des Gerätes gesteckt wurde.
Page 16
Öffnender Puls-Effekt Schließender Puls-Effekt Strobe-Effekt über Zufallsgenerator 255 Keine Funktion Shutter, Strobe Normale Shutter Funktionen Geschlossen 223 Strobe-Effekt mit zunehmender Geschwindigkeit 255 Offen Öffnender Puls-Effekt Geschlossen 223 Strobe-Effekt mit zunehmender Geschwindigkeit 255 Offen Schließender Puls-Effekt Geschlossen 223 Strobe-Effekt mit zunehmender Geschwindigkeit 255 Offen Strobe-Effekt über Zufallsgenerator Geschlossen...
Page 17
Position 4 Position 5 Position 6 111 Position 7 125 Position 8 139 Position 9 153 Position 10 167 Position 11 181 Position 12 195 Position 13 209 Position 14 223 Position 15 237 Position 16 255 Position 17 Rainboweffekt vorwärts 255 Mit zunehmender Geschwindigkeit Rainboweffekt rückwärts 255 Mit zunehmender Geschwindigkeit...
Page 18
Position 11 Position 12 Position 13 Position 14 101 Position 15 104 Position 16 106 Position 17 Schneller Farbsprung 119 Position 1 132 Position 2 145 Position 3 158 Position 4 171 Position 5 184 Position 6 197 Position 7 210 Position 8 223 Position 9 Rainboweffekt vorwärts...
Page 19
Position 2 Position 3 Position 4 Position 5 Position 6 Position 7 Blackout bei Gobowechsel Offen Position 1 Position 2 Position 3 Position 4 Position 5 Position 6 Position 7 Gobo-Shake 115 Position 1 133 Position 2 151 Position 3 169 Position 4 187 Position 5 205 Position 6...
Page 20
Bewegungsmakro rückwärts & Bewegungsmakro rückwärts mit Blackout 255 Mit zunehmender Geschwindigkeit Rotierendes Goborad, Gobo-Geschwindigkeit Goboindizierung 191 Positionierung von 0 - 360 Grad Bewegungsmakro vorwärts 207 Mit zunehmender Geschwindigkeit Bewegungsmakro vorwärts 223 Mit zunehmender Geschwindigkeit Goborotation vorwärts 224 Stopp 239 Mit zunehmender Geschwindigkeit Goborotation rückwärts 240 Stopp 255 Mit zunehmender Geschwindigkeit...
Page 21
Position 1 Position 2 Position 3 Position 4 Position 5 Position 6 Position 7 Gobo-Shake 115 Position 1 133 Position 2 151 Position 3 169 Position 4 187 Position 5 205 Position 6 223 Position 7 Rotierendes Goborad vorwärts 239 Mit zunehmender Geschwindigkeit Rotierendes Goborad rückwärts 255 Mit zunehmender Geschwindigkeit Prisma...
Page 22
255 Keine Funktion Iris Irisindizierung 255 Allmähliche Einstellung des Durchmessers von Max. nach Min. 22 24 Öffnender Pulseffekt / schließender Pulseffekt 255 Pulseffekt mit zunehmender Geschwindigkeit Funktion Iris 191 Irisindizierung 207 Öffnender Pulseffekt mit zunehmender Geschwindigkeit 223 Öffnender Pulseffekt mit abnehmender Geschwindigkeit 239 Schließender Pulseffekt mit zunehmender Geschwindigkeit 255 Schließender Pulseffekt mit abnehmender Geschwindigkeit Reset, Displaysteuerung...
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, das vorprogrammierte Programm abspielen oder ein Reset durchführen. Drücken Sie die Enter-Taste, so dass sich das Display einschaltet. Durch Drücken der geeigneten Pfeil- Taste (nach unten, nach oben, nach links und nach rechts) können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste.
Silent Mode ON/OFF Geräuscharmer Modus Fixture Set 1 PWM (Pulsweiten- 600Hz/1200Hz/2000Hz/ Frequency 2400Hz/4000Hz/25000Hz modulation) Standard Extended DMX-Kanal-Modus/ User Mode 1 Basic-8bit Benutzerdefinierte Users Basic-16bit Kanalreihenfolge User Max Channel = XX Preset-Benutzerd. Edit User PAN = CH01 ... Effektradjustierung; --Password-- Password=XXX Calibration 3 Standardposition Color ...
• Wählen Sie “Wireless” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste zur Bestätigung. Ist ein Gerät mit eingebautem Drahtlos-Empfänger über ein Kabel mit einem DMX-Controller verbunden, wird es von dem kabelgebundenen Controller angesteuert und nicht vom Drahtlos-Sender. Light Max Temperatur Mit dieser Funktion kann das Gerät so programmiert werden, dass die LED automatisch abgeschaltet wird, wenn eine bestimmte Innentemperatur erreicht wird.
Page 26
PAN-Winkel zwischen 630° und 540° umschalten Mit dieser Funktion lässt sich der PAN-Winkel einstellen. • Wählen Sie “Pan degree” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste, auf dem Display erscheint “540”. • Drücken Sie die Up/Down-Taste, um “540“ oder “630” auszuwählen. •...
Page 27
Tastensperre Mit der Funktion „Key Lock“ können Sie die Tasten des Control Boards sperren, um z.B. ein Eingreifen Unbefugter zu verhindern. Wenn diese Funktion aktiviert wurde, werden die Tasten automatisch nach dem letzten Befehl, gesperrt. Drücken Sie, um die Tastensperre zu deaktivieren oder zeitweilig zu deaktivieren und um den Zugriff auf die Menübefehle zurückzugewinnen, die Tasten in der folgenden Reihenfolge: ↑...
Program Play DMX Receive Mit dieser Funktion lässt sich das Gerät in den DMX-Modus schalten. Slave Receive Mit dieser Funktion können Sie das Gerät als Slave-Gerät definieren. Sie haben die Wahl zwischen 3 unterschiedlichen Slave-Programmen. Weitere Informationen hierzu finden Sie unter „Edit Prog“. Sequence Mit dieser Funktion lässt sich das interne Programm aufrufen.
Page 29
3. Programmwahl für Select Chase • Wählen Sie “Edit Chase” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste zur Bestätigung. • Wählen Sie “Select Chase” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste zur Bestätigung. • Drücken Sie die Up/Down-Taste, um “Chase Part 1” oder “Chase Part 2” oder “Chase Part 3” einzustellen, und somit die Auswahl welches Slave Programm gesendet werden soll.
Fehlermeldungen Wenn Sie das Gerät einschalten, wird zuerst ein Reset durchgeführt. Wenn auf dem Display eine Fehlermeldung erscheint, gibt es Fehler an einem oder mehreren Kanälen. Die Fehlermeldung steht für den entsprechenden Kanal mit einem Testsensor für die korrekte Position. Wenn auf dem Display z.B.

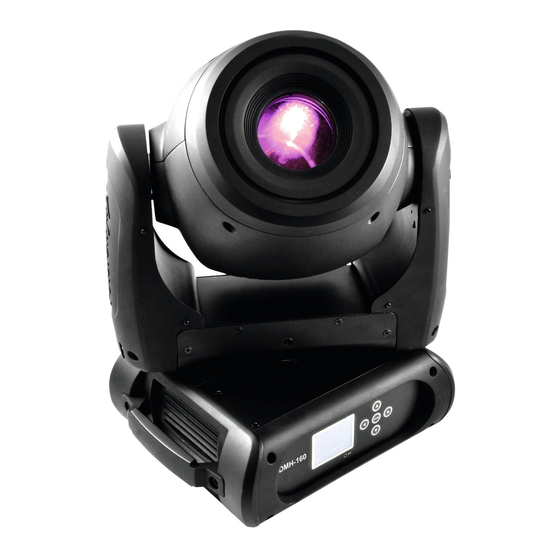

USER MANUAL DMH-160 MK2 LED Moving Head DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. Keep the device away from rain and moisture.
Product features PRO Moving Head with a 200 W COB LED and extensive features • Powerful white 200 W COB LED • Variable PWM frequency (pulse-width modulation) • Flicker-free projection • Upgrade via optional wireless receiver module for WDMX operation (Wireless Solution - made in Sweden) •...
SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. Intended use • This device is a LED moving-head lighting effect for creating decorative effects. This device is designed for professional use in the field of event technology, e.g.
Page 35
EU Declaration of Conformity Steinigke Showtechnic GmbH hereby declares that this product (FUTURELIGHT DMH-160 MK2 LED Moving-Head, Artikel-Nummer 51841972) is in compliance with the essential requirements and other relevant provisions of Directive 2014/53/EU. The complete Declaration of Conformity can be found at www.steinigke.de.
INSTALLATION Inserting/Exchanging gobos DANGER! Install the gobos with the device switched off only. Unplug from mains before! If you wish to use other forms and patterns as the standard-gobos, or if gobos are to be exchanged, please follow the instructions below: CAUTION! Never unscrew the screws of the rotating gobo as the ball bearing will otherwise be opened!
Rigging WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. The installation of the projector has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation.
Page 39
The manufacturer cannot be made liable for damages caused by incorrect installations or insufficient safety precautions! Install the safety bond by inserting the quick link in the hole of the mounting plate on the bottom of the base. Pull the safety bond over the trussing system etc. Insert the end in the quick link and tighten the fixation screw.
Installation of the optional wireless receiver for WDMX-operation (FUTURELIGHT WDR-G4) CAUTION! Prior to installation, disconnect the device from the mains. Risk of electric shock! Installation steps 1. Remove the wireless DMX receiver from the packaging. The module consists of a threaded rod antenna, a wireless PCB and a connecting cable.
CONNECTIONS DMX-512 connection / connection between fixtures Projector 3 Projector 2 Projector 1 Starting address 51 Starting address 26 Starting address 1 120 Ohms DMX-512 Controller The wires must not come into contact with each other, otherwise the fixtures will not work at all, or will not work properly.
The Control Board allows you to assign the DMX starting address, which is defined as the first channel from which the DMH-160 MK2 will respond to the controller. If you set, for example, the address in the 25 channel mode to channel 26, the DMH-160 MK2 will use the channel 26 to 50 for control.
The colors, color- and gobo-wheel positions of the following DMX protocol are arranged as shown in the graphic. Farbrad Rotierendes Goborad Statisches Goborad Pos. 2 Offen/ Pos. 1 Position 6 Pos. 3 Open Offen/ Open Rot/ Pos. 4 Position 7 Blau/ Position 7 Position 1...
Page 44
Opening pulse-effect Close 223 Strobe-effect with increasing speed 255 Open Closing pulse-effect Close 223 Strobe-effect with increasing speed 255 Open Random strobe-effect Close 223 Strobe-effect with increasing speed 255 Open Shutter, strobe Shutter closed No function (shutter open) Strobe-effect with increasing speed 127 No function (shutter open) 159 Pulse-effect in sequences 191 No function (shutter open)
Page 45
223 Position 15 237 Position 16 255 Position 17 Forwards rainbow effect 255 With increasing speed Backwards rainbow effect 255 With increasing speed Color-change at every position 255 Positioning from 0 - 360 degrees Color-wheel Normal color-change Open Position 1 Position 2 Position 3 Position 4...
Page 46
Position 1 Position 2 Position 3 Position 4 Position 5 Position 6 Position 7 Position 8 Position 9 Forwards rainbow effect 239 With increasing speed Backwards rainbow effect 255 With increasing speed Rotating gobo-wheel, gobo-shake function Normal gobo-change Blackout at gobo-change Rotating gobo-wheel forwards 11 13 Rotating gobo-wheel backwards...
Page 47
Position 7 Blackout at gobo-change Open Position 1 Position 2 Position 3 Position 4 Position 5 Position 6 Position 7 Gobo-shake 115 Position 1 133 Position 2 151 Position 3 169 Position 4 187 Position 5 205 Position 6 223 Position 7 Rotating gobo-wheel forwards 224 Stop 239 With increasing speed...
Page 48
Gobo indexing 191 Positioning from 0 - 360 degrees Motion macro forwards 207 With increasing speed Motion macro forwards 223 With increasing speed Rotating gobo forwards 224 Stop 239 With increasing speed Rotating gobo backwards 240 Stop 255 With increasing speed Static gobo-wheel, gobo-shake function Normal gobo-change Blackout at gobo-change...
Page 49
Position 3 Position 4 Position 5 Position 6 Position 7 Gobo-shake 115 Position 1 133 Position 2 151 Position 3 169 Position 4 187 Position 5 205 Position 6 223 Position 7 Rotating gobo-wheel forwards 239 With increasing speed Rotating gobo-wheel backwards 255 With increasing speed Prism Open...
Page 50
255 No function Iris Iris indexing 22 24 255 Max. diameter to min. diameter Pulse opening / pulse closing 255 Pulse with increasing speed Iris function 191 Iris indexing 207 Pulse opening with increasing speed 223 Pulse opening with decreasing speed 239 Pulse closing with increasing speed 255 Pulse closing with decreasing speed Reset, display control...
Control Board The Control Board offers several features: you can simply set the starting address, run the pre-programmed program or make a reset. The main menu is accessed by pressing Enter until the display is lit. Browse through the menu by pressing the arrow buttons (up, down, left, right).
Silent Mode ON/OFF Low-noise mode Fixture Set 1 PWM (pulse-width 600Hz/1200Hz/2000Hz/ Frequency 2400Hz/4000Hz/25000Hz modulation) Standard DMX channel Extended mode/User’s mode to User Mode 1 Basic-8bit change channel Basic-16bit Users numbers User Max Channel = XX Edit User Preset User modes PAN = CH01 ...
If a device with wireless receiver is connected with a DMX-controller via cable, the device will be controlled by the cabled controller and not by the wireless transmitter. Light Max Temperature With this function you can set the inside temperature at which the projector will automatically switch the LED off.
Page 54
Automatic PAN/TILT calibration With the function "Encoders" you can calibrate the PAN/TILT movement to the correct starting position. Adjust PAN/TILT speed With this function you can define the PAN/TILT speed. You can select one of two different modes. UI Set Mic sensitivity With this function, you can select the desired microphone sensitivity between 0 % and 99 %.
Fixture Set Silent mode With this function, the fan power and the brightness reduce making movement of the fixture less loud. PWM (Pulse-width modulation) With this function you can select the PWM frequency of the LED to 600 Hz, 1200 Hz, 2000 Hz, 2400 Hz, 4000 Hz or 25000 Hz.
Page 56
Step-Time. The selection "Alone" means Stand Alone-mode and "Master" that the device is defined as master. Music With this function, you can run the internal program sound-controlled. The selection "Alone" means Stand Alone-mode and "Master" that the device is defined as master. Select chase for auto program With this function, you can select the program for the Program Run.
Page 57
5. Automatic Scene Recording • Select “Edit Chase” by pressing Up or Down. • Press the Enter-button to confirm. • Select “Edit scenes” by pressing Up or Down. • Press the Enter-button to confirm. • Press Up or Down to select the desired scene numbers. You can program a maximum number of 250 scenes.
Error Messages When you turn on the fixture, it will make a reset first. The display may show an error message while there are problems with one or more channels. The error message stands for the channels equipped with a testing sensor. For example, when the display shows “Err channel PAN”, it means there is some error in the horizontal movement (PAN), control-channel 1.
TECNICAL SPECIFICATIONS Power supply: 100-240 V AC, 50/60 Hz Power consumption: 285 W Protection class: Fuse: T3.15A, 250V DMX channels: 14/16/23/25 DMX connection: 5-pin and 3-pin XLR Sound-control: via built-in microphone LED type: COB 200 W LED number: Beam angle: 11°...
Page 60
Futurelight is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00123552.docx Version 1.0 Publ. 29/04/2019...
