- Page 1 A WILSON ELECTRONICS BRAND DRIVE SLEEK Vehicle Signal Booster Kit User Manual support.weboost.com 866.294.1660 NEED HELP?
-
Page 2: Table Of Contents

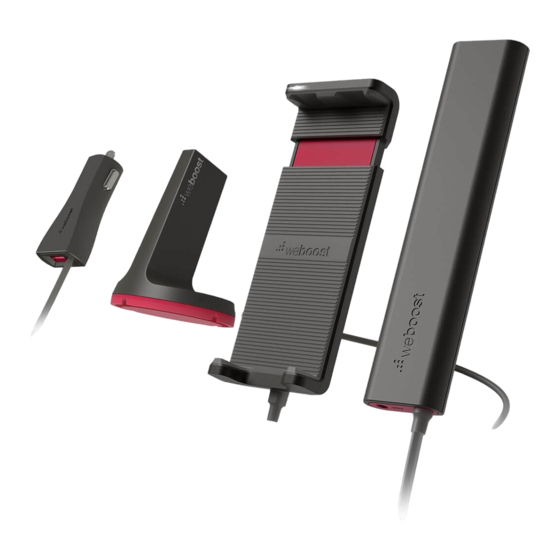

______ Index Package Contents Mount Outside Antenna STEP 1: Route & Connect Booster STEP 2: Route Cable To Front Of Vehicle STEP 3: Connect System To Power STEP 4: Insert Phone Into Cradle STEP 5: Troubleshooting Safety Guidelines Specifications Warranty... - Page 3 ________ Package Contents Magnetic Outside Signal Power Sleek Vent Mount Antenna Booster Supply Cradle (for cradle) DRIVE SLEEK CELL PHONE SIGNAL BOOSTER...
- Page 4 ______ Step 1: Mount Outside Magnetic Antenna Identify a location on the top of your vehicle that is: • Near the center of the roof • At least 12 inches away from any other antennas • At least 6 inches away from any windows (including sunroofs) Cle an the surface where you will place the outside antenna.
- Page 5 ______ Step 2: Route Antenna Cable & Connect Booster Route the cable into the vehicle. See examples below. NOTE: The cable is strong enough that it may be shut in most vehicle doors without damaging the cable. Car/Sedan: Cable routed into rear side door.
- Page 6 ______ (STEP 2 cont.) Connect the cable from the outside antenna to the booster port labeled by simply pressing the connector in until ANTENNA you hear a “click”. NOTE: Connecting cable from outside antenna to booster does not take much force. booster cable from outside antenna...
-
Page 7: Step 3: Route Cable To Front Of Vehicle
______ Step 3: Route Cable To Front Of Vehicle & Connect To Cradle We recommend routing the 15ft. fixed cable from the booster, under mats and between seats up to the front of the vehicle where the cradle will be located. to front of vehicle Connect booster cable to cradle cable. -
Page 8: Step 4: Connect System To Power
______ Step 4: Connect System To Power Connect the power to the 12V CLA port on your vehicle and route power cable back to the booster. NOTE: We recommend routing with the same path as the cradle/booster cable (under mats and between seats). Cable clips are provided to help route &... -
Page 9: Step 5: Insert Phone Into Cradle
______ Step 5: Insert Your Phone Into Cradle Make sure you have plenty of slack in the cable going up to the cradle (Velcro straps included to manage excess ® cable). Insert your phone into cradle and watch your signal increase! insert phone into cradle extends... -
Page 10: Troubleshooting
______ Troubleshooting Solid White (LED on cradle) This indicates that your booster is functioning properly and at maximum gain. Light Off (LED on cradle) Check/secure power connections to the CLA, booster, and cradle. If light shuts off, remove from vehicle port and plug back in to reset the system. For any questions or assistance contact our weBoost Customer Support Team (1-866-294-1660). -
Page 11: Safety Guidelines
______ Safety Guidelines Use only the power supply provided in this package. Use of a non-weBoost product may damage your equipment. Any antenna used with this device must be located at least 8 inches from all persons. FCC requires to never use the cell phone in the cradle next to your ear. This is a CONSUMER device. -
Page 12: Specifications
______ Specifications Drive Sleek Product Number U470035 Model Number 460035 FCC ID: PWO460035 4726A-460035 Frequency 698-716 MHz, 729-756 MHz, 777-787 MHz, 824-894 MHz, 1850-1995 MHz, 1710-1755/2110-2155 MHz Maximum Power 700 MHz 700 MHz 800 MHz 1700 MHz 1900 MHz Power output for single cell Band 12/17 Band 13 Band 5... -
Page 13: Warranty
2 YEAR WARRANTY weBoost Signal Boosters are warranted for two (2) years against defects in workmanship and/or materials. Warranty cases may be resolved by returning the product directly to the reseller with a dated proof of purchase. Signal Boosters may also be returned directly to the manufacturer at the consumer’s expense, with a dated proof of purchase and a Returned Material Authorization (RMA) number supplied by weBoost. - Page 14 Notes support.weboost.com 866.294.1660 NEED HELP? CELL PHONE SIGNAL BOOSTER DRIVE SLEEK...
- Page 15 Notes support.weboost.com 866.294.1660 NEED HELP? DRIVE SLEEK CELL PHONE SIGNAL BOOSTER...
- Page 16 3301 East Deseret Drive, St. George, UT 866.294.1660 www.weboost.com support.weboost.com Copyright © 2017 weBoost. All rights reserved. weBoost products covered by U.S. patent(s) and pending application(s) For patents go to: weboost.com/us/patents NOT AFFILIATED WITH WILSON ANTENNA...
- Page 17 UNE MARQUE WILSON ELECTRONICS Kit d’Amplification du Signal pour Véhicule DRIVE SLEEK Guide de l’Utilisateur support.weboost.com 866.294.1660 BESOIN D’AIDE?
- Page 18 ______ Table des Matières Contenu de l’Emballage Montage de l’Antenne Extérieure ÉTAPE 1: Placement et Connexion de l’Amplificateur ÉTAPE 2: Acheminer le Câble vers l’Avant du Véhicule ÉTAPE 3: Connecter le Système à l’Alimentation ÉTAPE 4: Insérer le Téléphone dans le Berceau ÉTAPE 5: Résolution des Problèmes Consignes de Sécurité...
-
Page 19: Contenu De L'emballage
________ Contenu de l’Emballage Montage sur Antenne Amplificateur Bloc Berceau Filtre Magnétique Extérieure de Signal d’Alimentation Sleek (pour berceau) DRIVE SLEEK AMPLIFICATEUR DE SIGNAL POUR TÉLÉPHONE CELLULLAIRE... - Page 20 ______ Étape 1: Montage de l’Antenne Extérieure Magnétique Identifiez un emplacement sur le toit de votre véhicule qui est: • Près du centre du toit • À au moins 30 cm (12 po) de toute autre antenne • 15 cm (6 po) de toute fenêtre (y compris les toits ouvrants) Nettoyez l’emplacement où...
- Page 21 ______ Étape 2: Acheminer le Câble de l’Antenne et Connecter l’Amplificateur Acheminez le câble dans le véhicule. Voir les exemples ci-dessous. REMARQUE: Le câble est suffisamment fort et peut être placé dans la porte du véhicule sans être endommagé lorsque vous fermez la porte. Voiture/Berline: Câble acheminé...
- Page 22 ______ (ÉTAPE 2 suite) Connectez le câble de l’antenne extérieure au port de l’amplificateur étiqueté « » en pressant simplement ANTENNA le connecteur jusqu’à ce que vous entendiez un «clic». REMARQUE: Faites attention à ne pas appliquer trop de force lorsque vous connectez le câble de l’antenne extérieure à...
-
Page 23: Étape 3: Acheminer Le Câble Vers L'avant Du Véhicule
______ Étape 3: Acheminer le Câble vers l’Avant du Véhicule et Connecter-le au Berceau Il est recommandé d’acheminer le câble fixe de 4,6 m (15 pi) de l’amplificateur, sous les tapis et entre les sièges jusqu’à l’avant du véhicule où le berceau sera placé. vers l’avant du véhicule Connectez le câble de l’amplificateur au câble du berceau. -
Page 24: Étape 4: Connecter Le Système À L'alimentation
______ Étape 4: Connecter le Système à l’Alimentation Connectez l’alimentation au port 12V* CLA de votre véhicule et acheminez le câble d’alimentation vers l’amplificateur. REMARQUE: Il est recommandé d’utiliser la même trajectoire que le câble du berceau/amplificateur (sous les tapis et entre les sièges). Des serre- câbles sont fournis pour vous aider à... - Page 25 ______ Étape 5: Insérez votre Téléphone dans le Berceau Assurez-vous d’avoir du câble en excès sur la trajectoire vers l’amplificateur (des languettes Velcro® sont incluses pour faciliter le placement du câble en excès). Insérez votre téléphone dans le berceau et regardez votre signal augmenter! Insérez le téléphone dans le berceau pour Berceau...
-
Page 26: Résolution Des Problèmes
______ Résolution des Problèmes Voyant blanc (LED sur le berceau) Indique que votre amplificateur fonctionne correctement avec un gain maximum. Voyant Éteint (LED sur le berceau) Vérifiez/serrez les connexions d’alimentation pour l’antenne, l’amplificateur et le berceau. Si le voyant s’éteint, débranchez-le du port du véhicule, rebranchez- le pour réinitialiser le système. -
Page 27: Consignes De Sécurité
______ Consignes de Sécurité Utilisez uniquement le bloc d’alimentation fourni. Vous pourriez endommager votre matériel si vous utilisez un produit qui n’est pas un produit weBoost. Toute antenne utilisée avec ce dispositif doit être placée à au moins 20 cm (8 po) de toute personne avoisinante. -
Page 28: Caractéristiques
______ Caractéristiques Drive Sleek Numéro de Produit U470035 Numéro de Modèle 460035 FCC ID: PWO460035 4726A-460035 Fréquence 698-716 MHz, 729-756 MHz, 777-787 MHz, 824-894 MHz, 1850-1995 MHz, 1710-1755/2110-2155 MHz Puissance maximale 700 MHz 700 MHz 800 MHz 1700 MHz 1900 MHz Puissance de sortie pour un Bande 12/17 Bande 13... - Page 29 GARANTIE DE 2 ANS Les amplificateurs de signal de weBoost sont garantis contre tout défaut de fabrication ou de matériaux pendant deux (2) ans. Les réclamations en vertu de la garantie peuvent être réglées en retournant le produit directement au revendeur avec une preuve d’achat datée.
- Page 30 Remarques support.weboost.com 866.294.1660 BESOIN D’AIDE? AMPLIFICATEUR DE SIGNAL POUR TÉLÉPHONE CELLULLAIRE DRIVE SLEEK...
- Page 31 Remarques support.weboost.com 866.294.1660 BESOIN D’AIDE? DRIVE SLEEK AMPLIFICATEUR DE SIGNAL POUR TÉLÉPHONE CELLULLAIRE...
- Page 32 3301 East Deseret Drive, St. George, UT 866.294.1660 www.weboost.com support.weboost.com Copyright © 2017 weBoost. Tous droits réservés. Les produits weBoost sont couverts par les brevets et demandes de brevet aux États-Unis Pour plus de détails sur les brevets, visitez le site: weboost.com/us/patents N’EST PAS AFFILIÉ...
