A WILSON ELECTRONICS BRAND
DRIVE X RV
RV Cell Signal Booster
User Manual
www.weboost.ca
866.294.1660
NEED HELP?

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the weBoost DRIVE X RV and is the answer not in the manual?

Questions and answers

Related Manuals for Wilson Electronics weBoost DRIVE X RV

Summary of Contents for Wilson Electronics weBoost DRIVE X RV

  • Page 1 A WILSON ELECTRONICS BRAND DRIVE X RV RV Cell Signal Booster User Manual www.weboost.ca 866.294.1660 NEED HELP?

  • Page 2: Table Of Contents

    ______ Index Package Contents Mount Outside Antenna & Route Cable STEP 1: Connect Cable To Outside Antenna STEP 2: Inside Antenna Location STEP 3: Booster Location & Connect Cables STEP 4: Power Up The Booster STEP 5 & 6: Using The Optional Cable Entry Accessories Light Patterns Troubleshooting Safety Guidelines...

  • Page 3: Package Contents

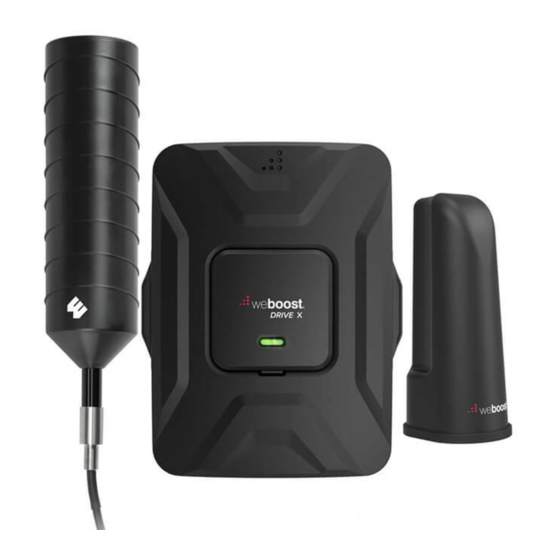

    ________ Package Contents Drive X Inside Outside Antenna & Mast Extension, Booster & Bracket Antenna 25 ft. RG-6 Cable Side-Exit Adapter & Spring Outside Antenna AC/DC Wall Power DC/DC Hardwire Installation Ladder Mount Supply Power Supply Accessories DRIVE X RV CELL PHONE SIGNAL BOOSTER...

  • Page 4: Step 1: Mount Outside Antenna & Route Cable

    ______ Step 1: Mount Outside Antenna & Route Cable Determine where you want the Outside Antenna on your RV. Mount Outside Antenna to a ladder or pole so that the entire Outside Antenna is above the roof line of the RV and clear of other metal obstructions.
  • Page 5 ______ (STEP 1: MOUNT OUTSIDE ANTENNA & ROUTE CABLE cont.) Determine where you want the cable to enter the RV. NOTE: With this option, we recommend doing a ‘soft install’ before drilling the hole. Set up the system by routing the cable through an open door or window, completing the setup instructions, verifying the system works as desired, and then drilling the hole.

  • Page 6: Step 2: Connect Cable To Outside Antenna

    ______ Step 2: Connect Cable To Outside Antenna Determine where you want the cable to enter the RV, then connect the RG-6 cable to the Outside Antenna. Add thread lock on Mast Extension, Spring and Side Exit Adapter ONLY, with tube provided.

  • Page 7: Step 3: Inside Antenna Location

    ______ Step 3: Inside Antenna Location Place Inside Antenna where stronger signal is desired. DRIVE X RV CELL PHONE SIGNAL BOOSTER...

  • Page 8: Step 4: Booster Location & Connect Cables

    ______ Step 4: Booster Location & Connect Cables Find a location to place the booster, then mount by removing the bracket from back side of booster and fasten to desired surface. Snap booster back into bracket. NOTE: We recommend mounting in a cabinet near a power source. Be sure it’s in a location that cables from both Inside and Outside Antennas can reach.
  • Page 9 ______ (STEP 4: BOOSTER LOCATION & CONNECT CABLES cont.) Fasten one end of the cable to the ‘Outside Antenna’ port on the booster. be sure to finger tighten only from Outside Antenna Connect the 13’ RG-58 cable to the ‘Inside Antenna’ port on the booster.
  • Page 10 ______ (STEP 4: BOOSTER LOCATION & CONNECT CABLES cont.) Connect the 13’ RG-58 cable to the ‘Inside Antenna’ port on the booster. Route the cable and connect to the Inside Antenna. Inside Antenna best when used within 4-10 feet of cellular device CELL PHONE SIGNAL BOOSTER DRIVE X RV...

  • Page 11: Power Up The Booster

    ______ Steps 5 & 6: Power Up The Booster Connect power cable to booster, then into 110V Wall plug and enjoy! NOTE: A fused 12V hardwire power supply is also included. DRIVE X RV CELL PHONE SIGNAL BOOSTER...

  • Page 12: Using The Optional Cable Entry Accessories

    ______ Using The Optional Cable Entry Accessories Skip if you used Option A or B in STEP 1. Pull the RG-6 cable through the rubber gasket, then place the Cable Entry Cover into the entry hole (as shown below) and fasten cover to side of RV.
  • Page 13 ______ Measuring Booster Performance Using signal bars and data speed testing, determine the signal strength inside your RV. Note it here: iPhone® iOS 11 no longer displays the decibel (dBm) reading in ‘Field iOS 11 - current Test Mode’. Tip: Using the bar indicator on your cell phone can assist you in finding the strongest signal direction as well as placing calls in different locations.
  • Page 14 ______ (MEASURING BOOSTER PERFORMANCE cont.) Compare Results Having an accurate measurement of signal strength in decibels (dBm) is crucial when installing your system. Decibels accurately measure the signal strength you are receiving. EXCELLENT GOOD FAIR POOR DEAD ZONE SIGNAL STRENGTH EXCELLENT GOOD FAIR...

  • Page 15: Light Patterns

    ______ Light Patterns Solid Green This indicates that your booster is functioning properly and there are no issues with installation. Blinking Red, Then Solid Green This indicates that one or more of the booster bands has reduced power due to a feedback loop condition called oscillation. This is a built in safety feature to prevent harmful interference with a nearby cell tower.

  • Page 16: Troubleshooting

    ______ Troubleshooting FIXING BLINKING OR SOLID RED ISSUES This section is only applicable if the booster is red or blinking red and you are not experiencing the desired signal boost. Unplug the Booster’s power supply. Relocate the inside and outside antenna further from each other. The objective is to increase the separation distance between them, so that they will not create this feedback condition discussed before.

  • Page 17: Safety Guidelines

    ______ Safety Guidelines Use only the power supply provided in this package. Use of a non-weBoost product may damage your equipment. The desktop antenna must have at least 3’ of separation distance from all active users. All inside panel and dome antennas must have at least 6’ of separation distance from all active users, and low profile antennas must have at least 1.5’...
  • Page 18 ______ Antenna Kit Options This radio transmitter 4726A-460021 has been approved by Innovation, Science and Economic Development Canada to operate with the antenna types listed below, with the maximum permissible gain indicated. Antenna types not included in this list that have a gain greater than the maximum gain indicated for any type listed are strictly prohibited for use with this device.
  • Page 19 ______ (ANTENNA KIT OPTIONS cont.) MOBILE OUTSIDE ANTENNA KIT OPTIONS Kit # Coax Type Ln(ft) Antenna Type Ω 301126 LMR-100 Mini-Mag 304415 RG-58 4G Trucker 304420 RG-195 4G Marine 311104-5810 RG-58 311112-5810 RG-58 NMO Antenna 311125 RG-58 12.5 12’ Mag Mount 311224-19530 RG-195 4G RV OTR...

  • Page 20: Specifications

    ______ Specifications Drive X RV Product Number U651010 Model Number 460021 4726A-460021 Connectors SMA-Female Antenna Impedance 50 Ohms Frequency 699-716 MHz, 729-756 MHz, 777-787 MHz, 824-894 MHz, 1850-1995 MHz, 1710-1755 MHz/2110-2155 MHz Maximum Power 700 MHz 700 MHz 800 MHz 1700 MHz 1900 MHz Power output for single cell...

  • Page 21: Warranty

    2 YEAR WARRANTY weBoost Signal Boosters are warranted for two (2) years against defects in workmanship and/or materials. Warranty cases may be resolved by returning the product directly to the reseller with a dated proof of purchase. Signal Boosters may also be returned directly to the manufacturer at the consumer’s expense, with a dated proof of purchase and a Returned Material Authorization (RMA) number supplied by weBoost.
  • Page 22 3301 East Deseret Drive, St. George, UT 866.294.1660 www.weboost.ca Copyright © 2019 weBoost. All rights reserved. weBoost products covered by U.S. patent(s) and pending application(s) For patents go to: weboost.com/us/patents NOT AFFILIATED WITH WILSON ANTENNA...
  • Page 23 MARQUE DE WILSON ELECTRONICS DRIVE X RV Amplificateur de signal cellulaire pour VR Manuel de l’utilisateur www.weboost.ca 866-294-1660 BESOIN D’AIDE?
  • Page 24 ______ Table des matières Contenu de la trousse Installer l’antenne extérieure et faire passer le câble ÉTAPE 1 : Brancher le câble sur l’antenne extérieure ÉTAPE 2 : Déterminer l’emplacement de l’antenne intérieure ÉTAPE 3 : Déterminer l’emplacement de l’amplificateur et y brancher ÉTAPE 4 les câbles Alimenter l’amplificateur ÉTAPES 5 et 6 : Utiliser les accessoires facultatifs pour l’entrée des câbles...

  • Page 25: Contenu De La Trousse

    ________ Contenu de la trousse Amplificateur et support Antenne Antenne extérieure et Rallonge de mât, Drive X intérieure câble RG-6 de 25 pi adaptateur de sortie latérale et ressort Support de fixation à Cordon d’alimentation Bloc d’alimentation Accessoire l’échelle pour antenne murale CA/CC intégré CC/CC d’installation extérieure...
  • Page 26 ______ Étape 1 : Installer l’antenne extérieure et faire passer le Déterminez l’endroit où vous voulez l’antenne extérieure sur votre VR. Fixez-la à une échelle ou à un poteau de façon qu’elle se trouve entièrement au-dessus du toit du VR et à l’écart d’autres obstacles métalliques.
  • Page 27 ______ (ÉTAPE 1 : INSTALLER L’ANTENNE EXTÉRIEURE ET FAIRE PASSER LE CÂBLE, suite) Déterminez l’endroit où vous voulez que le câble entre dans le VR. REMARQUE : Avec cette option, nous recommandons d’effectuer une installation d’essai avant de percer le trou. Installez le système en faisant passer le câble par une porte ou une fenêtre ouverte, en suivant les instructions de configuration, en vérifiant que le système fonctionne comme prévu, puis en perçant le trou.

  • Page 28: Étape 2 : Brancher Le Câble Sur L'antenne Extérieure

    ______ Étape 2 : Brancher le câble sur l’antenne extérieure Déterminez l’endroit où vous voulez que le câble entre dans le VR, puis branchez le câble RG-6 sur l’antenne extérieure. Appliquer le frein pour filet sur la rallonge du mât, le ressort et l’adaptateur de sortie latéral SEULEMENT, avec le tube fourni.

  • Page 29: Déterminer L'emplacement De L'antenne Intérieure

    ______ Étape 3 : Déterminer l’emplacement de l’antenne intérieure Placez l’antenne intérieure là où vous souhaitez avoir un signal plus fort. DRIVE X RV AMPLIFICATEUR DE SIGNAL POUR CELLULAIRE...

  • Page 30: Étape 4 Déterminer L'emplacement De L'amplificateur Et Y Brancher Les Câbles

    ______ Étape 4 : Déterminer l’emplacement de l’amplificateur et y brancher les câbles Trouvez un endroit où placer l’amplificateur, puis installez-le en retirant le support à l’arrière de celui-ci, puis fixez-le à la surface désirée. Replacez ensuite l’amplificateur sur son support. REMARQUE : Nous recommandons de l’installer dans une armoire près d’une source d’alimentation.
  • Page 31 ______ (ÉTAPE 4 : DÉTERMINER L’EMPLACEMENT DE L’AMPLIFICATEUR ET Y BRANCHER LES CÂBLES, suite) Vissez une extrémité du câble au port nommé « Outside Antenna » de l’amplificateur. assurez-vous de serrer seulement à la main depuis l’antenne extérieure Branchez le câble RG-58 de 13 pi sur le port nommé « Inside Antenna »...
  • Page 32 ______ (ÉTAPE 4 : DÉTERMINER L’EMPLACEMENT DE L’AMPLIFICATEUR ET Y BRANCHER LES CÂBLES, suite) Branchez le câble RG-58 de 13 pi sur le port nommé « Inside Antenna » de l’amplificateur. Acheminez le câble et branchez- le sur l’antenne intérieure. Antenne intérieure fonctionnement optimal : utilisation à une distance de 4 à...

  • Page 33: Étapes 5 Et

    ______ Étapes 5 et 6 : Alimenter l’amplificateur Raccordez le câble d’alimentation à l’amplificateur, puis à la prise murale de 110 V et voilà! REMARQUE : Un bloc d’alimentation intégré protégé de 12 V est également compris. DRIVE X RV AMPLIFICATEUR DE SIGNAL POUR CELLULAIRE...

  • Page 34: Utiliser Les Accessoires Facultatifs Pour L'entrée Des Câbles

    ______ Utiliser les accessoires facultatifs pour l’entrée des câbles Sautez cette étape si vous avez choisi l’option A ou B à l’ÉTAPE 1. Passez le câble RG-6 dans le joint en caoutchouc, puis placez le couvercle d’entrée de câble dans le trou d’entrée (comme montré...
  • Page 35 ______ Mesurer le rendement de l’amplificateur À l’aide de barres de signal et d’un test de vitesse des données, déterminez la force du signal à l’intérieur de votre VR. Écrivez le résultat ici : iPhone La version iOS 11 du système d’exploitation n’indique plus la iOS 11 –...
  • Page 36 ______ (MESURER LE RENDEMENT DE L’AMPLIFICATEUR, suite) Comparer les résultats Il est essentiel que vous ayez une mesure précise de l’intensité du signal en décibels (dBm) lorsque vous installez votre système. Les décibels mesurent avec précision l’intensité du signal que vous recevez. EXCELLENTE BONNE MOYENNE...

  • Page 37: Modes Des Voyants

    ______ Modes des voyants Vert continu Cela indique que votre amplificateur fonctionne correctement et que votre installation ne présente aucun problème. Rouge clignotant, puis vert continu Cela indique une baisse d’alimentation d’une ou de plus d’une bande de l’amplificateur en raison d’une boucle de rétroaction appelée oscillation. Il s’agit d’une fonction de sécurité...

  • Page 38: Dépannage

    ______ Dépannage PROBLÈMES DE VOYANT ROUGE CLIGNOTANT OU CONTINU Cette section n’est pertinente que si le voyant de l’amplificateur est rouge ou vert clignotant et que vous n’avez pas l’amplification de signal désirée. Débranchez le bloc d’alimentation de l’amplificateur. Replacez les antennes intérieure et extérieure plus loin l’une de l’autre. L’objectif de ce déplacement est d’augmenter la distance entre elles afin de ne pas provoquer la condition de rétroaction abordée plus tôt.

  • Page 39: Conseils De Sécurité

    ______ Conseils de sécurité Seul le bloc d’alimentation fourni doit être utilisé. L’utilisation d’un produit autre que WeBoost peut endommager votre équipement. Toutes les antennes de bureau doivent être installées à une distance d’au moins 3 po de tout autre utilisateur actif. Toutes les antennes intérieures à panneau et les antennes intérieures dômes doivent être à...
  • Page 40 ______ Éléments facultatifs de la trousse d’antenne L’émetteur radio 4726A-460021 a été approuvé par Innovation, Sciences et Développement économique Canada et peut être utilisé avec les types d’antennes énumérés ci-dessous, le gain maximal admissible étant indiqué. Il est strictement interdit d’utiliser ce dispositif avec un type d’antenne qui ne figure pas dans la liste ci-dessous et dont le gain est supérieur au gain maximal des antennes de cette liste.
  • Page 41 ______ (ÉLÉMENTS FACULTATIFS DE LA TROUSSE D’ANTENNE suite) MOBILE OUTSIDE ANTENNA KIT OPTIONS Kit # Coax Type Ln(ft) Antenna Type Ω 301126 LMR-100 Mini-Mag 304415 RG-58 4G Trucker 304420 RG-195 4G Marine 311104-5810 RG-58 311112-5810 RG-58 NMO Antenna 311125 RG-58 12.5 12’...

  • Page 42: Caractéristiques Techniques

    ______ Caractéristiques techniques Drive X RV Numéro de produit U651010 Numéro de modèle 460021 IC : 4726A-460021 Connecteurs SMA femelle Impédance d’antenne 50 ohms Fréquences 699- 716MHz, 729-756MHz, 777-787MHz, 824-894MHz, 1850-1995MHz, 1710-1755MHz/2110-2155MHz Alimentation maximum 700 MHz 700 MHz 800 MHz 1700 MHz 1900 MHz DBm de sortie d’alimentation Bande 12/17 Bande 13 Bande 5 Bande 4...

  • Page 43: Garantie

    GARANTIE DE 2 ANS Les amplificateurs de signal weBoost sont garantis deux (2) ans contre les défauts de fabrication ou de matériaux. Les cas de garantie peuvent être résolus en renvoyant le produit accompagné d’une preuve d’achat datée directement au revendeur. Les amplificateurs de signal peuvent également être retournés directement au fabricant, aux frais du consommateur, accompagnés d’une preuve d’achat datée et d’un numéro d’autorisation de retour de matériel (RMA) fourni par weBoost qui doit, à...
  • Page 44 3301 East Deseret Drive, St. George, UT 866-294-1660 www.weboost.ca Copyright © 2019 weBoost. Tous droits réservés. Les produits weBoost couverts par un ou plus d’un brevet américain/une ou plus d’une demande en instance. Pour consulter les brevets, rendez-vous à l’adresse : weboost.ca/us/patents NON AFFILIÉ...
