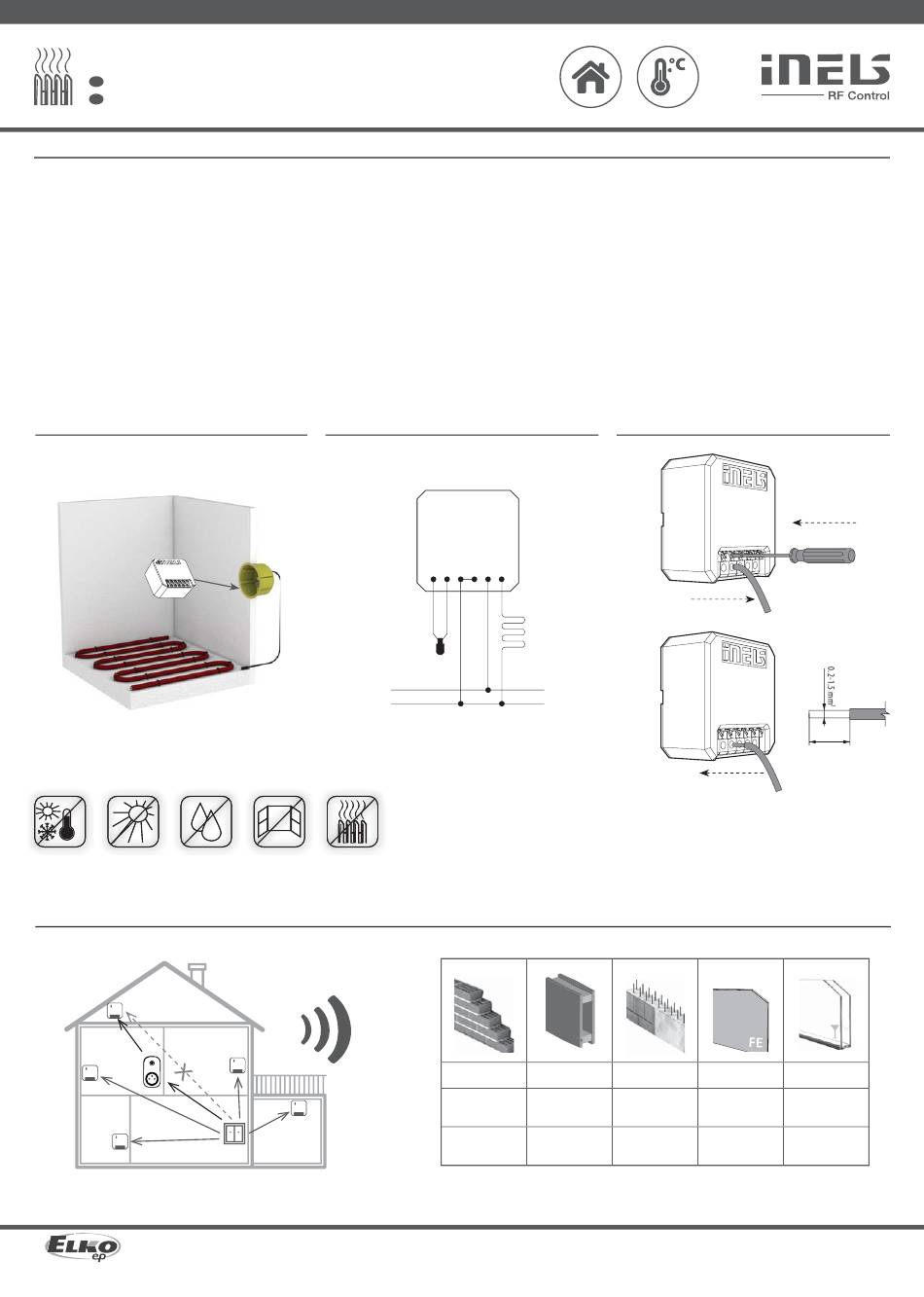

Elko RFSTI-11B-SL Quick Start Manual

RFSTI-11B-SL
Switch unit with a temperature sensor
EN
Kapcsolóegység hőérzékelővel
HU

Characteristics /

Jellemzők
• The temperature component measures the temperature with an external sensor and at the same
time controls the heating circuit (electric underfloor heating, air conditioning, boiler...).
• They can be combined with Detectors, Controllers or iNELS RF Control system elements.
• It measures the temperature in the range of -20 to +50 °C and sends it to the system component
at regular 5 min. intervals. When the temperature changes suddenly, it sends a signal.
• Setting the function of heating/cooling, hysteresis and off set is carried out in the system com-
ponent or application.
• Allows connection of switched load up to 8 A (2,000 W).
• Range up to 200 m (in open air), in case of insufficient signal between the controller and the unit,
use the RFRP-20N signal repeater or RFIO
• Communication with the bidirectional protocol RFIO
• The BOX version offers installation directly into the installation box, ceiling or cover of the con-
trolled appliance. Easy to install thanks to screwless clamps.
• External sensor TC (-20 to +80 °C) or TZ (-40 to +125 °C) with a length of 3 m, 6 m, 12 m.
Assembly / Telepítés
telepítés kötő- vagy szerelvénydobozba
°C
Avoid rapid temperature changes, direct sunlight and excessive moisture. The temperature units
should not be located near windows or heating equipment, etc., which could aff ect the internal
temperature sensor.
Radio frequency signal penetration through various construction materials /
RFRP-20N
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
ELKO EP Hungary Kft. | Hungária krt. 69 | 1143 Budapest | Magyarország | e-mail: info@elkoep.hu | Technikai támogatás: +36 1 40 30 132
Made in Czech Republic
2 protocol devices that support this function.
2 .
Connection /
External sensor /
Külső érzékelő
L
N
www.elkoep.com / www.elkoep.hu
• A hőmérsékleti egység külső érzékelővel méri a hőmérsékletet, és vezérli a fűtési kört (elektro-
mos padlófűtés, klímaberendezés, kazán...).
• Kombinálható detektorokkal, vezérlőkkel vagy iNELS RF Control rendszerelemekkel.
• A hőmérsékletet -20 .. +50 °C tartományban méri, melynek értékét 5 percenként elküldi a rend-
szerelemeknek. Gyors hőmérsékletváltozásnál azonnal elküldi a mért értéket.
• A fűtés/hűtés, a hiszterézis és az ofszet funkciókat a rendszeregységben vagy az alkalmazásban
lehet beállítani.
• Névleges árama 8 A/AC1; 2000 W kapcsolható teljesítmény.
• Hatótávolság nyílt terepen 200 m, - amennyiben a rendszeregységekkel való kommunikáció
nem megfelelő, használható az RFRP-20N jelismétlő vagy azok az RFIO
egységek, amelyek támogatják a jelismétlő funkciót.
• Kommunikáció kétirányú RFIO
• A BOX kivitel lehetővé teszi a beépítést közvetlenül a vezérelt készülék házába, mennyezetre
vagy burkolat alá. Könnyű telepítés a csavar nélküli csatlakozóknak köszönhetően.
• Beköthető külső érzékelő: TC (-20 .. +80 °C) vagy TZ (-40 .. +125 °C), - 3 m, 6 m, 12 m szerelt
vezetékhosszal.
Bekötés
N N L V
THERM
Ne tegye ki hirtelen hőmérséklet-változásnak, közvetlen napfénynek és magas páratartalomnak. A
hőmérsékleti eszközöket ne telepítse olyan helyekre, ahol a környezet befolyásolhatja a belső hőmér-
sékletérzékelőt, mint pl. ablakok, fűtő berendezések, stb. közelébe.
A rádiófrekvenciás jel átvitele különböző építőanyagokon keresztül
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
fa és gipszkarton
téglafal
szerkezetek
2
protokollal.
Screwless terminals / Csavar nélküli kapcsok
20 - 60 % 0 - 10 %
reinforced
metal partitions
concrete
vasbeton fém válaszfalak
02-49/2022 Rev.0
2 protokollal rendelkező
20-16 AWG
max. 8 mm
80- 90 %
common glass
normál üveg
1/3
