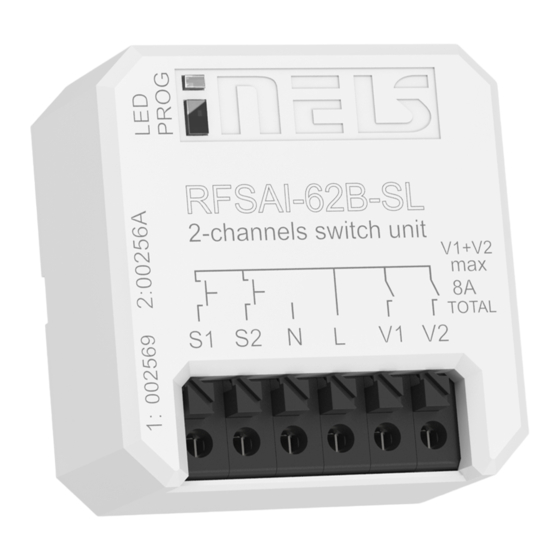

Elko iNels RFSAI-62B-SL Quick Start Manual

RFSAI-62B-SL, RFSAI-61B-SL, RFSAI-11B-SL
Dual Band wireless switching component input button
EN
Двухканальный беспроводной коммутирующий элемент
RU UA
с входом под кнопку
Characteristics / Характеристики
• Switching component with 2 relay outputs are used to control appliances and lights. Internal
terminals can connect two existing buttons in the wiring.
• They can be combined with detectors, controllers, iNELS RF Control or system components..
• The BOX design lets you mount it right in an installation box, a ceiling or controlled appliance
cover.
• It allows the connection of switched loads with a total sum of 8 A (2,000 W).
• Function: button, impulse relay and time function of delayed start or return with time setting
range of 2s-60min. It is possible to assign any function to each output relay.
• External button is programmed as a wireless button.
• Each output can be controlled by up to 12/12 channels (1 channel represents 1 button on the
controller).
• The programming button on the unit is also used for manual control of the output.
• Memory status can be pre-set in the event of a power failure.
• For components labelled as iNELS RF Control
via the RFAF/USB service device.
• Range up to 200 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO
• Communication frequency with bidirectional protocol iNELS RF Control (RFIO

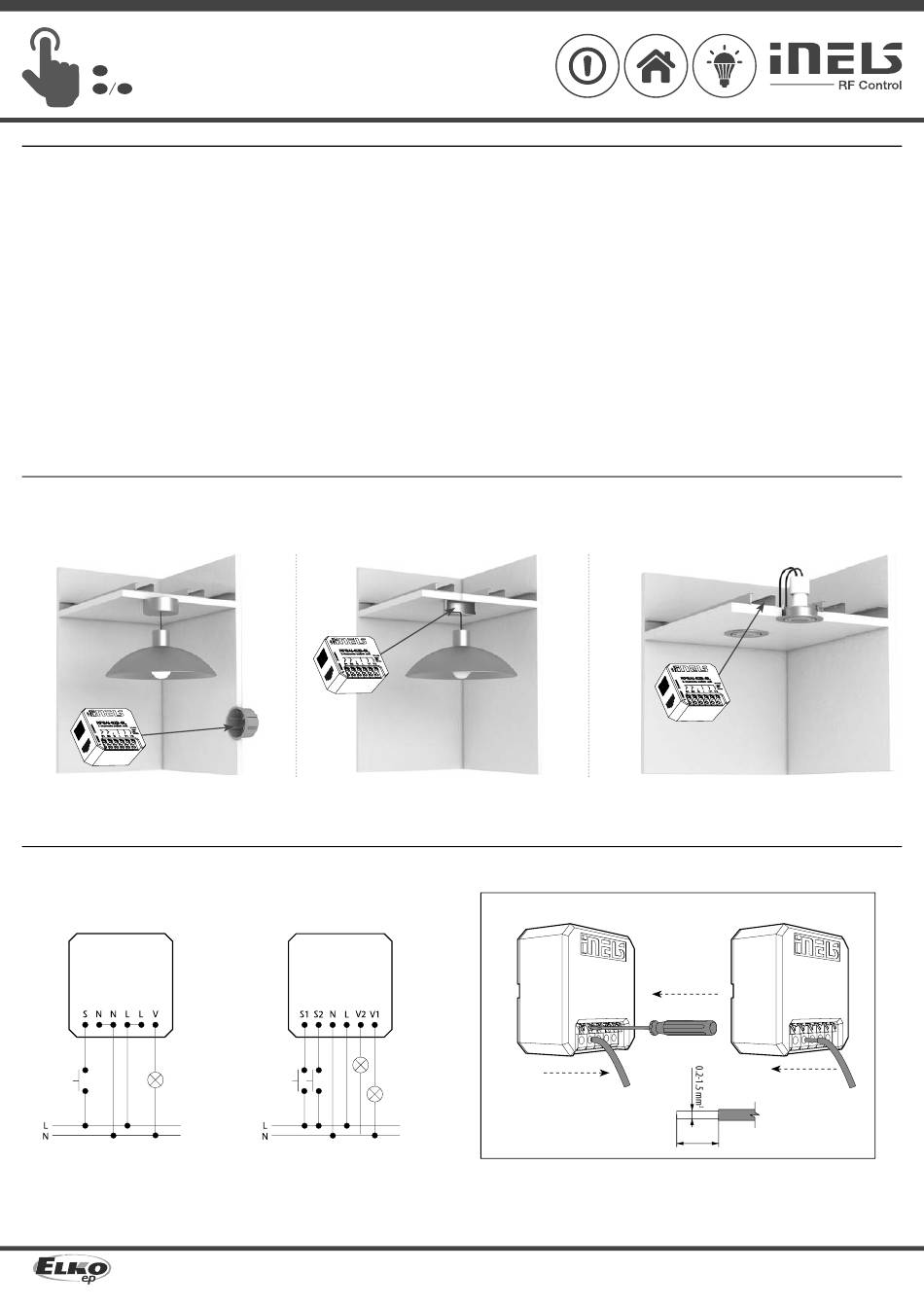

Assembly /
Монтаж
mounting in an installation box /
(even under the existing button / switch)
установка в монтажную коробку
(под существующую кнопку / выключатель)
Connection / Подключение
RFSAI-61B-SL
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: elko@elkoep.ru | Тел: +7 (499) 978 76 41, 978 77 42
Made in Czech Republic
2 2
(RFIO ), it is possible to set the repeater function
2
that support this feature.
2 ).
mounting into the light cover /
монтаж в корпус светильника
RFSAI-62B-SL
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: info@elkoep.com.ua | Тел.: +38 044 221 10 55
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
• Коммутирующий элемент с двумя выходными реле служит для управления электроприборами и
источниками света. К внешним клеммам можно подключить две имеющиеся в электропроводке
кнопки.
• Можно комбинировать с Датчиками, Управляющими или Системными элементами iNELS RF Control.
• Исполнение BOX для монтажа непосредственно в монтажную коробку, в потолок или в корпус
управляемого устройства.
• Позволяет подключать коммутационные нагрузки общей суммой 8 А (2000 Вт).
• Функции: кнопка, импульсное реле и временная функция отложенного включения или выклю-
чения с временной настройкой 2 сек - 60 мин. К каждому входному реле можно добавить вы-
бранную функцию.
• Внешняя кнопка запрограммирована как беспроводная.
• Вход гальванически не изолирован.
• Каждый из выходов может управляться до 12/12 каналами (1 канал соотвествует одной кнопке на
управляющем элементе).
• Кнопка Prog на элементе также служит для ручного управления выходом.
• Состояние памяти может быть восстановлено в случае сбоя питания.
• В элементах, обозначенных как iNELS RF Control
вторителя сигнала) с помощью сервисного устройства RFAF/USB.
• Дистанция до 200 м (на открытом пространстве), в случае недостаточного сигнала, можно
использовать повторитель сигнала RFRP-20 или элементы с протоколом RFIO
поддерживают данную функцию.
• Рабочая частота сигнала с двусторонним протоколом iNELS RF Control
ceiling mounted /
монтаж в потолок
Screwless terminals /
RELASE
Solid conductor
20-16 AWG
02-53/2021 Rev.0
2 2
(RFIO ) можно настроить функцию репитера (по-
2 (RFIO 2 ).
PUSH IN
SLIDE IN
max. 8 mm
2 , которые
1/7
