Elko inels RFSOU-1 Quick Start Manual

RFSOU-1

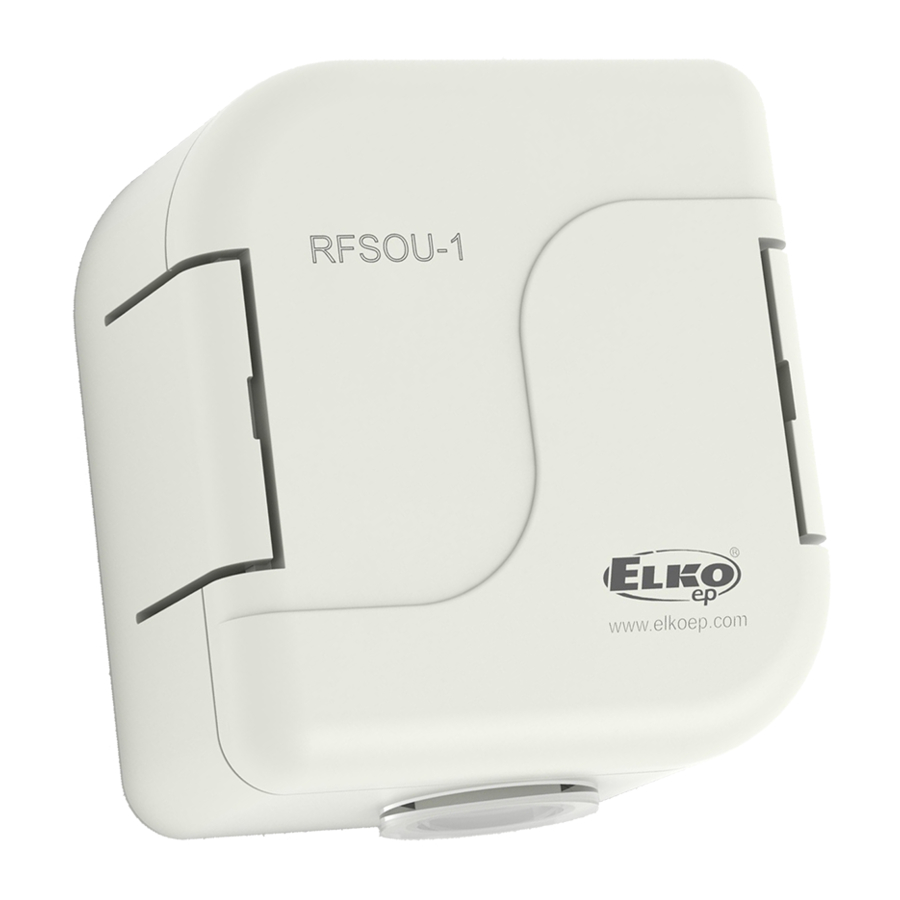

Wireless twilight switch
EN
Vezeték nélküli alkonykapcsoló
HU
Characteristics / Jellemzők
• The wireless twilight dimmer measures the light intensity and based on a set value, it sends the
command to switch on the lights or pull the blinds up or down.
• It can be combined with multifunctional switching units and blind switches.
• The increased IP65 protection is suited to mounting on the wall or in harsh environments.
• Integrated sensor for measuring illumination, settable in 3 ranges 1 - 100.000 lx.
• Selection of function:
a) twilight switch - automatically switches on upon a decrease in ambient light intensity, switches
off upon an increase (appropriate for garden lights, advertisements, public lighting, etc.).
b) light switch - automatically switches on upon an increase in ambient light intensity, switches
off upon a decrease (appropriate for offices, restaurants, rooms, etc.).
• Settable delay up to 2 minutes to eliminate unwanted switching caused by surrounding influences.
• The twilight switch may control up to 32 units in the installation.
• The programming button on the regulator is used for:
a) setting a function with a switching or blind unit.
b) ascertaining battery status.
c) ascertaining signal quality between the unit and dimmer.
• Battery power (1.5 V / 2x AAA - included in supply) with battery life of around 2 years based on
the number of controlled units.
• Range up to 160 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO
• Communication frequency with bidirectional protocol iNELS RF Control.
Control options / Vezérlési lehetőségek
• the twilight / light switch RFSOU-1 can control:
switches:
RFSA-11B/61B/62B, RFSA-61M/66M, RFSAI-61B, RFSC-11/61, RFUS-11/61, RFJA-12B
dimmers:
RFDA-11B/71B, RFDA-73M/RGB (mode WHITE), RFDEL-71B, RFDSC-11/71 (switches light
on /off, cannot set lighting intensity)
• option of operating with RF Touch
• option of operating with signal repeater RFRP-20

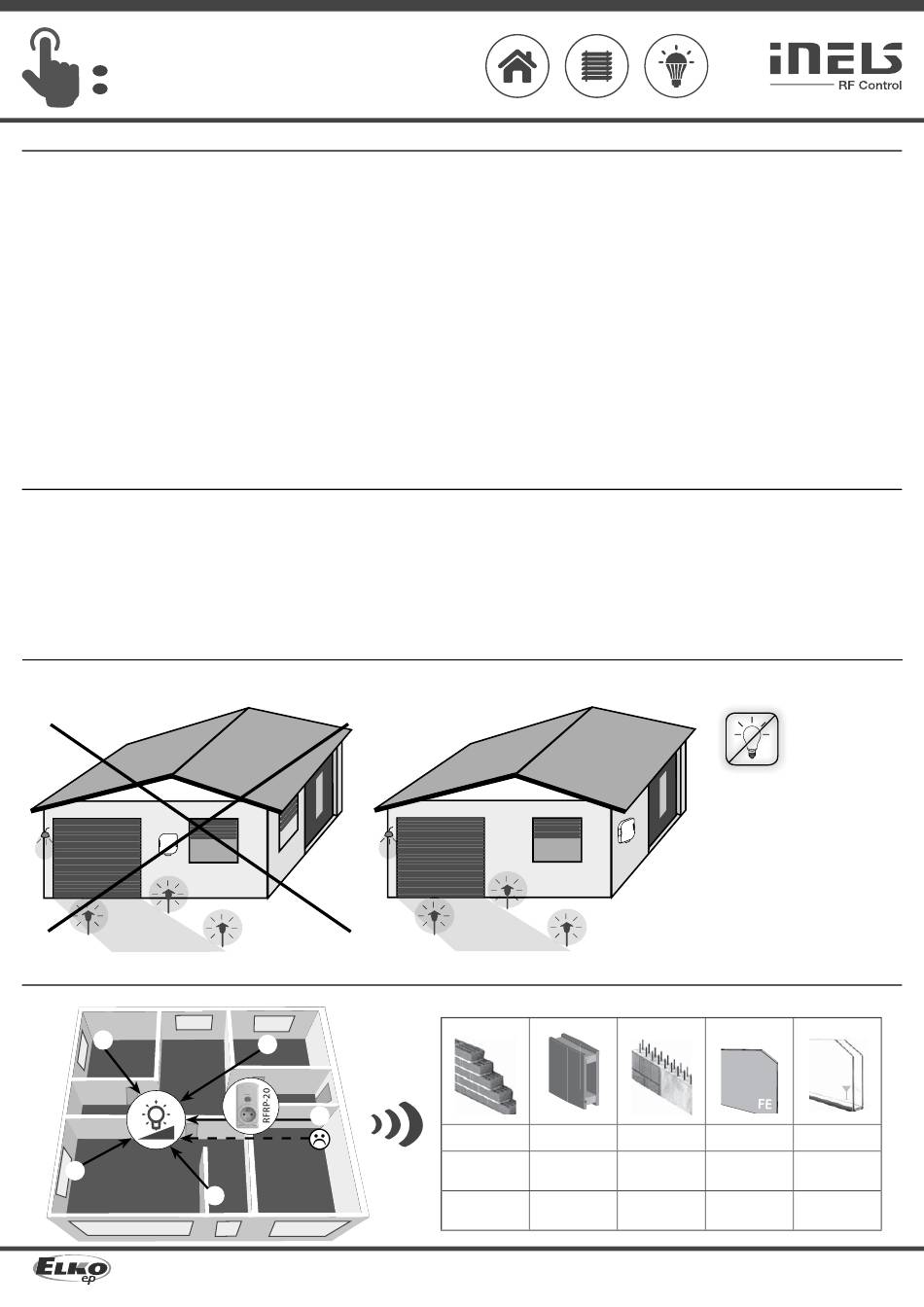

Assembly / Telepítés
mounting in harsh environments
felszerelés szélsőséges környezetbe
RFSOU-1
Radio frequency signal penetration through various construction materials /
☺
☺
