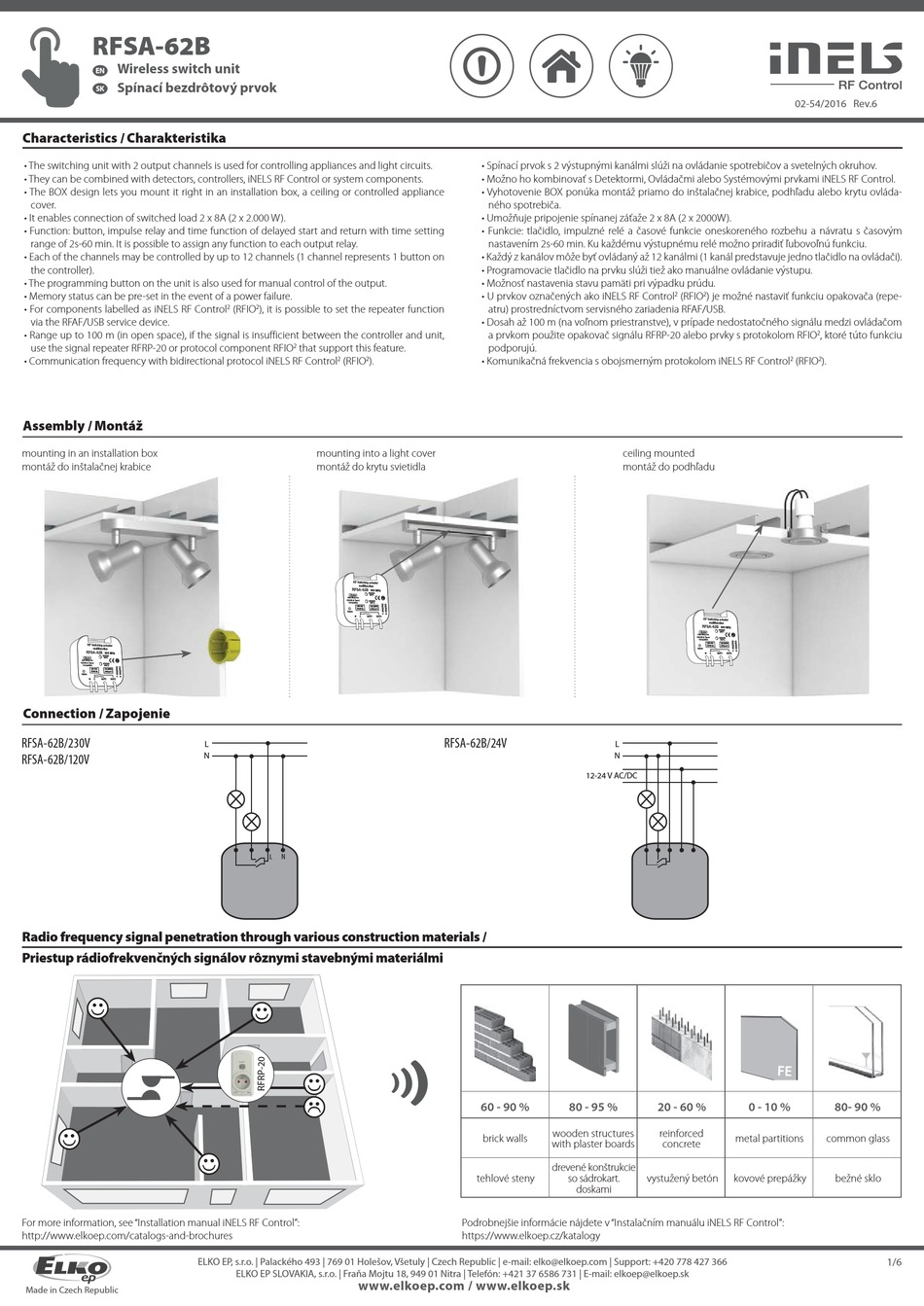

Elko Inels RFSA-62B Series Manual

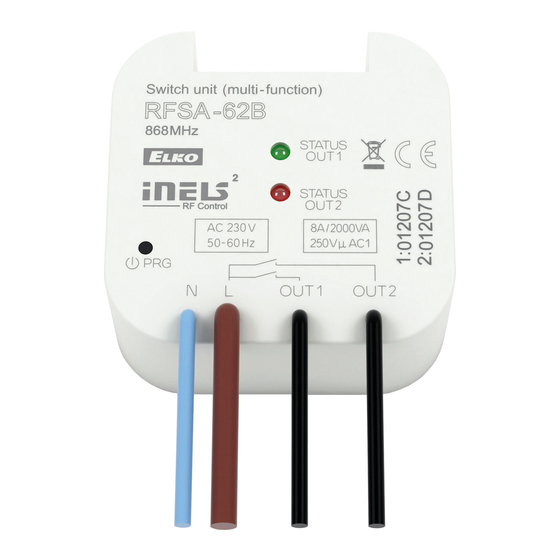

RFSA-62B
Wireless switch unit
EN
Spínací bezdrôtový prvok
SK
Characteristics / Charakteristika
• The switching unit with 2 output channels is used for controlling appliances and light circuits.
• They can be combined with detectors, controllers, iNELS RF Control or system components.
• The BOX design lets you mount it right in an installation box, a ceiling or controlled appliance
cover.
• It enables connection of switched load 2 x 8A (2 x 2.000 W).
• Function: button, impulse relay and time function of delayed start and return with time setting
range of 2s-60 min. It is possible to assign any function to each output relay.
• Each of the channels may be controlled by up to 12 channels (1 channel represents 1 button on
the controller).
• The programming button on the unit is also used for manual control of the output.
• Memory status can be pre-set in the event of a power failure.
• For components labelled as iNELS RF Control
via the RFAF/USB service device.
• Range up to 100 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO
• Communication frequency with bidirectional protocol iNELS RF Control
Assembly / Montáž
mounting in an installation box
montáž do inštalačnej krabice
Connection / Zapojenie
RFSA-62B/230V
RFSA-62B/120V
Radio frequency signal penetration through various construction materials /
Priestup rádiofrekvenčných signálov rôznymi stavebnými materiálmi
☺
☺
For more information, see "Installation manual iNELS RF Control":
http://www.elkoep.com/catalogs-and-brochures
Made in Czech Republic
2 (RFIO 2 ), it is possible to set the repeater function
2
that support this feature.
2 (RFIO 2 ).
mounting into a light cover
montáž do krytu svietidla
L
N
☺
☺
☺
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
ELKO EP SLOVAKIA, s.r.o. | Fraňa Mojtu 18, 949 01 Nitra | Telefón: +421 37 6586 731 | E-mail: elkoep@elkoep.sk
www.elkoep.com / www.elkoep.sk
• Spínací prvok s 2 výstupnými kanálmi slúži na ovládanie spotrebičov a svetelných okruhov.
• Možno ho kombinovať s Detektormi, Ovládačmi alebo Systémovými prvkami iNELS RF Control.
• Vyhotovenie BOX ponúka montáž priamo do inštalačnej krabice, podhľadu alebo krytu ovláda-
ného spotrebiča.
• Umožňuje pripojenie spínanej záťaže 2 x 8A (2 x 2000W).
• Funkcie: tlačidlo, impulzné relé a časové funkcie oneskoreného rozbehu a návratu s časovým
nastavením 2s-60 min. Ku každému výstupnému relé možno priradiť ľubovoľnú funkciu.
• Každý z kanálov môže byť ovládaný až 12 kanálmi (1 kanál predstavuje jedno tlačidlo na ovládači).
• Programovacie tlačidlo na prvku slúži tiež ako manuálne ovládanie výstupu.
• Možnosť nastavenia stavu pamäti pri výpadku prúdu.
• U prvkov označených ako iNELS RF Control
atru) prostredníctvom servisného zariadenia RFAF/USB.
• Dosah až 100 m (na voľnom priestranstve), v prípade nedostatočného signálu medzi ovládačom
a prvkom použite opakovač signálu RFRP-20 alebo prvky s protokolom RFIO
podporujú.
• Komunikačná frekvencia s obojsmerným protokolom iNELS RF Control
RFSA-62B/24V
L
N
12-24 V AC/DC
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
drevené konštrukcie
tehlové steny so sádrokart.
doskami
Podrobnejšie informácie nájdete v "Instalačním manuálu iNELS RF Control":
https://www.elkoep.cz/katalogy
02-54/2016 Rev.6
2 (RFIO 2 ) je možné nastaviť funkciu opakovača (repe-
2 (RFIO
ceiling mounted
montáž do podhľadu
20 - 60 % 0 - 10 %
reinforced
metal partitions
concrete
vystužený betón kovové prepážky
2 , ktoré túto funkciu
2 ).
80- 90 %
common glass
bežné sklo
1/6
