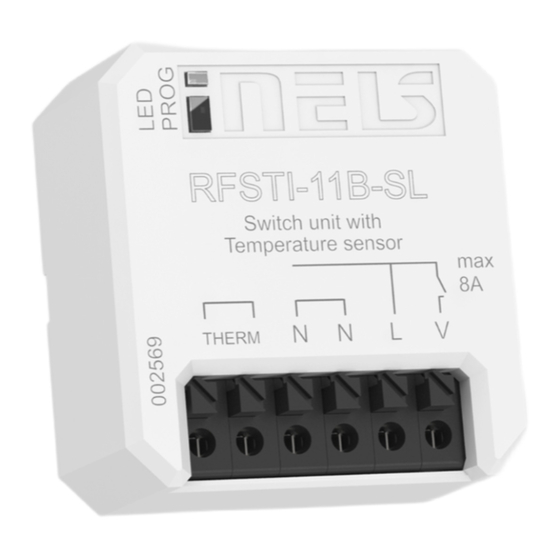

RFSTI-11B-SL
Switch unit with a temperature sensor
EN
Spínací prvok s teplotným senzorom
SK

Characteristics /

Charakteristika
• The temperature component measures the temperature with an external sensor and at the same
time controls the heating circuit (electric underfloor heating, air conditioning, boiler...).
• They can be combined with Detectors, Controllers or iNELS RF Control system elements.
• It measures the temperature in the range of -20 to +50 °C and sends it to the system component
at regular 5 min. intervals. When the temperature changes suddenly, it sends a signal.
• Setting the function of heating/cooling, hysteresis and off set is carried out in the system com-
ponent or application.
• Allows connection of switched load up to 8 A (2,000 W).
• Range up to 200 m (in open air), in case of insufficient signal between the controller and the unit,
use the RFRP-20N signal repeater or RFIO
• Communication with the bidirectional protocol RFIO
• The BOX version offers installation directly into the installation box, ceiling or cover of the con-
trolled appliance. Easy to install thanks to screwless clamps.
• External sensor TC (-20 to +80 °C) or TZ (-40 to +125 °C) with a length of 3 m, 6 m, 12 m.

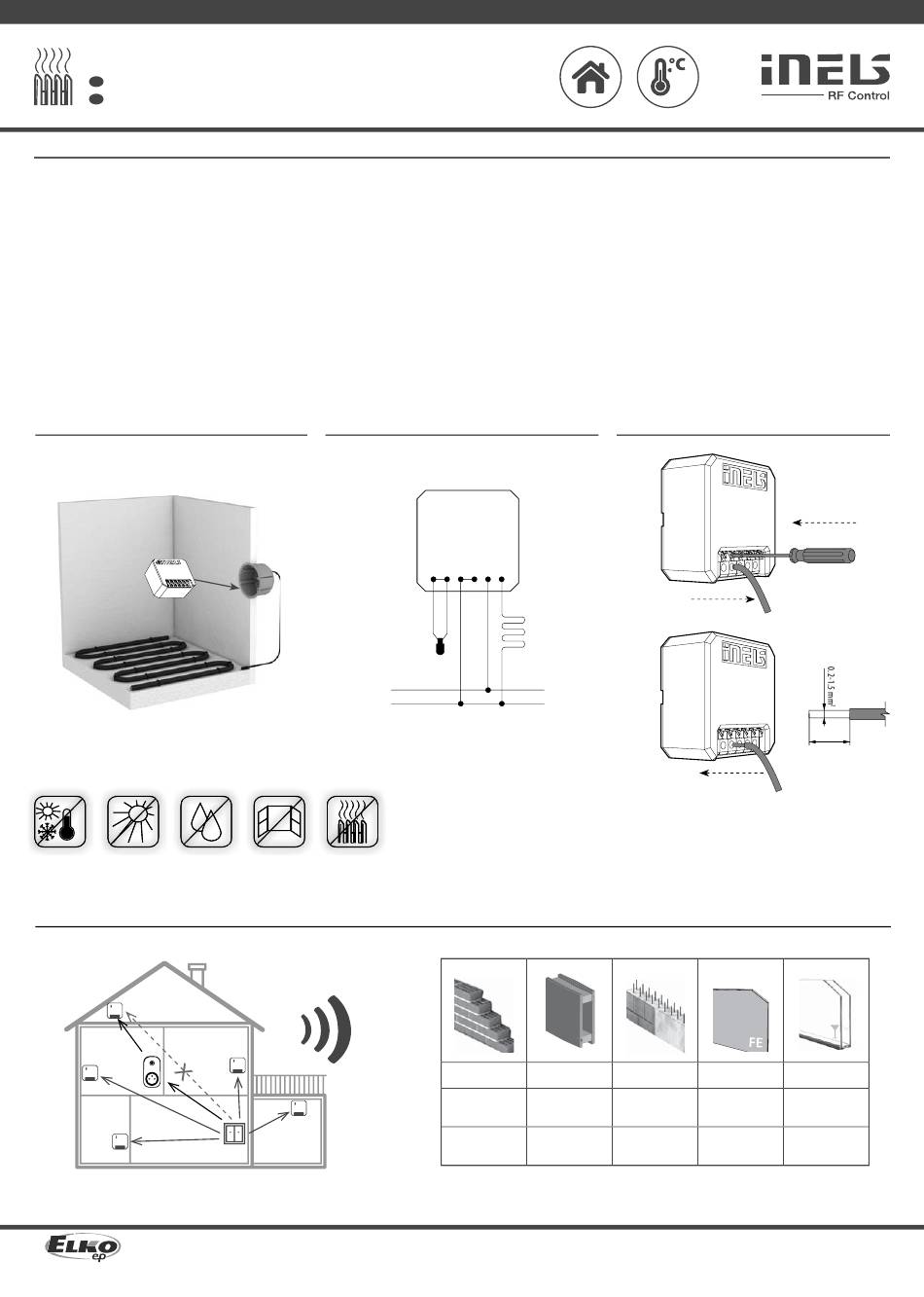

Assembly / Montáž
°C
Avoid rapid temperature changes, direct sunlight and excessive moisture. The temperature units
should not be located near windows or heating equipment, etc., which could aff ect the internal
temperature sensor.
Radio frequency signal penetration through various construction materials /
Priestup rádiofrekvenčných signálov rôznymi stavebnými materiálmi
RFRP-20N
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
Made in Czech Republic
2 protocol devices that support this function.
2 .
Connection /
External sensor /
Externý senzor
L
N
ELKO EP SLOVAKIA, s.r.o. | Fraňa Mojtu 18, 949 01 Nitra | Telefón: +421 37 6586 731 | E-mail: elkoep@elkoep.sk
www.elkoep.com / www.elkoep.sk
• Teplotný prvok meria teplotu externým senzorom a zároveň ovláda vykurovací okruh (elektric-
ké podlahové vykurovanie, klimatizáciu, kotol...).
• Možno ho kombinovať s Detektormi, Ovládačmi alebo systémovými prvkami iNELS RF Control.
• Meria teplotu v rozsahu -20 až +50 °C a posiela ju do systémového prvku v pravidelných 5 min.
intervaloch. Pri náhlej zmene teploty vyšle signál.
• Nastavenie funkcie kúri/chladí, hysterézie a off setu sa vykonáva v systémovom prvku alebo
aplikácii.
• Umožňuje pripojenie spínanej záťaže do 8 A (2 000 W).
• Dosah až 200 m (na voľnom priestranstve), v prípade nedostatočného signálu medzi ovláda-
čom a prvkom použite opakovač signálu RFRP-20N alebo prvky s protokolom RFIO
funkciu podporujú.
• Komunikácia s obojsmerným protokolom RFIO
• Prevedenie BOX ponúka montáž priamo do inštalačnej krabice, podhľadu alebo krytu ovláda-
ného spotrebiča. Jednoduchá montáž vďaka bezskrutkovým svorkám.
• Externý senzor TC (-20 až +80 °C) alebo TZ (-40 až +125 °C) o dĺžke 3 m, 6 m, 12 m.
Zapojenie
N N L V
THERM
Nevystavujte prudkým teplotným zmenám, priamemu slnečnému žiareniu a nadmernej vlhkosti.
Teplotné prvky umiestnite tak, aby neboli v blízkosti okien alebo vykurovacích zariadení a pod., ktoré
by mohli ovplyvňovať interný teplotný senzor.
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
drevené konštrukcie
tehlové steny so sádrokart.
doskami
2
.
Screwless terminals / bezskrutkové svorky
20 - 60 % 0 - 10 %
reinforced
metal partitions
concrete
vystužený betón kovové prepážky
02-49/2022 Rev.0
2 , ktoré túto
20-16 AWG
max. 8 mm
80- 90 %
common glass
bežné sklo
1/3
