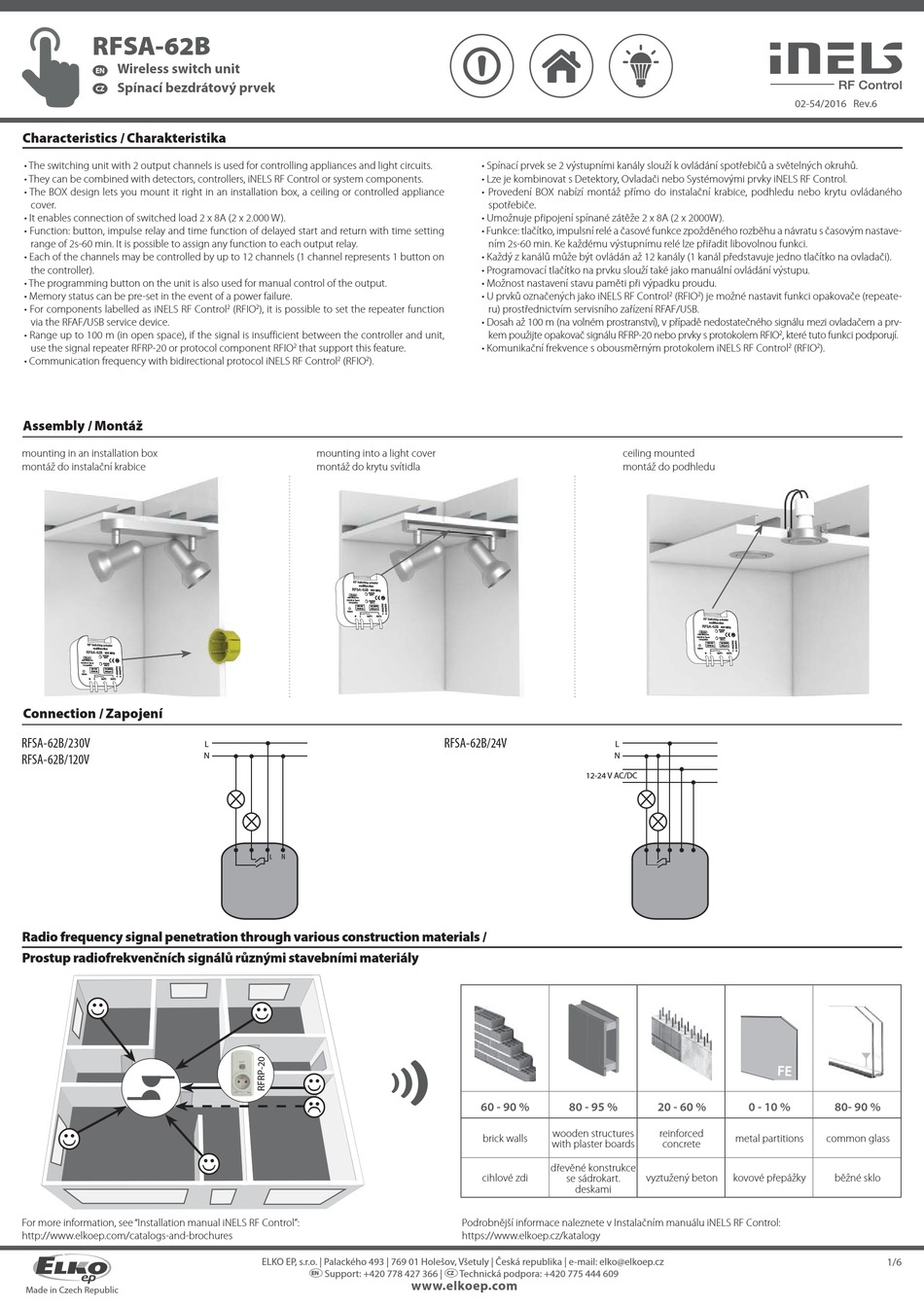

Elko iNels RFSA-62B Quick Start Manual

RFSA-62B

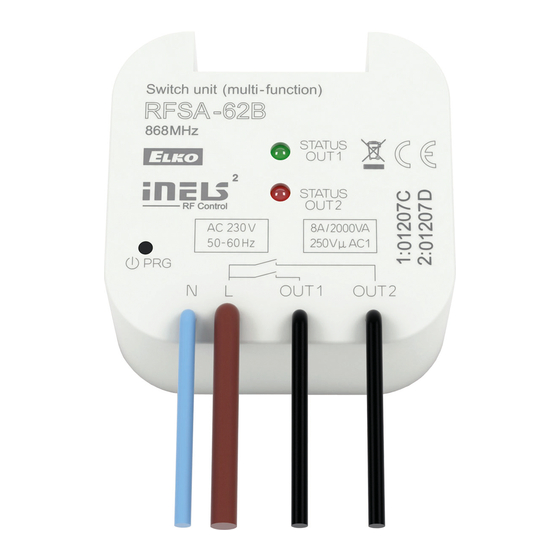

Wireless switch unit
EN
Spínací bezdrátový prvek
CZ
Characteristics / Charakteristika
• The switching unit with 2 output channels is used for controlling appliances and light circuits.
• They can be combined with detectors, controllers, iNELS RF Control or system components.
• The BOX design lets you mount it right in an installation box, a ceiling or controlled appliance
cover.
• It enables connection of switched load 2 x 8A (2 x 2.000 W).
• Function: button, impulse relay and time function of delayed start and return with time setting
range of 2s-60 min. It is possible to assign any function to each output relay.
• Each of the channels may be controlled by up to 12 channels (1 channel represents 1 button on
the controller).
• The programming button on the unit is also used for manual control of the output.
• Memory status can be pre-set in the event of a power failure.
• For components labelled as iNELS RF Control
via the RFAF/USB service device.
• Range up to 100 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO
• Communication frequency with bidirectional protocol iNELS RF Control
Assembly / Montáž
mounting in an installation box
montáž do instalační krabice
Connection / Zapojení
RFSA-62B/230V
RFSA-62B/120V
Radio frequency signal penetration through various construction materials /
Prostup radiofrekvenčních signálů různými stavebními materiály
☺
☺
For more information, see "Installation manual iNELS RF Control":
http://www.elkoep.com/catalogs-and-brochures
Made in Czech Republic
2 (RFIO 2 ), it is possible to set the repeater function
2
that support this feature.
2 (RFIO 2 ).
mounting into a light cover
montáž do krytu svítidla
L
N
☺
☺
☺
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Česká republika | e-mail: elko@elkoep.cz
Support: +420 778 427 366 |
EN
• Spínací prvek se 2 výstupními kanály slouží k ovládání spotřebičů a světelných okruhů.
• Lze je kombinovat s Detektory, Ovladači nebo Systémovými prvky iNELS RF Control.
• Provedení BOX nabízí montáž přímo do instalační krabice, podhledu nebo krytu ovládaného
spotřebiče.
• Umožnuje připojení spínané zátěže 2 x 8A (2 x 2000W).
• Funkce: tlačítko, impulsní relé a časové funkce zpožděného rozběhu a návratu s časovým nastave-
ním 2s-60 min. Ke každému výstupnímu relé lze přiřadit libovolnou funkci.
• Každý z kanálů může být ovládán až 12 kanály (1 kanál představuje jedno tlačítko na ovladači).
• Programovací tlačítko na prvku slouží také jako manuální ovládání výstupu.
• Možnost nastavení stavu paměti při výpadku proudu.
• U prvků označených jako iNELS RF Control
ru) prostřednictvím servisního zařízení RFAF/USB.
• Dosah až 100 m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem a prv-
kem použijte opakovač signálu RFRP-20 nebo prvky s protokolem RFIO
• Komunikační frekvence s obousměrným protokolem iNELS RF Control
RFSA-62B/24V
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
dřevěné konstrukce
cihlové zdi
se sádrokart.
deskami
Podrobnější informace naleznete v Instalačním manuálu iNELS RF Control:
https://www.elkoep.cz/katalogy
Technická podpora: +420 775 444 609
CZ
www.elkoep.com
2 (RFIO 2 ) je možné nastavit funkci opakovače (repeate-
ceiling mounted
montáž do podhledu
L
N
12-24 V AC/DC
20 - 60 % 0 - 10 %
reinforced
metal partitions
concrete
vyztužený beton kovové přepážky
02-54/2016 Rev.6
2 , které tuto funkci podporují.
2 2
(RFIO ).
80- 90 %
common glass
běžné sklo
