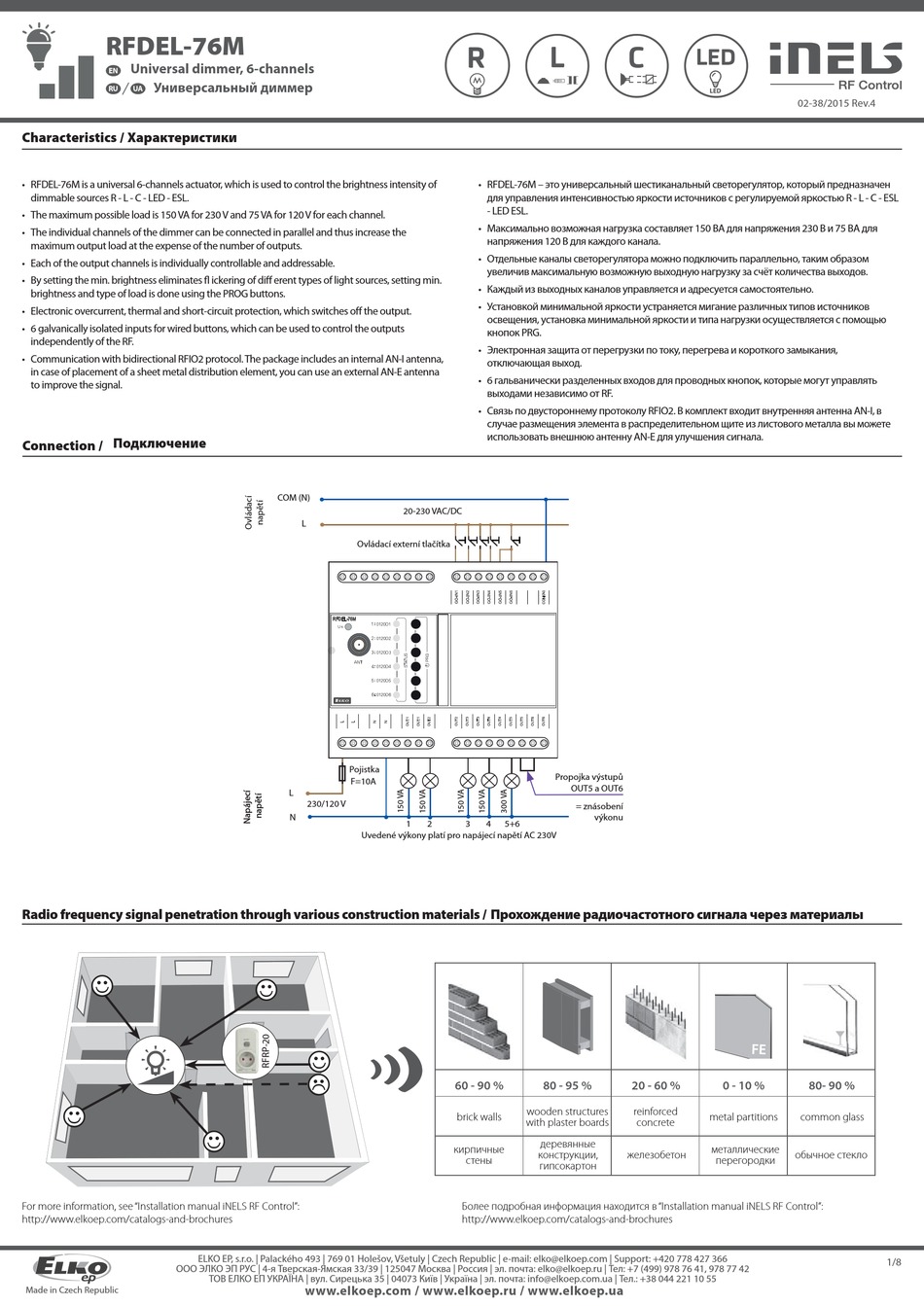

Elko RFDEL-76M Manual

RFDEL-76M
Universal dimmer, 6-channels
EN
Универсальный диммер
RU UA

Characteristics /

Характеристики
• RFDEL-76M is a universal 6-channels actuator, which is used to control the brightness intensity of
dimmable sources R - L - C - LED - ESL.
• The maximum possible load is 150 VA for 230 V and 75 VA for 120 V for each channel.
• The individual channels of the dimmer can be connected in parallel and thus increase the
maximum output load at the expense of the number of outputs.
• Each of the output channels is individually controllable and addressable.
• By setting the min. brightness eliminates fl ickering of diff erent types of light sources, setting min.
brightness and type of load is done using the PROG buttons.
• Electronic overcurrent, thermal and short-circuit protection, which switches off the output.
• 6 galvanically isolated inputs for wired buttons, which can be used to control the outputs
independently of the RF.
• Communication with bidirectional RFIO2 protocol. The package includes an internal AN-I antenna,
in case of placement of a sheet metal distribution element, you can use an external AN-E antenna
to improve the signal.
Подключение

Connection /

Radio frequency signal penetration through various construction materials /



For more information, see "Installation manual iNELS RF Control":
http://www.elkoep.com/catalogs-and-brochures
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: elko@elkoep.ru | Тел: +7 (499) 978 76 41, 978 77 42
Made in Czech Republic
COM (N)
L
Ovládací externí tlačítka
Pojistka
F=10A
L
230/120 V
N
Uvedené výkony platí pro napájecí napětí AC 230V




ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: info@elkoep.com.ua | Тел.: +38 044 221 10 55
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
R L
• RFDEL-76M – это универсальный шестиканальный светорегулятор, который предназначен
для управления интенсивностью яркости источников с регулируемой яркостью R - L - C - ESL
- LED ESL.
• Максимально возможная нагрузка составляет 150 ВА для напряжения 230 В и 75 ВА для
напряжения 120 В для каждого канала.
• Отдельные каналы светорегулятора можно подключить параллельно, таким образом
увеличив максимальную возможную выходную нагрузку за счёт количества выходов.
• Каждый из выходных каналов управляется и адресуется самостоятельно.
• Установкой минимальной яркости устраняется мигание различных типов источников
освещения, установка минимальной яркости и типа нагрузки осуществляется с помощью
кнопок PRG.
• Электронная защита от перегрузки по току, перегрева и короткого замыкания,
отключающая выход.
• 6 гальванически разделенных входов для проводных кнопок, которые могут управлять
выходами независимо от RF.
• Связь по двустороннему протоколу RFIO2. В комплект входит внутренняя антенна AN-I, в
случае размещения элемента в распределительном щите из листового металла вы можете
использовать внешнюю антенну AN-E для улучшения сигнала.
20-230 VAC/DC
Propojka výstupů
OUT5 a OUT6
= znásobení
2 3
1 4 5+6
Прохождение радиочастотного сигнала через материалы
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
деревянные
кирпичные
конструкции,
стены
гипсокартон
Более подробная информация находится в "Installation manual iNELS RF Control":
http://www.elkoep.com/catalogs-and-brochures
C
LED
výkonu
20 - 60 % 0 - 10 %
reinforced
metal partitions
concrete
металлические
железобетон
перегородки
02-38/2015 Rev.4
80- 90 %
common glass
обычное стекло
1/8
