ELKO EP, s.r.o.
Palackého 493
769 01 Holešov, Všetuly
Česká republika
Tel.: +420 573 514 211
e-mail: elko@elkoep.cz
www.elkoep.cz
Made in Czech Republic

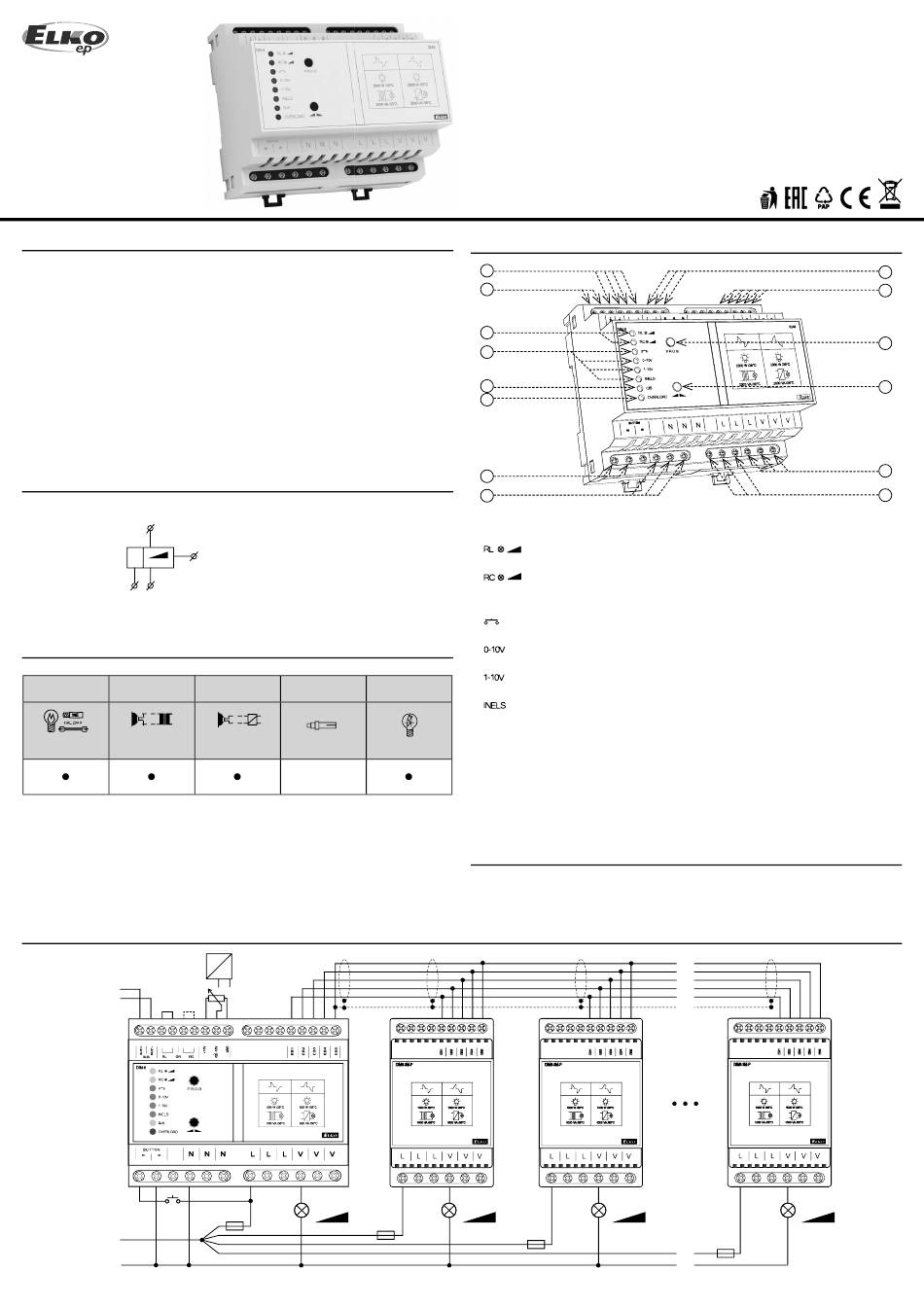

02-192/2016 Rev.: 0
Charakteristika
• určen pro stmívání žárovek, halogenových svítidel s vinutým nebo elektronickým
transformátorem a stmívatelných LED
• možnosti ovládání DIM-6:
- tlačítko (tlačítka paralelně spojená)
- externí potenciometr
- analogový signál 0-10 V (1-10 V)
- sběrnice systému iNELS
• k DIM-6 lze připojit až 8 ks DIM6-3M-P a ovládat až 10.000 VA
• elektronická nadproudová ochrana, ochrana proti přetížení a zkratu
• ochrana proti překročení teploty uvnitř přístroje – vypne výstup
+ signalizuje přehřátí blikáním červené LED
• v provedení 6-MODUL, upevnění na DIN lištu
Symbol
L
R, L, C, LED
(x)
N
Zatížitelnost výrobku
a
b
R
L
a) žárovky, halogenové žárovky
b) nízkonapěťové žárovky 12-24V vinuté transformátory
c) nízkonapěťové žárovky 12-24V elektronické transformátory
d) stmívatelné úsporné žárovky
e) stmívatelné LED žárovky, určené pro stmívače s fázovou regulací náběžnou nebo
sestupnou hranou (stmívače s MOSFET)
Zapojení
BUS+
BUS -
L
L
N
Do přívodu L pro každý modul je nutno zařadit rychlou pojistku odpovídající výkonu jednotlivého modulu.
2
V
(x) - dle nastavení typu řízení
c
d
C
ESL
-
0(1)-10 V
50k
2
2
2
2
max. 2 kW
F 10A
R, L, C, LED
DIM-6
Řízený stmívač
Popis přístroje
14
1
2
3
4
5
6
7
1. Svorky pro připojení sběrnice BUS
2. Indikace typu zátěže
- žlutá - svítí při nakonfi guro-
vané zátěži RL
- žlutá - svítí při nakonfi guro-
vané zátěži RC
3. Indikace typu ovládání
- zelená - navolen režim ovládání
tlačítkem
- zelená - navolen režim ovládání
signálem 0-10 V
- zelená - navolen režim ovládání
e
signálem 1-10 V
- zelená - navolen režim ovládání
sběrnicí BUS - iNELS
4. Indikace komunikace datového přenosu
BUS sběrnice - žlutá
LED
2
Poznámka
Silové svorky (L, V) stmívače DIM-6 i rozšiřujícího výkonového modulu DIM6-3M-P jsou
trojnásobné pro snadnější připojování zátěží, rozdělených na více částí.
max. 1 kW
F 5A
R, L, C, LED
F 5A
1 / 2
5. Indikace přetížení - červená - blikající
LED signalizuje přehřátí uvnitř výrobku,
stále svítící LED signalizuje proudové
přetížení
6. Svorky pro připojení ovládacího tlačítka
7. Svorky nulového vodiče
8. Svorky pro připojení fáze
9. Svorky výstupu
10. Tlačítko ovládání výstupu
11. Tlačítko volby typu ovládání
12. Svorky sběrnice přídavných modulů
13. Svorky ovládání signálem 0(1)-10V,
nebo potenciometrem
14. Svorky pro nastavení typu zátěže
drátovou propojkou
max. 8
DIM6-3M-P
max. 1 kW
R, L, C, LED
F 5A
CZ
13
12
11
10
9
8
max. 1 kW
R, L, C, LED
