- Page 1 A WILSON ELECTRONICS, LLC COMPANY Connect 4G-X Cellular Signal Booster User Manual support.weboost.com 866.294.1660 NEED HELP?
-
Page 2: Table Of Contents

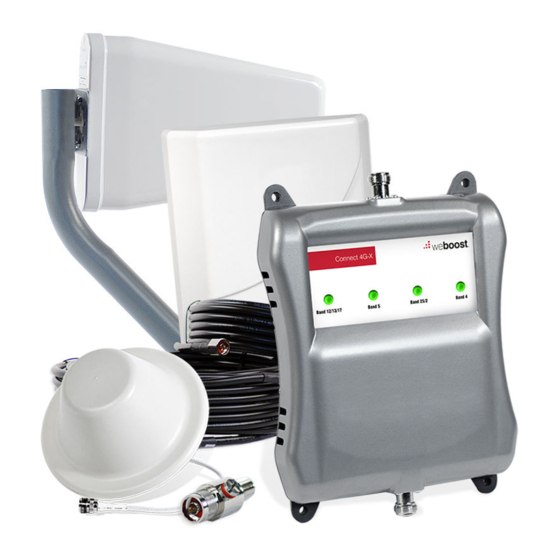

______ Index Package Contents Preparation STEP 1: Find The dBm Reading On Your Phone STEP 2: Measure Signal Strength For Inside Antenna STEP 3: Measure Signal Strength For Outside Antenna STEP 4: Temporarily Mount The Outside Antenna STEP 5: Connect The System STEP 6: Compare Results STEP 7:... - Page 3 ________ Package Contents Connect 4G-X Inside Outside 60' & 75' Power Antenna Antenna Cables Supply 2x Pole Mount Wall Mount Bracket Bracket This device may be operated ONLY in a fi xed location for in-building use. The signal booster unit is designed for use in an indoor, temperature controlled environment (<...
-
Page 4: Step 1: Preparation
______ Step 1: Preparation You Will Need (tools not included) Make sure the following materials are prepared and ready for your installation. 2 to 3 hours 2 people (a person to help with antenna calibration) Ladder Phillips-head screwdriver ... -
Page 5: Step 2: Find The Dbm Reading On Your Phone
______ Step 2: Find The dBm Reading On Your Phone iPhone® Dial *3001#12345#* then press Call. Hold down power button until you see 'Slide to Power Off '. Then release the power button. Hold the Home button until your main screen appears. If you want to check 3G/1x but your iPhone is picking up 4G/ LTE signal, go to Settings>Cellular>Cellular Data Options>En- able LTE>Select Off... -
Page 6: Step 3: Measure Signal Strength For Inside Antenna
______ Step 3: Measure Signal Strength For Inside Antenna Placement Turn off your cell phone’s WiFi to ensure you are checking the cellular connection. The dBm reading will be refreshed every 30-60 seconds. Want faster results? Once you have a reading, turn on airplane mode. -
Page 7: Step 4: Measure Signal Strength For Outside Antenna
______ Step 4: Measure Signal Strength For Outside Antenna Placement This is the most critical step of the installation process because it will determine the overall performance of the booster system. Using the same method as Step 3, fi nd the place with the strongest signal (number closest to zero) on the outside of your home. -
Page 8: Step 5: Temporarily Mount The Outside Antenna
______ Step 5: Temporarily Mount The Outside Antenna Use one of the two options to mount the outside antenna on the side of the house with the strongest signal. Note: Using an app like 'Open Signal' will help you point the outside antenna in the direction of the nearest cell phone tower. -
Page 9: Step 6: Connect The System
______ Step 6: Connect The System Outside Antenna Connect the supplied Coax Cable to end of booster labeled Outside Antenna. Connect 4G-X ® Band 2 Band 4 Band 12/13/17 Band 5 Connect the supplied Coax Cable to end of booster labeled Inside Antenna. Inside Antenna Power up the Booster by connecting it to a... -
Page 10: Step 7: Compare Results
______ Step 7: Compare Results Using the fi eld test mode described in step 3, measure the new signal strength and write it down here ___________. Compare this number with the original reading you took in the same part of the house. If the number is higher (closer to zero) than the original reading without booster, your booster is working. -
Page 11: Step 8: Permanently Mount The Outside Antenna
______ Step 8: Permanently Mount The Outside Antenna Option : Outside Roof/Pole Mount (Best Option) Mount, or use an existing pipe in an optimal signal location. Watch out for power lines. Outside Antenna (pole mount) Drip Holes need to face down Inside Antenna Connect 4G-X Mounting on existing roof exhaust pipe would be... - Page 12 ______ (STEP 8 cont.) Option : Mounting on side of roof (Good Option) Outside Antenna (fl ush mount) Inside Antenna Connect 4G-X Drip Holes If needed, cable clips can be need to face down purchased at most hardware stores CELL PHONE SIGNAL BOOSTER CONNECT 4G-X...
-
Page 13: Step 9: Permanently Mount The Inside Antenna
______ Step 9: Permanently Mount The Inside Antenna Position bracket on wall and use a pencil to mark the holes. Drill holes using 3/16 inch bit. Use anchors, washers and screws to attach Wall Bracket. Slip Inside Antenna onto the Wall Mount Bracket to secure. slide into mount anchor &... -
Page 14: Step 10: Route & Secure The Cable
______ Step 10: Route & Secure The Cable Secure cable on outside home/offi ce. Some homes have eaves you can tuck the cable between the soffi t and the exterior wall. If needed, cable clips can be purchased at most hardware stores. most eaves you can tuck the cable between the soffi t and the exterior wall cable running to... -
Page 15: Test System: Lights
______ Test System: Lights Connect 4G-X ® Band 2 Band 4 Band 12/13/17 Band 5 Each light corresponds to a frequency band. IMPORTANT: To get an accurate reading of the lights, unplug and re-plug the power supply from the Booster. No Lights Booster does not have power. - Page 16 ______ (TEST SYSTEM: LIGHTS cont.) Fix Any Orange Light Problems (orange indicates a cell tower is close by) If you are happy with coverage, orange lights don’t have to be resolved • Solid Orange = Band has shut off • Blinking Green/Orange = Band has reduced gain. 1 If the light is solid orange, the Outside Antenna must be adjusted (see below).
-
Page 17: Specifi Cations
______ Specifi cations Connect 4G-X Model Number 460004 Product Number U471004 PWO460004 4726A-460004 Connectors N-Female Antenna Impedance 50 Ohms Frequency 698-746 MHz, 746-787 MHz, 824-894 MHz, 1850-1995 MHz, 1710-1755/2110-2155 MHz Band12/17 Band13 1700/2100 1900 Passband Gain (nominal) 59.1 56.2 59.2 64.8 67.8 Band12/17... -
Page 18: Safety Guidelines
______ Safety Guidelines Warnings To uphold compliance with network protection standards, all active cellular devices must maintain at least six feet of separation distance from Inside Panel and Dome antennas and at least four feet of separation distance from desktop Antenna. Use only the power supply provided in this package. - Page 19 ______ Antenna Kit Options The following accessories are certifi ed by the FCC to be used with the Connect 4G-X Booster. INSIDE ANTENNA EXPANSION KITS 50 OHM OUTSIDE ANTENNA KITS Kit 311129-0660 800 MHz Yagi Directional Kit 309900-50N Kit 314453-5825 60’...
-
Page 20: Warranty
______ Warranty 2 YEAR WARRANTY weBoost Signal Boosters are warranted for two (2) years against defects in workmanship and/or materials. Warranty cases may be resolved by returning the product directly to the reseller with a dated proof of purchase. Signal Boosters may also be returned directly to the manufacturer at the consumer’s expense, with a dated proof of purchase and a Returned Material Authorization (RMA) number supplied by weBoost. - Page 21 A WILSON ELECTRONICS, LLC COMPANY Connect 4G-X Amplifi cateur de Signal Cellulaire Guide de l'Utilisateur Vous avez besoin d'aide? support.weboost.com 866.294.1660...
- Page 22 ______ Table des Matières Contenu de l'Emballage Préparation Étape 1: Détecter l'Indicateur dBm sur votre Téléphone Étape 2: Measure Signal Strength For Inside Antenna Étape 3: Mesurer la Force du Signal pour l'Antenne Extérieure Étape 4: Montage Temporaire de l'Antenne Extérieure Étape 5: Connecter le Système Étape 6:...
-
Page 23: Contenu De L'emballage
________ Contenu de l'Emballage Connect 4G Antenne Antenne Câbles de 18,3 m (60 pi) intérieure extérieure et 22,9 m (75 pi) Bloc 2 supports de Support de d'alimentation montage sur pôle montage mural Ce dispositif doit être utilisé UNIQUEMENT à l'intérieur dans un environnement où... -
Page 24: Étape 1: Préparation
______ Étape 1: Préparation Vous aurez besoin des éléments suivants (les outils ne sont pas fournis) Assurez-vous que les éléments suivants sont prêts et disponibles. 2 à 3 heures 2 personnes (une personne pour aider à calibrer l'antenne) Échelle ... -
Page 25: Étape 2: Détecter L'indicateur Dbm Sur Votre Téléphone
______ Étape 2: Détecter l'Indicateur dBm sur votre Téléphone iPhone® Composez le *3001#12345#* puis appuyez sur Appel (Call). Appuyez sur le bouton d’allumage jusqu’à ce que le message s’affi che indiquant de glisser sur la position Arrêt (Off ). Relâchez ensuite le bouton d’allumage. Appuyez sur le bouton Accueil (Home) jusqu’à... - Page 26 ______ Étape 3: Mesurer la Force du Signal pour Placer l' A ntenne Intérieure Arrêtez le WiFi sur votre téléphone pour vous assurer que vous vérifi ez la connexion cellulaire. La lecture dBm est actualisée toutes les 30-60 secondes. Vous désirez des résultats plus rapides? Une fois que vous avez une lecture, activez le mode Avion (airplane...
- Page 27 ______ Étape 4: Mesurer la Force du Signal pour Placer l' A ntenne Extérieure Cette étape est la plus importante de l'installation car elle détermine les performances de votre amplifi cateur. Procédez comme à l'étape 3 pour trouver l'emplacement du signal le plus fort (chiff re le plus éloigné...
-
Page 28: Étape 5: Montage Temporaire De L'antenne Extérieure
______ Étape 5: Montage Temporaire de l' A ntenne Extérieure Utilisez l'une des options suivantes pour monter l'antenne extérieure sur le côté de votre domicile où le signal est le plus fort. Remarque: Une application comme Open Signal vous aidera à orienter l’antenne extérieure vers le site cellulaire le plus proche. -
Page 29: Étape 6: Connecter Le Système
______ Étape 6: Connecter le Système Antenne extérieure Connectez le câble coaxial fourni à l'extrémité de l'amplifi cateur étiqueté Antenne extérieure (Outside Antenna). Connect 4G-X ® Band 2 Band 4 Band 12/13/17 Band 5 Connectez le câble coaxial fourni à l'extrémité de l'amplifi... -
Page 30: Étape 7: Comparer Les Résultats
______ Étape 7: Comparer les Résultats Utilisez le mode test décrit à l'étape 3, mesurez la nouvelle force du signal et notez-la ici ___________. Comparez ce chiff re à la lecture initiale que vous avez notée au même endroit dans la maison. -
Page 31: Étape 8: Montage Permanent De L'antenne Extérieure
______ Étape 8: Montage Permanent de l' A ntenne Extérieure Option : Toit Extérieur/Montage sur Pôle (Meilleure option) Montez ou utilisez un poteau existant à un endroit où le signal est optimal. Faites attention aux lignes électriques. Antenne extérieure (montage encastré) Les trous d'égouttement doivent être orientés vers... - Page 32 ______ (ÉTAPE 8 suite) Option : Montage sur le Côté du Toit (Bonne Option) Antenne extérieure (montage encastré) Antenne intérieure Connect 4G-X Les trous d'égouttement Si nécessaire, vous pouvez doivent être orientés vers acheter des serre-câbles dans une le bas quincaillerie.
-
Page 33: Étape 9: Montage Permanent De L'antenne Intérieure
______ Étape 9: Montage Permanent de l' A ntenne Intérieure Placez le support sur le mur et marquez l'emplacement des trous à l'aide d'un crayon. Percez les trous à l'aide de la mèche 3/16 po. Utilisez les boulons, rondelles, et vis pour fi... -
Page 34: Étape 10: Placer Et Fixer Le Câble
______ Étape 10: Placer et Fixer le Câble Fixez le câble à l'extérieur du domicile/bureau. Certaines maisons ont des corniches qui permettent de placer le câble entre le soffi te et le mur extérieur. Si nécessaire, vous pouvez acheter des serre-câbles dans une quincaillerie. Avec la plupart des corniches, vous pouvez placer le câble entre le soffi te et le mur extérieur... -
Page 35: Tester Le Système: Voyants
______ Tester le Système: Voyants Connect 4G-X ® Band 2 Band 4 Band 12/13/17 Band 5 Chaque voyant correspond à une bande de fréquence. IMPORTANT: Pour obtenir une lecture précise des voyants, débranchez puis rebranchez le bloc d'alimentation de l'amplifi cateur. Aucun voyant L'amplifi... - Page 36 ______ (TESTER LE SYSTÈME: VOYANTS suite) Éliminer les voyants oranges (orange indique qu'une base cellulaire est proche) Si vous êtes satisfait de votre couverture, vous n'avez pas besoin d'éliminer les voyants oranges • Orange = La bande s'est arrêtée. • Vert/Orange clignotant = Le gain sur la bande est réduit. 1 Si le voyant est orange, l'antenne extérieure doit être ajustée (voir ci-dessous).
-
Page 37: Caractéristiques
______ Caractéristiques Connect 4G-X Numéro de modèle 460004 Product Number U471004 PWO460004 4726A-460004 Connecteurs N-Femelle Impédence de l'antenne 50 Ohms Fréquence 698-746 MHz, 746-787 MHz, 824-894 MHz, 1850-1995 MHz, 1710-1755/2110-2155 MHz Gain de la bande passsante Bande12/17 Bande13 1700/2100 1900 (nominal) 59.1 56.2... -
Page 38: Consignes De Sécurité
______ Consignes de Sécurité Avertissements Pour assurer la conformité aux normes de protection des réseaux, tous les dispositifs cellulaires actifs doivent être séparés d'au moins 1,8 m (6 pi) de toute antenne pour panneau et parabole et d'au moins 1,2 m (4 pi) de toute antenne pour bureau. Utilisez uniquement le bloc d'alimentation fourni dans cet emballage. - Page 39 ______ Kits Optionnels pour Antenne Les accessoires suivants sont certifi és par la FCC pour être utilisés avec l'Amplifi cateur Connect 4G-X. KITS D'EXPANSION POUR ANTENNE KITS POUR ANTENNES EXTÉRIEURES 50 OHM Antenne Yagi directionnelle 800 MHz INTÉRIEURE Câble RG6 18,3 m (60 pi) Kit 314453-5825 Adaptateur N-Mâle à...
-
Page 40: Garantie
______ Garantie GARANTIE DE 2 ANS Les amplificateurs de signal de weBoost sont garantis contre tout défaut de fabrication ou de matériaux pendant deux (2) ans. Les réclamations en vertu de la garantie peuvent être réglées en retournant le produit directement au revendeur avec une preuve d'achat datée.
