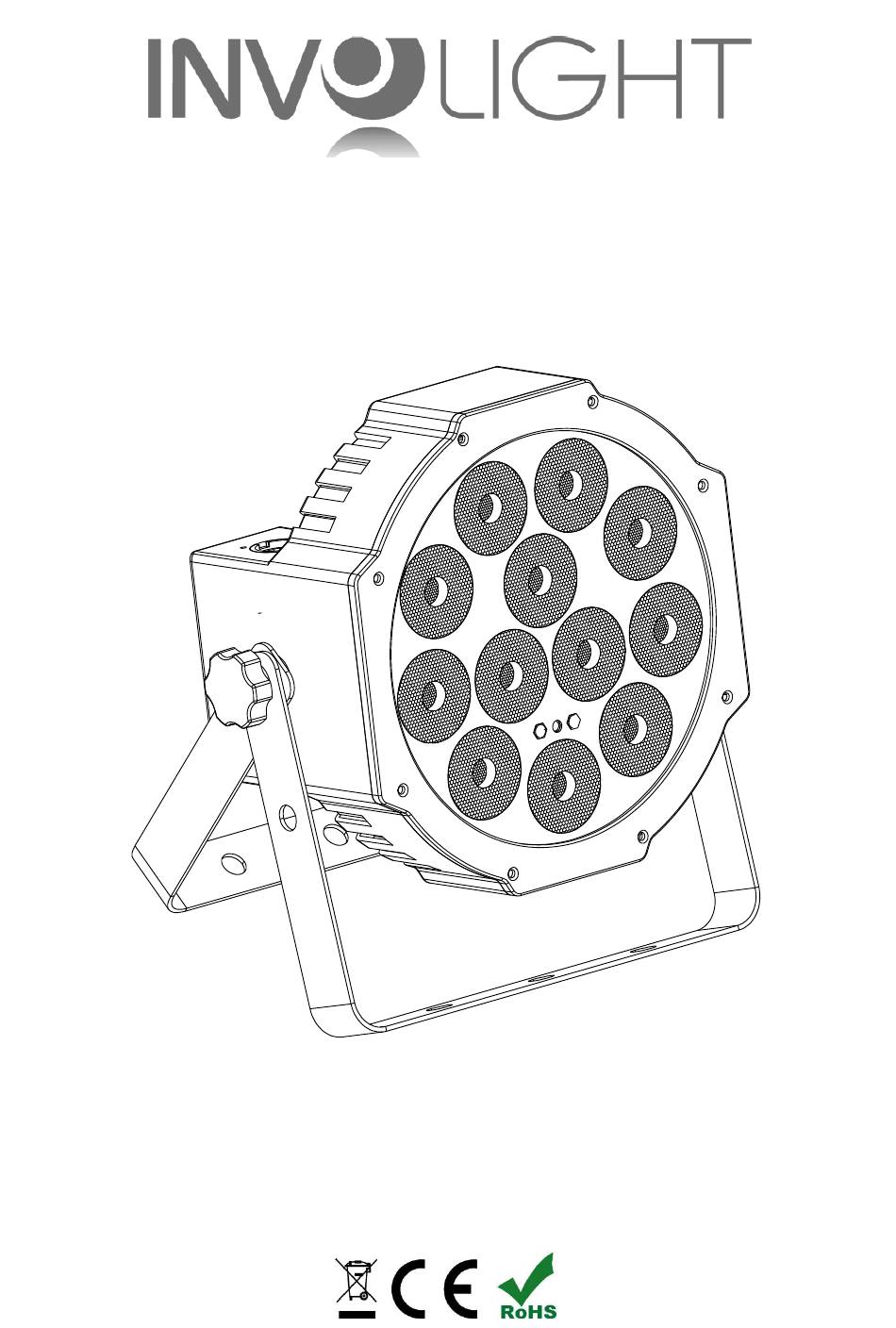

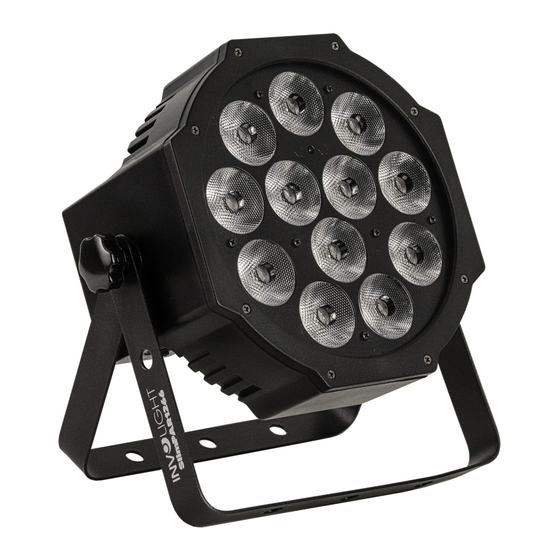

  • Page 1 Bedienungsanleitung User Manual Руководство по эксплуатации. SlimPAR1266 LEDPAR 12x 6W RGBWA/UV 6-in-1 LED's...

  • Page 2: Table Of Contents

    DEUTSCH Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Funktionen: ........................5 3.1 Anschlüsse, Bedien- und Anzeigeelemente: ..............5 3.2 Betriebsarten und Einstellung des On-Board Menüs: ............

  • Page 3: Teil 1: Warnhinweise

    Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „SlimPAR1266“! Mit diesem Gerät sind Sie Eigentümer eines äußerst hochwertigen und professionellen LED Floor Spots. Damit Ihnen Ihr „SlimPAR1266“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler.

  • Page 4: Sicherheitshinweise

    1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl.

  • Page 5: Bestimmungsgemäße Verwendung

    1.3 Bestimmungsgemäße Verwendung: Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc. vorgesehen und ist nicht für die Raumbeleuchtung in Haushalten geeignet. Dieses Produkt ist nur für den Anschluss an 100-240 VAC / 50-60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

  • Page 6: Teil 3: Funktionen

    Teil 3: Funktionen: 3.1 Anschlüsse, Bedien- und Anzeigeelemente: 2.DMX-OUT 5. LED-Display 2.POWER-OUT 3.DMX-IN 1.POWER-IN Abb.1 Gehäuserückseite 1. POWER IN - IEC Netzstromeingang Buchse mit Sicherungshalter für F1A 250V Sicherung. 2. POWER OUT - IEC Netzstromausgang Buchse. 3. DMX IN - 3-polige männliche XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Mischpult). 4.

  • Page 7: Betriebsarten Und Einstellung Des On-Board Menüs

    3.2 Betriebsarten und Einstellung des On-Board Menüs: MENU - Zur Wahl der Betriebsart. ENTER - Aktiviert den Einstellvorgang eines Menüpunkts oder speichert eine Einstellung. UP - Erhöht Werte beim Einstellvorgang. DOWN - Verringert Werte beim Einstellvorgang. Der SlimPAR1266 verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü (Siehe Abb.1 Gehäuserückseite) eingestellt werden können.
  • Page 8 AUTOMATISCHE STEUERUNG: Auto Drücken Sie die Taste „Menu“ so oft, bis das Display „ “ anzeigt. Nun spielt das Gerät das AU-1 Automatikprogramm ab. Ein weiterer Druck auf „Enter“ führt zur Auswahl des Automatikprogramms „ “ bis AU-2 „ “. Mit den „Up“ und „Down“ Tasten können Sie nun das gewünschte Automatikprogramm einstellen. MUSIKSTEUERUNG: Sound Drücken Sie die Taste „Menu“...

  • Page 9: Infrarot-Fernbedienung (Im Lieferumfang Enthalten)

    3.3 Infrarot-Fernbedienung (im Lieferumfang enthalten): Die mitgelieferte Fernbedienung ermöglicht das Ansteuern der „SlimPAR1266“ auch ohne DMX-Controller und bietet deutlich mehr Möglichkeiten, als die über das On-Board Menü abrufbaren Funktionen. Stellen Sie sicher, dass die Fernbedienung direkt auf das Gerät gerichtet ist und sich zwischen dem Gerät und der Fernbedienung keine Hindernisse befinden.
  • Page 10 Weiß von 0 – 100% 40-49 Amber von 0 – 100% 50-59 UV von 0 – 100% 60-69 Yellow 70-79 Magenta 80-89 Cyan 90-99 Dark orange 100-109 Green yellow 110-119 Salmon 120-129 Turquoise 130-139 Light Green 140-149 Orange 150-159 Lavender 160-169 Light blue 170-179...
  • Page 11 150-159 Orange 160-169 Lavender 170-179 Light blue 180-189 Dark blue 190-255 Pink Keine Funktion 10-69 Farbfading von langsam nach schnell 70-129 Farbwechsel von langsam nach schnell 130-189 Farbfading im Sound Modus von langsam nach schnell 190-255 Farbwechsel im Sound Modus von langsam nach schnell 6-Kanal Modus: Kanal Wert...

  • Page 12: Verbindungen In Der Betriebsart „Dmx

    Turquoise 130-139 Light Green 140-149 Orange 150-159 Lavender 160-169 Light blue 170-179 Dark blue 180-189 Pink 190-255 Keine Funktion 10-69 Farbfading von langsam nach schnell CH10 70-129 Farbwechsel von langsam nach schnell 130-189 Farbfading im Sound Modus von langsam nach schnell 190-255 Farbwechsel im Sound Modus von langsam nach schnell 3.5 Verbindungen in der Betriebsart „DMX“:...

  • Page 13: Stand-Alone-Betrieb

    3.7 Stand-Alone-Betrieb: Der „SlimPAR1266“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „SlimPAR1266“ vom Controller und rufen Sie das vorprogrammierte Programm auf. Teil 4. Fehlerbehebung: Das Gerät funktioniert nicht, kein Licht: Überprüfen Sie die Netzverbindung und die Hauptsicherung. Keine Reaktion auf den DMX-Controller: Überprüfen Sie die DMX-Anschlüsse und -Kabel auf korrekte Verbindung.

  • Page 14: Teil 6: Technische Daten

    Teil 6: Technische Daten: SlimPAR1266 MODELLBEZEICHNUNG: Produktart: LED PAR Scheinwerfer Farbspektrum: RGBAW/UV LED Anzahl: LED Typ: 6W 6-in-1 Abstrahlwinkel: 25° DMX Eingang: 3-pin XLR männlich DMX Ausgang: 3-pin XLR weiblich DMX Modus: 10, 6, 4, 3 oder 2 Kanäle DMX Funktionen: Master Dimmer, Farbwechsel, Farbfading, Musiksteuerung, Stroboskop Standalone Funktionen: Musiksteuerung, Stroboskop, Statische Farben, Farbwechsel, Master/Slave.

  • Page 15: Teil 8: Gewährleistungsbedingungen

    Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet.
  • Page 16 SlimPAR1266 Bestellnummer: A-000000-05939 www.destilan.de...
  • Page 17 ENGLISH Table of contests Part 1: Warnings: ........................17 1.2 Safety instructions: ......................18 1.3 Intended use: ........................19 Part 2: Installation: ........................19 Part 3: Functions: ........................20 3.1 Functions and operations: ....................20 3.2 Operating modes and setting of the on-board menu: ............21 3.3 Infrared remote controle (included) .................

  • Page 18: Part 1: Warnings

    We congratulate you on the purchase of an INVOLIGHT "SlimPAR1266"! With this device you are the owner of a high-quality and professional LED effect with the latest technology. In order to make your " SlimPAR1266" long lasting, please read these instructions carefully before putting it into operation.

  • Page 19: Safety Instructions

    1.2 Safety instructions: This information sheet contains important information on the safe operation of the device. Ensure that this information is available to all persons using this device. The rating plate is located on the underside of the product. Please read all warnings and operating instructions carefully before using this unit. Keep this manual for future reference.

  • Page 20: Intended Use

    1.3 Intended use: This device is a spotlight that can be used to create lighting effects. This device is for professional applications only, for example on stages, discos, theaters, etc. and is not suitable for room lighting in houses. This product is approved for use only at 100-240 VAC / 50-60 Hz AC and is designed for indoor use only.

  • Page 21: Part 3: Functions

    Part 3: Functions: 3.1 Functions and operations: 2.DMX-OUT 5. LED-Display 2.POWER-OUT 3.DMX-IN 1.POWER-IN Pic.1 Backside 1. POWER IN: IEC mains power input socket with fuse holder for F3A 250V fuse. Connection via the supplied IEC mains cable. 2. POWER OUT: IEC Power Outlet Jack 3.

  • Page 22: Operating Modes And Setting Of The On-Board Menu

    3.2 Operating modes and setting of the on-board menu: MENU - To select the operating mode. ENTER - Activates the setting process of a menu point or saves a setting. UP - Increases the setting value. DOWN - Decreases the setting value. The "SlimPAR1266"...
  • Page 23 AUTOMATIC CONTROL: "Auto". Press the "Menu" button repeatedly until the display shows Now the unit plays the automatic "AU-1" "AU-2" program. Press "Enter" again to select . With the "Up" and "Down" buttons, you can now set the desired automatic program. MUSIC CONTROL: "Sound"...

  • Page 24: Infrared Remote Controle (Included)

    3.3 Infrared remote controle (included) The supplied remote control also allows the "SlimPAR1266" to be controlled without a DMX controller and offers much more possibilities than the functions available via the on-board menu. Make sure the remote control is pointing directly at the unit and there are no obstructions between the unit and the remote control.
  • Page 25 Green from 0 – 100% 20-29 Blue from 0 – 100% 30-39 White from 0 – 100% 40-49 Amber from 0 – 100% 50-59 UV from 0 – 100% 60-69 Yellow 70-79 Magenta 80-89 Cyan 90-99 Dark orange 100-109 Green yellow 110-119 Salmon 120-129...
  • Page 26 Turquoise 130-139 Light Green 140-149 Orange 150-159 Lavender 160-169 Light blue 170-179 Dark blue 180-189 Pink 190-255 No Function 10-69 Colour fading from slow to fast 70-129 Colour change from slow to fast 130-189 Colour fading in sound mode from slow to fast 190-255 Colour change in the sound mode from slow to fast 6-Channel Mode:...

  • Page 27: Connections In "Dmx" Mode

    Green yellow 110-119 Salmon 120-129 Turquoise 130-139 Light Green 140-149 Orange 150-159 Lavender 160-169 Light blue 170-179 Dark blue 180-189 Pink 190-255 No Function 10-69 Colour fading from slow to fast CH10 70-129 Colour change from slow to fast 130-189 Colour fading in sound mode from slow to fast 190-255 Colour change in the sound mode from slow to fast...

  • Page 28: Stand-Alone Operation

    3.7 Stand-alone operation: The "SlimPAR1266" can also be used in stand-alone mode without a DMX controller. Disconnect the "SlimPAR1266" from the controller and call the pre programmed program. Part 4. Troubleshooting: The device does not work, no light: Check the mains connection and the main fuse. No response to the DMX controller: Check the DMX connectors and cables for correct connection.

  • Page 29: Part 6. Technical Data

    Part 6. Technical Data: SlimPAR1266 MODELNAME: Product type: LED PAR Colour spectrum: RGBAW/UV LED Number: LED Type: 6W 6-in-1 Beam angle: 25° DMX Input: 3-pin XLR male DMX Output: 3-pin XLR female DMX Mode: 10, 6, 4, 3 or 2 Channels DMX Functions: Master dimmer, colour change, colour fading, music control, strobe Stand alone Functions:...

  • Page 30: Part 7: Environmental Protection

    WEEE-Reg.-Nr. Deutschland: DE51964046 Part 8: Warranty conditions: INVOLIGHT devices are subject to the valid legal warranty provisions. Check with your dealer for the valid warranty conditions. The following conditions apply when purchasing an INVOLIGHT product: Only authorized dealers determined by INVOLIGHT may carry out repairs to INVOLIGHT devices. The warranty claim expires if an unauthorized service, technician or a private person undertakes a repair attempt or opens the device.
  • Page 31 SlimPAR1266 Article code: A-000000-05939 www.destilan-deutschland.de...
  • Page 32 Ру сский Содержание Часть 1: Предупреждения....................... 32 1.1 общие сведения значений символов и предупреждений: .......... 32 1.2 Указания по технике безопасности: ................33 1.3 Использование по назначению: ..................34 Часть 2: Установка........................34 Часть 3: Функции........................35 3.1 Элементы управления и индикации: ................35 3.2 Режимы...

  • Page 33: Часть 1: Предупреждения

    Поздравляем Вас с покупкой INVOLIGHT «SlimPAR1266»! Вы стали владельцем профессионального, высококачественного, с новейшими технологиями, светодиодного эффекта освещения. Для обеспечения надежного функционирования «SlimPAR1266» в течение длительного времени, внимательно прочтите данное руководство, перед началом эксплуатации устройства. В случае возникновения вопросов, связанных с...

  • Page 34: Указания По Технике Безопасности

    1.2 Указания по технике безопасности: Эта информация содержит важные указания по безопасной эксплуатации прибора. Убедитесь в том, что эти сведения доступны всем, кто использует данное устройство. Пожалуйста, прочтите внимательно все предупреждения и инструкции по эксплуатации перед использованием этого светового прибора. Сохраняйте это руководство на протяжении всего времени эксплуатации...

  • Page 35: Использование По Назначению

    1.3 Использование по назначению: INVOLIGHT «SlimPAR1266», это светодиодный прожектор модельного типа PAR применяемый для создания декоративных световых эффектов. Предназначен для профессионального использования, например, на сценах, дискотеках, в театрах и.т.д. Не рекомендуется эксплуатация в домашних условиях. Прибор должен использоваться только персоналом, имеющим достаточные физические, сенсорные и...

  • Page 36: Часть 3: Функции

    Часть 3: Функции. 3.1 Элементы управления и индикации: Рис.1 Задняя часть корпуса 2.DMX-выход 5. LED-Дисплей 2.POWER-выход 3.DMX-вход 1.POWER-вход 1. POWER вход - IEC входной разъем с предохранителем F1A 250V для подключения кабеля питания. 2. POWER выход - IEC выходной разъем для подключения кабеля питания следующего прибора. 3.
  • Page 37 MENU – Для выбора режима. ENTER - Процесс активации регулировки пункта меню или сохранение выбранной настройки. UP – Значение «вверх» регулировки по меню. DOWN – Значение «вниз» регулировки по меню. SlimPAR1266 имеет различные режимы работы, которые можно выбрать через дисплей - меню (См. рис.1 задняя...
  • Page 38 Автоматическое управление: „Auto“. Клавишей „Menu“ выберите на дисплее Прибор начнет воспроизводить автоматическую „AU-1“ - „AU-2“. программу. Нажатием на клавишу „Enter“ можно выбрать авто-программы Для выбора между ними используйте клавиши „Up“ и „Down“. Режим Sound (звуковая активация): Sound Клавишей „Menu“ выберите на дисплее „ “.

  • Page 39: Универсальный Инфракрасный Пульт Дистанционного Управления

    MASTER/SLAVE-режим: «SlimPAR1266» можно связать с другими аналогичными приборами для синхронности воспроизведения авто программ. В этом режиме настройка авто-программ происходит на одном приборе «Master» (ведущем), все остальные подключенные к нему устанавливаются как ведомые (Slave). Slav Клавишей „Menu“ выберите на дисплее опцию „ “...

  • Page 40: Назначение Dmx-Каналов В Таблице

    3.4 Назначение DMX-каналов в таблице: Примечание: Для настройки и управления по DMX необходимы базовые знания в области «DMX-512» Ниже в таблице будут перечислены каналы и их функции по стандарту DMX-512 для управления с помощью DMX-контроллера. 2-канальный режим: Канал Значение Функция Диммер...
  • Page 41 Красный 0 – 100% 10-19 Зеленый 0 – 100% 20-29 Синий 0 – 100% 30-39 Белый 0 – 100% 40-49 Амбер 0 – 100% 50-59 UV 0 – 100% 60-69 Желтый 70-79 Пурпурный 80-89 Голубой 90-99 Темно-оранжевый 100-109 Зеленый + желтый 110-119 Оранжевый+Розовый...

  • Page 42: Соединения В Режиме „Dmx

    UV 0 – 100% 0-255 Отсутствует функция Красный 0 – 100% 10-19 Зеленый 0 – 100% 20-29 Синий 0 – 100% 30-39 Белый 0 – 100% 40-49 Амбер 0 – 100% 50-59 UV 0 – 100% 60-69 Желтый 70-79 Пурпурный 80-89 Голубой...

  • Page 43: Подключения В Режиме „Master/Slave

    Для установок с очень длинным DMX-кабелем или из-за высоких электрических помех, например, на дискотеке, рекомендуется использовать «DMX-терминатор». «DMX терминатор» будет служить XLR- разъему как сопротивление 120 Ом. между контактами 2 и 3, и вставляется в последний выходной разъем DMX-линии. 3.6 Подключения в режиме „Master/Slave“: Эта...

  • Page 44: Часть 6: Технические Характеристики

    ВАЖНОЕ ПРИМЕЧАНИЕ: Отключите устройство от сети перед проведением работы! Все винты снаружи на корпусе должны быть затянуты и не содержать признаков коррозии. Корпус устройства, монтажные кронштейны и место установки (например, потолок или ферма) не должны быть деформированы, сверление дополнительных отверстий в монтажных кронштейнах не допускается. Регулярно...

  • Page 46: Декларация О Соответствии

    дистрибьютору или в местную компанию по переработке. Уважайте местные экологические правила. Декларация о соответствии: Продукты INVOLIGHT соответствуют основным требованиям и другим соответствующим спецификациям директив Директива по электромагнитной совместимости 2014/30 / ЕС и Директива LVD 2014/35 / ЕС. ООО «ИНВАСК» Адрес: 143406, Московская область, Красногорск, ул. Ленина, дом 3 Б...
  • Page 47 SlimPAR1266 Order code: A-000000-05939...
