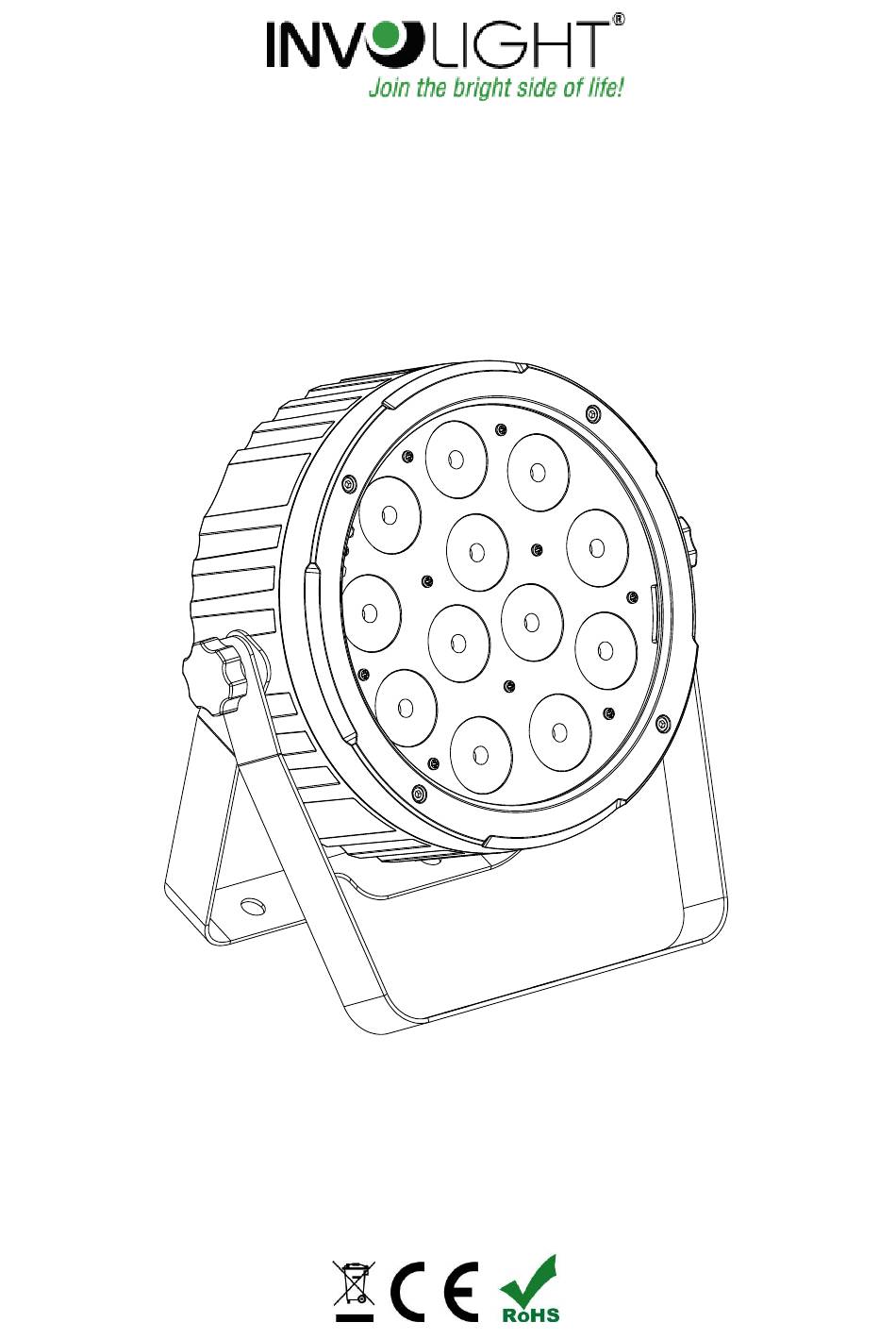

Bedienungsanleitung
User Manual
Руководство по эксплуатации.
SlimPAR1212 PRO
LEDPAR
12 x12W RGBWA/UV 6-in-1 LED's

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SlimPAR1212 PRO and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for involight SlimPAR1212 PRO

Summary of Contents for involight SlimPAR1212 PRO

  • Page 1 Bedienungsanleitung User Manual Руководство по эксплуатации. SlimPAR1212 PRO LEDPAR 12 x12W RGBWA/UV 6-in-1 LED's...

  • Page 2: Table Of Contents

    DEUTSCH Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Funktionen: ........................5 3.1 Anschlüsse, Bedien- und Anzeigeelemente: ..............5 3.2 Betriebsarten und Einstellung des On-Board Menüs: ............

  • Page 3: Teil 1: Warnhinweise

    Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „SlimPAR1212 PRO“! Mit diesem Gerät sind Sie Eigentümer eines äußerst hochwertigen und professionellen LED Floor Spots. Damit Ihnen Ihr „SlimPAR1212 PRO“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler.

  • Page 4: Sicherheitshinweise

    1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl.

  • Page 5: Bestimmungsgemäße Verwendung

    1.3 Bestimmungsgemäße Verwendung: Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc. vorgesehen und ist nicht für die Raumbeleuchtung in Haushalten geeignet. Dieses Produkt ist nur für den Anschluss an 100-240 VAC / 50-60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

  • Page 6: Teil 3: Funktionen

    Teil 3: Funktionen: 3.1 Anschlüsse, Bedien- und Anzeigeelemente: Abb.1 Gehäuserückseite 1. DMX-IN: 3-polige männliche XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Mischpult). 2. DMX-OUT: 3-polige weibliche XLR-Buchse zum Weiterleiten des DMX-Steuersignals. POWERCON-Kompatibel Netzstromeingang. POWERCON-Kompatibel Netzstromausgang. 5. LED-DISPLAY - Zeigt Betriebsmodus und den Wert einzelner Funktionen an.

  • Page 7: Betriebsarten Und Einstellung Des On-Board Menüs

    UP - Erhöht Werte beim Einstellvorgang. DOWN - Verringert Werte beim Einstellvorgang. Der SlimPAR1212 PRO verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü (Siehe Abb.1 Gehäuserückseite) eingestellt werden können. Drücken Sie zunächst immer „Menu“ so oft, bis die einzustellende Funktion erreicht ist.
  • Page 8 Der Silent-Modus bezieht sich auf den musikgesteuerten Betrieb. Ist der Silent- Modus deaktiviert „OFF“ läuft das aktuelle Programm des Gerätes langsam weiter wenn keine weiteren Musik-signale SILE Der Silent-Modus (Bassimpulse) eingehen. Ist der Silent- Modus aktiviert „ON“ schalten sich die Lichtstrahlen des Gerätes aus (BLACKOUT) wenn keine weiteren Musik- signale (Bassimpulse) eingehen.

  • Page 9: Infrarot-Fernbedienung (Im Lieferumfang Enthalten)

    “. Mit den „Up“ und „Down“ Tasten können Sie nun die gewünschte Startadresse einstellen. MASTER/SLAVE-BETRIEB: Der „SlimPAR1212 PRO“ kann mit weiteren Geräten verlinkt werden. Um ein Gerät als „Slave“ einzustellen, Slav drücken Sie die Taste „Menu“ bis im Display „...

  • Page 10: Belegung Der Dmx Kanäle In Der Übersicht

    3.4 Belegung der DMX Kanäle in der Übersicht: HINWEIS: Es werden Grundkenntnisse für den Steuerstandard DMX512 vorausgesetzt, damit das Gerät mit einem DMX-Controller korrekt bedient und programmiert werden kann. 2-Kanal Modus: Kanal Wert Funktion Dimmer von 0 – 100% 0-255 Keine Funktion Rot von 0 –...
  • Page 11 Grün von 0 – 100% 20-29 Blau von 0 – 100% 30-39 Weiß von 0 – 100% 40-49 Amber von 0 – 100% 50-59 UV von 0 – 100% 60-69 Yellow 70-79 Magenta 80-89 Cyan 90-99 Dark orange 100-109 Green yellow 110-119 Salmon 120-129...
  • Page 12 11-Kanal Modus: Dimmer von 0 – 100% 0-255 0-255 LED Stroboskop (0-100%) Rot von 0 – 100% 0-255 Grün von 0 – 100% 0-255 Blau von 0 – 100% 0-255 Weiß von 0 – 100% 0-255 Amber von 0 – 100% 0-255 UV von 0 –...

  • Page 13: Verbindungen In Der Betriebsart „Dmx

    DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. „Slave“ Modus: Kann über IR-Fernbedienung eingestellt werden. 3.7 Stand-Alone-Betrieb: Der „SlimPAR1212 PRO“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „SlimPAR1212 PRO“ vom Controller und rufen Sie das vorprogrammierte Programm auf. Teil 4. Fehlerbehebung: Das Gerät funktioniert nicht, kein Licht:...

  • Page 14: Teil 5: Wartung

    Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Teil 5: Wartung: Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. WICHTIGER HINWEIS: Trennen Sie das Gerät vor Wartungsarbeiten vom Netz! Verwendete Schrauben müssen fest angezogen werden und dürfen keine Rostspuren zeigen.

  • Page 15: Teil 6: Technische Daten

    Teil 6: Technische Daten: SlimPAR1212 PRO MODELLBEZEICHNUNG: Produktart: LED PAR Scheinwerfer Farbspektrum: RGBAW/UV LED Anzahl: LED Typ: 12W 6-in-1 Abstrahlwinkel: 25° DMX Eingang: 3-pin XLR männlich DMX Ausgang: 3-pin XLR weiblich DMX Modus: 11, 6, 5, 3 oder 2 Kanäle...

  • Page 16: Teil 7: Umweltschutz

    Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet.
  • Page 17 SlimPAR1212 PRO Bestellnummer: A-000000-05940 www.involight.com...
  • Page 18 ENGLISH Table of contents Part 1: Warnings: ........................18 1.1 Overview of the meaning of symbols and signal words: ..........18 1.2 Safety instructions: ......................19 1.3 Intended use: ........................20 Part 2: Installation: ........................20 Part 3: Functions: ........................21 3.1 Operations: ........................

  • Page 19: Part 1: Warnings

    LED effect with the latest technology. In order to make your " SlimPAR1212 PRO" long lasting, please read these instructions carefully before putting it into operation. If you have any questions, please contact your local INVOLIGHT dealer.

  • Page 20: Safety Instructions

    1.2 Safety instructions: This information sheet contains important information on the safe operation of the device. Ensure that this information is available to all persons using this device. The rating plate is located on the underside of the product. Please read all warnings and operating instructions carefully before using this unit. Keep this manual for future reference.

  • Page 21: Intended Use

    1.3 Intended use: This device is a spotlight that can be used to create lighting effects. This device is for professional applications only, for example on stages, discos, theaters, etc. and is not suitable for room lighting in houses. This product is approved for use only at 100-240 VAC / 50-60 Hz AC and is designed for indoor use only.

  • Page 22: Part 3: Functions

    Part 3: Functions: 3.1 Operations: Pic.1 Backside 1. DMX-IN: 3-pin male XLR jack for connecting a DMX controller (for example DMX mixer). 2. DMX-OUT: 3-pin female XLR socket for routing the DMX control signal. POWERCON- Compatible mains input. POWERCON- Compatible mains input. 5.

  • Page 23: Operating Modes And Setting Of The On-Board Menu

    DOWN - Decreases the setting value. The SlimPAR1212 PRO has several modes of operation, all of which can be set via the on-board menu (See Pic.1 Backside). Always press "Menu" repeatedly until the function to be set is reached. With "Enter" you reach the individual, adjustable values.
  • Page 24 Silent mode refers to music-controlled operation. If the silent mode is deactivated "OFF", the current program of the device continues to run slowly if no further music SILE Silence Mode signals (bass impulses) are received. If the silent mode is activated "ON", the light beams device switch...

  • Page 25: Infrared Remote Control (Included)

    The interconnected devices are now working synchronously. 3.3 Infrared remote control (included): The supplied remote control also allows the "SlimPAR1212 PRO" to be controlled without a DMX controller and offers much more possibilities than the functions available via the on-board menu.

  • Page 26: Assignment Of The Dmx Channels In The Overview

    3.4 Assignment of the DMX channels in the overview: NOTE: Basic knowledge of the DMX512 control standard is required so that the device can be correctly operated and programmed with a DMX controller. 2-Channel Mode: Channel Value Function Dimmer from 0 – 100% 0-255 No Function Red from 0 –...
  • Page 27 Green from 0 – 100% 20-29 Blue from 0 – 100% 30-39 White from 0 – 100% 40-49 Amber from 0 – 100% 50-59 UV from 0 – 100% 60-69 Yellow 70-79 Magenta 80-89 Cyan 90-99 Dark orange 100-109 Green yellow 110-119 Salmon 120-129...
  • Page 28 11- Channel Mode: Dimmer from 0 – 100% 0-255 0-255 LED Stroboscope (0-100%) Red from 0 – 100% 0-255 Green from 0 – 100% 0-255 Blue from 0 – 100% 0-255 White from 0 – 100% 0-255 Amber from 0 – 100% 0-255 UV from 0 –...

  • Page 29: Connections In "Dmx" Mode

    "Slave" mode: Can be set via IR remote control 3.7 Stand-alone operation: The "SlimPAR1212 PRO" can also be used in stand-alone mode without a DMX controller. Disconnect the "SlimPAR1212 PRO" from the controller and call the pre programmed program Part 4. Troubleshooting: The device does not work, no light: Check the mains connection and the main fuse.

  • Page 30: Part 5. Maintenance

    Part 5. Maintenance: IMPORTANT NOTE: Disconnect the device from the power supply before servicing! Screws used must be tightened and may not show rust marks. The housing, the mounting bracket and the mounting location (e.g., ceiling or traverse) may not be adapted, e.g. do not drill additional holes in mounting brackets, change the connections, etc.

  • Page 31: Part 6. Technical Data

    Part 6. Technical Data: SlimPAR1212 PRO MODEL NAME: Product type: LED PAR Colour spectrum: RGBAW/UV LED Number: LED Type: 12W 6-in-1 Beam angle: 25° DMX Input: 3-pin XLR male DMX Output: 3-pin XLR female DMX Mode: 11, 6, 5, 3 or 2 Channels...

  • Page 32: Part 7: Environmental Protection

    WEEE-Reg.-Nr. Deutschland: DE 91898274 Part 8: Warranty conditions: INVOLIGHT devices are subject to the valid legal warranty provisions. Check with your dealer for the valid warranty conditions. The following conditions apply when purchasing an INVOLIGHT product: Only authorized dealers determined by INVOLIGHT may carry out repairs to INVOLIGHT devices. The warranty claim expires if an unauthorized service, technician or a private person undertakes a repair attempt or opens the device.
  • Page 33 SlimPAR1212 PRO Article code: A-000000-05940 www.involight.com...
  • Page 34 Ру сский Содержание Часть 1: Предупреждения....................... 34 1.1 общие сведения значений символов и предупреждений: .......... 34 1.2 Указания по технике безопасности: ................35 1.3 Использование по назначению: ..................36 Часть 2: Установка........................36 Часть 3: Функции........................37 3.1 Элементы управления и индикации: ................37 3.2 Режимы...

  • Page 35: Часть 1: Предупреждения

    Вы стали владельцем профессионального, высококачественного, с новейшими технологиями, светодиодного эффекта освещения. Для обеспечения надежного функционирования «SlimPAR1212 PRO» в течение длительного времени, внимательно прочтите данное руководство, перед началом эксплуатации устройства. В случае возникновения вопросов, связанных с приобретенным прибором, пожалуйста, обратитесь к ближайшему дилеру INVOLIGHT.

  • Page 36: Указания По Технике Безопасности

    1.2 Указания по технике безопасности: Эта информация содержит важные указания по безопасной эксплуатации прибора. Убедитесь в том, что эти сведения доступны всем, кто использует данное устройство. Пожалуйста, прочтите внимательно все предупреждения и инструкции по эксплуатации перед использованием этого светового прибора. Сохраняйте это руководство на протяжении всего времени эксплуатации...

  • Page 37: Использование По Назначению

    умственные способности, а также соответствующие знания и опыт. Другие лица могут использовать прибор только под руководством компетентного лица или после его инструктирования. Обратите внимание при выборе места установки, убедитесь, что световой прибор «SlimPAR1212 PRO» не будет подвергаться воздействию избыточного тепла, влаги и пыли.

  • Page 38: Часть 3: Функции

    или по DMX). Все установки настраиваются с помощью меню. В DMX-режиме прибор управляется по 11, 6, 5, 3 или 2 DMX-каналам. Также «SlimPAR1212 PRO» может управляться от дистанционного инфракрасного пульта, который идет в комплекте с прибором! Подробнее о функциях ИК-пульта см. руководство по эксплуатации п. 3.3...
  • Page 39 UP – Значение «вверх» регулировки по меню. DOWN – Значение «вниз» регулировки по меню. SlimPAR1212 PRO имеет различные режимы работы, которые можно выбрать через дисплей - меню (См. рис.1 задняя часть корпуса) и установить. Для этого необходимо нажать „Menu“ и выбрать ту опцию для...
  • Page 40 Режим работы Master/Slave. При выбранном режиме прибор работает как «Slave» Мастер/Ведомый SLAV Slave (ведомый). Управление через InFr Включение/выключение ИК-пульта. ИК-пульт ДУ Автоматическое управление: „Auto“. Клавишей „Menu“ выберите на дисплее Прибор начнет воспроизводить автоматическую „AU-1“ - „AU-2“. программу. Нажатием на клавишу „Enter“ можно выбрать авто-программы Для...

  • Page 41: Универсальный Инфракрасный Пульт Дистанционного Управления

    3.3 Универсальный инфракрасный пульт дистанционного управления: (поставляется в комплекте) Пульт дистанционного управления позволяет управлять «SlimPAR1212 PRO» без DMX-контроллера и предлагает значительно больше возможностей, чем с помощью ручного управления по меню. Убедитесь, что пульт дистанционного управления направлен непосредственно на устройство, чтобы между...

  • Page 42: Назначение Dmx-Каналов В Таблице

    3.4 Назначение DMX-каналов в таблице: Примечание: Для настройки и управления по DMX необходимы базовые знания в области «DMX-512» Ниже в таблице будут перечислены каналы и их функции по стандарту DMX-512 для управления с помощью DMX-контроллера. 2-канальный режим: Канал Значение Функция Диммер...
  • Page 43 5-канальный режим: Канал Значение Функция Диммер от 0 – 100% 0-255 LED-Строб (0-100%) 0-255 Отсутствует функция Красный 0 – 100% 10-19 Зеленый 0 – 100% 20-29 Синий 0 – 100% 30-39 Белый 0 – 100% 40-49 Амбер 0 – 100% 50-59 UV 0 –...
  • Page 44 6-канальный режим: Канал Значение Функция Красный 0 – 100% 0-255 Зеленый 0 – 100% 0-255 Синий 0 – 100% 0-255 Белый 0 – 100% 0-255 Амбер 0 – 100% 0-255 UV 0 – 100% 0-255 11-канальный режим: Канал Значение Функция Диммер...

  • Page 45: Соединения В Режиме „Dmx

    Отсутствует функция Смена цвета (эффект затухания) от медленного к быстрому 10-69 Изменение цвета медленно - быстро 70-129 CH10 Смена цвета от звуковой активации (эффект затухания) от медленного 130-189 к быстрому Изменение цвета от звуковой активации медленно - быстро 190-255 Отсутствует функция Белый, температура...

  • Page 46: Подключения В Режиме „Master/Slave

    аппарата, затем подключите DMX-«выход» первого вспомогательного аппарата с DMX-входом второго вспомогательного аппарата и так далее. 3.7 Автономный режим: «SlimPAR1212 PRO» может также использоваться в Автономном режиме без установки DMX-контроллера. Для этого отсоедините «SlimPAR1212 PRO» от контроллера и активируйте встроенные программы. Часть 4. Устранение неполадок: Устройство...

  • Page 47: Часть 5: Обслуживание

    Часть 5: Обслуживание. ВАЖНОЕ ПРИМЕЧАНИЕ: Отключите устройство от сети перед проведением работы! Все винты снаружи на корпусе должны быть затянуты и не содержать признаков коррозии. Корпус устройства, монтажные кронштейны и место установки (например, потолок или ферма) не должны быть деформированы, сверление дополнительных отверстий в монтажных кронштейнах не допускается. Регулярно...

  • Page 48: Часть 6: Технические Характеристики

    Часть 6: Технические характеристики. Наименование модели: SlimPAR1212 PRO Тип прибора: Светодиодный прожектор PAR Цветовая гамма: RGBAW/UV Количество светодиодов: LED Тип: 12Вт 6-в-1 Угол раскрытия луча: 25° DMX вход: 3-контактный разъем XLR-«вход» DMX выход: 3-контактный разъем XLR-«выход» DMX режим: 11, 6, 5, 3 или 2 DMX-канала...

  • Page 49: Часть 7: Охрана Окружающей Среды

    дистрибьютору или в местную компанию по переработке. Уважайте местные экологические правила. Декларация о соответствии: Продукты INVOLIGHT соответствуют основным требованиям и другим соответствующим спецификациям директив Директива по электромагнитной совместимости 2014/30 / ЕС и Директива LVD 2014/35 / ЕС. ООО «ИНВАСК» Адрес: 143406, Московская область, Красногорск, ул. Ленина, дом 3 Б...
  • Page 50 SlimPAR1212 PRO Order code: A-000000-05940 www.involight.com...
