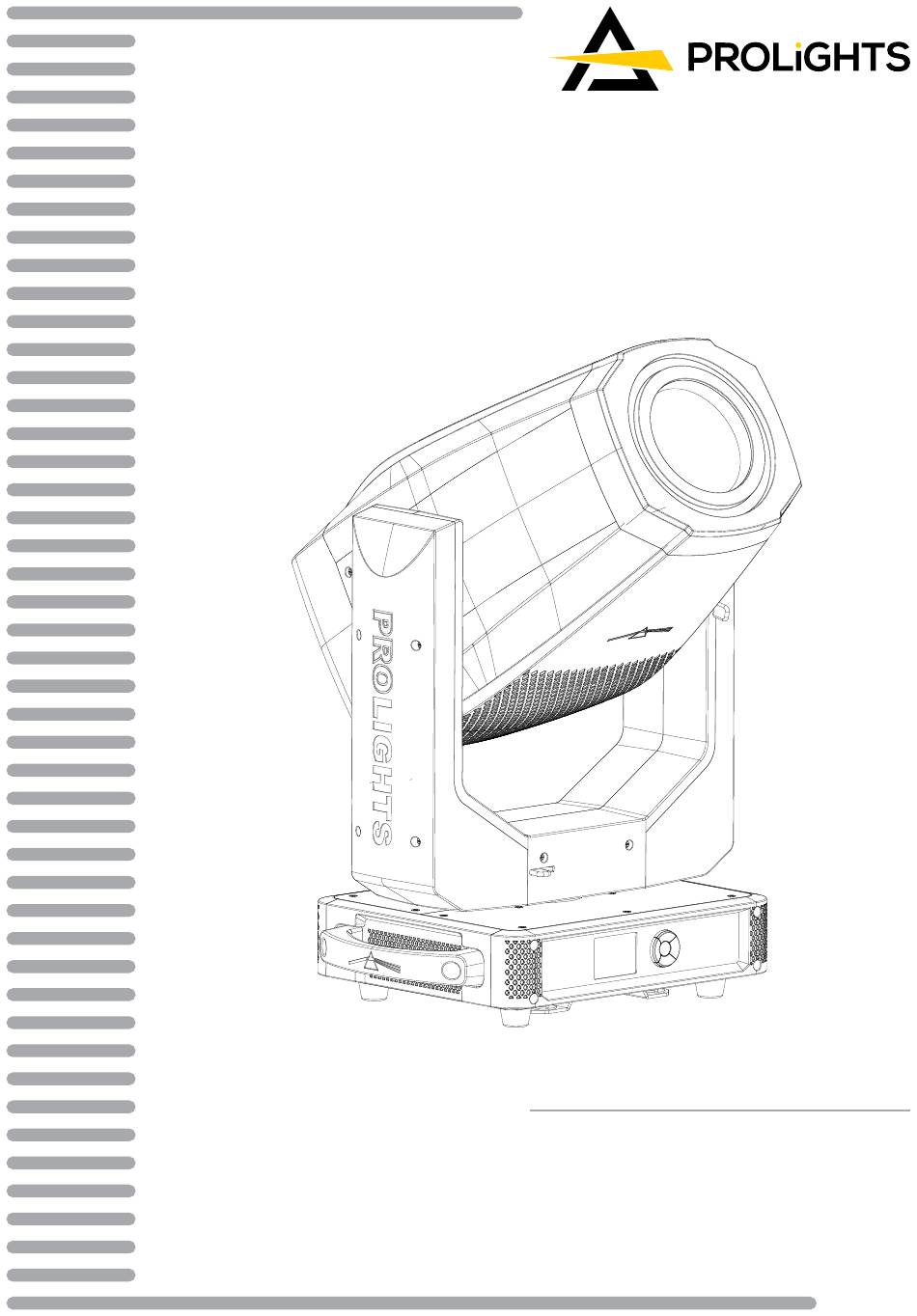

  • Page 1 RA2000PROFILEHB LED MOVING PROFILE USER MANUAL MANUALE UTENTE EN - IT...
  • Page 2 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.

  • Page 3: Table Of Contents

    4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 2 Fuse replacement 4. 3 Trouble shooting 4. 3 Trouble shooting Packing content • RA2000PROFILEHB • Power cable • OS25 (2 pcs) • Safety cable • User manual...

  • Page 4: General Instructions

    RA2000PROFILEHB WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with •...
  • Page 5 RA2000PROFILEHB - 1 - TECHNICAL DRAWING Technical drawing Fig.1...

  • Page 6: Operating Elements And Connections

    RA2000PROFILEHB 1.1 OPERATING ELEMENTS AND CONNECTIONS 1. MOVING HEAD 2. TILT Mechanism Lock and Release 3. ROTARY ARM 4. PAN Mechanism Lock and Release 5. BASE 6. HANDLE 7. CONTROL PANEL with TFT display and 5 button used to access the control panel functions and manage them.

  • Page 7: Installation

    2.1 MOUNTING The RA2000PROFILEHB may be set up on a solid and even surface. By means of the fixing facilities of the baseplate, the unit can also be mounted upside down to a cross arm. The base plate is shown in fig.3. For fixing, stable mounting clips are required.

  • Page 8: Functions And Settings

    Connect the supplied main cable to a socket (100-240V~/50-60Hz). The unit will run built-in program to reset all motors to their home position. Shortly after that the RA2000PROFILEHB is ready for operation. To switch off, disconnect the mains plug from the socket. For a more convenient operation it is recom- mended to connect the unit to a socket which can be switched on and off via light switch.

  • Page 9: Menu Structure

    RA2000PROFILEHB 3.3 MENU STRUCTURE MENU CONNECT ð ð Address Value (1-512) ð DMX Mode Standard 38Ch Standard 38Ch Standard 40Ch Extended 39Ch Extended 41Ch Extended 42Ch Wireless ð ð Receive On/Off ON/OFF Default :Off ð Receive Reset NO/YES Default :No ð...
  • Page 10 RA2000PROFILEHB Color ð Value (000-255) for each function Gobo RGobo PrismRot. Effect REffect Focus Zoom Frost 1 Frost 2 Iris Fr.shutters Rot. Fr.shutter 1 Move. Fr.shutter 1 Swiv. Fr.shutter 2 Move. Fr.shutter 2 Swiv. Fr.shutter 3 Move. Fr.shutter 3 Swiv.
  • Page 11 RA2000PROFILEHB ð ð Adjust Value (000-255) for each function Tilt Cyan Magenta Yellow Color Gobo RGobo Prism Rot Prism Effect Focus Zoom Frost 1 Frost 2 Iris Fr.shutters Rot. Fr.shutter 1 M1 Fr.shutter 1 M2 Fr.shutter 2 M1 Fr.shutter 2 M2 Fr.shutter 3 M1...

  • Page 12: Linking

    For operation via a light control unit with DMX512 protocol, simply connect RA2000PROFILEHB to the controller. The projector has a DMX channel configuration that can be accessed from the control panel. In order to control RA2000PROFILEHB with a light control unit, the DMX start address must be set for the first DMX channel.

  • Page 13: Wireless Settings

    At this point connect the DMX console to the WiFi unit to open the communication with the RA2000PROFILEHB. • To reset the unit, select the Wireless Reset function using the UP/DOWN buttons, press the ENTER button until the display shows Connect, then select Wireless, then press the ENTER button.

  • Page 14: Ethernet

    RA2000PROFILEHB To activate the mode use the UP/DOWN buttons and select the Yes option. • Press the ENTER button to confirm the selection. • Press the LEFT button to go back or wait a few seconds to exit the setup menu.

  • Page 15: Fans Mode

    RA2000PROFILEHB view of the display when the unit is hanging upside down. Select YES to activate the function or NO to deactivate it. Warn Cue - Warning of error. Use the arrow keys to select OFF or ON depending on whether or not the display shows error warnings.

  • Page 16: Auto And Manual Test

    NOTE: if the Motor fast mode is active, the speeds of all the engines increase to the maximum possible. The RA2000PROFILEHB manages all the motors in a “smooth” mode by default, when the Motor fast mode is activated the speeds increase to max and the smooth is lost.

  • Page 17: Connection Of The Dmx Line

    RA2000PROFILEHB 3.19 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 18: Dmx Control

    RA2000PROFILEHB 3.21 DMX CONTROL 38 Ch 39 Ch 40 Ch 41 Ch 42 Ch FUNCTION Value PAN 8bit 0~100% 000 - 255 PAN 16bit 0~100% 000 - 255 TILT 8bit 0~100% 000 - 255 TILT 16bit 0~100% 000 - 255...
  • Page 19 RA2000PROFILEHB 38 Ch 39 Ch 40 Ch 41 Ch 42 Ch FUNCTION Value COLOR Open 000 - 004 Open+Color1 005 - 009 Color1 010 - 013 Color1+Color2 014 - 018 Color2 019 - 022 Color2+ Color3 023 - 027 Color3...
  • Page 20 RA2000PROFILEHB 38 Ch 39 Ch 40 Ch 41 Ch 42 Ch FUNCTION Value RGOBO FINE 000 - 255 PRISM ROT Open 000 - 005 Insertion and Positioning from 0-360(Index) 006 - 191 Slowest to fastest (Forward Spin) 192 - 223...
  • Page 21 RA2000PROFILEHB 38 Ch 39 Ch 40 Ch 41 Ch 42 Ch FUNCTION Value EFFECT WHEEL 0~100% 000 - 255 ROT EFFECT Open/No Function 000 - 003 Forward stop to fastest 004 - 127 Stop 128 - 131 Reverse stop to fastest...
  • Page 22 RA2000PROFILEHB 38 Ch 39 Ch 40 Ch 41 Ch 42 Ch FUNCTION Value SHUTTERS MACROS No Function 000 - 003 Macro 1 004 - 011 Macro 2 012 - 018 Macro 3 019 - 025 Macro 4 026 - 032...
  • Page 23 RA2000PROFILEHB 38 Ch 39 Ch 40 Ch 41 Ch 42 Ch FUNCTION Value FAN CONTROL No Function 000-001 Linear fan speed 100 to 0% 002-201 Auto Mode 202-207 Silent Mode 208-213 Studio Mode 214-219 Performance Mode 220-225 Follow output/A Kind of auto mode...

  • Page 24: Color - Gobos Wheel

    RA2000PROFILEHB 3.22 COLOR - GOBOS WHEEL OPEN CRI 83 CONGO BLUE DARK RED ORANGE DEEP GREEN BLUE BRILLANTE 2.80 mm...

  • Page 25: Maintenance

    RA2000PROFILEHB - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.

  • Page 26: Troubleshooting

    RA2000PROFILEHB 4.3 TROUBLESHOOTING Problems Possible causes Checks and remedies No mains supply Check the power supply voltage • • Dimmer fader set to 0 Increase the value of the dimmer channels • • All color faders set to 0 Increase the value of the color channels •...
  • Page 28 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.
  • Page 29 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi 4. 3 Risoluzione dei problemi • RA2000PROFILEHB Contenuto dell'imballo: • Cavo di alimentazione • OS25 (2 pz) • Cavo di sicurezza...

  • Page 30: Sicurezza

    RA2000PROFILEHB ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla •...
  • Page 31 RA2000PROFILEHB - 1 - DISEGNO TECNICO Disegno tecnico Fig.1...

  • Page 32: Elementi Di Comando E Di Collegamento

    RA2000PROFILEHB 1.1 ELEMENTI DI COMANDO E DI COLLEGAMENTO 1. TESTA MOBILE 2. BLOCCO SBLOCCO MOVIMENTO TILT 3. BRACCIO GIREVOLE 4. BLOCCO SBLOCCO MOVIMENTO PAN 5. BASE 6. MANIGLIA PER TRASPORTO 7. PANNELLO DI CONTROLLO con display TFT e 5 pulsanti per l'accesso e gestione delle diverse funzioni.

  • Page 33: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il RA2000PROFILEHB può essere collocato su un piano solido. Inoltre, grazie ai fori di fissaggio, l’unità può essere montata anche a testa in giù, su una traversa (fig.3). Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 34: Funzioni E Impostazioni

    - 3 - FUNZIONI E IMPOSTAZIONI 3.1 FUNZIONAMENTO Per accendere il RA2000PROFILEHB inserire la spina del cavo di alimentazione in una presa di rete (100-240V~/50-60Hz). La testa mobile e tutti i motori di comando si mettono in una precisa posizione di partenza.

  • Page 35: Struttura Menu

    RA2000PROFILEHB 3.3 STRUTTURA MENU MENU CONNECT ð ð Address Value (1-512) ð DMX Mode Standard 38Ch Standard 38Ch Standard 39Ch Extended 40Ch Extended 41Ch Extended 42Ch Wireless ð ð Receive On/Off ON/OFF Default :Off ð Receive Reset NO/YES Default :No ð...
  • Page 36 RA2000PROFILEHB Color ð Value (000-255) for each function Gobo RGobo PrismRot. Effect REffect Focus Zoom Frost 1 Frost 2 Iris Fr.shutters Rot. Fr.shutter 1 Move. Fr.shutter 1 Swiv. Fr.shutter 2 Move. Fr.shutter 2 Swiv. Fr.shutter 3 Move. Fr.shutter 3 Swiv.
  • Page 37 RA2000PROFILEHB ð ð Adjust Value (000-255) for each function Tilt Cyan Magenta Yellow Color Gobo RGobo Prism Rot Prism Effect Focus Zoom Frost 1 Frost 2 Iris Fr.shutters Rot. Fr.shutter 1 M1 Fr.shutter 1 M2 Fr.shutter 2 M1 Fr.shutter 2 M2 Fr.shutter 3 M1...

  • Page 38: Collegamento

    • Premere il tasto LEFT più volte per uscire dal menu e per salvare le modifiche apportate. 3.6 CONFIGURAZIONE MODALITA’ DMX RA2000PROFILEHB dispone di 5 configurazioni dei canali DMX a cui si può accedere dal pannello di con- trollo. • Premere il tasto ENTER per accedere al menu principale.

  • Page 39: Impostazione Wireless

    A questo pun- to collegare l’eventuale console DMX all’unità wifi per aprire la comunicazione con il RA2000PROFILEHB. • Per effettuare il reset dell’unità selezionare invece la funzione Wireless Reset attraverso i tasti UP/DOWN premere il tasto ENTER fino a quando sul display non appare Connect, dopodichè...

  • Page 40: Ethernet

    RA2000PROFILEHB • Per attivare la funzione Wireless to DMX attraverso i tasti UP/DOWN premere il tasto ENTER fino a quando sul display non appare Connect, dopodichè selezionare Wireless, quindi premere il tasto ENTER. • Per attivare la modalità utilizzare i tasti UP/DOWN e selezionare l’opzione Yes.

  • Page 41: Fixture

    RA2000PROFILEHB tra quelli indicati (10s, 20s, 30s) per far spegnere il display una volta trascorso il tempo scelto, dopo l’uscita dal menu. - Flip Display - Orientamento del display. Questa funzione permette di ruotare il display di 180° per ottenere una migliore visualizzazione del display quando l’unità è appesa a testa in giù. Selezionare YES per attivare la funzione oppure NO per disattivarla.

  • Page 42: Auto E Manual Test

    NOTA: se la modalità Motor fast è attiva, le velocità di tutti i motori aumentano al massimo possibile. Il RA2000PROFILEHB gestisce di default tutti i motori in maniera “smooth”, quando si attiva la modalità Motor fast le velocità aumentano al max e si perde lo smooth.

  • Page 43: Collegamenti Della Linea Dmx

    RA2000PROFILEHB 3.18 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 44: Canali Dmx

    RA2000PROFILEHB 3.20 CANALI DMX 38 Ch 39 Ch 40 Ch 41 Ch 42 Ch FUNCTION Value PAN 8bit 0~100% 000 - 255 PAN 16bit 0~100% 000 - 255 TILT 8bit 0~100% 000 - 255 TILT 16bit 0~100% 000 - 255...
  • Page 45 RA2000PROFILEHB 38 Ch 39 Ch 40 Ch 41 Ch 42 Ch FUNCTION Value COLOR Open 000-004 Open+Color1 005-009 Color1 010-013 Color1+Color2 014-018 Color2 019-022 Color2+ Color3 023-027 Color3 028-031 Color3+ Color4 032-036 Color4 037-040 Color4+Color5 041-045 Color5 046-049 Color5+ Color6...
  • Page 46 RA2000PROFILEHB 38 Ch 39 Ch 40 Ch 41 Ch 42 Ch FUNCTION Value RGOBO FINE 000 - 255 PRISM ROT Open 000 - 005 Insertion and Positioning from 0-360(Index) 006 - 191 Slowest to fastest (Forward Spin) 192 - 223...
  • Page 47 RA2000PROFILEHB 38 Ch 39 Ch 40 Ch 41 Ch 42 Ch FUNCTION Value EFFECT WHEEL 0~100% 000 - 255 ROT EFFECT Open/No Function 000 - 003 Forward stop to fastest 004 - 127 Stop 128 - 131 Reverse stop to fastest...
  • Page 48 RA2000PROFILEHB 38 Ch 39 Ch 40 Ch 41 Ch 42 Ch FUNCTION Value SHUTTERS MACROS No Function 000 - 003 Macro 1 004 - 011 Macro 2 012 - 018 Macro 3 019 - 025 Macro 4 026 - 032...
  • Page 49 RA2000PROFILEHB 38 Ch 39 Ch 40 Ch 41 Ch 42 Ch FUNCTION Value FAN CONTROL No Function 000-001 Linear fan speed 100 to 0% 002-201 Auto Mode 202-207 Silent Mode 208-213 Studio Mode 214-219 Performance Mode 220-225 Follow output/A Kind of auto mode...

  • Page 50: Ruote E Colori

    RA2000PROFILEHB 3.21 RUOTE COLORI - GOBOS OPEN CRI 85 CONGO BLUE DARK RED ORANGE DEEP GREEN BLUE BRILLANTE 2.80 mm...

  • Page 51: Manutenzione

    RA2000PROFILEHB - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.

  • Page 52: Risoluzione Dei Problemi

    RA2000PROFILEHB 4.3 RISOLUZIONE DEI PROBLEMI Anomalie Possibili cause Controlli e rimedi Mancanza di alimentazione di rete Verificare la presenza della tensione alimentazione • • Dimmer impostato a 0 Incrementare i valori del canale dimmer • • Tutti i colori impostati a 0...
