Bradley S19-2100 Installation Manual

Bradley S19-2100 Installation Manual

Thermostatic mixing valve with optional cabinet
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

S19-2100
EFX25/P/RS

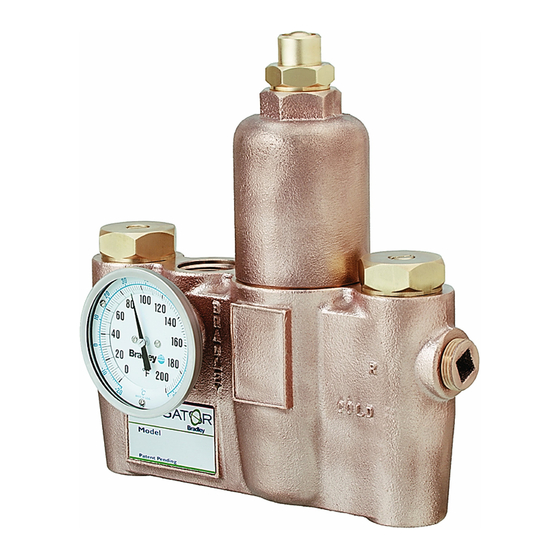

Bradley S19-2100 Navigator EFX25
Inlet Connections: 3/4" NPT
Outlet Connection: 1" NPT
Temperature Range: 65˚-95 F
Maximum Pressure: 125 PSI
Inlet Temperature Hot: 120˚-180˚ F
Inlet Temperature Cold: 33˚-80˚ F
Minimum Temperature Differential
(from valve set point): 20˚ F
215-1290 Rev. M; ECN 12-09-007
© 2012 Bradley
Page 1 of 22
11/26/2012
netzerotools.com
netzerotools.com
Installation
EFX 25/S19-2100
Thermostatic Mixing Valve
with Optional Cabinet
Robinet thermostatique
mélangeur avec cabinet facultatif
Válvula mezcladora termostática
con armario opcional

Table of Contents

Supplies Required ..................................................... 2
Optional Equipment Installation ................................ 2
Dimensions ............................................................... 3
Installation Instructions ............................................. 4
Troubleshooting ......................................................... 6
Sommaire
Fournitures requises ................................................. 9
Installation de l'équipement optionnel ....................... 9
Dimensions ............................................................. 10
Instructions relatives à l'installation ......................... 11
Dépannage ............................................................. 13
Tabla de contenidos
Materiales necesarios ............................................. 16
Instalaciones de equipos opcionales ...................... 16
Dimensiones ........................................................... 17
Instrucciones de instalación .................................... 18
Solución de problemas ........................................... 20
Raccords d'arrivée : 3/4 po NPT
Raccord de sortie : 1 po NPT
Plage de température : 65 - 95 °F
Pression maximum : 125 lb/po
2
Température d'arrivée, eau chaude : 120 - 180 °F
Température d'arrivée, eau froide : 33 - 80 °F
Différence de température minimum
(à partir de valeur de consigne de robinet) : 20 °F
netzerotools.com
Conexiones de entrada: NPT de 3/4 pulg.
Conexión de salida: NPT de 1 pulg.
Rango de temperaturas: 65 - 95 °F
Presión máxima: 125 PSI
Temperatura de entrada, caliente: 120 - 180 °F
Temperatura de entrada, fría: 33 - 80 °F
Diferencial de temperatura mínima
(desde el punto de ajuste de la válvula): 20 °F

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the S19-2100 and is the answer not in the manual?

Questions and answers

Summary of Contents for Bradley S19-2100

  • Page 1: Table Of Contents

    Instalaciones de equipos opcionales ...... 16 Dimensiones ............17 Instrucciones de instalación ........18 Solución de problemas ........... 20 Bradley S19-2100 Navigator EFX25 Inlet Connections: 3/4" NPT Raccords d’arrivée : 3/4 po NPT Conexiones de entrada: NPT de 3/4 pulg.
  • Page 2: Supplies Required

    EFX 25/S19-2100 Installation IMPORTANT! Read this entire installation manual to ensure proper installation. When finished with the installation, file this manual with the owner or maintenance Installation department. Compliance and conformity to local codes and ordinances is the responsibility of the installer.
  • Page 3: Dimensions

    EFX 25/S19-2100 (mm) Optional Recessed Cabinet Side View Front View 2" (51) 22-3/4" (578) 1" NPT Wall Door Outlet 10-1/2" 2" (51) Flange (267) 2" (51) Union Ball 5" Valve (127) 24" 22-3/4" (610) (578) Nipple 14" Door (356) 26"...
  • Page 4: Installation Instructions

    EFX 25/S19-2100 Installation Connect Supply Lines and Install Thermometer Slotted Cover Screw Tempered Water (to Fixture) Stop/Check Check When the check valves are in the Cover Screw Stop Nut open (opera ting) position, the cover screw for the stop/check stem will be flush with the valve cap.
  • Page 5 EFX 25/S19-2100 Optional Water Recirculation Setup Recirculating the water in the system provides constant regulation of the water temperature. Flush the supply lines thoroughly after completing installation. Close off all fixtures and label them as not available for use durin g the recirculating process.
  • Page 6: Troubleshooting

    A pair of tweezers works well for pulling debris out from the seat. If the stop and checks need to be replaced, contact your Bradley representative and ask for Check/Stop Kit (S65-337).
  • Page 7 Piston Overheat Chamber to make sure the piston moves smoothly and consistently. If it is not consistent, repeat Procedure C until it moves freely, or replace. Contact your Bradley representative and ask for Piston/Liner Kit (part number S65-175). 11/26/2012 netzerotools.com...
  • Page 8 Description O-Ring Liner Kit numbers for rough brass finish and Thermostat Kit S65-174 Washer standard range thermostat. Contact Screw Item Qty. Description Bradley for other configurations. Spring Thermostat #10-24 Hex Nut O-Ring Spring Washer/Seal Kit S65-310 O-Ring Retainer Item Qty.
  • Page 9: Fournitures Requises

    EFX 25/S19-2100 IMPORTANT ! Lire ce manuel d’installation dans son intégralité pour garantir une installation appropriée. Une fois celle-ci terminée, classer ce manuel auprès Installation du service à la clientèle ou d’entretien. L’installateur est responsable de respecter la conformité aux codes et ordonnances locaux.
  • Page 10: Dimensions

    EFX 25/S19-2100 Installation Armoire encastrée en option (mm) Vue latérale Vue de face 2 po (51) 22-3/4 po (578) 1 po NPT Rosace porte 2 po Sortie 10-1/2 po murale (51) 2 po (51) (267) Clapet à bille 5 po...
  • Page 11: Instructions Relatives À L'installation

    EFX 25/S19-2100 Connecter les conduites d’alimentation et installer le thermostat Vis d'obturation à fente Eau tempérée (vers appareil) Écrou Non- Vis d’obturation retour Arrêt arrêt/non-retour Lorsque les clapets de non-retour sont en position ouvert (en fonctionnement), la vis d’obturation pour la tige arrêt/non- retour sera égale avec le capuchon du...
  • Page 12 EFX 25/S19-2100 Installation Configuration de recirculation d’eau optionnelle Recirculer l’eau dans le système offre une régulation constante de la température de l’eau. Rincer les conduites d’alimentation complètement après avoir complété l’installation. Fermer tous les appareils et les identiier comme non disponibles pour utilisation durant le processus de recirculation.
  • Page 13: Dépannage

    Des pincette peuvent être utilisées pour enlever les débris du siège. Pour remplacer les clapets d’arrêt/de non-retour, contacter le représentant Bradley et demander un Kit de clapet d’arrêt/de non-retour (référence S65-337). Les sections arrêt/non-retour du robinet ne se déplacent Nettoyer les clapets d’arrêt et de non-retour tel que décrit ci-dessus.
  • Page 14 Si non constant, répéter la Procédure C jusqu’à satisfaction, ou remplacer. Contacter votre représentant Bradley et lui demander un Kit de Piston/ Revêtement (référence S65-175). 11/26/2012 netzerotools.com...
  • Page 15 Repère Qté Désignation Joint torique Gaine Rondelle Numéros de trousse pour la i nition laiton brut et le thermostat Kit Thermostat S65-174 standard. Contacter Bradley pour toute autre configuration. Ressort Repère Qté Désignation #10-24 Écrou hex Thermostat Kit Rondelle/Joint S65-310...
  • Page 16: Materiales Necesarios

    EFX 25/S19-2100 Instalación ¡IMPORTANTE! Lea en su totalidad este manual de instalación para garantizar una instalación adecuada. Al completar la instalación, entregue este manual al Installation propietario o al Departamento de Mantenimiento. Es responsabilidad del instalador cumplir a cabalidad los códigos y las ordenanzas locales.
  • Page 17: Dimensiones

    EFX 25/S19-2100 (mm) Gabinete empotrado opcional Vista lateral Vista frontal 22-3/4 pulg. pulg. Salida de NPT Brida de (578) 10-1/2 (51) de 1 pulg. pared Puerta pulg. pulg. 2 pulg. (267) (51) (51) Válvula de bolas 5 pulg. de la unión...
  • Page 18: Instrucciones De Instalación

    EFX 25/S19-2100 Instalación Conecte las tuberías de suministro e instale el termómetro Tornillo de cubierta ranurada Agua temperada (para el accesorio) Tuerca de tope Tornillo de cubierta de Cuando las válvulas de retención de retención cierre y retención estén en la posición abierta (funcionando), el tornillo de la cubierta del vástago de cierre o...
  • Page 19 EFX 25/S19-2100 Instalación de recirculación opcional de agua La recirculación del agua en el sistema proporciona regulación constante de la temperatura del agua. Purgue las tuberías de suministro completamente antes de terminar la instalación. Cierre todos los accesorios y etiquételos como no disponibles para usarse durante el proceso de recirculación.
  • Page 20: Solución De Problemas

    Bradley y consulte por el kit (S65-173) de sellos de juntas tóricas. No fluye agua caliente (fluye Falló el termostato y, en consecuencia, se enganchó la Inspección del termostato:...
  • Page 21 Si es constante, repita el Procedimiento C hasta que se mueva libremente o cámbielo. Comuníquese con el representante local de Bradley y consulte por el Kit del pistón y revestimientos (número de pieza S65-175). 11/26/2012 netzerotools.com...
  • Page 22 Revestimiento Kit S65-174 del termostato Arandela Números de kit para acabado de bronce áspero y termostato Tornillo Artículo Cantidad Descripción de rango estándar. Comuníquese con Bradley para consultar Resorte Termostato por otras configuraciones. #10-24 tuerca de Junta tórica maleficio Junta tórica...
