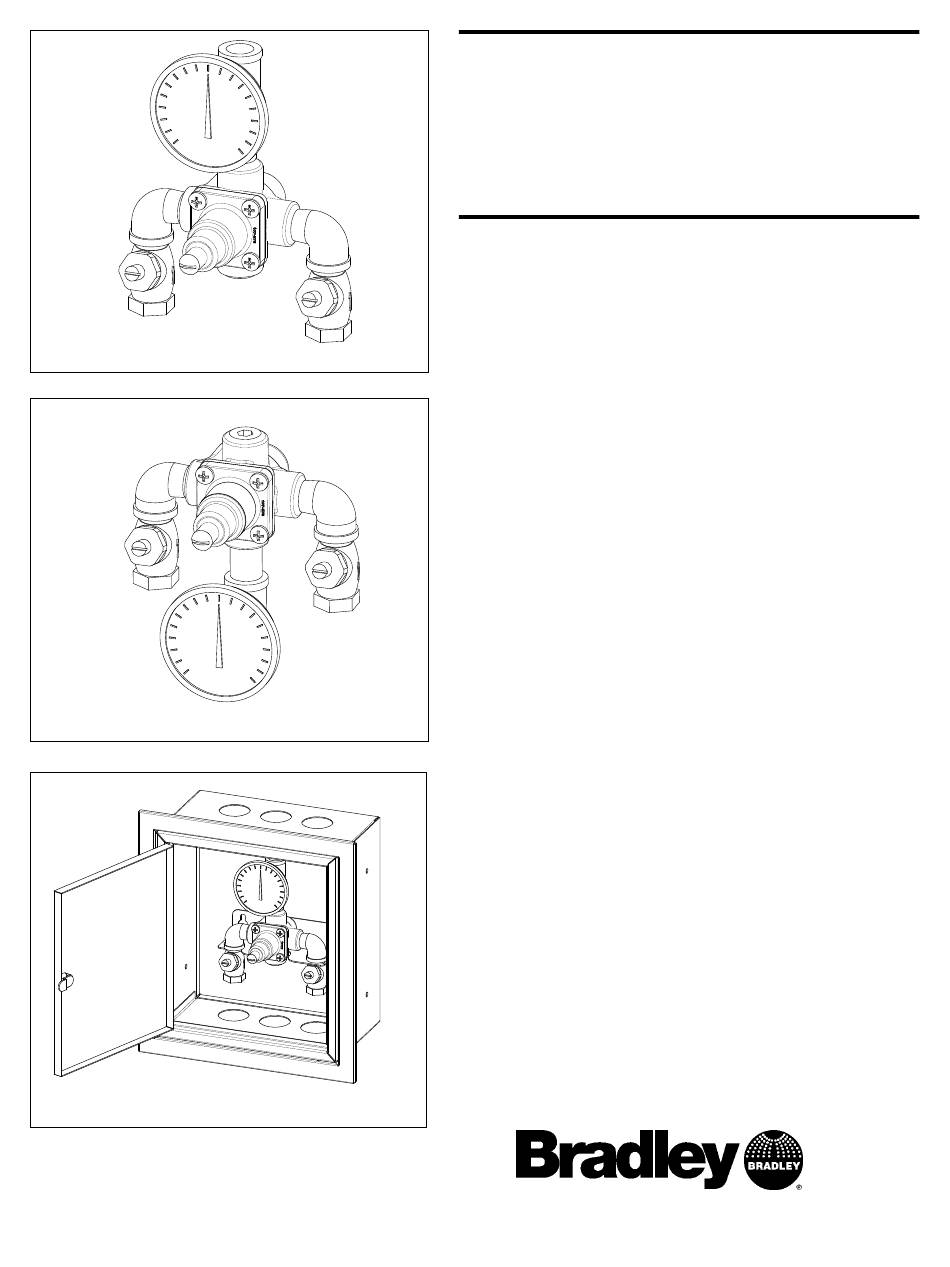

S19-2000
S19-2000EFX
S86-066 (Cabinet Only)
215-1291 Rev. L; EN 07-903A
© 2008 Bradley Corporation
Page 1 of 28
5/14/08
Installation and Maintenance
Instructions
Instructions pour l'installation et
l'entretien
Instrucciones para la instalación y
mantenimiento
Bradley EFX 8 Thermostatic Mixing Valve
with Optional Cabinet
Model S19-2000, S19-2000EFX Series
Robinet thermostatique mélangeur EFX 8
avec cabinet facultatif
Bradley modèle S19-2000, S19-2000EFX
Válvula mezcladora termostática EFX 8
con armario opcional
Bradley modelo S19-2000, S19-2000EFX
P.O. Box 309, Menomonee Falls, WI USA 53052-0309
TEL: 1-800-BRADLEY FAX: (262) 251-5817
http://www.bradleycorp.com
Advertisement
Chapters
Table of Contents
Related Manuals for Bradley EFX 8
Summary of Contents for Bradley EFX 8
- Page 1 Installation and Maintenance Instructions Instructions pour l’installation et l’entretien Instrucciones para la instalación y mantenimiento Bradley EFX 8 Thermostatic Mixing Valve with Optional Cabinet Model S19-2000, S19-2000EFX Series S19-2000 Robinet thermostatique mélangeur EFX 8 avec cabinet facultatif Bradley modèle S19-2000, S19-2000EFX Válvula mezcladora termostática EFX 8...
-
Page 2: Table Of Contents
Pre-Installation Information Overview Valve: The EFX 8 Thermostatic Mixing Valve (Model S19-2000) is designed for use with face and eye washes. Model S19-2000EFX is designed for use with S19-292. The valve consists of a liquid-filled thermal motor and a piston control mechanism with positive shut-off of hot when cold water supply is lost to prevent scalding. -
Page 3: Valve Installation Instructions
Bradley EFX 8 Thermostatic Mixing Valve with Optional Cabinet Installation and Maintenance Instructions Model S19-2000 Series Installation Instructions for Valve CAUTION: If optional cabinet is to be used, the cabinet must be mounted before the valve is installed. If using the S19-2000, please refer to the cabinet mounting instructions on pages 4-5. -
Page 4: Recess-Mounted Cabinet Installation
Bradley EFX 8 Thermostatic Mixing Valve with Optional Cabinet Model S19-2000 Series Installation and Maintenance Instructions Installation Instructions: Valve with Optional Recess-Mounted Cabinet Note: Flush the supply lines before beginning installation. 1. Rough in a 11-1/2" W x 13" H hole in the wall for the cabinet (see Figure 3). -
Page 5: Surface-Mounted Cabinet Installation
Bradley EFX 8 Thermostatic Mixing Valve with Optional Cabinet Installation and Maintenance Instructions Model S19-2000 Series Installation Instructions: Valve with Optional Surface-Mounted Cabinet Note: Flush the supply lines before beginning installation. 1. Measure and mark the cabinet mounting hole locations at the dimensions shown in Figure 4. Install six 1/4"... -
Page 6: Recirculation Instructions
Bradley EFX 8 Thermostatic Mixing Valve with Optional Cabinet Model S19-2000 Series Installation and Maintenance Instructions Recirculation Diagram Recirculation Instructions Note: Recirculating the water in the system provides constant regulation of the water temperature. Flush the supply lines thoroughly after completing installation. Close off all fixtures and label them as not available for use during the recirculating process. -
Page 7: Maintenance
If movement of the piston is not consistent, recheck the piston and liner for dirt and debris as described in procedure #2. • if the piston parts need to be replaced, contact your Bradley representative and ask for Piston/Liner Kit (part number S65-172). -
Page 8: Troubleshooting
Bradley EFX 8 Thermostatic Mixing Valve with Optional Cabinet Model S19-2000 Series Installation and Maintenance Instructions Thermostatic Mixing Valve Maintenance, continued . . . Check the thermostat for proper operation To check the valve’s thermostat for proper operation, follow Figure 8 the procedures outlined below. - Page 9 The components may be brushed with a small wire brush to remove debris. If the stop/checks need to be replaced, contact your Bradley representative and ask for Stop/Check Valve (part number S27-102 — Rough Brass, S27-292A — Chrome).
-
Page 10: Parts Breakdown And Service Kits
Bradley EFX 8 Thermostatic Mixing Valve with Optional Cabinet Model S19-2000 Series Installation and Maintenance Instructions EFX 8: Parts Breakdown and Service Kits (S19-2000) Spring 18 Screw 13 O-Ring Liner Overheat 16 Set Screw Thermometer Screw 12 Thermostat 15 Control... -
Page 11: Information Avant L'installation
Information avant l’installation Description Robinet : Le robinet thermostatique mélangeur EFX 8 (modèle S19-2000) est conçu pour être utilisé avec les douches faciales et oculaires (le modèle S19-2000EFX est conçu pour être utilisé avec le S19-292). Le robinet est constitué d’un moteur thermique rempli de liquide. Pour empêcher les échaudages, un mécanisme de contrôle à... -
Page 12: Installation Du Robinet
Robinet thermostatique mélangeur EFX 8, avec cabinet facultatif Bradley modèle S19-2000 Instructions pour l’installation et l’entretien Installation du robinet ATTENTION : Si l’armoire en option doit être utilisée, elle doit être montée avant de poser le robinet. Si le modèle S19-2000 est utilisé, voir les instructions de montage de l’armoire aux pages 13 et 14. -
Page 13: Installation Du Cabinet Suspendu
Robinet thermostatique mélangeur EFX 8, avec cabinet facultatif Instructions pour l’installation et l’entretien Bradley modèle S19-2000 Installation du robinet avec cabinet suspendu facultatif Note : Vider le tuyau d’approvisionnement en eau avant de débuter l’installation. 1. Pratiquer une ouverture initiale de 29 cm W x 33 cm H (11,5" x 13") dans le mur, pour y fixer le cabinet (voir Figure 3). -
Page 14: Installation Du Cabinet De Surface
Robinet thermostatique mélangeur EFX 8, avec cabinet facultatif Bradley modèle S19-2000 Instructions pour l’installation et l’entretien Installation du robinet avec cabinet de surface facultatif Note : Vider le tuyau d’approvisionnement en eau avant de débuter l’installation. 1. Mesurer et marquer l’emplacement des trous pour le montage, selon les dimensions indiquées à la Figure 4. -
Page 15: Directives Pour La Recirculation
Robinet thermostatique mélangeur EFX 8, avec cabinet facultatif Instructions pour l’installation et l’entretien Bradley modèle S19-2000 Schéma de recirculation CLAPET ANTI-RETOUR (TYPICAL) FROIDE DÉBIT D’EAU TEMPÉRÉE COLLECTEUR FROIDE DE CHALEUR, CHUTE 71 cm (28") COMMUTATEUR DE TEMPERATURE EAU TEMPÉRÉE RECIRCULÉE CHAUDE DÉBIT DE... -
Page 16: Entretien
à nouveau le piston et sa chemise pour les saletés et les débris, tel qu’indiqué à l’étape 2. • si des pièces du piston doivent être remplacées, contacter votre représentant Bradley et demander la trousse Piston/Chemise (pièce numéro S65-172). -
Page 17: Dépannage
Robinet thermostatique mélangeur EFX 8, avec cabinet facultatif Instructions pour l’installation et l’entretien Bradley modèle S19-2000 Entretien du robinet thermostatique mélangeur, suite Vérification du fonctionnement approprié du thermostat Pour vérifier si le thermostat du robinet a un fonctionnement approprié, procéder comme suit. - Page 18 (voir Figure 9). Le robinet d’arrêt peut également être démonté et nettoyé. Les composantes peuvent être brossées avec une petite brosse métallique, pour enlever les débris. Si les robinets d’arrêt doivent être remplacés, contacter votre représentant Bradley et demander la trousse Arrêt/Contrôle (pièce numéro S27-102 — Laiton brut, S27-292A — Chrome).
-
Page 19: Liste Des Pièces Et Des Trousses De Service
Robinet thermostatique mélangeur EFX 8, avec cabinet facultatif Instructions pour l’installation et l’entretien Bradley modèle S19-2000 EFX 8 : Liste des pièces et trousses de service (S19-2000) Ressort 18 Vis 13 Bague Vis d’ajuste- Chemise ment 9 Vis de Thermomètre... -
Page 20: Información Previa A La Instalación
Información previa a la instalación Generalidades Válvula: La válvula mezcladora termostática EFX 8 (modelo S19-2000) está diseñada para ser usada con lavadores de rostro y de ojos (el modelo S19-2000EFX está diseñado para su uso con el modelo S19-292). La válvula consta de un motor térmico llenado de líquido. -
Page 21: Instalación De La Válvula
Válvula mezcladora termostática EFX 8 con armario opcional Instrucciones para la instalación y mantenimiento Bradley modelo S19-2000 Instalación de la válvula PRECAUCION: Si se va a usar un armario opcional, debe montarlo antes de instalar la válvula. Si se usa el modelo S19-2000, consulte las instrucciones de montaje del armario en las páginas 22 y 23. -
Page 22: Instalación Del Armario Empotrado
Válvula mezcladora termostática EFX 8 con armario opcional Bradley modelo S19-2000 Instrucciones para la instalación y mantenimiento Instalación de la válvula con armario empotrado opcional Nota: Lave con agua las líneas de suministro antes de empezar la instalación. 1. Haga una abertura en la pared de 29 cm de ancho x 33 cm de altura (11,5 x 13 pulg.) para el armario (vea Figura 3). -
Page 23: Instalación Del Armario Para Montar En Superficies
Válvula mezcladora termostática EFX 8 con armario opcional Instrucciones para la instalación y mantenimiento Bradley modelo S19-2000 Instalación de la válvula con armario opcional para montar en superficies Nota: Lave con agua las líneas de suministro antes de empezar la instalación. -
Page 24: Instrucciones De Recirculación
Válvula mezcladora termostática EFX 8 con armario opcional Bradley modelo S19-2000 Instrucciones para la instalación y mantenimiento Diagrama de recirculación VALVULA DE RETENCIÓN (TÍPICA) FLUJO DE AGUA FRÍA TEMPLADA COLECTOR AGUA DE CALOR, FRÍA CAÍDA DE 71 cm (28 pulg.) -
Page 25: Mantenimiento
2. • si necesita reemplazar las piezas del pistón, comuníquese con el representante de Bradley y pídale el Juego de Pistón/Camisa (pieza número S65-172). -
Page 26: Resolución De Problemas
Válvula mezcladora termostática EFX 8 con armario opcional Bradley modelo S19-2000 Instrucciones para la instalación y mantenimiento Mantenimiento de la válvula mezcladora termostática, continuación Verifique que el termostato funcione apropiadamente Para verificar que el termostato de la válvula esté funcionando adecuadamente, realice los pasos siguientes. - Page 27 Con un pequeño cepillo de alambre se pueden limpiar los componentes de las válvulas. Si las válvulas de tope/retención necesitan reemplazarse, comuníquese con el representante de Bradley y pídale el Juego de Retenedor/Tope (pieza número S27-102 — Bronce en bruto, S27-292A — Cromo).
-
Page 28: Lista De Piezas Y Juegos Para Reparación
Válvula mezcladora termostática EFX 8 con armario opcional Bradley modelo S19-2000 Instrucciones para la instalación y mantenimiento EFX 8: Lista de piezas y juegos para reparación (S19-2000) Resorte 18 Tornillo 13 Arosello Tornillo de Camisa ajuste Tornillo de Termómetro recalenta-...
