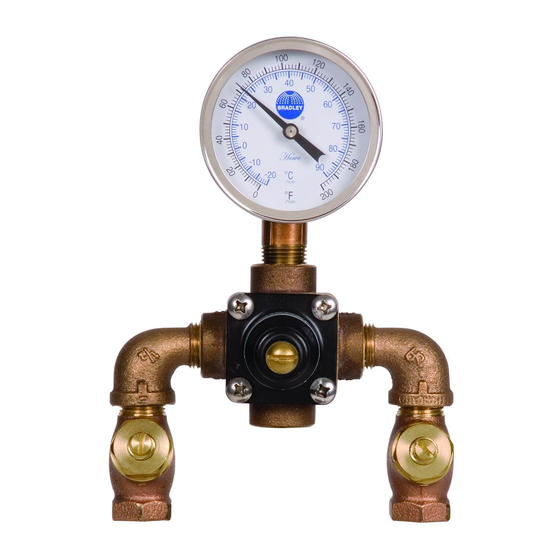

Bradley S19-2000EFX Series Installation Manual

Thermostatic mixing valve with optional cabinet

Hide thumbs Also See for S19-2000EFX Series:

Installation and maintenance instructions manual (28 pages)

Installation instructions manual (25 pages)

Installation manual (22 pages)

page of 22

/ 22
Bookmarks

Available languages

Quick Links

Download this manual

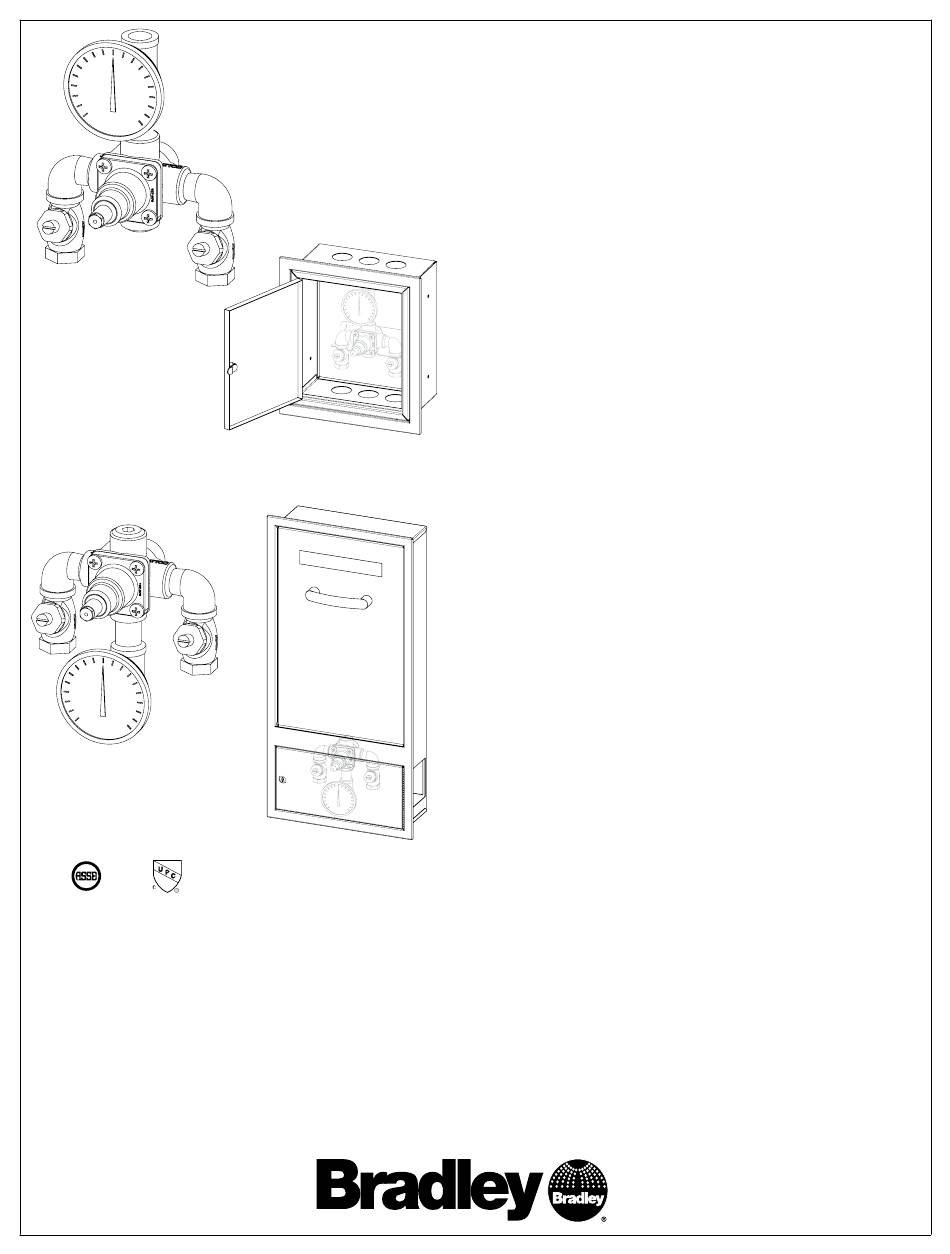

S19-2000

S19-2000EFX

ASSE 1071 & cUPC Certiﬁed

Inlet Connections: 1/2" NPT

Outlet Connection: 1/2" NPT

Temperature Range: 65° – 90° F

Maximum Pressure: 125 PSI

Inlet Temperature Hot: 120° – 180° F

Inlet Temperature Cold: 33° – 80° F

Minimum Temperature Differential

(from valve set point): 20° F

Flow at 30 psi: 7.3 gpm

Minimum Cold Water Bypass at 30 psid: 5.6 gpm

Minimum Flow: 1.5 gpm

Maximum Flow with Cold Water Shut-Off: 0.5 gpm

215-1291 Rev. R; ECN 14-09-026

Page 1 of 22

7/23/2014

S86-066

(Cabinet Only)

S19-292

(Cabinet Only)

Raccords d'arrivée : 1/2 po NPT

Raccord de sortie : 1/2 po NPT

Plage de température : 65 – 90 °F

Pression maximum : 125 lb/po

Température d'arrivée, eau chaude : 120 – 180 °F

Température d'arrivée, eau froide : 33 – 80 °F

Différence de température minimum

(à partir de valeur de consigne de robinet) : 20 °F

Débit à 30 psi : 7.3 gpm

Dérivation d'eau froide minimum à 30 psid : 5.6 gpm

Débit minimum : 1.5 gpm

Débit maximum avec arrêt d'eau froide : 0.5 gpm

Installation

S19-2000,

S19-2000EFX Series

Thermostatic Mixing Valve

with Optional Cabinet

Robinet

thermostatique

mélangeur

avec cabinet facultatif

Válvula mezcladora termostática

con armario opcional

Table of Contents

Supplies Required ..................................................... 2

Optional Equipment Installation ................................ 2

Dimensions ............................................................... 3

Installation Instructions ............................................. 4

Troubleshooting ......................................................... 6

Sommaire

Fournitures requises ................................................. 9

Installation de l'équipement optionnel ....................... 9

Dimensions ............................................................. 10

Instructions relatives à l'installation ......................... 11

Dépannage ............................................................. 13

Tabla de contenidos

Materiales necesarios ............................................. 16

Instalaciones de equipos opcionales ...................... 16

Dimensiones ........................................................... 17

Instrucciones de instalación .................................... 18

Solución de problemas ........................................... 20

Conexiones de entrada: NPT de 1/2 pulg.

Conexión de salida: NPT de 1/2 pulg.

Rango de temperaturas: 65 – 90 °F

Presión máxima: 125 PSI

Temperatura de entrada, caliente: 120 – 180 °F

Temperatura de entrada, fría: 33 – 80 °F

Diferencial de temperatura mínima

(desde el punto de ajuste de la válvula): 20 °F

Flujo a 2,1 bar: 7.3 gpm

Derivación mínima de agua fría a 2,1 bar: 5.6 gpm

Flujo mínimo: 1.5 gpm

Flujo máximo con retención de agua fría: 0.5 gpm

P.O. Box 309, Menomonee Falls, WI 53052-0309

Phone: 1.800.BRADLEY

bradleycorp.com

Fax: 262.253.4161

Need help?

Do you have a question about the S19-2000EFX Series and is the answer not in the manual?

Questions and answers

Summary of Contents for Bradley S19-2000EFX Series

Page 1 Installation S19-2000, S19-2000EFX Series Thermostatic Mixing Valve S19-2000 with Optional Cabinet Robinet thermostatique mélangeur avec cabinet facultatif S86-066 Válvula mezcladora termostática (Cabinet Only) con armario opcional Table of Contents Supplies Required ............. 2 Optional Equipment Installation ........ 2 Dimensions ............... 3 Installation Instructions ..........
Page 2: Installation
ﬁrst). Continue with the valve in ﬁrst). Continue with the valve installation procedure. installation procedure. 6. Position the wall ﬂange tight to the wall and caulk in place. 7/23/2014 Bradley • 215-1291 Rev. R; ECN 14-09-026...
Page 3 ⁵⁄₁₆" (8) Dia. Holes (6) Total 6½" 2¼" 3" 5" ½" NPT (165) (57) (76) (127) Inlets 11" (279) 8½" (216) 3¼" (83) ¾" 2" (19) 5½" (51) 11" (140) (279) 7" 2" (178) (51) Bradley • 215-1291 Rev. R; ECN 14-09-026 7/23/2014...
Page 4 ﬂow has shut down to less then 0.5 gpm. If hot water is shut down, fully reopen cold water supply. Test the system weekly (turn on the water supply and check for constant control of the desired set temperature). 7/23/2014 Bradley • 215-1291 Rev. R; ECN 14-09-026...
Page 5 7. Let the system run for 30 minutes or longer without water. If, after thirty minutes, the water temperature increases, you may readjust the temperature by slowly closing the balancing valve until the appropriate temperature is reached. Bradley • 215-1291 Rev. R; ECN 14-09-026 7/23/2014...
Page 6 15/16" – 1-3/16"). 4. If the push rod length is not in the proper range, the thermostat must be replaced (it cannot be repaired). Contact your Bradley representative and ask for Thermostat Kit (S65-171). Dirt and debris have collected on the check...
Page 7 If it is not consistent, repeat Procedure D until it moves freely, or replace. Contact your Bradley representative and ask for Piston/Liner Kit (part number S65-172). Bradley • 215-1291 Rev. R; ECN 14-09-026...
Page 8 O-Ring the plastic Control Cap (June 2008 to present). O-Ring Flexible Connection Lines for S19-2000EFX O-Ring When used with S19-292, order Part O-Ring No. 269-653 (3 supplied with unit). 7/23/2014 Bradley • 215-1291 Rev. R; ECN 14-09-026...
Page 9 5. Insérer le robinet dans le support dans l’armoire (le côté droit entre en premier). Continuer avec la procédure d’installation du robinet. 6. Positionner la rosace murale tout contre le mur et colmater en place. Bradley • 215-1291 Rév. R; ECN 14-09-026 7/23/2014...
Page 10 (6) au total 6-1/2" 3" 2¼" 5" (165) Arrivées (76) (57) (127) 11" ½" NPT (279) Boîtier 8½" (216) 3¼" (83) ¾" 2" (19) 5½" (51) 11" (140) 7" 2" (279) (178) (51) 7/23/2014 Bradley • 215-1291 Rév. R; ECN 14-09-026...
Page 11 été réduit jusqu'à moins de 0,5 gal/min (1,9 l/min). Si l’eau chaude est coupée, rouvrir complètement l’arrivée d’eau froide. Effectuer un essai du système chaque semaine (ouvrir l’arrivée d’eau et vériﬁer la bonne régulation à la température de consigne souhaitée). Bradley • 215-1291 Rév. R; ECN 14-09-026 7/23/2014...
Page 12 7. Laisser le système fonctionner pendant 30 minutes ou plus sans eau. Si, au bout de trente minutes, la température de l’eau augmente, elle peut être réajustée en fermant lentement le robinet d’équilibrage jusqu’à atteindre la température qui convient. 7/23/2014 Bradley • 215-1291 Rév. R; ECN 14-09-026...
Page 13 4. Si la longueur de tige-poussoir n’est pas dans l’intervalle correct, le thermostat chuté. doit être changé (il n’est pas réparable). Contacter le représentant Bradley et lui demander un Kit de thermostat (S65-171). Accumulation de saleté et de débris sur le Nettoyer les clapets de non-retour : tamis ou le siège de clapet, ce qui limite le...
Page 14 Si le mouvement n’est pas régulier, répéter la procédure D jusqu’à ce qu’il bouge librement ou le changer. Contacter le représentant Bradley et lui demander un Kit de piston/chemise (réf. S65-172). 7/23/2014 Bradley • 215-1291 Rév. R; ECN 14-09-026...
Page 15 Joint torique les modèles à capuchon de commande en Pour une utilisation avec S19-292, Joint torique plastique (juin 2008 à actuel). commander réf. 269-653 (3 fournis Joint torique avec le robinet). Joint torique Bradley • 215-1291 Rév. R; ECN 14-09-026 7/23/2014...
Page 16: Instalación
Continúe con el procedimiento de instalación de la válvula. 6. Ponga ﬁrmemente la brida de pared en la pared y aplique masilla para ﬁjarla en su lugar. 7/23/2014 Bradley • 215-1291 Mod. R; ECN 14-09-026...
Page 17 6½" 3" 2¼" 5" Entradas de (165) (76) (57) (127) NPT de ½" 11" (279) Caja 8½" (216) 3¼" (83) ¾" 2" (19) (51) 5½" 11" (140) 7" 2" (279) (178) (51) Bradley • 215-1291 Mod. R; ECN 14-09-026 7/23/2014...
Page 18 Pruebe el sistema semanalmente (abra el suministro de agua y veriﬁque que el control de la temperatura establecida que se desea sea constante). 7/23/2014 Bradley • 215-1291 Mod. R; ECN 14-09-026...
Page 19 7. Deje que el sistema funcione sin agua durante 30 minutos o más. Si, después de treinta minutos, aumenta la temperatura del agua, puede volver a ajustar la temperatura cerrando lentamente la válvula de equilibrio hasta que se alcance la temperatura adecuada. Bradley • 215-1291 Mod. R; ECN 14-09-026 7/23/2014...
Page 20 Bradley y consulte por el kit (S65-170) de sellos de juntas tóricas. No ﬂuye agua Falló el termostato y, en consecuencia, se activó la Inspección del termostato:...
Page 21 Si es constante, repita el Procedimiento D hasta que se mueva libremente o cámbielo. Comuníquese con el representante local de Bradley y consulte por el Kit del pistón y revestimientos (número de pieza S65-172). Bradley • 215-1291 Mod. R; ECN 14-09-026...
Page 22 S19-2000EFX Junta tórica (junio de 2008 hasta la actualidad). Cuando se usa con el modelo S19-292, el n.° de solicitud de pieza es 269-653 (se suministran 3 con la unidad). 7/23/2014 Bradley • 215-1291 Mod. R; ECN 14-09-026...
