S19-2200
EFX60/P/RS
Inlet Connections: 1" NPT
Outlet Connection: 1-1/4" NPT
Temperature Range: 65 - 95°F
Maximum Pressure: 125 PSI
Inlet Temperature Hot: 120 - 180° F
Inlet Temperature Cold: 33 - 80° F
Minimum Temperature Differential
(from valve set point): 20° F
215-1289 Rev. P; ECN 18-09-005
© 2018 Bradley
Page 1 of 25
2/14/2018
Raccords d'arrivée : 1 po NPT
Raccord de sortie : 1-1/4 po NPT
Plage de température : 65 - 95 °F
Pression maximum : 125 lb/po
2
Température d'arrivée, eau chaude : 120 - 180 °F
Température d'arrivée, eau froide : 33 - 80 °F
Différence de température minimum
(à partir de valeur de consigne de robinet) : 20 °F
Installation

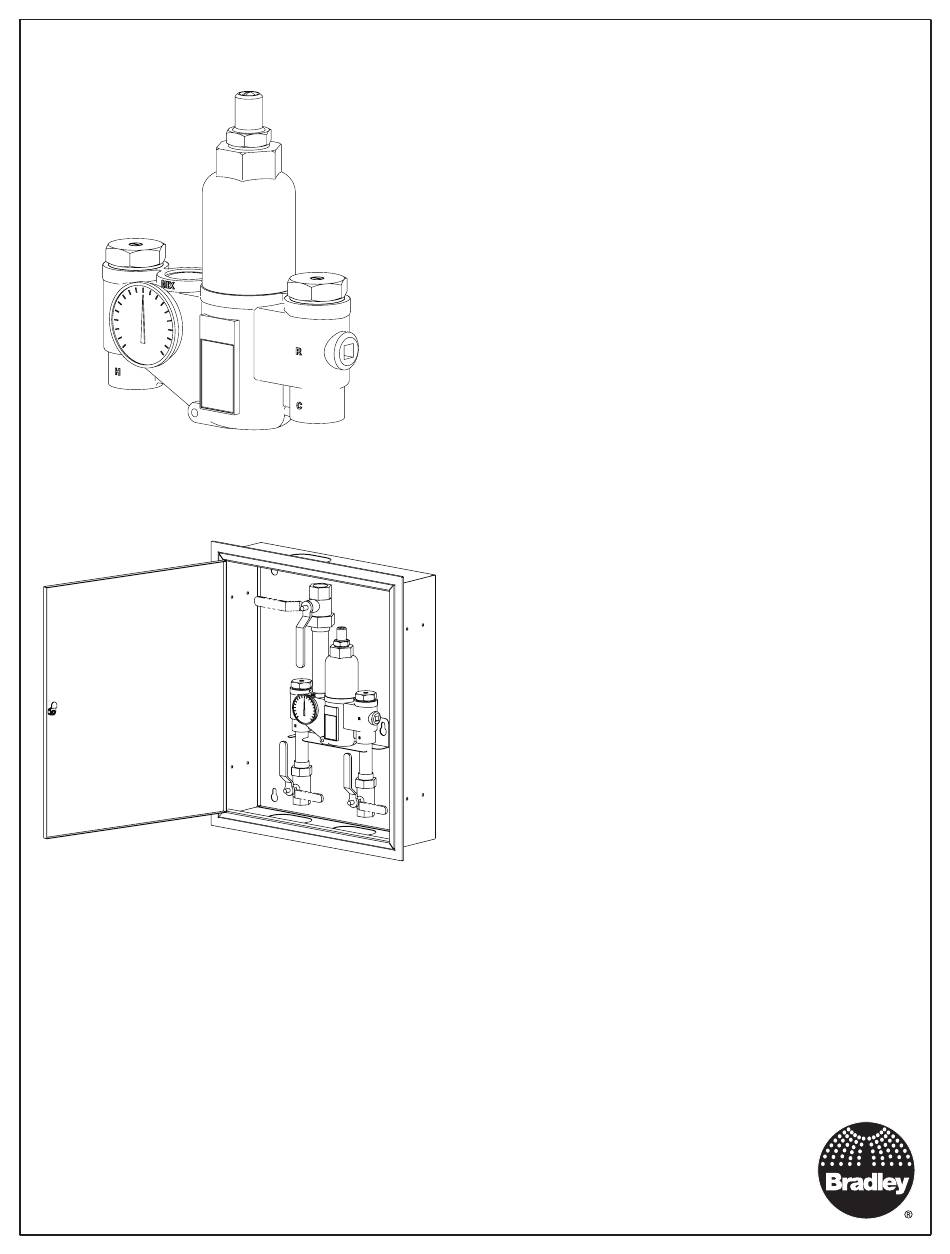

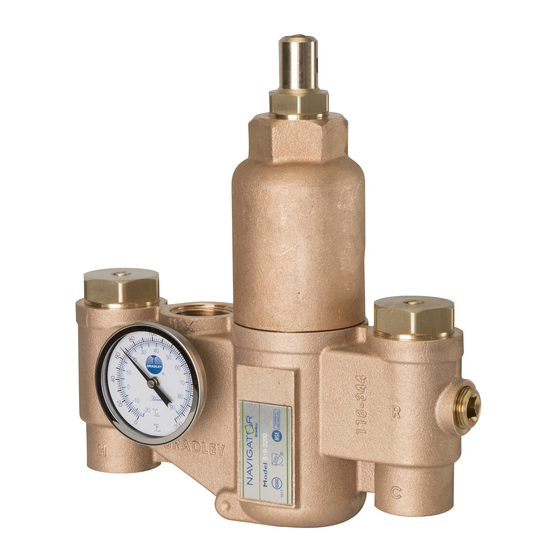

EFX 60/S19-2200
Thermostatic Mixing Valve
with Optional Cabinet
Robinet thermostatique mélangeur
avec armoire en option
Válvula mezcladora termostática con
armario opcional
Table of Contents
Supplies recommended for installation ...........................................3
Tools required for temperature adjustment .....................................3
Install Optional Cabinet ...................................................................3
Connect Supply Lines and Install Thermometer .............................5
Adjust Temperature with Water Running .........................................5
Test Unit ..........................................................................................5
Optional Water Recirculation Setup ................................................6
Troubleshooting Thermostatic Mixing Valve ....................................7
Troubleshooting: Piston Disassembly and Cleaning .......................8
Parts Breakdown .............................................................................9
Sommaire
Fournitures requises pour l'installation :........................................11
Outils requis pour réglage de température ...................................11
Installer l'armoire en option. ..........................................................11
Régler la température avec l'eau qui s'écoule ..............................13
Tester unité ....................................................................................13
Configuration de recirculation d'eau optionnelle ...........................14
Dépannage du robinet mélangeur thermostatique .......................15
Dépannage : Démontage du piston et nettoyage .........................16
Liste des pièces ............................................................................17
Tabla de contenidos
Materiales recomendados para la instalación...............................19
Herramientas necesarias para el ajuste de temperatura ..............19
Instale el gabinete opcional ..........................................................19
Ajuste la temperatura con el agua corriendo ................................21
Unidad de prueba .........................................................................21
Instalación de recirculación opcional de agua ..............................22
Desglose de piezas .......................................................................25
Conexiones de entrada: NPT de 1 pulg.
Conexión de salida: NPT de 1-1/4 pulg.
Rango de temperaturas: 65 - 95 °F
Presión máxima: 125 PSI
Temperatura de entrada, caliente: 120 - 180 °F
Temperatura de entrada, fría: 33 - 80 °F
Diferencial de temperatura mínima
(desde el punto de ajuste de la válvula): 20 °F
Menomonee Falls, WI 53052 USA
800 BRADLEY (800 272 3539)
+1 262 251 6000
bradleycorp.com
P.O. Box 309
Advertisement
Table of Contents
Troubleshooting
Subscribe to Our Youtube Channel
Related Manuals for Bradley EFX60
Summary of Contents for Bradley EFX60
-
Page 1: Table Of Contents
(desde el punto de ajuste de la válvula): 20 °F P.O. Box 309 215-1289 Rev. P; ECN 18-09-005 Menomonee Falls, WI 53052 USA © 2018 Bradley 800 BRADLEY (800 272 3539) Page 1 of 25 2/14/2018 +1 262 251 6000 bradleycorp.com... - Page 2 Separate parts from packaging and make sure all parts are accounted for before discarding packaging material. If any parts are missing, do not begin installation until you obtain the missing parts. Product warranties may be found under “Products” on our web site at bradleycorp.com. Bradley • 215-1289 Rev. P; ECN 18-09-005 2/26/2018...
-
Page 3: Supplies Recommended For Installation
Continue with the valve installation side of the valve goes in first). Continue with the procedure. valve installation procedure. 6. Position the wall flange tight to the wall and caulk in place. Bradley • 215-1289 Rev. P; ECN 18-09-005 2/26/2018... - Page 4 7-5/8" 8-3/4" 5-1/4" 1/2" Dia. Holes 9-3/4" (194) (222) (130) (6) Places (248) 6-1/2" 1" NPT (165) Inlets 24" (610) Bottom View 9-3/16" (233) 20" 24" 2" 2" (608) (508) (51) (51) Bradley • 215-1289 Rev. P; ECN 18-09-005 2/26/2018...
-
Page 5: Connect Supply Lines And Install Thermometer
If hot water is shut down, reopen cold water supply. Test unit weekly for proper function and desired set temperature. Bradley • 215-1289 Rev. P; ECN 18-09-005 2/26/2018... -
Page 6: Optional Water Recirculation Setup
7. Let the system run for 30 minutes or longer without water. If, after thirty minutes, the water temperature increases, you may readjust the temperature by slowly closing the balancing valve until the appropriate temperature is reached. Bradley • 215-1289 Rev. P; ECN 18-09-005 2/26/2018... -
Page 7: Troubleshooting Thermostatic Mixing Valve
A pair of tweezers works well for pulling debris out from the seat. If the stop and checks need to be replaced, contact your Bradley representative and ask for Check/Stop Kit (S65-179). Temperature The stop and check sections of the valve do Clean Stop and Check Valves as described above. -
Page 8: Troubleshooting: Piston Disassembly And Cleaning
If it is not consistent, repeat Procedure C until it moves freely, or replace. Contact your Bradley representative and ask for Piston/Liner Kit (part number S65-180). Bradley • 215-1289 Rev. P; ECN 18-09-005... -
Page 9: Parts Breakdown
O-Ring Mixing Valve Cap (for Seal) O-Ring O-Ring O-Ring Seal Upper Overheat O-Ring Control Cap Seat Chamber O-Ring Set Screw O-Ring Upper Seat O-Ring Screw Cold Supply Washer O-Ring Spring (Blue) Washer Bradley • 215-1289 Rev. P; ECN 18-09-005 2/26/2018... - Page 10 Le cas échéant, ne pas commencer l’installation avant d’avoir obtenu les pièces manquantes. Les garanties du produit se trouvent sous la rubrique « Products » (Produits) sur notre site Web à bradleycorp.com Bradley • 215-1289 Rev. P; ECN 18-09-005 2/26/2018...
-
Page 11: Fournitures Requises Pour L'installation
5. Insérer le robinet dans le support dans l’armoire (le côté avec la procédure d’installation du robinet. droit entre en premier). Continuer avec la procédure d’installation du robinet. 6. Positionner la rosace murale tout contre le mur et colmater en place. Bradley • 215-1289 Rev. P; ECN 18-09-005 2/26/2018... - Page 12 1/2" Dia. Trous (6) Emplacements 7-5/8" 8-3/4" 9-3/4" 5-1/4" (194) (222) (248) (130) 6-1/2" 1" NPT (165) Inlets 24" (610) Vue de dessous 9-3/16" (233) 20" 24" 2" 2" (508) (608) (51) (51) Bradley • 215-1289 Rev. P; ECN 18-09-005 2/26/2018...
-
Page 13: Connecter Les Conduites D'alimentation Et Installer Le Thermostat
Si l’eau chaude est arrêtée, rouvrir l’alimentation d’eau froide. Tester l’unité chaque semaine pour s’assurer d’un bon fonctionnement et d’un réglage de température désiré. Bradley • 215-1289 Rev. P; ECN 18-09-005 2/26/2018... -
Page 14: Configuration De Recirculation D'eau Optionnelle
7. Laisser le système fonctionner pendant 30 minutes ou plus sans eau. Si, après 30 minutes, la température de l’eau augmente, vous pour pouvez rajuster la température en fermant lentement le robinet d’équilibrage jusqu’à ce que la température appropriée soit atteinte. Bradley • 215-1289 Rev. P; ECN 18-09-005 2/26/2018... -
Page 15: Dépannage Du Robinet Mélangeur Thermostatique
Remplacer les joints NPT et/ou joints toriques le cas échéant. le système endommagés. Pour tout remplacement de joints toriques, contacter le représentant Bradley et lui demander un Kit de joint torique (référence S65-177). Vérifier le thermostat : Aucun débit d’eau Le thermostat est défectueux et donc le... -
Page 16: Dépannage : Démontage Du Piston Et Nettoyage
Si non constant, répéter la Procédure C jusqu’à satisfaction, ou remplacer. Contacter votre représentant Bradley et lui demander un Kit de Piston/Revêtement (référence S65-180). Bradley • 215-1289 Rev. P; ECN 18-09-005 2/26/2018... -
Page 17: Liste Des Pièces
Joint torique Chambre de Capuchon de Siège Joint torique surchauffe commande Joint torique supérieure Joint torique Vis calante Ressort Siège supérieur Joint torique alimentation en Rondelle Rondelle Joint torique eau froide (Bleu) Bradley • 215-1289 Rev. P; ECN 18-09-005 2/26/2018... - Page 18 Saque las piezas del embalaje y asegúrese de haberlas sacado todas antes de desecharlo. Si falta alguna pieza, no comience la instalación hasta obtenerla. Las garantías del producto se pueden encontrar en la sección “Products” (Productos) del sitio Web, bradleycorp.com. Bradley • 215-1289 Rev. P; ECN 18-09-005 2/26/2018...
-
Page 19: Materiales Recomendados Para La Instalación
Continúe con el procedimiento de con el procedimiento de instalación de la válvula. instalación de la válvula. 6. Ponga firmemente la brida de pared en la pared y aplique masilla para fijarla en su lugar. Bradley • 215-1289 Rev. P; ECN 18-09-005 2/26/2018... - Page 20 9-3/4" 7-5/8" 8-3/4" Orificios (6) 5-1/4" (248) (194) (222) lugares (130) 6-1/2" Entradas de (165) NPT de 1” 24" (610) Vista inferior 9-3/16" (233) 20" 24" 2" 2" (608) (508) (51) (51) Bradley • 215-1289 Rev. P; ECN 18-09-005 2/26/2018...
-
Page 21: Conecte Las Tuberías De Suministro E Instale El Termómetro
Si se detiene el agua caliente, vuelva a abrir el suministro de agua fría. Revise la unidad semanalmente para verificar el funcionamiento apropiado y el ajuste deseado de la temperatura. Bradley • 215-1289 Rev. P; ECN 18-09-005 2/26/2018... -
Page 22: Instalación De Recirculación Opcional De Agua
7. Deje que el sistema funcione sin agua durante 30 minutos o más. Si, después de treinta minutos, aumenta la temperatura del agua, puede volver a ajustar la temperatura cerrando lentamente la válvula de equilibrio hasta que se alcance la temperatura adecuada. Bradley • 215-1289 Rev. P; ECN 18-09-005 2/26/2018... -
Page 23: Solución De Problemas De La Válvula Mezcladora Termostática
Un par de pinzas funciona bien para sacar los desechos del asiento. Si es necesario reemplazar el cierre y las retenciones, comuníquese con el representante local de Bradley y consulte por el kit (S65-179) de retención/cierre. Fluctuación de Las secciones de cierre y retención de la válvula no se... -
Page 24: Solución De Problemas: Desensamble Y Limpieza Del Pistón
Si es constante, repita el Procedimiento C hasta que se mueva libremente o cámbielo. Comuníquese con el representante local de Bradley y consulte por el Kit del pistón y revestimientos (número de pieza S65-180). Bradley • 215-1289 Rev. P; ECN 18-09-005... -
Page 25: Desglose De Piezas
Cámara superior Junta tórica Tapa de control de sobre- Junta tórica Junta tórica calentamiento Tornillo de ajuste Resorte de Junta tórica Tornillo Asiento superior suministro de Junta tórica Arandela agua fría (azul) Arandela Bradley • 215-1289 Rev. P; ECN 18-09-005 2/26/2018...
