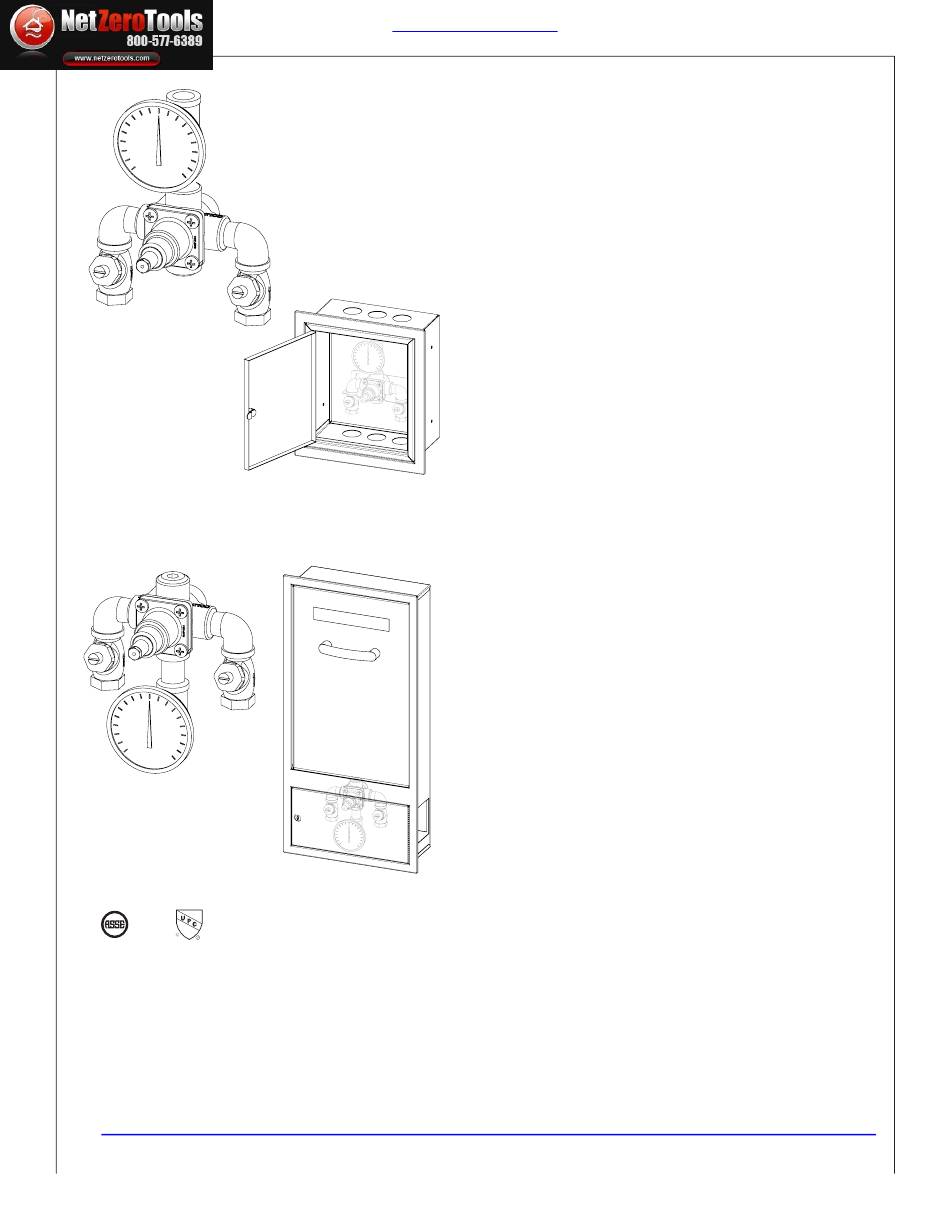

S19-2000
S19-2000EFX
ASSE 1071 & cUPC Certified
Inlet Connections: 1/2" NPT
Outlet Connection: 1/2" NPT
Temperature Range: 65° - 90° F
Maximum Pressure: 125 PSI
Inlet Temperature Hot: 120° - 180° F
Inlet Temperature Cold: 33° - 80° F
Minimum Temperature Differential
(from valve set point): 20° F

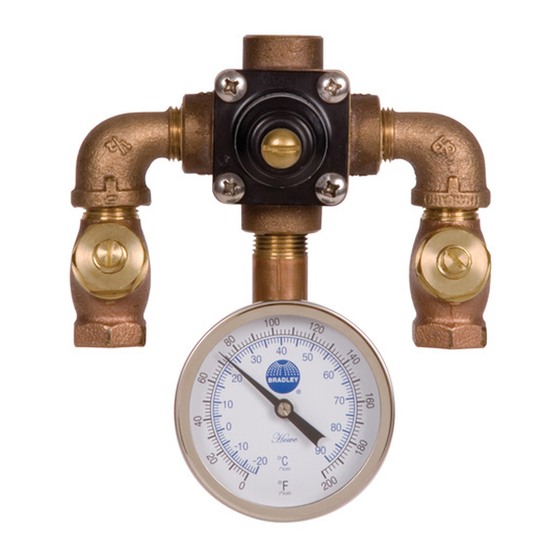

Bradley S19-2000 Navigator EFX8 Thermostatic Mixing Valve
netzerotools.com
netzerotools.com
S86-066
(Cabinet Only)
(Cabinet Only)
Raccords d'arrivée : 1/2 po NPT
Raccord de sortie : 1/2 po NPT
Plage de température : 65 - 90 °F
Pression maximum : 125 lb/po
Température d'arrivée, eau chaude : 120 - 180 °F
Température d'arrivée, eau froide : 33 - 80 °F
Différence de température minimum
(à partir de valeur de consigne de robinet) : 20 °F
netzerotools.com
Installation
S19-2000,
S19-2000EFX Series
Thermostatic Mixing Valve
with Optional Cabinet
Robinet
thermostatique
mélangeur
avec cabinet facultatif
Válvula mezcladora termostática
con armario opcional
Table of Contents
Supplies Required ..................................................... 2
Optional Equipment Installation ................................ 2
Dimensions ............................................................... 3
Installation Instructions ............................................. 4
Troubleshooting ......................................................... 6
Sommaire
Fournitures requises ................................................. 9
Installation de l'équipement optionnel ....................... 9
Dimensions ............................................................. 10
Instructions relatives à l'installation ......................... 11
Dépannage ............................................................. 13
Tabla de contenidos
Materiales necesarios ............................................. 16
Instalaciones de equipos opcionales ...................... 16
Dimensiones ........................................................... 17
Instrucciones de instalación .................................... 18
Solución de problemas ........................................... 20
Conexiones de entrada: NPT de 1/2 pulg.
Conexión de salida: NPT de 1/2 pulg.
Rango de temperaturas: 65 - 90 °F
2
Presión máxima: 125 PSI
Temperatura de entrada, caliente: 120 - 180 °F
Temperatura de entrada, fría: 33 - 80 °F
Diferencial de temperatura mínima
(desde el punto de ajuste de la válvula): 20 °F
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Bradley S19-2000 Series
Summary of Contents for Bradley S19-2000 Series
-
Page 1: Table Of Contents
Différence de température minimum Diferencial de temperatura mínima (from valve set point): 20° F (à partir de valeur de consigne de robinet) : 20 °F (desde el punto de ajuste de la válvula): 20 °F Bradley S19-2000 Navigator EFX8 Thermostatic Mixing Valve netzerotools.com... -
Page 2: Supplies Required
netzerotools.com Installation IMPORTANT! Read this entire installation manual to ensure proper installation. When finished with the installation, file this manual with the owner or maintenance Installation department. Compliance and conformity to local codes and ordinances is the responsibility of the installer. Separate parts from packaging and make sure all parts are accounted for before discarding packaging material. -
Page 3: Dimensions
netzerotools.com Installation S19-2000, S19-2000EFX Optional Recessed Cabinet (mm) Side View Front View 9¾" ½" NPT 2" Wall (248) Outlet (51) Flange Door 5³⁄₈" 2" (137) 2½" (51) (64) 2½" (64) 11¼" 14½" (286) 12½" (368) Door (318) 7-1/2" (190) Bottom View 5"... -
Page 4: Installation Instructions
netzerotools.com Installation Connect Supply Lines and Fixture Tempered Water (to Fixture) Check for leaks by pressurizing unit SLOWLY. Check the temperature when approx. 3-5 GPM water flow is reached (equivalent to one eye wash or face wash) and adjust if necessary. When the check stops are in the fully open (opera ting) position, the stem will extend approximately 1/2"... - Page 5 netzerotools.com Installation S19-2000, S19-2000EFX Optional Water Recirculation Setup Recirculating the water in the system provides constant regulation of the water temperature. Flush the supply lines thoroughly after completing installation. Close off all fixtures and label them as not available for use durin g the recirculating process. Check Valve (Typ) COLD...
-
Page 6: Troubleshooting
15/16" – 1-3/16"). 4. If the push rod length is not in the proper range, the thermostat must be replaced (it cannot be repaired). Contact your Bradley representative and ask for Thermostat Kit (S65-171). Dirt and debris have collected on the check... - Page 7 If it is not consistent, repeat Procedure D until it moves freely, or replace. Contact your Bradley representative and ask for Piston/Liner Kit (part number S65-172). 7/18/2012...
- Page 8 Qty. Description Item Qty. Description O-Ring Kit numbers for rough brass finish. Contact Thermostat O-Ring Bradley for other configurations. O-Ring Liner O-Ring Spring Piston Piston & Liner Kit S65-172 As of November 2001, the piston (Item 7) has Spring Item Qty.
-
Page 9: Fournitures Requises
netzerotools.com Installation S19-2000, S19-2000EFX IMPORTANT! Lire ce manuel d’installation dans son intégralité pour garantir une installation appropriée. Une fois celle-ci terminée, classer ce manuel auprès Installation du service à la clientèle ou d’entretien. L’installateur est responsable de respecter la conformité aux codes et ordonnances locaux. Séparer les pièces de l’emballage et veiller à... -
Page 10: Dimensions
netzerotools.com Installation Armoire encastrée en option (mm) Vue latérale Vue de face 9¾" Sortie 2" Bride (248) ½" NPT (51) murale Porte 5³⁄₈" 2½" 2" (137) (64) (51) 2½" (64) 11¼" 14½" (286) 12½" (368) Porte (318) 7½" (190) Vue de dessous 5"... -
Page 11: Instructions Relatives À L'installation
netzerotools.com Installation S19-2000, S19-2000EFX Raccorder les conduites d’alimentation et l’appareil Eau tempérée (vers l’appareil) Mettre LENTEMENT sous pression pour vériier l’étanchéité. Contrôler la température lorsque le débit d’eau atteint 11 à 19 l/min (3 à 5 gal/min) (équivalent à une douche oculaire ou faciale) et l’ajuster le cas échéant. - Page 12 netzerotools.com Installation Configuration de recirculation en option La recirculation de l’eau dans le circuit assure une régulation constante de la température de l’eau. Purger les conduites d’alimentation avec soin après avoir terminé l’installation. Fermer tous les appareils et les condamner provisoirement durant le processus de recirculation.
-
Page 13: Dépannage
4. Si la longueur de tige-poussoir n’est pas dans l’intervalle correct, le thermostat chuté. doit être changé (il n’est pas réparable). Contacter le représentant Bradley et lui demander un Kit de thermostat (S65-171). Accumulation de saleté et de débris sur le Nettoyer les clapets de non-retour : tamis ou le siège de clapet, ce qui limite le... - Page 14 Si le mouvement n’est pas régulier, répéter la procédure D jusqu’à ce qu’il bouge librement ou le changer. Contacter le représentant Bradley et lui demander un Kit de piston/chemise (réf. S65-172). 7/18/2012 netzerotools.com...
- Page 15 Kit Thermostat S65-171 Joint torique Repère Qté Désignation Chemise Numéros de kit pour la inition en laiton Thermostat Ressort brut. Contacter Bradley pour toute autre Joint torique Piston configuration. Joint torique Ressort Vis de surchauffe Kit Piston et chemise S65-172 Siège supérieur À...
-
Page 16: Materiales Necesarios
netzerotools.com Instalación ¡IMPORTANTE! Lea en su totalidad este manual de instalación para garantizar una instalación adecuada. Al completar la instalación, entregue este manual al Installation propietario o al Departamento de Mantenimiento. Es responsabilidad del instalador cumplir cabalmente los códigos y las ordenanzas locales. Saque las piezas del embalaje y asegúrese de haberlas sacado todas antes de desecharlo. -
Page 17: S19-292 Dimensiones
netzerotools.com Instalación S19-2000, S19-2000EFX Gabinete empotrado opcional (mm) Vista lateral Vista frontal Salida de 9¾" 2" Brida de NPT de ½" (248) (51) pared Puerta 5³⁄₈" 2" (137) 2½" (51) (64) 2½" (64) 11¼" 14½" (286) 12½" (368) Puerta (318) 7½"... -
Page 18: Instrucciones De Instalación
netzerotools.com Instalación Conexión de las tuberías de suministro y accesorios Agua temperada (para el accesorio) Revise si hay filtraciones, presurizando la unidad LENTAMENTE. Revise la temperatura cuando se alcance un caudal de agua de 11 a 19 LPM (3 a 5 GPM) (lo equivalente a un lavado ocular o facial) y ajuste de ser necesario. - Page 19 netzerotools.com Instalación S19-2000, S19-2000EFX Instalación de recirculación opcional de agua La recirculación del agua en el sistema proporciona regulación constante de la temperatura del agua. Purgue las tuberías de suministro completamente antes de terminar la instalación. Cierre todos los accesorios y etiquételos como no disponibles para usarse durante el proceso de recirculación.
-
Page 20: Solución De Problemas
Remplace las juntas NPT o las juntas tóricas, donde sea necesario. Para el reemplazo de las juntas tóricas, comuníquese con el representante externas en el juntas tóricas. local de Bradley y consulte por el kit (S65-170) de sellos de juntas sistema tóricas. No fluye agua Falló... - Page 21 Si es constante, repita el Procedimiento D hasta que se mueva libremente o cámbielo. Comuníquese con el representante local de Bradley y consulte por el Kit del pistón y revestimientos (número de pieza S65-172). 7/18/2012 netzerotools.com...
- Page 22 Junta tórica Junta tórica Junta tórica Junta tórica Revestimiento Números de kit para acabado de bronce Resorte áspero. Comuníquese con Bradley para Kit S65-172 del pistón y revestimientos Pistón consultar por otras configuraciones. Artículo Cantidad Descripción Resorte Junta tórica Tornillo de sobre- calentamiento Junta tórica...
