Corrigir os parênteses (opcional):
· Faça furos nos pontos marcados com uma broca de ɸ10 mm.
Insira as buchas 11 nos orifícios.
Aparafusar 2 parafusos 10 (5 x 50) aos bucins 11 na linha horizontal A; o quinto comprimento
dos parafusos 10 (5 x 50) foi enroscado nas buchas 11.
Fixar um suporte de fixação da chaminé 21 com 2 parafusos 10 (5 x 50) na linha horizontal B.
Gancho do corpo do capô
Enganche o corpo do exaustor nos 2 parafusos 10 (5 x 50) na linha horizontal A.
Nivele o próprio corpo do capô.
Retire o filtro do interior do corpo do exaustor, fixe os parafusos 10 aos bucins 11 nos
pontos (3).
CONEXÕES
SISTEMA DE ESCAPAMENTO DE AR
Ao instalar a versão canalizada, conecte o exaustor à chaminé
usando um tubo flexível ou rígido ɸ 150 ou ɸ 120 mm, cuja escolha
é deixada para o instalador.
· Se instalar uma conexão de exaustão de ar de ɸ 120 mm, insira o
flange redutor 3 na saída do corpo do exaustor.
Fixe o tubo 4 na posição usando grampos de tubo suficientes
(não fornecidos).
Remova os possíveis filtros de carvão.

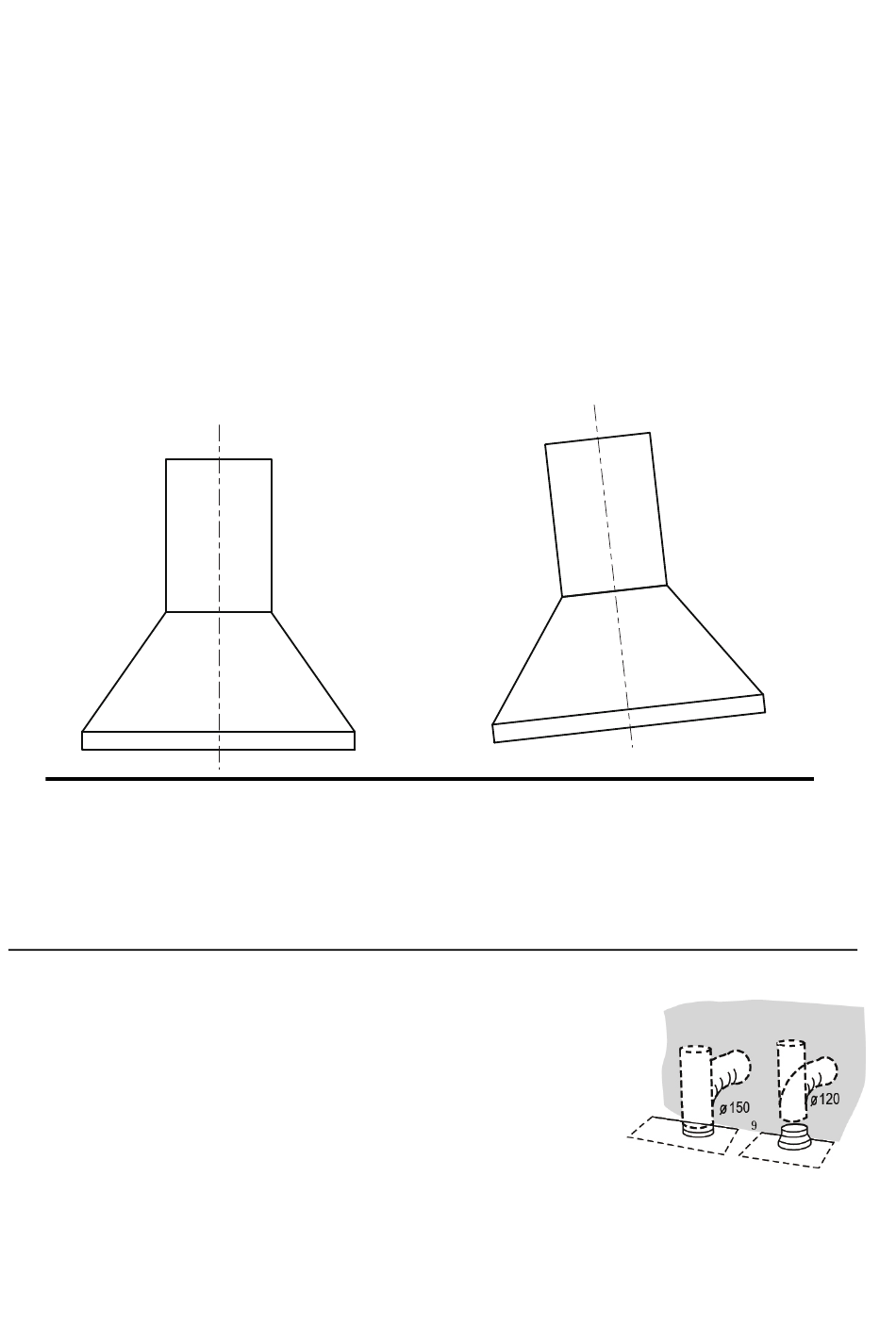

Certo Errado
