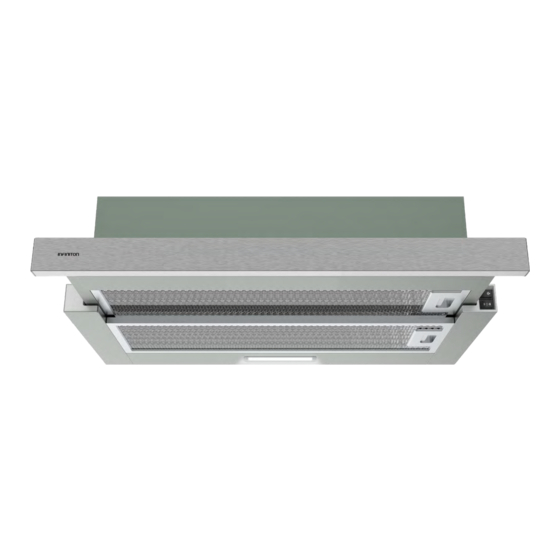

- Page 1 CAMPANA DE EXTRACCIÓN Model: CMPE-64ABL ean: 8445639003879 Antes de utilizar su nuevo producto Infiniton, lea atentamente este manual de usuario, a fin de aprender a usar de manera segura y eficiente las funciones que le ofrece este dispositivo.
- Page 2 Índice Español Información de seguridad Instalación Funcionamiento Solución de problemas Limpieza y mantenimiento infiniton.es...
- Page 3 Protege la superficie de acero inoxidable de forma sencilla Para conservar el aspecto original de tu nueva campana de cocina Infiniton de acero inoxidable es aconsejable tratarla con un paño limpio impregnado con algún producto específico que evite huellas y marcas.
- Page 4 Las partes accesibles pueden calentarse al utilizarse conjuntamente con los productos de cocción. • La distancia mínima entre la superficie de apoyo de los recipientes de cocción en la placa de cocción y la parte más baja de la campana extractora deberá ser de 65 cm como mínimo. infiniton.es...
- Page 5 Los niños no deben jugar con el producto. La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión. infiniton.es...
-
Page 6: Instalación
Instalación Español Descripción de las partes Cuerpo de la campana (Controles, luz LED, ventilador y filtro) Filtro de carbón activo (Opcional) Tornillos 5x50 Tacos de pared para los tornillos Dimensiones del producto infiniton.es... - Page 7 La instalación de campanas extractoras encastradas en muebles altos se realiza de la misma forma que en el método anterior. infiniton.es...
- Page 8 El mueble alto necesita una salida de aire. Siempre se debe utilizar un filtro de carbón activo en la campana. Tenga en cuenta que al utilizar filtros de carbón activo se reducirá la capacidad de succión de la campana. Modo de recirculación Modo de extracción infiniton.es...
-
Page 9: Funcionamiento
En el lado derecho de la campana extractora: Hay 2 velocidades para el motor y para apagar la luz. Interruptor de seguridad para el funcionamiento. Uso de la luz LED ] Apagado ]Encendido Uso del motor ] Apagado ]Baja potencia ] Alta potencia infiniton.es... -
Page 10: Solución De Problemas
Centro de Asistencia Técnica si tiene alguna duda antes de llevar a cabo cualquiera de los pasos anteriores. Desconecte siempre la unidad de la fuente de alimentación cuando vaya a realizar la apertura de la unidad. infiniton.es... -
Page 11: Limpieza Y Mantenimiento
1. Introduzca el filtro en las ranuras de la parte posterior de la campana. 2. Presione el botón en el extremo del filtro. 3. Suelte dicho botón una vez que el filtro haya quedado en posición de reposo. 4. Repita la operación para instalar todos los filtros. infiniton.es... - Page 12 5. Instale el filtro metálico en su sitio. - El código D de ILCOS para esta lámpara es DSR-1.5-S-33.2/120 - Módulos LED - lámpara redonda - Potencia máxima: 1×1,5W - Tensión nominal: 220V-240V - Dimensiones: Cuadrado/Diámetro: 33.2 x 120mm infiniton.es...
- Page 13 1. Instale la campana extractora en un lugar adecuado donde haya una ventilación eficaz. 2. Limpie la campana extractora con regularidad para no obstruir las vías de aire. 3. Recuerde apagar la luz de la campana extractora después de cocinar. 4. Recuerde apagar la campana extractora después de cocinar. infiniton.es...
- Page 14 COOKER HOOD Model: CMPE-64ABL ean: 8445639003879 Before using your new Infiniton product, please read this user manual carefully to learn how to safely and efficiently use the features offered by this device.
- Page 15 Content English Safety instructions Installation How to use Troubleshooting Manteinance and cleaning infiniton.es...
- Page 16 Tips on how to get the most out of your new cooker hood The operation of an Infiniton cooker hood is very simple thanks to the technology we have created to make your day-to-day life easier. Follow these simple tips and enjoy your kitchen.
- Page 17 The minimum distance between the supporting surface for the cooking vessels on the hob and the lowest part of the cooker hood. (When the cooker hood is located above a gas appliance, this distance shall be at least 65 cm) infiniton.es...
- Page 18 Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision. infiniton.es...
- Page 19 Installation English Parts name Hood body (Controls, LED light, fan and filter) Active carbon filter (Optional) Screws 5x50 Wall plugs for screws Product dimmensions infiniton.es...
- Page 20 The installation of built-in extractor hoods in wall units is carried out in the same way as in the previous me- thod. infiniton.es...
- Page 21 The air is purified and exhausted into the house. The wall unit requires an air outlet. An active carbon filter must always be used in the hood. Please note that using activated carbon filters will reduce the suction capacity of the hood. Recirculation mode Extraction mode infiniton.es...
- Page 22 On the right-hand side of the cooker hood: There are 2 speeds for the motor and for switching off the light. Safety switch for operation. Use of the LED light ] Off ] On Engine operation ] Power off ] Low power ] High power infiniton.es...
- Page 23 Note: Any electrical repairs to this appliance must conform to your local, state and federal laws.Please contact the service centre if in any doubt before undertaking any of the above.Always disconnect the unit from the power source when opening the unit. infiniton.es...
- Page 24 1. Angle the filter into the slots at the back of the hood. 2. Push the button on thehandle of the filter. 3. Release the handle once the filter fits into a resting position. 4. Repeat to install all filters. infiniton.es...
- Page 25 5. Fit the metal filter in place. - The ILCOS D-code for this lamp is DSR-1.5-S-33.2/120. - LED modules - round lamp - Maximum power: 1×1,5W - Rated voltage: 220V-240V - Dimensions: Square/Diameter: 33.2 x 120mm infiniton.es...
- Page 26 1. Install the cooker hood in a proper place where there is efficient ventilation. 2. Clean the cooker hood regularly so as not to block the airway. 3. Remember to switch off the cooker hood light after cooking. 4. Remember to switch off the cooker hood after cooking. infiniton.es...
- Page 27 COOKER HOOD Model: CMPE-64ABL ean: 8445639003879 Antes de utilizar o seu novo produto Infiniton, leia atentamente este manual do utilizador para saber como utilizar de forma segura e eficiente as funções oferecidas por este aparelho.
- Page 28 Índice Português Informações de segurança Instalação Funcionamento Solução de problemas Limpeza e manutenção infiniton.es...
- Page 29 Dicas sobre como tirar o máximo partido do seu novo exaustor O funcionamento de um exaustor Infiniton é muito simples graças à tecnologia que criámos para tornar o seu dia-a-dia mais fácil. Siga estas dicas simples e desfrute da sua cozinha.
- Page 30 As partes acessíveis podem ficar quentes quando utilizadas em conjunto com produtos de cozinha. • A distância mínima entre a superfície de suporte do fogão e a parte mais baixa do exaustor deve ser de pelo menos 65 cm. infiniton.es...
- Page 31 à utilização do produto de uma forma segura e compreender os perigos envolvidos. As crianças não devem brincar com o produto. A limpeza e manutenção do utilizador não deve ser efectuada por crianças não supervisionadas. infiniton.es...
-
Page 32: Instalação
Instalação Português Descrição das peças Corpo do exaustor (comandos, luz LED, ventilador e filtro) Filtro de carvão ativo (opcional) Parafusos 5x50 Tampas de parede para os parafusos Dimensões do produto infiniton.es... - Page 33 A instalação de exaustores embutidos em unidades de parede é efectuada da mesma forma que no método anterior. infiniton.es...
- Page 34 A unidade de parede necessita de uma saída de ar. Deve ser sempre utilizado um filtro de carvão ativo no exaustor. Note-se que a utilização de filtros de carvão ativado reduz a capacidade de aspiração do exaustor. Modo de recirculação Modo de extração infiniton.es...
-
Page 35: Funcionamento
No lado direito do exaustor: Existem 2 velocidades para o motor e para desligar a luz. Interruptor de segurança de funcionamento. Utilização de luz LED ] Desativação ]Ligação Uso del motor ] Desativação ]Baixa potência ] Alta potência infiniton.es... -
Page 36: Solução De Problemas
Contacte o Centro de Apoio Técnico se tiver alguma dúvida antes de executar qualquer uma das etapas acima referidas. antes de executar qualquer uma das etapas acima referidas. Desligar sempre a unidade da fonte de alimentação ao abrir a unidade. infiniton.es... -
Page 37: Limpeza E Manutenção
1. inserir o filtro nas ranhuras na parte de trás da capota. 2. Premir o botão no fim do filtro. 3. soltar o botão quando o filtro estiver na posição de repouso. 4. Repetir a operação para instalar todos os filtros. infiniton.es... - Page 38 5. Colocar o filtro metálico no seu lugar. - O código D do ILCOS para esta lâmpada é DSR-1.5-S-33.2/120. - Módulos LED - lâmpada redonda - Potência máxima: 1×1,5W - Tensão nominal: 220V-240V - Dimensões: Quadrado/Diâmetro: 33,2 x 120mm infiniton.es...
- Page 39 1. Instale la campana extractora en un lugar adecuado donde haya una ventilación eficaz. 2. Limpie la campana extractora con regularidad para no obstruir las vías de aire. 3. Recuerde apagar la luz de la campana extractora después de cocinar. 4. Recuerde apagar la campana extractora después de cocinar. infiniton.es...
- Page 40 Product Fiche Type 60cm Telescopic hood Customer Model CMPE-64ABL General Exhaust Capacity (m3/h) 60 cm Hood Width Category Product size（mm) 595 (W)* 308 (D)* 175 (H) Package size（mm) 655 (W)* 250 (D)* 367 (H) Color Inox front & Silver cabinet Material &...
- Page 41 50 Hz Frequency (hz) Air Outlet (mm) Motor Power (W) CB/CE/RoHs/GS/SAA/ERP Certification Accessory Extensible pipe Decorating trim Charcoal filter infiniton.es...
- Page 42 Solicitud de piezas o repuestos En el siguiente enlace de nuestra web encontrará los mejores accesorios y repuestos originales de la marca Infiniton, para que de ésta manera pueda seguir sacándole el máximo partido a su producto Infiniton. Para ello, escanee el código QR de la izquierda y complete el formulario.
- Page 43 Además, puede ponerse en contacto con nosotros escaneando el siguiente código QR: Resumen de Declaración de conformidad Infiniton declara, bajo su responsabilidad, que este aparato cumple con lo dispuesto en la Directiva 99/05/CE del Parlamento Europeo y del Consejo del 9 de marzo de 1999, traspuesta a la legislación española mediante Real Decreto 1890/2000 del 20 de noviembre.
