INSTALAÇÃO

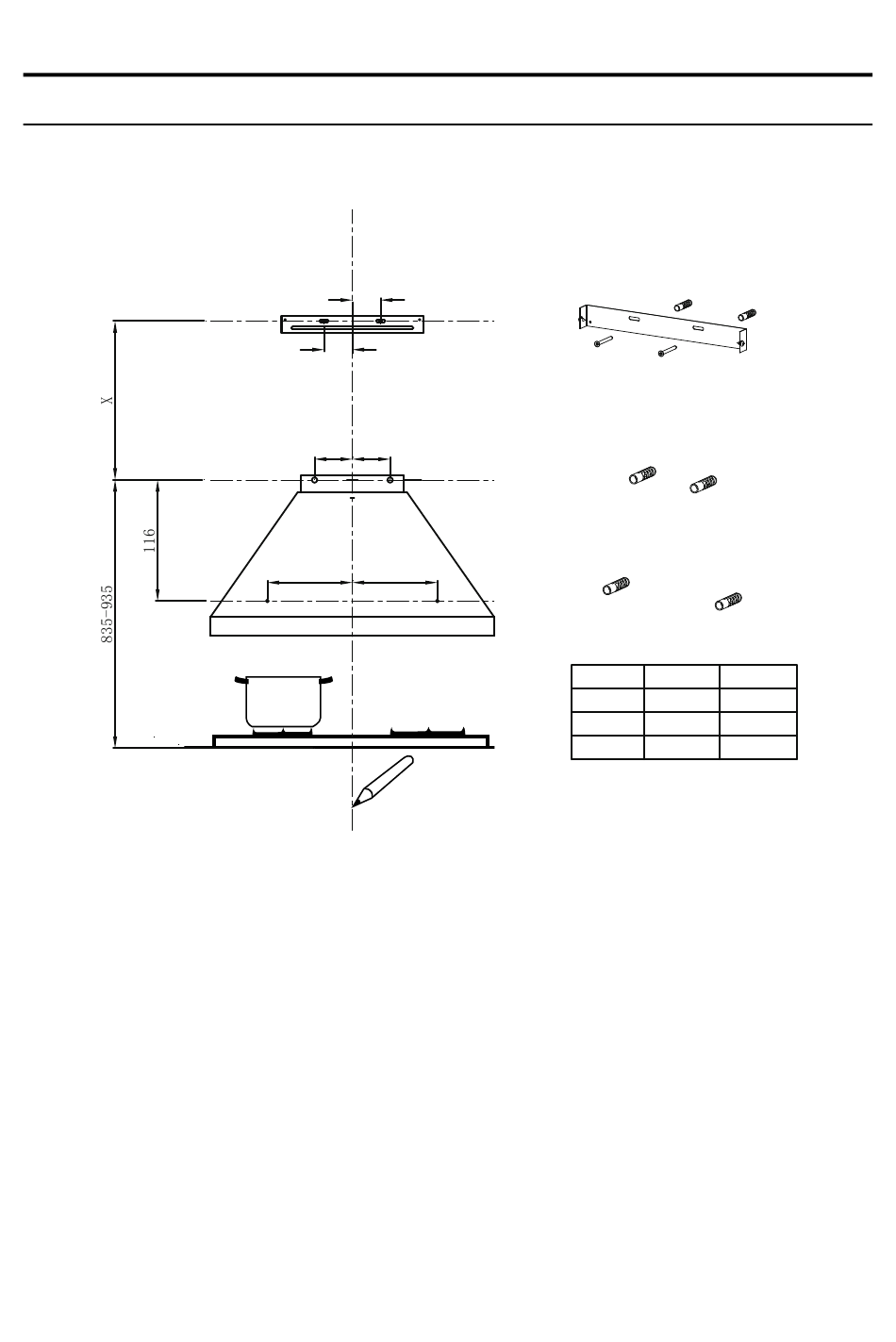

PERFURAÇÃO DE PAREDE E FIXAÇÃO DO SUPORTE
Linha de referência vertical
Como primeiro passo, prossiga com os seguintes desenhos:
Uma linha vertical até o teto ou até o limite superior, no centro da área em que o capô deve
ser encaixado.
Uma linha horizontal A a 835-935 mm acima do topo da panela.
Uma linha horizontal B a um x mm acima da linha horizontal A.
Uma linha horizontal C a 116mm abaixo da linha horizontal A.
Marcar pontos:
Marque um ponto (1) na linha horizontal A, 80 mm para a linha de referência vertical.

Repita esta operação no outro lado, verificando se as três marcas estão niveladas.

Marque um ponto (2) na linha horizontal B, 40 mm para a linha de referência vertical.

Repita esta operação no outro lado, verificando se as duas marcas estão niveladas.

Marque um ponto (3) na linha horizontal C, 155 mm da linha de referência vertical.

Repita esta operação no outro lado, verificando se as duas marcas estão niveladas.

40
(2)
B
40
80 80
(1)
A
155
C
(3)
155
5
Option Chimney
1
400+0
2 400+300 410-650
3 400+390 410-740
X
/
