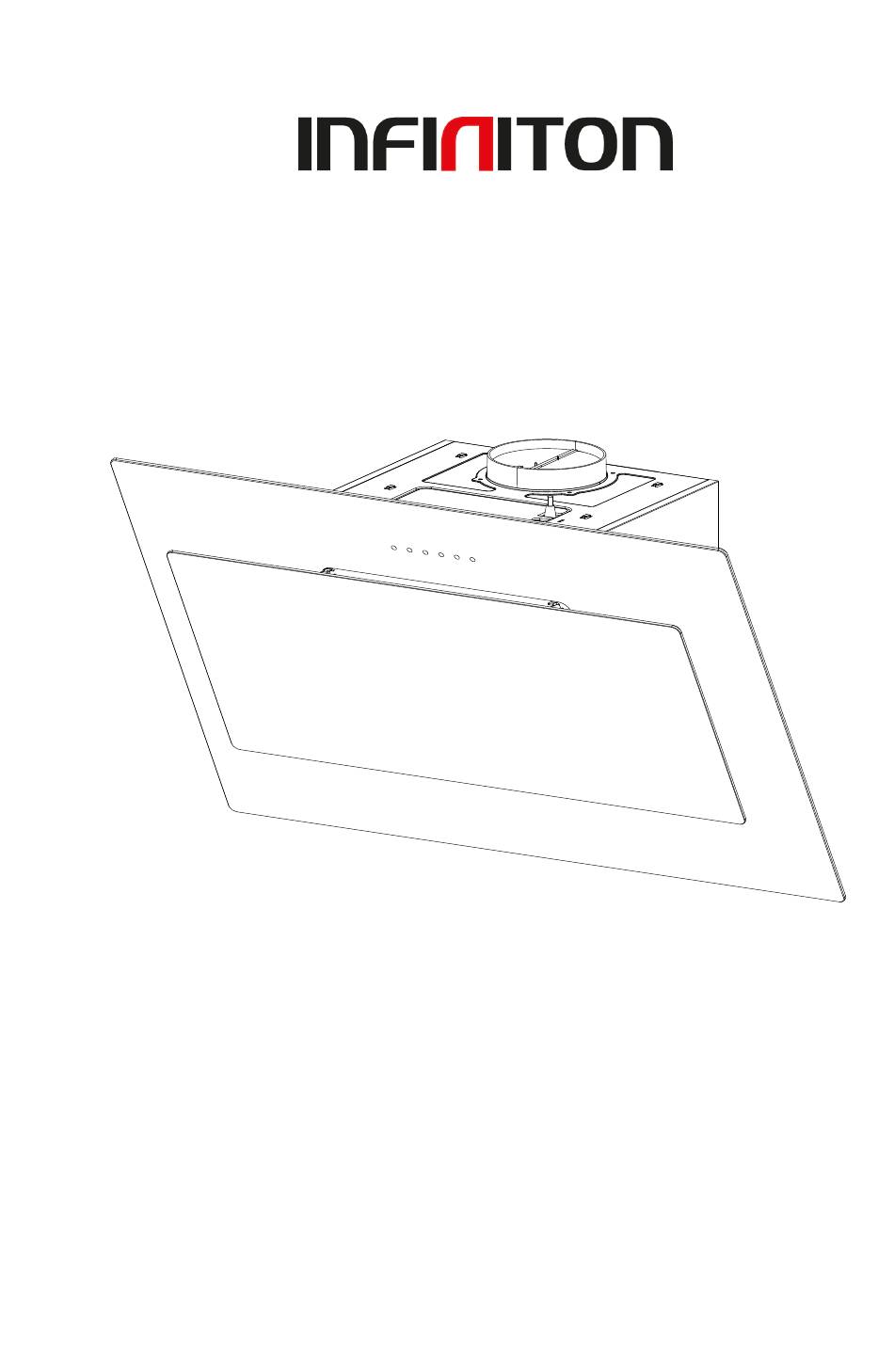

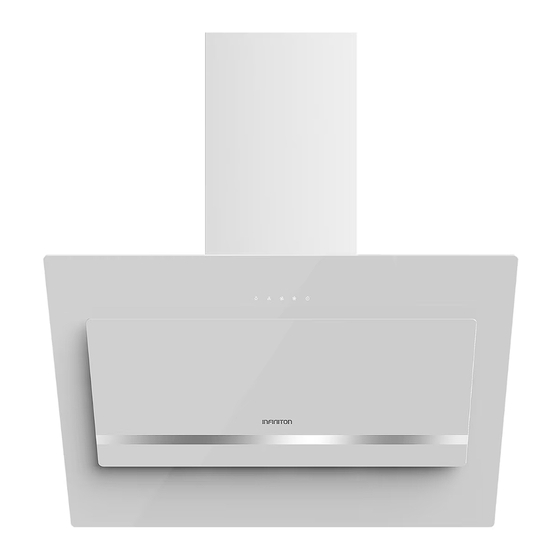

- Page 1 Manual del usuario modelo: CMPTRAL-BT90 CMPTRAL-WT90...
-
Page 3: Recomendaciones Y Sugerencias
RECOMENDACIONES Y SUGERENCIAS Las instrucciones de uso son válidas para diferentes modelos de artefactos. En consecuencia, es posible encontrar descripciones de las características individuales que no se aplican específicamente a su aparato. INSTALACIÓN El fabricante no se hace responsable de los daños resultantes de una instalación incorrecta o inadecuada. - Page 4 COMPONENTES 4.2 x 9.5 ES-3...
- Page 5 DIMENSIONES ES-4...
-
Page 6: Instalación
INSTALACIÓN PARED DE PERFORACIÓN Y SOPORTE DE FIJACIÓN (OPCIONAL) Opcional Una línea vertical hasta el techo o hasta el límite superior, en el centro de la zona en la cual la campana se va a instalar. – Una línea horizontal mm por encima del tope. - Page 7 Tres marcas estén niveladas. Marque un punto en la línea horizontal mm a la derecha de la línea de referencia vertical Repita esta operación en el otro lado, chequee que las dos marcas estén niveladas. , usando una mecha ɸ10 mm. Taladre en los puntos marcados ...
-
Page 8: Montaje De La Chimenea
MONTAJE DE LA CHIMENEA La chimenea sólo se puede instalar con cubierta extenuante. Fije un soporte de fijación la chimenea en el Inferior decorativo de la chimenea con 2 tornillos x 9.5) suministrado con la cubierta. Ligeramente ensanche las dos lados de la tubería y engánchelo en el cuerpo de la campana, asegurándose de que esté... -
Page 9: Panel De Control
PANEL DE CONTROL Enciende el motor. Cuando está apagado. Permitir el apagado del motor con unos 3 mns. Cuando está encendido. de demora mientras parpadea. Apaga el Motor. Cuando está parpadeando. Encender elMotor a Baja velocidad. Botones para encender. Encender elMotor a Media velocidad. Botones para encender. -
Page 10: Mantenimiento
MANTENIMIENTO ABERTURA DEL PANEL Primero presione el panel luego empújelo para abrirlo. Limpie el exterior con un paño húmedo y un detergente neutro. Limpie el interior con un paño húmedo y detergente neutro; no use ropa mojada o esponjas, o chorros de agua;... -
Page 11: Sustitución De Las Lámparas
ILUMINACIÓN SUSTITUCIÓN DE LAS LÁMPARAS Retire la lampara haciendo palanca apropiadamente desde el cuerpo de la campana (esto puede requerir presión o fuerza al ser realizado). Desconecte el conector de luz. Reemplace la lampara por una nueva del mismo ... -
Page 12: Solución De Problemas
SOLUCIÓN DE PROBLEMAS Falla Causa Solución Las aspas están bloqueadas. El condensador está dañado. Reemplace el condensador. El motor está dañado. Reemplace el motor. encendida, El cableado interno del motor está pero el motor cortado / desconectado. Un olor no funciona Reemplace el motor. -
Page 13: Servicio Técnico
SERVICIO TÉCNICO Si tiene alguna duda con este dispositivo, póngase en contacto con nosotros: e-mail: info@infiniton.es web: www.infiniton.es También puede ponerse en contacto con nuestro servicio técnico oficial - MEGAEXIT, S.L. -
Page 14: Recommendations And Suggestions
RECOMMENDATIONS AND SUGGESTIONS The instructions for Use apply to several versions of this appliance. Accordingly, you may find descriptions of individual features that do not apply to your specific appliance. INSTALLATION The manufacturer will not be held liable for any damages resulting from incorrect or improper installation. - Page 15 COMPONENTS Ref. Qty. Product Components Hood Body, complete with: Controls, Light, Blower, Filter. Lower Decorative Chimney ( optional ) Upper Decorative Chimney ( optional ) Flange ( optional ) Exhaust Pipe The Activated Charcoal filter ( optional ) Qty . Ref.
- Page 16 DIMENSIONS 600/800/900 450/650/750 Min. Min. 500mm 500mm EN-4...
-
Page 17: Installation
INSTALLATION WALL DRILLING AND BRACKET FIXING (OPTIONAL) Optional As a first step, proceed with the following drawings: A vertical line up to the ceiling or up to the upper limit, at the center of the area in which the hood is to be fitted. -
Page 18: Ducted Version Air Exhaust System
three marks are leveled. Mark a point (3) on the horizontal line C, 80 mm to the right of the vertical reference line. Repeat this operation on the other side, checking that the two marks are leveled. Fix the brackets (Optional): ... -
Page 19: Chimney Assembly
CHIMNEY ASSEMBLY The chimney can only be installed with exhausting hood. Lower Decorative Chimney Fix a Chimney fixing bracket 21 onto the Lower Decorative Chimney with 2 screws 12 (4.2X9.5) supplied with the hood. Slightly widen the two sides of the flue and hook them onto the hood body, making sure that ... -
Page 20: Control Panel
CONTROL PANEL Button Function Remarks Turns the Motor ON. When is off. Enable shutdown the Motor with a 3 minutes When is on. delay meanwhile flashes. Turns the Motor OFF. When is flashing. Turns the Motor on at speed Low. Buttons are on. -
Page 21: Grease Filters
MAINTENANC OPENNING PANEL Push the panel first and then pull it to open. Clean the outside with a damp cloth and neutral detergent. Clean the inside using a damp cloth and neutral detergent; do not use wet clothes or sponges, or jets of water;... -
Page 22: Light Replacement
LIGHTING LIGHT REPLACEMENT 1.5W LED light. Remove the light by levering its fitting from the hood body(this may require pressure or force to be applied). Disconnect the connector of the light. Replace the light with a new one of the same type, making sure that you connect the light with the light cable correctly. -
Page 23: Troubleshooting
TROUBLE SHOOTING Fault Cause Solution The blades are blocked. The capacitor is damaged. Replace capacitor. Light on, but The motor is damaged. Replace motor. motor does not The internal wiring of motor is cut off/ work Replace motor. disconnected. An unpleasant smell may be produced. - Page 24 1nF1n1Ton Procedimiento en caso de avería de su producto INFINITON HOME APPLIANCES: Cuando los usuarios finales vayan a dar un aviso tienen que llamar al 902 676 518 y tienen que tener delante la factura de compra porque le van a pedir una serie de datos de marca, modelo, fecha de compra, donde lo compro, etc.
- Page 25 Resumen de Declaración de conformidad INFINITON declara, bajo su responsabilidad, que este aparato cumple con lo dispuesto en la Directiva 99/05/CE del Parlamento Europeo y del Consejo de 9 de Marzo de 1 999, traspuesta a la legislación española mediante el Real Decreto 1 890/2000, de 20 de Noviembre.
