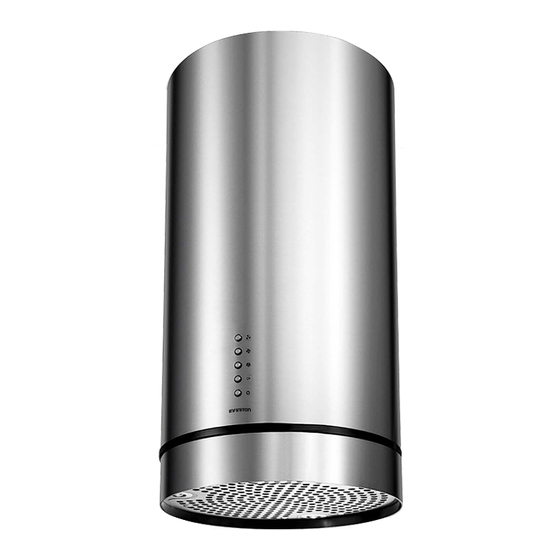

Infiniton CMPY-IST9A Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
CAMPANA DE EXTRACCIÓN
TIPO ISLA
CMPY-IST9A
ean: 8445639001578
Antes de utilizar su nuevo producto Infiniton, lea atentamente este
manual de usuario, a fin de aprender a usar de manera segura y
eficiente las funciones que le ofrece este dispositivo.

Advertisement

Table of Contents
loading

Related Manuals for Infiniton CMPY-IST9A

Summary of Contents for Infiniton CMPY-IST9A

  • Page 1 CAMPANA DE EXTRACCIÓN TIPO ISLA CMPY-IST9A ean: 8445639001578 Antes de utilizar su nuevo producto Infiniton, lea atentamente este manual de usuario, a fin de aprender a usar de manera segura y eficiente las funciones que le ofrece este dispositivo.
  • Page 2 Índice Español Información de seguridad Instalación Funcionamiento Solución de problemas Limpieza y mantenimiento infiniton.es infiniton.es...
  • Page 3 Protege la superficie de acero inoxidable de forma sencilla Para conservar el aspecto original de tu nueva campana de cocina Infiniton de acero inoxidable es aconsejable tratarla con un paño limpio impregnado con algún producto específico que evite huellas y marcas.
  • Page 4 Las partes accesibles pueden calentarse al utilizarse conjuntamente con los productos de cocción. • La distancia mínima entre la superficie de apoyo de los recipientes de cocción en la placa de cocción y la parte más baja de la campana extractora deberá ser de 65 cm como mínimo. infiniton.es infiniton.es...
  • Page 5 Los niños no deben jugar con el producto. La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión. infiniton.es...

  • Page 6: Instalación

    1. Antes de la instalación, desconecte la unidad y desenchúfela de la toma de corriente. 2. La campana extractora debe colocarse a una distancia de 65~75cm por encima de la superficie de cocción para obtener el mejor resultado. Ver imagen 1. Longitud total del soporte angular infiniton.es infiniton.es...
  • Page 7 6. Calcule la longitud del soporte angular de acuerdo con la imagen 1. Conecte el soporte angular con 18 tornillos M4*10mm, tuercas M4 y arandelas. (el solapamiento entre los ángulos de hierro debe ser superior a 100 mm). Ver imagen 3. Longitud del soporte angular, ver imagen 1 infiniton.es...
  • Page 8 M4*10mm, tuercas M4 y arandelas, fije el soporte angular de la unidad al panel colgante. Ver imagen 8. 11. Desenrosque la chimenea interior y utilice 3 tornillos ST4*8mm para fijar la chimenea interior en el panel colgante. Ver imagen 9. infiniton.es infiniton.es...
  • Page 9 Por razones de seguridad, utilice únicamente el mismo tamaño de tornillos de fijación o montaje que se recomiendan en este manual de instrucciones. Si no se instalan los tornillos o el dispositivo de fijación de acuerdo con estas instrucciones, pueden producirse riesgos eléctricos. infiniton.es...

  • Page 10: Funcionamiento

    8. Cuando la campana extractora funciona a alta velocidad, automáticamente cambia a velocidad media tras siete minutos de funcionamiento. infiniton.es infiniton.es...

  • Page 11: Solución De Problemas

    Centro de Asistencia Técnica si tiene alguna duda antes de llevar a cabo cualquiera de los pasos anteriores. Desconecte siempre la unidad de la fuente de alimentación cuando vaya a realizar la apertura de la unidad. infiniton.es...

  • Page 12: Limpieza Y Mantenimiento

    1. Introduzca el filtro en las ranuras de la parte posterior de la campana. 2. Presione el botón en el extremo del filtro. 3. Suelte dicho botón una vez que el filtro haya quedado en posición de reposo. 4. Repita la operación para instalar todos los filtros. infiniton.es infiniton.es...
  • Page 13 útil. Nota: Antes de cambiar las luces, asegúrese de que el producto esté apagado y desenchufado. Protéjase contra el peligro al cambiar las luces, por ejemplo, usando guantes. infiniton.es...
  • Page 14 2. Utilice un destornillador para quitar los 6 tornillos del deflector de la lámpara y retírelo. Desmonte la lámpara y reemplácela. - El código D de ILCOS para esta lámpara es DSR-1-S-41 - Módulos LED - lámpara redonda - Potencia máxima: 3×1W - Rango de voltaje: DC 12V - Dimensiones: infiniton.es infiniton.es...
  • Page 15 1. Instale la campana extractora en un lugar adecuado donde haya una ventilación eficaz. 2. Limpie la campana extractora con regularidad para no obstruir las vías de aire. 3. Recuerde apagar la luz de la campana extractora después de cocinar. 4. Recuerde apagar la campana extractora después de cocinar. infiniton.es...
  • Page 16 COOKER HOOD TYPE ISLAND CMPY-IST9A ean: 8445639001578 Before using your new Infiniton product, please read this user manual carefully to learn how to safely and efficiently use the features offered by this device.
  • Page 17 Content English Safety instructions Installation How to use Troubleshooting Manteinance and cleaning infiniton.es...
  • Page 18 Tips on how to get the most out of your new cooker hood The operation of an Infiniton cooker hood is very simple thanks to the technology we have created to make your day-to-day life easier. Follow these simple tips and enjoy your kitchen.
  • Page 19 The minimum distance between the supporting surface for the cooking vessels on the hob and the lowest part of the cooker hood. (When the cooker hood is located above a gas appliance, this distance shall be at least 65 cm) infiniton.es...
  • Page 20 Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision. infiniton.es infiniton.es...

  • Page 21: Installation

    (enamel, aluminum, flexible pipe or non-flammable material with an interior diameter of 150mm) 1. Before installation, turn the unit off and unplug it from the outlet. 2. The cooker hood should be placed at a distance of 65~75cm above the cooking surface for best effect. See pic 1. infiniton.es...
  • Page 22 5. Calculate the length of angle iron according to pic 1. To connect the angle iron and bracket with 18 pcs M4*10mm screws, M4 screw nuts and washers. (the overlap between angle iron should more than 100mm) See pic 3. infiniton.es infiniton.es...
  • Page 23 See pic 8. 11. Undrawn the inside chimney and use 3 pcs ST4*8mm screws to fix the inside chimney on hanging board. See pic 9. infiniton.es...
  • Page 24 For safety reason, please use only the same size of fixing or mounting screws which are recommended in this instruction manual. Failure to install the screws or fixing device in accordance with these instructions may result in electrical hazards. infiniton.es infiniton.es...

  • Page 25: How To Use

    How to use English The control panel has 5 buttons: HIGH Light On / Off Once connected to the power supply, the indicator light will turn on, all outputs will close and the hood will enter standby mode. The indicator light will turn off automatically after recalling if there is no activity. Power On: Press the power button once, the indicator light will turn on and the hood will operate on low speed.

  • Page 26: Troubleshooting

    Note: Any electrical repairs to this appliance must conform to your local, state and federal laws.Please contact the service centre if in any doubt before undertaking any of the above.Always disconnect the unit from the power source when opening the unit. infiniton.es infiniton.es...

  • Page 27: Manteinance And Cleaning

    1. Angle the filter into the slots at the back of the hood. 2. Push the button on thehandle of the filter. 3. Release the handle once the filter fits into a resting position. 4. Repeat to install all filters. infiniton.es...
  • Page 28 Note: Before changing the lights, make sure that the appliance isturned off and unplugged. Protect against danger when changing lights, such as wearing gloves. infiniton.es infiniton.es...
  • Page 29 2. Use a screwdriver to remove the 6 screws on the lamp baffle and remove the lamp baffle. Take down the light and replace it. • ILCOS D code for this lamp is: DSR-1-S-41 – LED modules– round LED lamp – Max wattage: 3×1 W – Voltage range: DC 12V – Dimensions: infiniton.es...
  • Page 30 1. Install the cooker hood in a proper place where there is efficient ventilation. 2. Clean the cooker hood regularly so as not to block the airway. 3. Remember to switch off the cooker hood light after cooking. 4. Remember to switch off the cooker hood after cooking. infiniton.es infiniton.es...
  • Page 32 EXAUSTOR TIPO ISLA CMPY-IST9A ean: 8445639001578 Antes de utilizar o seu novo produto Infiniton, leia atentamente este manual do utilizador para aprender a utilizar com segurança e eficiência as funcionalidades oferecidas por este dispositivo. infiniton.es...
  • Page 33 Índice Português Informações de segurança Instalação Funcionamento Solução de problemas Limpeza e manutenção infiniton.es...
  • Page 34 Dicas sobre como tirar o máximo partido do seu novo exaustor O funcionamento de um exaustor Infiniton é muito simples graças à tecnologia que criámos para tornar o seu dia-a-dia mais fácil. Siga estas dicas simples e desfrute da sua cozinha.
  • Page 35 As partes acessíveis podem ficar quentes quando utilizadas em conjunto com produtos de cozinha. • A distância mínima entre a superfície de suporte do fogão e a parte mais baixa do exaustor deve ser de pelo menos 65 cm. infiniton.es...
  • Page 36 à utilização do produto de uma forma • segura e compreender os perigos envolvidos. As crianças não devem brincar com o produto. A • limpeza e manutenção do utilizador não deve ser efectuada por crianças não supervisionadas. infiniton.es infiniton.es...

  • Page 37: Instalação

    (esmalte, alumínio, tubo flexível ou material não inflamável com um diâmetro interior de 150mm). 1. Antes da instalação, desligar a unidade e desconectá-la da tomada eléctrica. 2. O exaustor deve ser colocado a uma distância de 65~75cm acima da superfície de cozedura para melhores resultados. infiniton.es...
  • Page 38 5. Calcular o comprimento do ferro em ângulo de acordo com a figura 1. Para ligar o ferro em ângulo e o suporte com parafusos M4*10mm de 18 pcs, porcas e anilhas M4. (a sobreposição entre o ferro em ângulo deve ser superior a 100mm) Ver figura 3. infiniton.es infiniton.es...
  • Page 39 M4 fixam o ferro de engomar angular da unidade à tábua de pendurar. Ver figura 8. 11. Descarregar a chaminé interior e usar 3 pcs ST4*8mm de parafusos para fixar a chaminé interior na tábua pendurada. Ver a figura 9. infiniton.es...
  • Page 40 Por razões de segurança, utilizar apenas parafusos de fixação ou de ontagem do mesmo tamanho que os recomendados neste manual de instruções. A não instalação dos parafusos ou dispositivo de montagem em conformidade com estas instruções pode resultar em riscos eléctricos. infiniton.es infiniton.es...

  • Page 41: Funcionamento

    8. Quando o exaustor funciona em alta velocidade, mudará automaticamente para a velocidade média após sete minutos de trabalho. infiniton.es...

  • Page 42: Solução De Problemas

    Contacte o Centro de Apoio Técnico se tiver alguma dúvida antes de executar qualquer uma das etapas acima referidas. antes de executar qualquer uma das etapas acima referidas. Desligar sempre a unidade da fonte de alimentação ao abrir a unidade. infiniton.es infiniton.es...

  • Page 43: Limpeza E Manutenção

    1. inserir o filtro nas ranhuras na parte de trás da capota. 2. Premir o botão no fim do filtro. 3. soltar o botão quando o filtro estiver na posição de repouso. 4. Repetir a operação para instalar todos os filtros. infiniton.es...
  • Page 44 Nota: Antes de mudar as luzes, certifique-se de que o produto está desligado e desligado da tomada. Proteja-se contra o perigo ao mudar as luzes, por exemplo, usando luvas. infiniton.es infiniton.es...
  • Page 45 2. Utilizar uma chave de parafusos para retirar os 6 parafusos do deflector da lâmpada e retirar o deflector da lâmpada. Retire a luz e substitua-a. - O código ILCOS D para esta lâmpada é: DSR-1-S-41 - Módulos LED - lâmpada LED redonda - Potência máxima: 3×1 W - Gama de voltagem: DC 12V - Dimensões: infiniton.es...
  • Page 46 1. Instale la campana extractora en un lugar adecuado donde haya una ventilación eficaz. 2. Limpie la campana extractora con regularidad para no obstruir las vías de aire. 3. Recuerde apagar la luz de la campana extractora después de cocinar. 4. Recuerde apagar la campana extractora después de cocinar. infiniton.es infiniton.es...
  • Page 47 Solicitud de piezas o repuestos En el siguiente enlace de nuestra web encontrará los mejores accesorios y repuestos originales de la marca Infiniton, para que de ésta manera pueda seguir sacándole el máximo partido a su producto Infiniton. Para ello, escanee el código QR de la izquierda y complete el formulario.
  • Page 48 Además, puede ponerse en contacto con nosotros escaneando el siguiente código QR: Resumen de Declaración de conformidad Infiniton declara, bajo su responsabilidad, que este aparato cumple con lo dispuesto en la Directiva 99/05/CE del Parlamento Europeo y del Consejo del 9 de marzo de 1999, traspuesta a la legislación española mediante Real Decreto 1890/2000 del 20 de noviembre.
