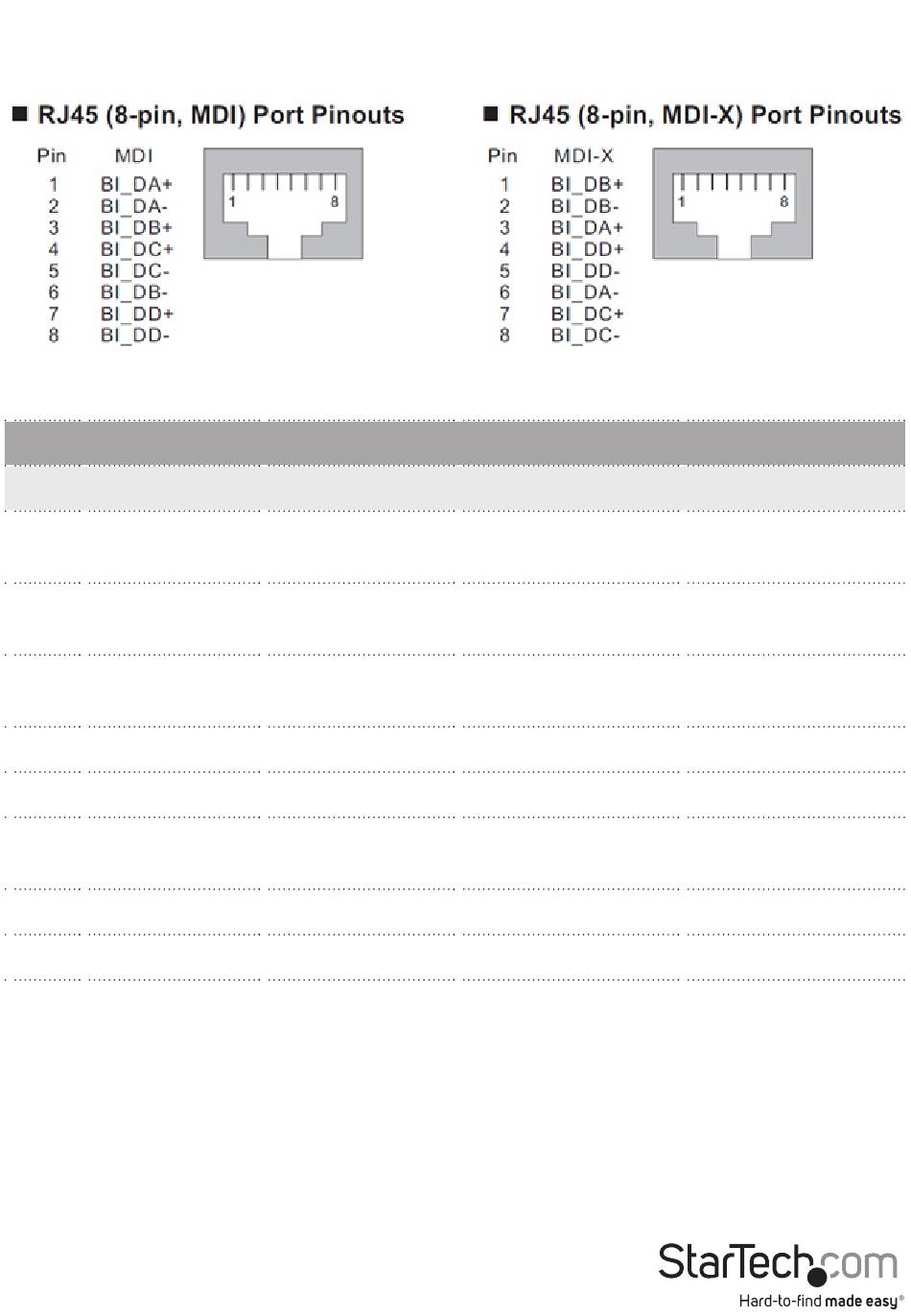

Pinout

1000Base-T
RJ-45 Input (Data Only)
Symbol
1
BI_DA+
2
BI_DA-
3
BI_DB+
4
BI_DC+
5
BI_DC-
6
BI_DB-
7
BI_DD+
8
BI_DD-
Instruction Manual
Description
Data BI_DA+
Data BI_DA-
Data BI_DB+
Data BI_DC+
Data BI_DC-
Data BI_DB-
Data BI_DD+
Data BI_DD-
4
RJ-45 Output (Data and Power)
Symbol
BI_DA+ (Vdc+)
BI_DA- (Vdc+)
BI_DB+ (Vdc-)
BI_DC+
BI_DC-
BI_DB- (Vdc-)
BI_DD+
BI_DD-
Description
Data BI_DA+ and
Feeding power (+)
Data BI_DA- and
Feeding power (+)
Data BI_DB+ and
Feeding power (-)
Data BI_DC+
Data BI_DC-
Data BI_DB- and
Feeding power (-)
Data BI_DD+
Data BI_DD-
