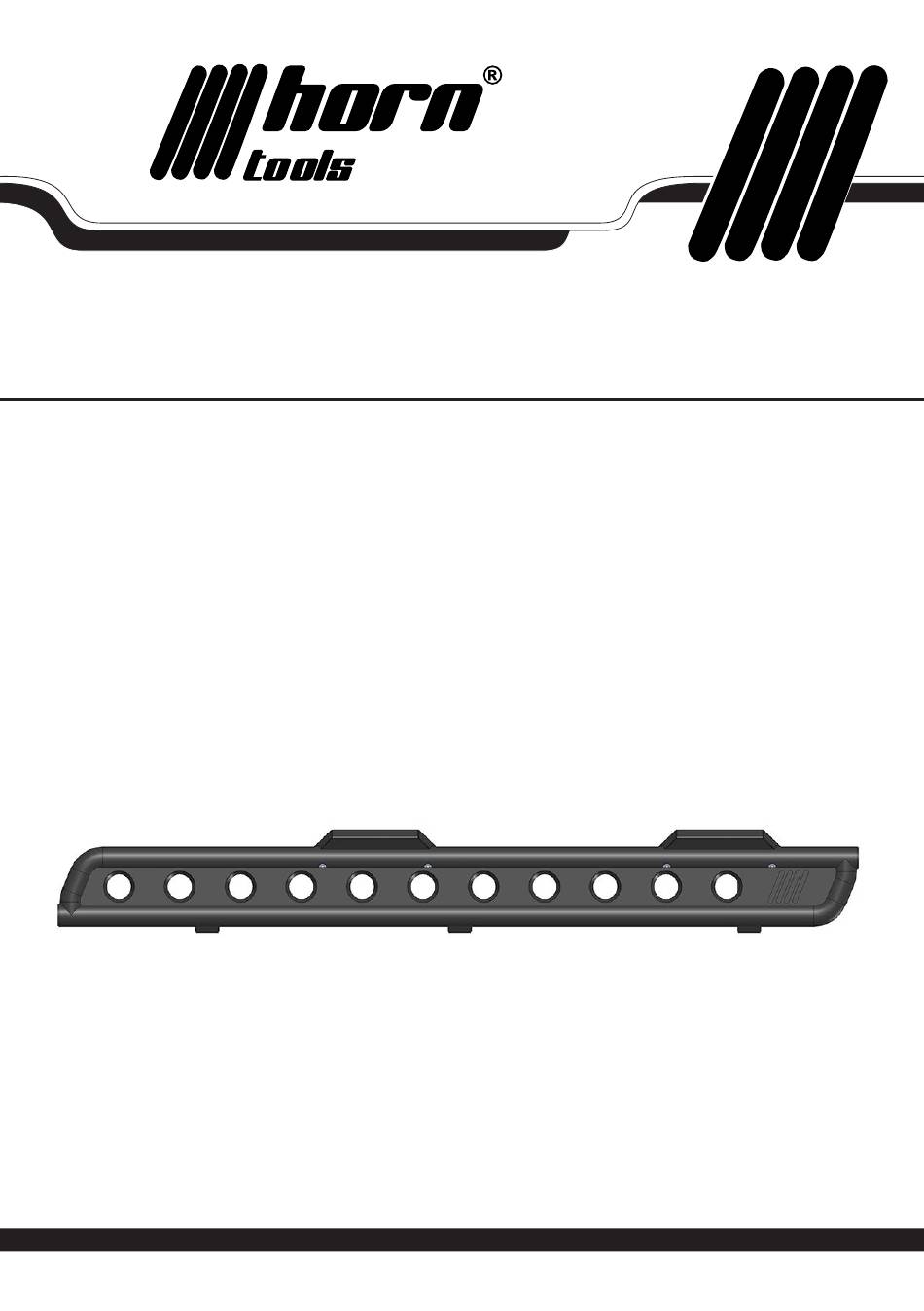

- Page 1 – aluminium version Modell | Model HFORARSA01 Trägerfahrzeug: Ford Ranger BJ: 2015 – fits: Ford Ranger manufacturing year 2015 and following w w w . h o r n t o o l s . c o m...
- Page 2 Technische Änderungen vorbehalten / technical changes reserved Allgemeine Hinweise | universal notes ► Fragen / questions Solltest du noch Fragen zur Montage oder zum Gebrauch deines Produktes haben, kontaktiere uns gerne. If you have further questions regarding the mounting or the useage of your horntools product feel free to contact us. ►...
-
Page 3: Stückliste | Partlist
Originale Trittstufe abbauen und an denselben Schrauben HFORARSA01 wieder montieren. Schrauben anhand der Drehmoment-Tabelle auf der letzten Seite anziehen! Unbolt the original side steps, replace them with HFORARSA01, use same bolts and nuts. Torque down all bolts in addition to the torque diagram on the last page of this instruction. - Page 4 Technische Änderungen vorbehalten / technical changes reserved Montage der Trittstufen | mounting of the entry steps Abb. 02: Trittstufen montiert / entry steps mounted Mit den beiliegenden M8 Linsenkopfschrauben die Einstiegstritte wie in Abb. 02 gezeigt verschrauben. Wenn die Trittstufen nicht montiert werden Gewinde mit den Schrauben verschließen. Use the M8 lens head bolts to mount the entry steps, like shown in Abb.
- Page 5 Drehmomenttabelle | torque diagram [torque in Nm] Regelgewinde Abmessung Vorspannkraft (kN) Anziehmoment (Nm) Festigkeits- 10.9 12.9 10.9 12.9 klasse M 4x0,70 1,29 1,71 1,02 1,37 M 5x0,80 2,79 10,9 M 6x1,00 2,96 3,94 13,2 15,4 10,0 15,0 18,0 M 8x1,25 5,42 7,23 16,5...
- Page 6 horntools GmbH Wallenmahd 23 . 6850 Dornbirn . AUSTRIA email: office@horntools.com UID: ATU65090439 w w w . h o r n t o o l s . c o m...
