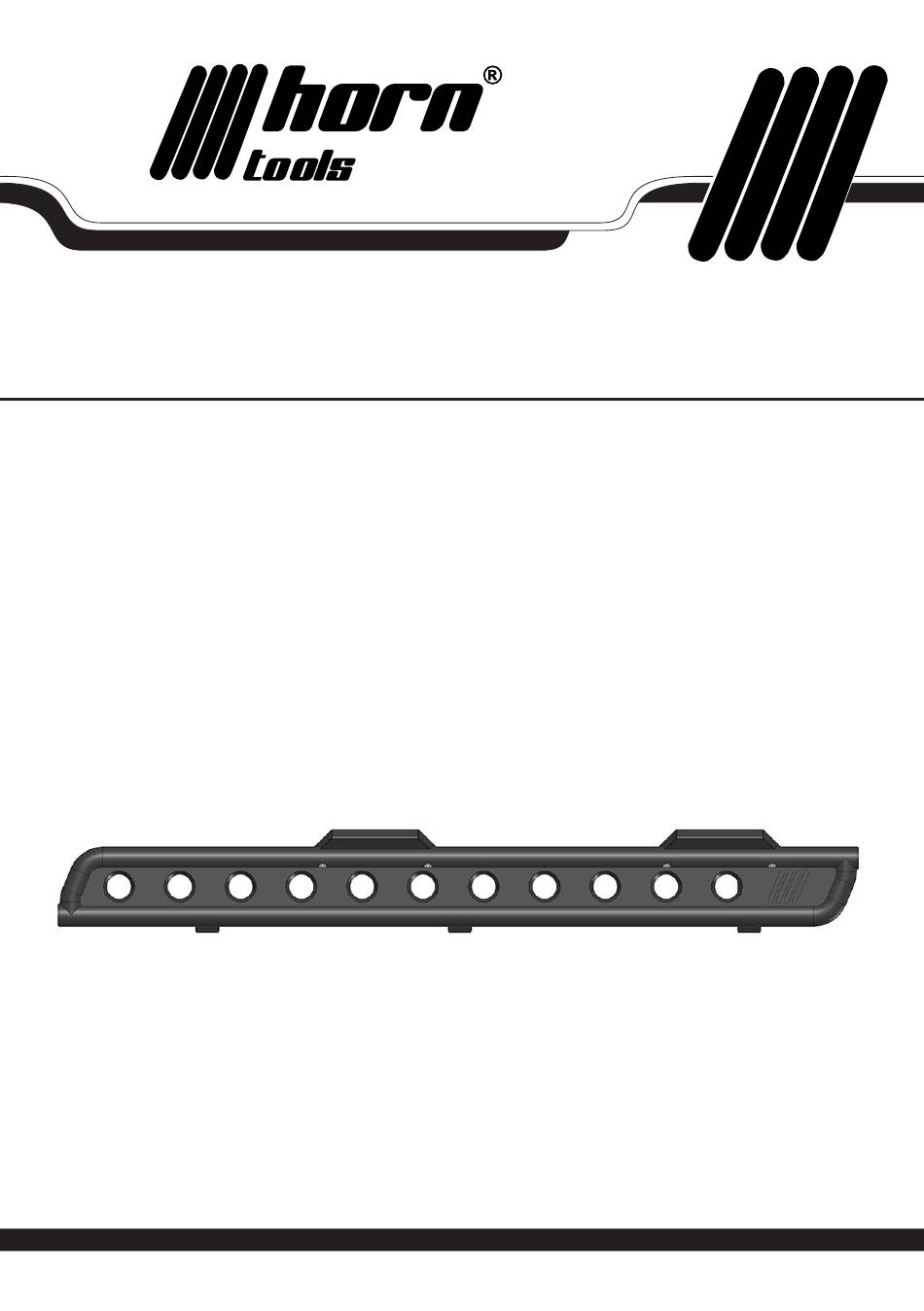

Einbauanleitung
| Mounting instructions

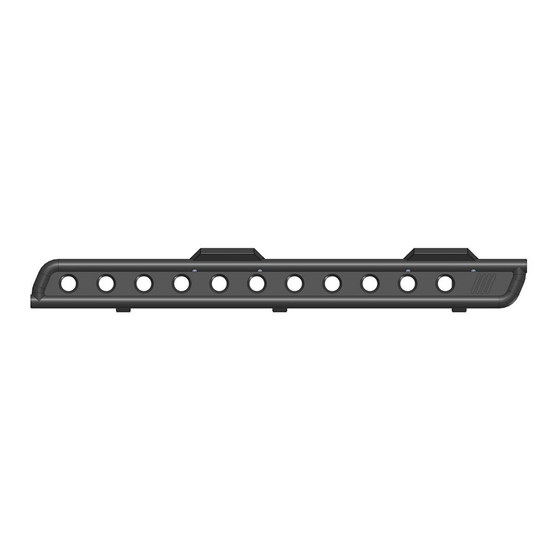

Rockslider Aluminium
rock sliders – aluminium version
Modell
| Model
HMAXRSA01
Trägerfahrzeug: ISUZU DMAX Bj. 2012 –
Nicht für den Einsatz mit „high lift Jack" geeignet!
Alle Schrauben mit Schraubensicherung (Loctite 243) o.Ä versehen
fits: ISUZU DMAX manufacturing year 2012 and following
this item is not intended to be used with high lift jacks!
Use bolt glue (Loctite 243 or similar) on all bolts!
w w w . h o r n t o o l s . c o m
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Horn Tools HMAXRSA01
Summary of Contents for Horn Tools HMAXRSA01
- Page 1 Rockslider Aluminium rock sliders – aluminium version Modell | Model HMAXRSA01 Trägerfahrzeug: ISUZU DMAX Bj. 2012 – Nicht für den Einsatz mit „high lift Jack“ geeignet! Alle Schrauben mit Schraubensicherung (Loctite 243) o.Ä versehen fits: ISUZU DMAX manufacturing year 2012 and following...
- Page 2 Technische Änderungen vorbehalten / technical changes reserved Allgemeine Hinweise | universal notes ► Fragen / questions Solltest du noch Fragen zur Montage oder zum Gebrauch deines Produktes haben, kontaktiere uns gerne. If you have further questions regarding the mounting or the useage of your horntools product feel free to contact us. ►...
-
Page 3: Stückliste | Partlist
Stückliste | partlist Anzahl Bild Zeichnungsnummer Beschreibung quantity image drawing number description Rockslider HMAXRSA01 Trittstufe HMAXRSA01_005 entry steps Verstärkung HMAXRSA01_009 reinforcement Schraubenliste | boltlist Artikel Größe Festigkeit Kopfform Oberfläche Stk. DIN / ISO article size strength head surface quant. Mutter/nut... - Page 4 Technische Änderungen vorbehalten / technical changes reserved Einbau der Rockslider | mounting of rock sliders Abb. 01: Montage der Rockslider / fixation of the rocksliders (Symbolbild / symbol picture Gewindeabdeckungen (Abb. 02) am Schweller abnehmen, Vorne in der Mitte & hinten. Rockslider an den Stehbolzen der Karosserie befestigen.
- Page 5 Abb. 03: HMAXRSA01_009 HMAXRSA01_009 wie im Bild angezeigt an den Rockslider schrauben und die HMAXRSA01_009 mit den M8x25 Schrauben an den Fahrzeugschweller befestigen. Alle Schrauben mit dem vorgegebenen Drehmoment aus der Tabelle der letzten Seite festziehen. Then attach HMAXRSA01_009 to the slider and the sill like shown in Abb. 03, using the inner hex bolts inside the slider and the M8x25 to the sill.
- Page 6 Technische Änderungen vorbehalten / technical changes reserved Montage der Trittstufen / mounting of the entry steps Abb. 04: Trittstufen montiert / entry steps mounted Mit den beiliegenden M8 Linsenkopfschrauben die Einstiegstritte wie in Abb. 04 gezeigt verschrauben. Wenn die Trittstufen nicht montiert werden Gewinde mit den Schrauben verschließen. Use the M8 lens head bolts to mount the entry steps, like shown in Abb.
- Page 7 Drehmomenttabelle | torque diagram [torque in Nm] Regelgewinde Abmessung Vorspannkraft (kN) Anziehmoment (Nm) Festigkeits- 10.9 12.9 10.9 12.9 klasse M 4x0,70 1,29 1,71 1,02 1,37 M 5x0,80 2,79 10,9 M 6x1,00 2,96 3,94 13,2 15,4 10,0 15,0 18,0 M 8x1,25 5,42 7,23 16,5...
- Page 8 horntools GmbH Wallenmahd 23 . 6850 Dornbirn . AUSTRIA email: office@horntools.com UID: ATU65090439 w w w . h o r n t o o l s . c o m...
