ATTENZIONE
I collegamenti elettrici devono essere realizzati dopo aver completato tutti i collegamenti idraulici.

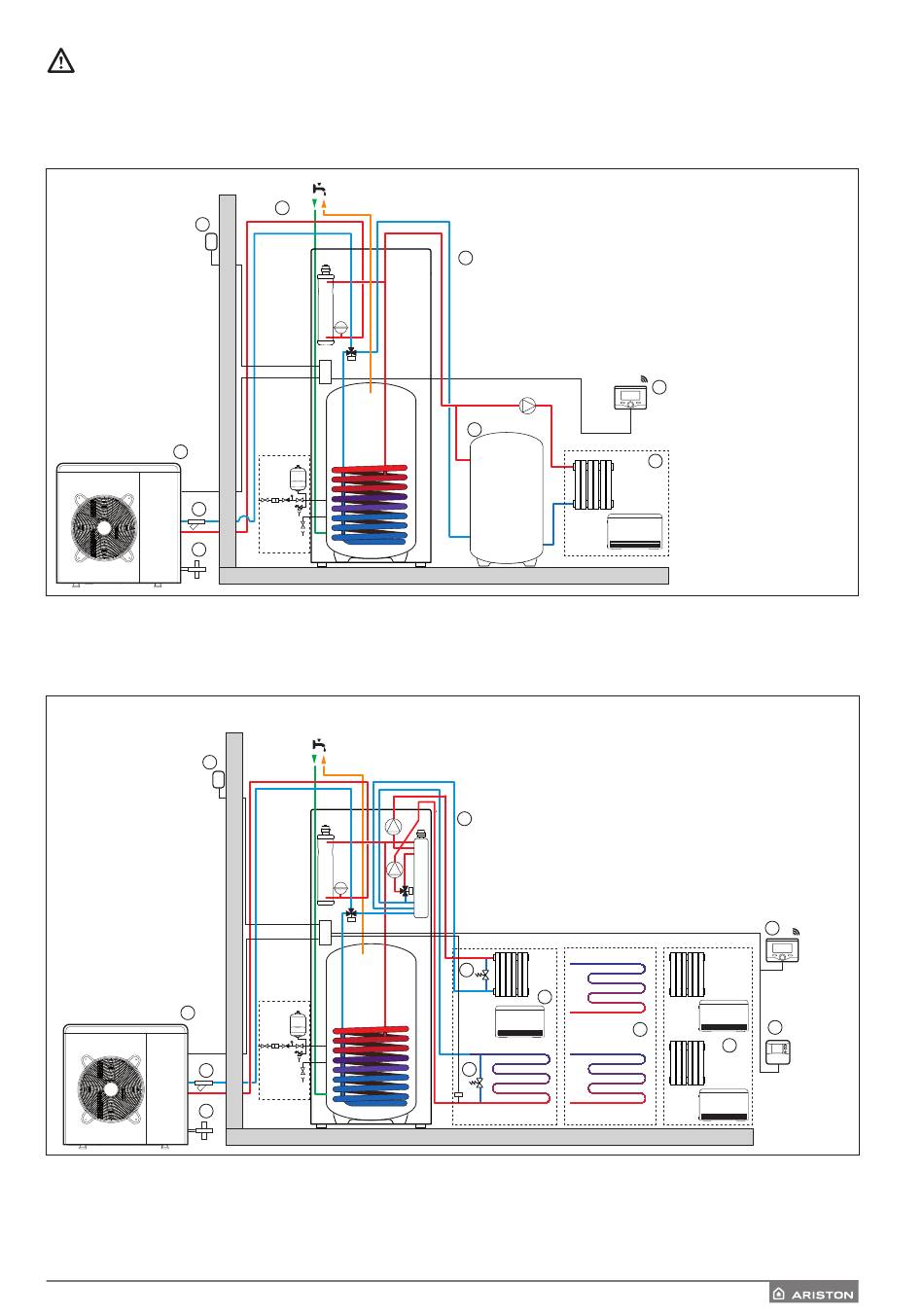

FS 1 ZONA BUFFER
Il circolatore che alimenta il flusso tra l'unità esterna e il sistema di riscaldamento / raffreddamento è posizionato nell'unità
esterna. L'unità interna dispone inoltre di due elementi riscaldanti «2 kW» e di un vaso di espansione.
3
2
7
8
FS 2 ZONE
Il circolatore che alimenta il flusso tra l'unità esterna e il sistema di riscaldamento / raffreddamento è posizionato nell'unità
esterna. L'unità interna dispone inoltre di due elementi riscaldanti «2 kW» e di un vaso di espansione., due circolatori di
zona e una valvola miscelatrice per la gestione delle due zone di riscaldamento / raffreddamento a diverse temperature.
3
2
9
10
NOTA: Installazioni con Impianto a Pavimento
Nelle installazioni con impianto a pavimento, prevedere l'impiego di un dispositivo di sicurezza sul circuito di mandata riscaldamento
secondo le indicazioni del DTU 65.11. Per la connessione elettrica del termostato vedere il paragrafo "Connessioni Elettriche".
In caso di temperatura di mandata troppo elevata, il sistema si arresterà sia in modalità di funzionamento sanitario che riscaldamento/
raffrescamento e sul dispositivo di controllo remoto apparirà il codice errore 116 "Termostato pavimento aperto". Il sistema ripartirà alla
chiusura del termostato a riarmo manuale.
9
VE
VE
1. Unità Interna
2. Unità esterna
3. Sonda esterna
4. Zona riscaldamento alta temperatura/
Raffrescamento bassa temperatura (con fan coil)
1
5. Buffer (optional)
6. Controllo Remoto Sensys e Sensys Net
7. Filtro
8. Kit antigelo (optional)
5
1. Unità Interna
2. Unità esterna
3. Sonda esterna
4. 2 Zone riscaldamento alta temperatura/
Raffrescamento bassa temperatura (con fan coil)
5. 2 Zone riscaldamento bassa temperatura/
Raffrescamento a pavimento
1 6. 2 Zone riscaldamento alta temperatura/
Raffrescamento (con fan coil)
7. Controllo Remoto Sensys e Sensys Net
8. Sensore Ambiente
9. Filtro
10. Kit antigelo
11. By pass (optional)
11
4
11
6
4
7
8
5
6
