UNITÀ INTERNA

Installazione preliminare

L'unità interna FS deve essere posizionata presso un vano
con funzione abitativa (evitando possibili rischi di congela-
mento) al fine di garantire le migliori prestazioni.

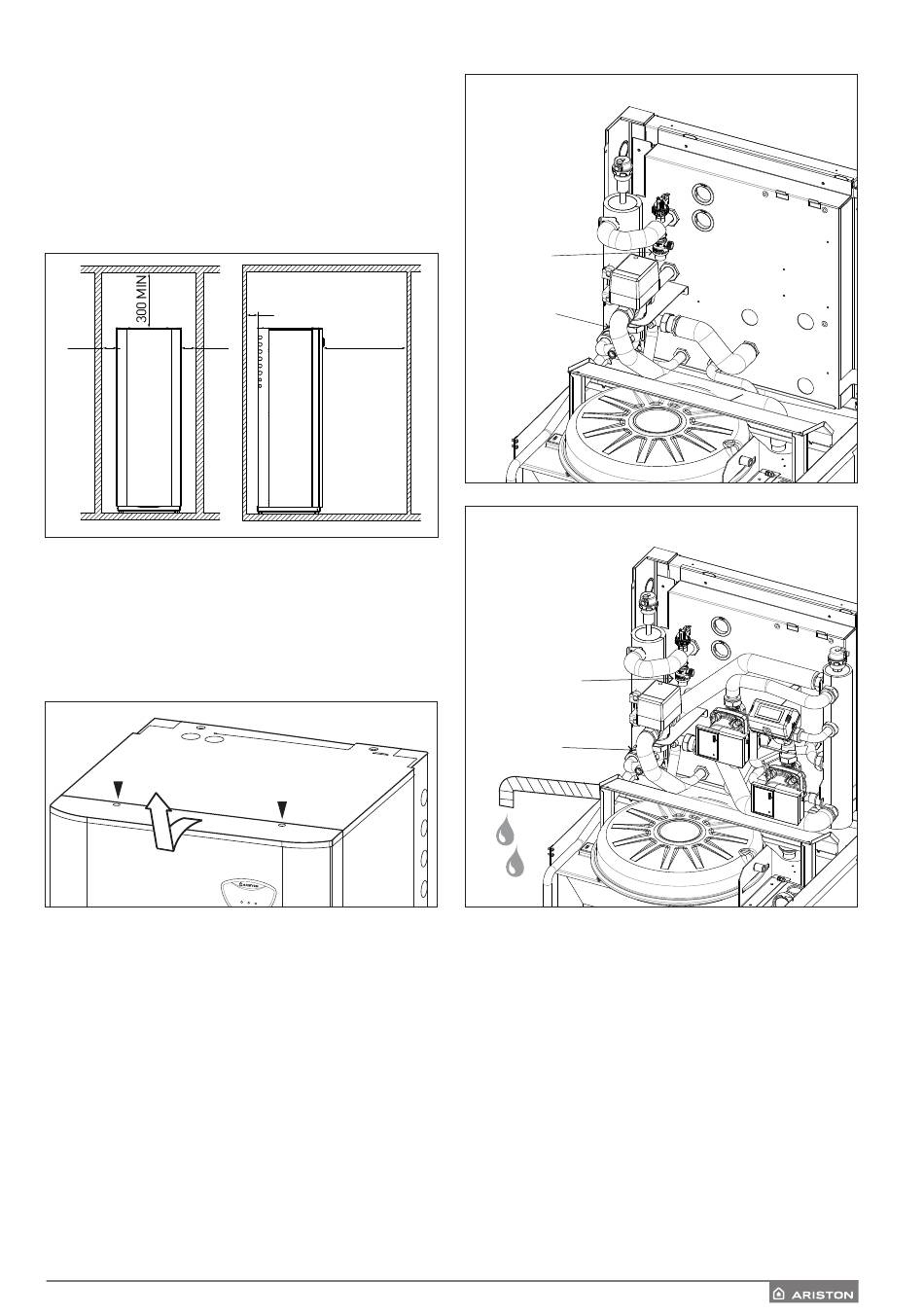

Distanze minime per l'installazione

Al fine di consentire la corretta manutenzione del sistema,
è necessario rispettare le distanze minime per l'installa-
zione come illustrato nelle figure sottostanti.
150 150
*x = 0 mm con kit di collegamento idraulico a destra/sinistra
*x = 80 mm con kit di collegamento idraulico sulla parte superiore

1. Rimozione pannello frontale

Per accedere all'interno dell'unità, svitare le due viti «A»
poste sul pannello frontale, tirare il pannello in avanti e
sollevarlo.
A

3. Riempimento dell'impianto

La pressione massima dell'impianto di riscaldamento/raffrescamento deve essere pari a 3 bar. La pressione di riempi-
mento consigliata è pari ad 1,2 bar. Non appena realizzato il riempimento dell'impianto, disconnettere la rete idrica. I
riempimenti frequenti (più volte al mese) dovranno essere evitati, al fine di limitare la possibile corrosione del sistema.

Vaso d'espansione

Il sistema è dotato di un vaso di espansione per impianti di riscaldamento. Assicurarsi che il vaso di espansione abbia
una capacità adeguata al quantitativo di acqua presente nell'impianto. Prima del riempimento, assicurarsi che la pres-
sione di caricamento sia pari ad 1 bar.
4. Preparazione alla messa in funzione dell'impianto del circuito di riscaldamento/raffrescamento
Aprire i rubinetti del circuito di mandata e ritorno all'impianto di riscaldamento/raffrescamento.
Aprire i rubinetti di riempimento del circuito di riscaldamento.
Richiudere i rubinetti non appena la lancetta del manometro si trova in corrispondenza della pressione desiderata.
Disareare l'impianto, ristabilire la pressione e verificare la tenuta di tutte le guarnizioni.
x*
800
A
2. Scarico valvola di sicurezza
1 ZONA
1 ZONA L
valvola di
sicurezza
3 bar
valvola di scarico
2 ZONE
valvola di
sicurezza
3 bar
valvola di
scarico
Provvedere al montaggio del tubo di scarico della valvola
di sicurezza, presente nella confezione documenti.
15 / IT
