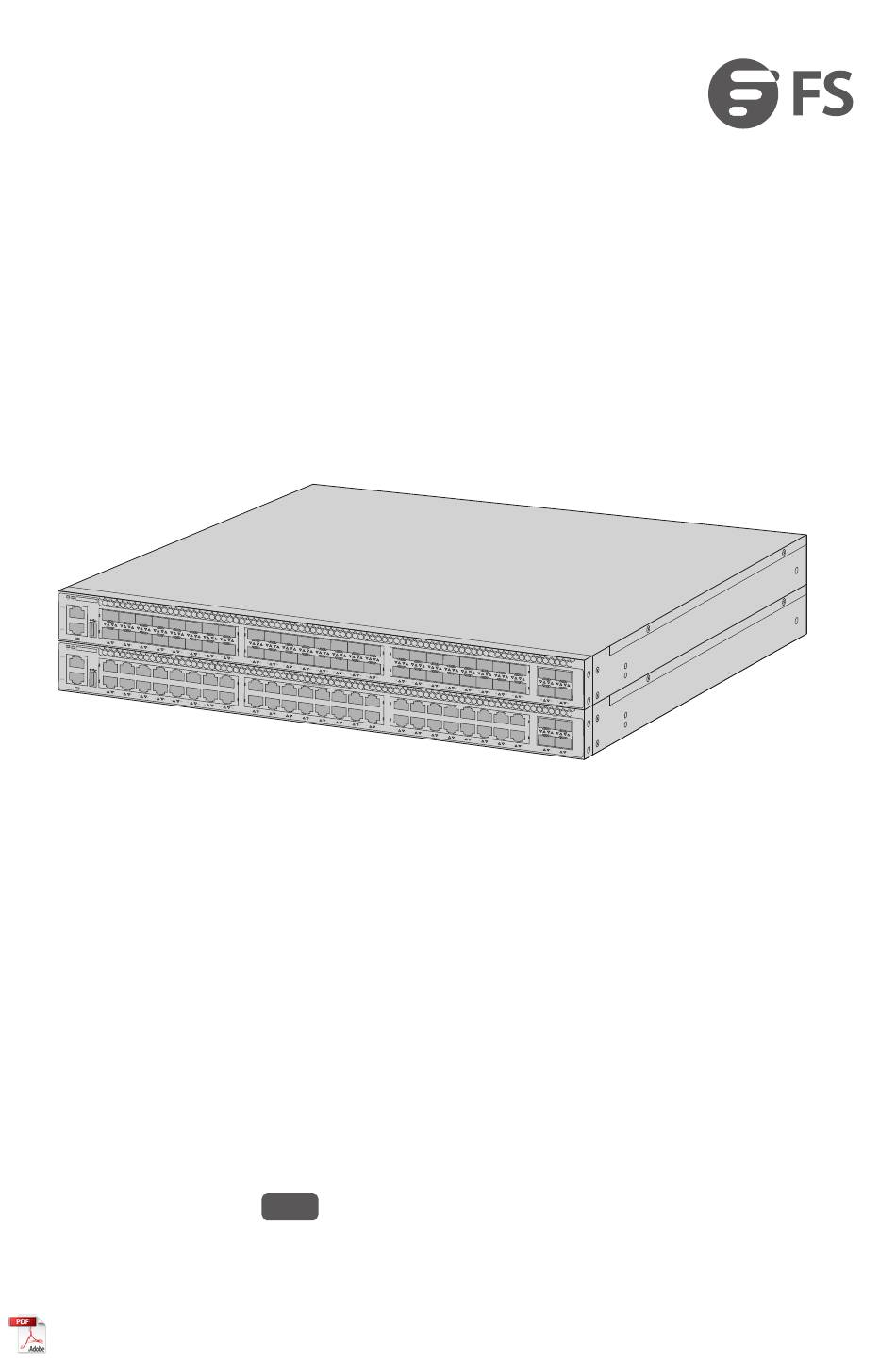

S 5 8 0 0 - 4
8 F 4 S R
S 5 8 0 0 - 4
8 T 4 S
MANAGED L2/L3 ROUTING SWITCHES
MANAGED L2/L3-ROUTING-SWITCHES
COMMUTATEUR DE ROUTAGE L2/L3 GÉRÉ
Quick Start Guide
Quick-Start Anleitung
Guide de Démarrage Rapide
V2.0

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MANAGED L2 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for FS MANAGED L2

Summary of Contents for FS MANAGED L2

  • Page 1 S 5 8 0 0 - 4 8 F 4 S R S 5 8 0 0 - 4 8 T 4 S MANAGED L2/L3 ROUTING SWITCHES MANAGED L2/L3-ROUTING-SWITCHES COMMUTATEUR DE ROUTAGE L2/L3 GÉRÉ Quick Start Guide V2.0 Quick-Start Anleitung...
  • Page 2 Introduction Thank you for choosing S5800 Series switches. This guide is designed to familiarize you with the layout of the switches and describe how to deploy the switches in your network. S 5 8 0 0 - 4 8 F 4 S R ID SYS S5800-48F4SR S 5 8 0 0 - 4 8 T 4 S...

  • Page 3: Hardware Overview

    Hardware Overview Front Panel Ports S5800-48F4SR SFP+ S 5 8 0 0 - 4 8 F 4 S R ID SYS S5800-48T4S RJ45 SFP+ S 5 8 0 0 - 4 8 T 4 S ID SYS 10/100/1000 BASE-T Ports Description 10/100/1000BASE-T ports for Ethernet connection RJ45...
  • Page 4 Front Panel LEDs S5800-48F4SR SFP+ S 5 8 0 0 - 4 8 F 4 S R ID SYS S5800-48T4S RJ45 SFP+ S 5 8 0 0 - 4 8 T 4 S ID SYS 10/100/1000 BASE-T LEDs Status Description Blue ID indication function enable.

  • Page 5: Installation Requirements

    Back Panel S5800-48F4SR/S5800-48T4S 3 Fixed Fans 2 Hot-swappable Power Supplies Grounding Point Installation Requirements Before you begin the installation, make sure that you have the following: Phillips screwdriver. Standard-sized, 19" wide rack with a minimum of 1U height available. Category 5e or higher RJ45 Ethernet cables for connecting the network devices. Site Environment: Do not operate it in an area that exceeds an ambient temperature of 45ºC.

  • Page 6: Mounting The Switch

    Mounting the Switch Desk Mounting S 5 8 0 0 - 4 8 ID SYS F 4 S R 1. Attach four rubber pads to the bottom. 2. Place the chassis on a desk. Rack Mounting 10 G 1. Secure the mounting brackets to the two sides of the switch with eight M4 screws.

  • Page 7: Grounding The Switch

    10 G 2. Attach the switch to the rack using four M6 screws and cage nuts. Grounding the Switch 1. Connect one end of the grounding cable to a proper earth ground, such as the rack in which the switch is mounted. 2.

  • Page 8: Connecting The Power

    Connecting the Power 1. Plug the AC power cord into the power port on the back of the switch. 2. Connect the other end of the power cord to an AC power source. Connecting the SFP/SFP+ Ports 10 G 1. Plug a compatible SFP/SFP+ transceiver into the SFP/SFP+ port. 2.

  • Page 9: Connecting The Management Ports

    Connecting the Management Ports Connecting the Console Port S 5 8 0 0 - 4 ID SY S 8 F 4 S R CO N ET H 1. Insert the RJ45 connector of the console cable into the RJ45 console port on the front of the switch. 2.

  • Page 10: Connecting The Usb Port

    Connecting the USB Port S 5 8 0 0 - 4 ID SY S 8 F 4 S R CO N ET H Insert the Universal Serial Bus (USB) flash disk to the USB port for software and configuration backup and offline software upgrade.
  • Page 11 Step 3: Open a browser, type http://192.168.1.1, and enter the default username and password, admin/admin. Step 4: Click sign in to display the web-based configuration page. Configuring the Switch Using the Console Port Step 1: Connect a computer to the switch's console port using the supplied console cable. Step 2: Start the terminal simulation software such as HyperTerminal on the computer.

  • Page 12: Configuration System Troubleshooting

    Troubleshooting Loading Failure Troubleshooting After loading fails, the system will keep running in the original version. At this time, users should re-check if physical port connections are good firstly. If some ports are not connected, then re-connect them to ensure that physical connections are correct, and begin re-loading. If physical connections are correct, then check the loading process information displayed on the super terminal to verify if there are input errors.

  • Page 13: Support And Other Resources

    Product Warranty FS ensures our customers that any damage or faulty items due to our workmanship, we will offer a free return within 30 Days from the day you receive your goods. This excludes any custom made items or tailored solutions.
  • Page 14 Einführung Vielen Dank, dass Sie sich für Switches der S5800-Serie entschieden haben. Dieses Benutzerhandbuch soll Sie mit dem Layout der Switches vertraut machen und beschreiben, wie Sie die Switches in Ihrem Netzwerk einsetzen. S 5 8 0 0 - 4 8 F 4 S R ID SYS S5800-48F4SR S 5 8 0 0 - 4 8 T 4 S...
  • Page 15 Hardware-Übersicht Ports an der Vorderseite S5800-48F4SR SFP+ S 5 8 0 0 - 4 8 F 4 S R ID SYS S5800-48T4S RJ45 SFP+ S 5 8 0 0 - 4 8 T 4 S ID SYS 10/100/1000 BASE-T Ports Beschreibung 10/100/1000BASE-T-Ports für Ethernet-Anschluss RJ45...

  • Page 16: Leds Auf Der Vorderseite

    LEDs auf der Vorderseite S5800-48F4SR SFP+ S 5 8 0 0 - 4 8 F 4 S R ID SYS S5800-48T4S RJ45 SFP+ S 5 8 0 0 - 4 8 T 4 S ID SYS 10/100/1000 BASE-T LEDs Status Beschreibung Blau ID-Anzeigefunktion aktiviert.
  • Page 17 LEDs Status Beschreibung Blinkend Orange 1G packets are receiving or transmitting. SFP+ Port ist nicht verbunden. Rückseite S5800-48F4SR/S5800-48T4S 3 feste Lüfter 2 Hot-swap-fähige Stromversorgungen Erdungspunkt Installationsanforderungen Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass Sie Folgendes haben: Phillips-Schraubendreher. 19"-Rack in Standardgröße mit einer Mindesthöhe von 1 HE zur Verfügung.

  • Page 18: Montage Auf Einem Tisch

    Montage des Switch Montage auf einem Tisch S 5 8 0 0 - 4 8 ID SYS F 4 S R 1. Bringen Sie vier Gummipads an der Unterseite an. 2. Stellen Sie das Gehäuse auf einen Tisch. Rack-Montage 10 G 1.
  • Page 19 10 G 2. Befestigen Sie den Switch mit vier M6-Schrauben und Käfigmuttern am Rack. Erden des Switch 1. Schließen Sie ein Ende des Erdungskabels an eine geeignete Erdung an, z. B. an das Rack, in dem der Switch montiert ist. 2.

  • Page 20: Anschluss An Die Stromversorgung

    Anschluss an die Stromversorgung 1. Stecken Sie das Netzkabel in den Netzanschluss auf der Rückseite des Switches. 2. Schließen Sie das andere Ende des Netzkabels an eine Netzstromquelle an. Anschließen der SFP/SFP+-Ports 10 G 1. Stecken Sie einen kompatiblen SFP/SFP+-Transceiver in den SFP/SFP+-Port. 2.
  • Page 21 Anschließen der Management-Ports Anschließen des Konsolen-Ports S 5 8 0 0 - 4 ID SY S 8 F 4 S R CO N ET H 1. Stecken Sie den RJ45-Stecker des Konsolenkabels in den RJ45-Konsolen-Port an der Vorderseite des Switches. 2.
  • Page 22 Anschließen des USB-Ports S 5 8 0 0 - 4 ID SY S 8 F 4 S R CO N ET H Stecken Sie die USB-Flash-Disc (Universal Serial Bus) in den USB-Anschluss, um Software und Konfiguration zu sichern und die Software offline zu aktualisieren. Konfiguration des Switches Konfiguration des Switches über die webbasierte Oberfläche Schritt 1: Schließen Sie den Computer mit dem Netzwerkkabel an den Verwaltungsanschluss des S...
  • Page 23 Schritt 3: Öffnen Sie einen Browser, geben Sie http://192.168.1.1 ein, und geben Sie den Standardbenutzernamen und das Standardkennwort admin/admin ein. Schritt 4: Klicken Sie auf sign in, um die webbasierte Konfigurationsseite anzuzeigen. Konfiguration des Switches über den Konsolen-Port Schritt 1: Schließen Sie einen Computer über das mitgelieferte Konsolenkabel an den Konsolen-Port des Switches an.

  • Page 24: Fehlerbehebung

    Fehlerbehebung Laden fehlgeschlagen Nachdem das Laden fehlgeschlagen ist, läuft das System in der ursprünglichen Version weiter. Zu diesem Zeitpunkt sollten Benutzer zunächst erneut prüfen, ob die physischen Anschlussverbindungen in Ordnung sind. Wenn einige Ports nicht angeschlossen sind, schließen Sie sie erneut an, um sicherzustellen, dass die physikalischen Verbindungen korrekt sind, und beginnen Sie mit dem erneuten Laden.
  • Page 25 Support und andere Ressourcen Downloads https://www.fs.com/de/download.html Hilfecenter https://www.fs.com/de/service/fs_support.html Kontakt https://www.fs.com/de/contact_us.html Produktgarantie Wir garantieren unseren Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 30 Tagen nach Erhalt der Ware gewähren. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen.
  • Page 26 Introduction Merci d'avoir choisi les commutateurs de la série S5800. Ce guide est conçu pour que vous puissiez vous familiariser avec la configuration des commutateurs et explique comment procéder avec leurs déploiements. S 5 8 0 0 - 4 8 F 4 S R ID SYS S5800-48F4SR S 5 8 0 0 - 4 8 T 4 S...

  • Page 27: Description Du Matériel

    Description du Matériel Ports du Panneau Frontal S5800-48F4SR SFP+ S 5 8 0 0 - 4 8 F 4 S R ID SYS S5800-48T4S RJ45 SFP+ S 5 8 0 0 - 4 8 T 4 S ID SYS 10/100/1000 BASE-T Ports Description Ports 10/100/1000BASE-T pour connexion Ethernet...
  • Page 28 Indicateurs LED du Panneau Frontal S5800-48F4SR SFP+ S 5 8 0 0 - 4 8 F 4 S R ID SYS S5800-48T4S RJ45 SFP+ S 5 8 0 0 - 4 8 T 4 S ID SYS 10/100/1000 BASE-T Statut Description Bleu Activation de la fonction d'indication de l'ID.

  • Page 29: Panneau Arrière

    Statut Description Jaune Clignotant Les paquets 1G sont reçus ou transmis. SFP+ Éteint Le port n'est pas relié. Panneau Arrière S5800-48F4SR/S5800-48T4S 2 Alimentations Électriques 3 Ventilateurs Fixes Remplaçables à Chaud Point d'Ancrage Exigences d'Installation Avant de procéder à l'installation, assurez-vous que vous disposez des éléments suivants: Tournevis Phillips.

  • Page 30: Montage Du Commutateur

    Montage du Commutateur Montage du Support S 5 8 0 0 - 4 8 ID SYS F 4 S R 1. Fixez quatre tampons en caoutchouc à la base. 2. Placez le châssis sur le support. Montage en Rack 10 G 1.
  • Page 31 10 G 2. Fixez le commutateur au support à l'aide de quatre vis M6 et d'écrous à cage. Mise à Terre du Commutateur 1. Connectez une extrémité du câble de mise à terre à une surface appropriée, telle que le rack sur lequel le commutateur est monté.
  • Page 32 Connexion du Courant 1. Branchez le câble d'alimentation CA dans le port d'alimentation situé à l'arrière du commutateur. 2. Connectez l'autre extrémité du câble d'alimentation à une source de courant alternatif. Connexion des Ports SFP/SFP+ 10 G 1. Branchez un module SFP/SFP+ compatible sur le port SFP/SFP+. 2.
  • Page 33 Connexion des Ports de Gestion Connexion du Port Console S 5 8 0 0 - 4 ID SY S 8 F 4 S R CO N ET H 1. Insérez le connecteur RJ45 du câble de la console dans le port RJ45 de la console situé sur la face frontale du commutateur.
  • Page 34 Connexion du Port USB S 5 8 0 0 - 4 ID SY S 8 F 4 S R CO N ET H Insérez le flash USB (Universal Serial Bus) dans le port USB pour la sauvegarde de logiciels et configuration et la mise à...
  • Page 35 Étape 3: Ouvrez un navigateur, tapez http://192.168.1.1, et entrez le nom d'utilisateur et le mot de passe par défaut, admin/admin. Étape 4: Cliquez sur Connexion pour afficher la page de configuration en ligne. Configuration du Commutateur à l'Aide du Port de la Console Étape 1: Connectez un ordinateur au port de console du commutateur à...

  • Page 36: Dépannage

    Dépannage Dépannage en Cas d'Échec du Chargement Après l'échec du chargement, le système continuera à fonctionner sur la version originale. Les utilisateurs doivent d'abord vérifier si les connexions physiques au port sont bonnes. Si certains ports ne sont pas connectés, reconnectez-les pour vous assurer que les connexions sont correctes, et commencez à...
  • Page 37 Garantie des Produits FS garantit à ses clients que tout dommage ou article défectueux dû à la fabrication, sera retourné gratuitement dans les 30 jours suivant la réception de la marchandise. Cela exclut tout article fabriqué sur mesure ou toute solution personnalisée.

  • Page 38: Compliance Information

    Any changes or modifications not expressly approved by the grantee of this device could void the user's authority to operate the equipment. Responsible party (only for FCC matter) FS.COM Inc. 380 Centerpoint Blvd, New Castle, DE 19720, United States https://www.fs.com...
  • Page 39 2014/35/EU. A copy of the EU Declaration of Conformity is available at www.fs.com/company/quality_control.html Die FS.COM GmbH erklärt hiermit, dass dieses Gerät mit der Richtlinie 2014/30/EU und 2014/35/EU  konform ist. Eine Kopie der EU-Konformitätserklärung finden Sie unter www.fs.com/de/company/quality_control.html. FS.COM GmbH déclare par la présente que cet appareil est conforme à la Directive 2014/30/UE et 2014/35/UE. Une copie de la Déclaration UE de Conformité est disponible sur https://www.fs.com/fr/company/quality_control.html FS.COM LIMITED FS.COM GmbH NOVA Gewerbepark Building 7, Am 24F, Infore Center, No.19, Haitian 2nd Rd,...
