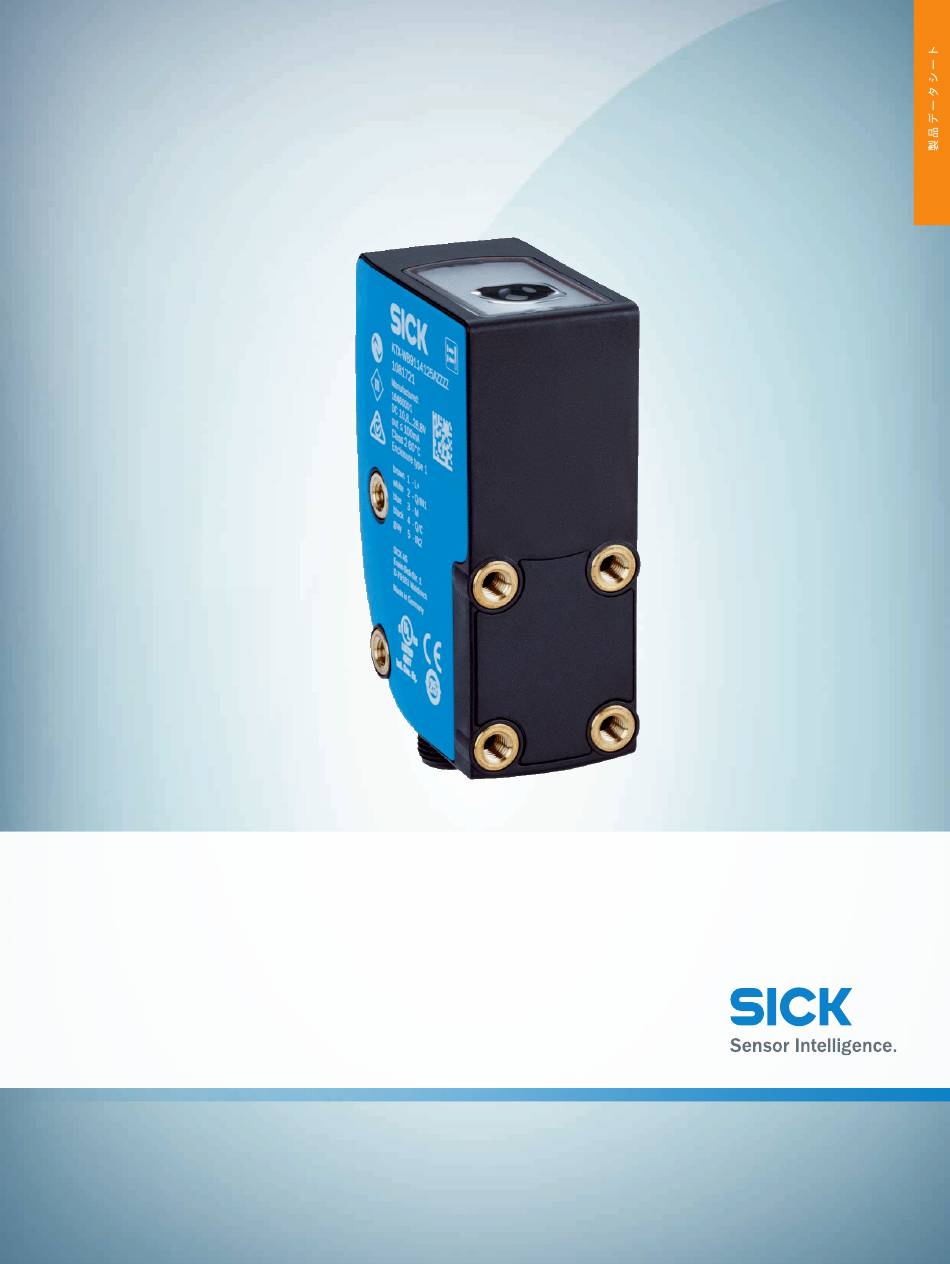

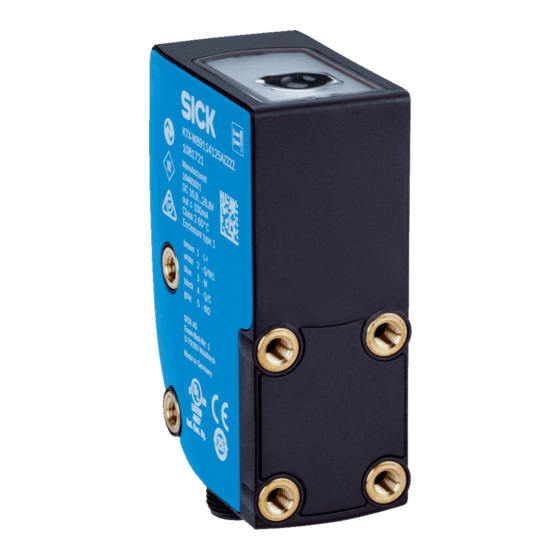

- Page 1 KTX-WP92142252ZZZZ KTX Prime コントラストセンサ...
- Page 2 KTX-WP92142252ZZZZ | KTX Prime コントラストセンサ 注文情報 タイプ 製品番号 KTX-WP92142252ZZZZ 1220994 その他の装置仕様・アクセサリ www.sick.com/KTX_Prime 図は実際と異なる場合があります 技術仕様詳細 特徴 特殊アプリケーション High Precision 機器のタイプ 標準 寸法（幅×高さ×奥行） 30 mm x 53 mm x 78.5 mm 検出範囲 13 mm 検出範囲許容範囲 ± 5 mm 筐体形状（投光） 大 投光器 LED, RGB 波長 470 nm, 525 nm, 625 nm 光出口 長い装置面 光点サイズ...
- Page 3 KTX-WP92142252ZZZZ | KTX Prime コントラストセンサ 機械/電気 供給電圧 10.8 V DC ... 28.8 V DC 残留リップル ≤ 5 V 消費電流 < 100 mA スイッチング周波数 70 kHz 応答時間 3 µs ジッタ 3 µs スイッチング出力 スイッチング出力 (電圧) PNP: HIGH = V - 3 V / LOW = 0 V 出力電流 I 100 mA max. 入力、ティーチイン (ET) ティーチ: U = 10 V ... < V : Run: U <...
- Page 4 KTX-WP92142252ZZZZ | KTX Prime コントラストセンサ ECl@ss 7.0 27270906 ECl@ss 8.0 27270906 ECl@ss 8.1 27270906 ECl@ss 9.0 27270906 ECl@ss 10.0 27270906 ECl@ss 11.0 27270906 ETIM 5.0 EC001820 ETIM 6.0 EC001820 ETIM 7.0 EC001820 ETIM 8.0 EC001820 UNSPSC 16.0901 39121528 寸法図面 (寸法 [mm]) (2.09)
- Page 5 KTX-WP92142252ZZZZ | KTX Prime コントラストセンサ 設定方法 表示/設定要素 ① LEDステータス表示灯 ② 画面 ③ ナビゲーションボタン 配線図 Cd-382 +(L+) Q/IN1 -(M) 操作コンセプト KTS/KTX Prime - スイッチング閾値の設定 (2ポイントティーチイン) Suitable for manual positioning of the object to be detected, e.g. marks and background. 1. Position mark 2. Position background...
- Page 6 KTX-WP92142252ZZZZ | KTX Prime コントラストセンサ KTS/KTX Prime - スイッチング閾値の設定 (動的ティーチイン) Suitable for teaching in moving objects. 1. Position background 2. Move at least the mark and background using the light spot Press the Set pushbutton The display lights up during repeat Press the Set pushbutton to end to start the teach-in process.
- Page 7 KTX-WP92142252ZZZZ | KTX Prime コントラストセンサ 検出範囲 検出範囲13 mm、光軸スポット位置 横型/縦型 Sensitivity in % (0.16) (0.31) (0.47) (0.63) (0.79) Distance in mm (inch) 推奨アクセサリ その他の装置仕様・アクセサリ www.sick.com/KTX_Prime 概要 タイプ 製品番号 汎用クランプシステム 汎用クランプブラケット用プレートG, 亜鉛めっき鋼, 汎用クランプブラケット BEF-KHS-G01 2022464 (2022726)、取付材料 取付バー、直線型、200 mm、スチール, 亜鉛めっき鋼, 取付材料なし BEF-MS12G-A 4056054 取付バー、L字型、150 mm x 150 mm、スチール, 亜鉛めっき鋼, 取付材料なし...
- Page 8 当社は様々な分野で幅広い経験を積み重ねており、 プロセスやニーズを熟知しています。 インテリジェン ト センサにより、 お客様が必要とするものを正確に提供することができます。 ヨーロッパ、 アジアおよび北米に 拠点を置くアプリケーションセンタでは、 お客様向けにシステムソ リ ューションをテスト し、 最適化していま す。 これらを徹底して実行することにより、 当社は信頼あるサプライヤーそして開発パートナーとして認めら れるようになりました。 当社では幅広いサービスをお客様に提供しています ： SICK LifeTime Servicesは、 機械のライフサイクルを 通してお客様をサポート し、 安全性と生産性を確保できるよう努めています。 それが私たちのインテリジェン トです。 世界の拠点 ： その他の拠点 ・ お問い合わせ先 www.sick.com SICK AG | Waldkirch | Germany | www.sick.com...
