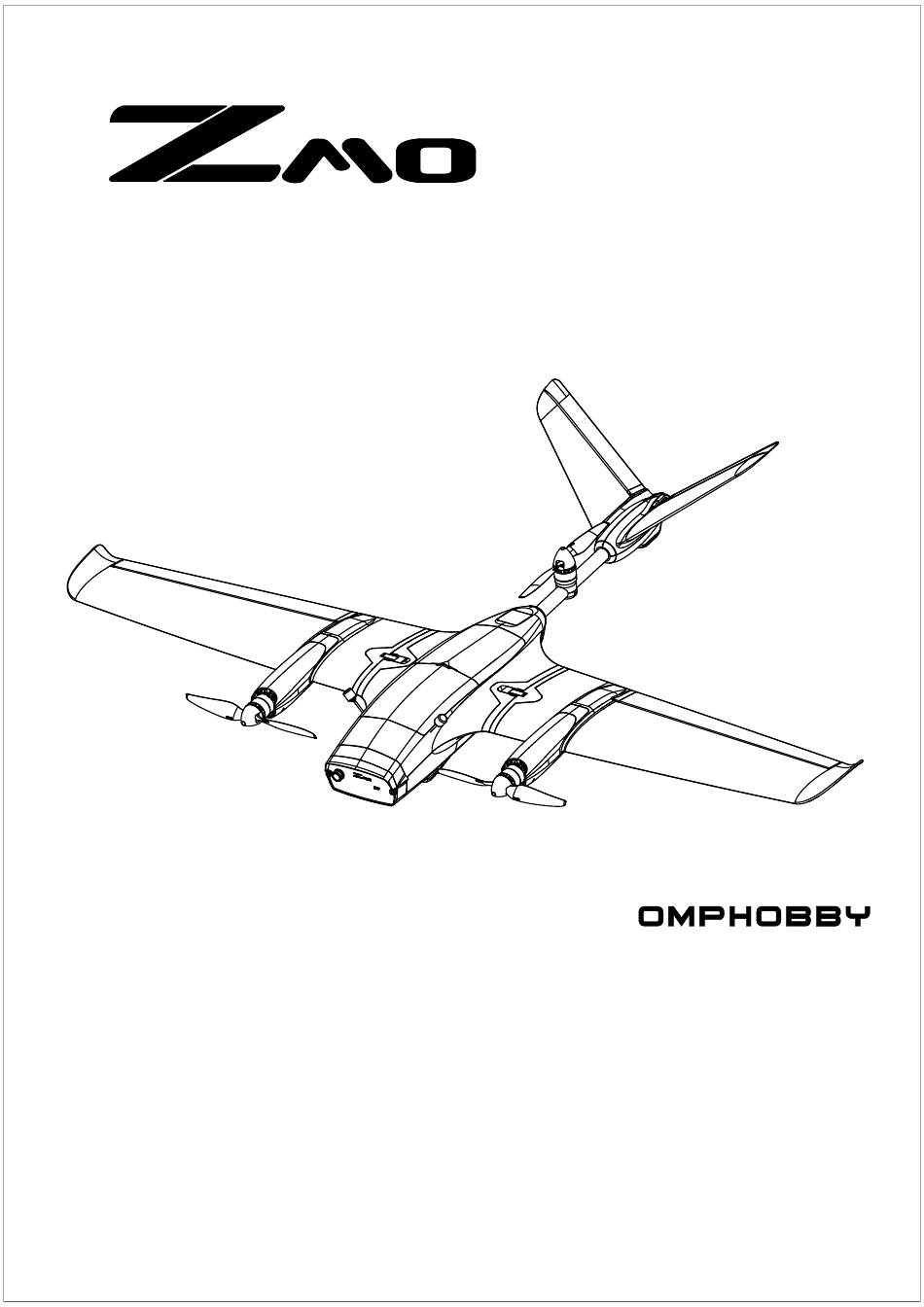

INSTRUCTION MANUAL

使用说明书

OMPHOBBY

Thank you for buying

Before entering the remote control world, must tell you a lot of relevant

knowledge and precautions to ensure that you can be more comfortable in

the learning process. Before starting the operation, please be sure to read

this manual in detail, I believe it will be able to bring you considerable help,

and please keep this manual properly for future reference.

感谢您选用边锋智驱系列产品。

进入遥控世界前必须告诉您许多相关的知识与注意事项，以确保您能够在学

习的过程中较得心应手。在开始操作之前，请务必详细阅读本说明书，相信

一定能够给您带来相当大的帮助，也请您妥善保管这本说明书，以作为日后

参考。

#1 BY DESIGN

products.

Need help?

Do you have a question about the ZMO and is the answer not in the manual?

Questions and answers

Summary of Contents for OMP Hobby ZMO

Page 1 INSTRUCTION MANUAL 使用说明书 #1 BY DESIGN OMPHOBBY Thank you for buying products. Before entering the remote control world, must tell you a lot of relevant knowledge and precautions to ensure that you can be more comfortable in the learning process. Before starting the operation, please be sure to read this manual in detail, I believe it will be able to bring you considerable help, and please keep this manual properly for future reference.
Page 2 At the same time, please keep this manual properly as a reference for future adjustments and maintenance. The ZMO is a new product developed by OMPHOBBY. lt features the best design available on the F P V market to date, providing flying stability for beginners,full aerobatic capbility for advanced fliers, and unsurpassed reliability for customer support.
Page 3 Precautions before use 使用前须知 FORBIDDEN LOCATE AN APPROPRIATE LOCATION 远离障碍物及人群禁止 Fixed-wing aircraft fly at high speeds, so there are certain potential dangers. Choose a legal flight field that is flat, open, and without obstacles. Do not fly near buildings,high voltage cables ,or trees to ensure the safety of yourself,others and your model. For the first practice,please choose a legal flying field and can use a training skid to fly for reducing the damage .Do not fly your model in inclement weather,such as rain,wind snow or darkness.
Page 4 Specifications 参数规格 1200 Specifications 参数配备 Wingspan ： 1200mm 翼展： 1200mm Height ： 168mm 机身高： 168mm Length ： 788mm 机身长度： 788mm Propeller diameter ： 203mm 螺旋桨直径： 203mm Flying Weight ： 1400g 起飞重量约： 1400g Features 设计特点 Using 3-axis tilting vertical take-off and landing layout, 采用3轴倾转垂直起降布局，随时随地起飞降落...
Page 5 Packing list 装箱清单 PD 60 Charger 4S 5100mAh 15C Packing list 装箱清单 Fuselage 机身 Right wing 右机翼 Left wing 左机翼 High voltage battery ( 4S 5100mAh 15C 高压锂电池） PD60 charger (充电器） Optional Caddx air unit, DJI FPV digital image transmission system 可以选配...
Page 6 Link DJI FPV Digital Image Transmission System 匹配DJI FPV 高清数字图传系统 Please read the following documents carefully to fully understand, reasonably and safely use the DJI FPV digital image transmission system. 1. "DJI FPV Airborne Quick Start Guide" 2. "DJI FPV Remote Control Quick Start Guide" 3.
Page 7 INSTALLATION 组装飞机安装左机翼：第一步；将左机翼侧面两个碳管插入机身侧板圆孔中，然后把机翼装配到距离机身侧板4CM 左右的位置；第二步：将机身端快拆插头插入机翼端的插座中；第三步：将机翼、机身装配到一起，侧板重合，然后拉开锁扣，将锁扣一侧扣在机翼方形槽中，然后扣紧锁扣，将两者锁固在一起； WWW.OMPHOBBY.COM...
Page 8 INSTALLATION 组装飞机安装右机翼：第一步；将右机翼侧面两个碳管插入机身侧板圆孔中，然后把机翼装配到距离机身侧板4CM 左右的位置；第二步：将机身端快拆插头插入机翼端的插座中；第三步：将机翼、机身装配到一起，侧板重合，然后拉开锁扣，将锁扣一侧扣在机翼方形槽中，然后扣紧锁扣，将两者锁固在一起； WARNING 警告: 组装机翼时，一定要将快拆插头插到位，且锁扣要扣紧，机翼机身连接固定一定要牢靠，不能有晃动、松脱的情况；装配结束后请仔细检查后再飞行； WWW.OMPHOBBY.COM...
Page 9 Aircraft mode 飞行器模式 3-1：VTOL mode 多旋翼模式多旋翼模式，飞行器前端的两个电机，垂直朝上； 3-2：Fixed-wing mode 固定翼模式固定翼模式，飞行器前端的两个电机，水平朝前； Center of gravity 重心位置 4-1：Machine center of gravity position 机体重心位置左、右机翼翼根底部有一个凸出来的结构，是飞机重心位置，用户可以用手指托起左右机翼的凸起机构，检查机体重心是否合适； CAUTION 注意: 测试重心时，前倾转电机一定要调整到如图示位置(固定翼模式），合适状态是用手指托住两个凸点，飞机正好处于水平平衡的状态； WWW.OMPHOBBY.COM...
Page 10 Center of gravity 重心位置 4-2：Standard configuration (without sports camera) 标准配置（不装运动相机）标准配置不装配运动相机时，电池安装位置要紧靠图传组件，如图片示意; 4-3：Equipped with GOPRO/OSMO ACTION action camera 装配GOPRO/OSMO ACTION运动相机装配运动相机时，电池的安装位置要尽量靠后，可以参考图示电池位置； WWW.OMPHOBBY.COM...
Page 11 Features 功能介绍 5：Aircraft status indicator description 飞机状态指示灯说明 Aircraft status indicator飞机状态指示灯 Status light 灯语系统自检未对上码 GPS 未定位 GPS 已定位一级电量报警二级电量报警校准地磁水平校准地磁垂直故障 System self-check Not coded GPS not located GPS is located Level 1 battery alarm Secondary battery alarm Calibrate the geomagnetic level Calibrate geomagnetic vertical Fault...
Page 12 Features 功能介绍 6：Flight mode 飞行模式 SB shift switch SB 拨档开关 SB拨档开关朝上（A档位），多旋翼模式 (A 档位）多旋翼模式可以操控飞机垂直起、降，且可以按照多旋翼的状态操控飞机 SB拨档开关居中( B档位），固定翼增稳模式从多旋翼模式（A档位）切换到固定翼增稳模式（B档位），飞机会切换到固定翼状态出航；固定翼增稳模式飞机有定高、增稳功能，油门低于50%时有固定油门输出，高于50%油门（ B 档位）时是比例油门，可以快速、线性加速； SB shift switch facing down (C position), Ｓａｍｅ　ａｓ　Ｂ　ｐｏｓｉtion 　拨档开关朝下( C档位），和B档位功能一样（ C 档位） WWW.OMPHOBBY.COM...
Page 13 Features 功能介绍　 1：务必在25米以上的高度切换固定翼增稳模式出航； 2：固定翼出航，必须是多旋翼模式（A档位）切换到固定翼增稳模式（B档位）；　 3:飞行模式在飞行中可以切换，如有操作失误的情况，可以切换多旋翼模式紧急救机；　 7：Return home 返航功能 SCshift switch (SC 拨档开关) (A 档位） SC拨档开关朝上（A档位），初始状态（ B 档位） SC拨档开关居中、朝下（B档位/C档位），返航状态（ C 档位） WWW.OMPHOBBY.COM...
Page 14 Features 功能介绍 1: 返航状态必须在飞机收到足够多的GPS，完成定位时才能使用；（完成定位时，飞机状态灯绿灯慢闪） 2：返航状态必须在固定翼增稳模式才能触发； 3：返航状态可以切回初始状态取消返航命令； 4：触发返航时如果高度低于30米，飞机会爬升到30米高度，返航至Home点上空，然后切换至多旋翼模式降落； 5:触发返航时如果高度高与30米，飞机会直接返航至Home点上空，然后切换至多旋翼模式降落； 8：Calibrate the magnetic compass 校准磁罗盘换了新环境必须校准磁罗盘 Left stick 左摇杆 Right stick 右摇杆　　 1：遥控器两个遥杆操控到上内八的状态，飞机进入校准磁罗盘的状态，此时飞机尾部状态灯绿灯长亮； 2：将飞机水平托起来，然后绕中心顺时针匀速旋转2-3圈，此时状态灯变成红灯长亮，表明水平校准成功； WWW.OMPHOBBY.COM...
Page 15 Features 功能介绍 3：状态灯红灯长亮进入校准地磁垂直模式，将飞机机尾垂直朝上，然后绕中心顺时针匀速旋转2-3圈，此时状态灯变成红、绿交替慢闪或绿灯慢闪，表明磁罗盘校准成功； 1：磁罗盘校准要远离金属建筑和高压线等物体，最好是在空旷的地方； 2：每次更换飞行场地后，建议重新校准磁罗盘； 3：如长时间未飞行，建议重新校准磁罗盘后再飞行； 4:飞行中如有发现不能正常走直航线，或者返航误差较大时，请重新校准磁罗盘，或者说明该飞行场地地磁干扰较大； 9：Calibrate the horizontal angle of the IMU 校准IMU水平角度在拆装过飞控和飞行不平稳姿态倾斜时才需要校准IMU Left stick 左摇杆 Right stick 右摇杆 1：飞机平放在水平的地面或者桌面上并保证机体水平； 2：遥控器两个遥杆同时操控到左下角，飞机进入IMU校准的状态，此时飞机尾部状态灯三种颜色交替闪烁，校准结束后，恢复到正常的灯语； WWW.OMPHOBBY.COM...
Page 16 Features 功能介绍 10：Multi-rotor mode 多旋翼模式日本手（Mode 1) Left stick 左摇杆 Right stick 右摇杆 forward 前 rise 上升 backward 后 decline 下降 Turn left 左转 Turn right 右转 left 左 right 右美国手（Mode 2) Left stick 左摇杆 Right stick 右摇杆 forward 前 rise 上升...
Page 17 Features 功能介绍 11：Fixed-wing stabilization mode 固定翼增稳模式日本手（Mode 1) Left stick 左摇杆 Right stick 右摇杆 accelerate 加速 Climb Up 抬头 slow down 减速 Dive 低头 Turn left 左转 Turn right 右转 Turn left 左转 Turn right 右转美国手（Mode 2) Left stick 左摇杆 Right stick 右摇杆...
Page 18 Features 功能介绍 13：Battery and charging 电池及充电 1：电池型号是 4S 15C 5100mAh 高压锂电池; 2：标配无充电器，可通过官方渠道采购；高压(Lihv) 4.35V 3：充电器要选择支持的型号，且单节充电截止电压设置为 4：电池最高支持2C（10.2A)充电, 日常使用建议 1C （5.1A）充电； WARNING 警告: 1: 电池充电单节截止电压不能高于4.35V ； 2：为了确保安全，充电过程中必须有人监护； 3：禁止儿童单独进行充电操作，如有需要请在成人协助下进行充电； 14：Battery and charging 连接电池、开机 Front hatch 前舱盖 Snap 卡扣连接电池之前，请确保飞机处在一个平稳开阔的平面，且螺旋桨运动半径内没有任何可能发生碰撞的异物存在 WWW.OMPHOBBY.COM...
Page 19 Features 功能介绍 1：从图示圆圈缺口的位置，向机头方向按压，打开卡扣； 2: 将前舱盖向机头方向转一些角度，使舱盖后端脱离机身，然后向上取出前舱盖； 3: 打开遥控器电源，将所有的开关拨至默认位置，油门放在最低位置； 3：将电池XT60插头插入机身端电源插头中，注意插头方向，红线对红线，黑线对黑线；(刚插头电池，不要动飞机，此时飞机在自检，当飞机尾部指示灯红、绿闪烁时，则自检正常了） 4：电池贴有魔术贴的一面朝下，然后根据飞机重心调整电池安装位置； 5：装配前舱盖，注意卡扣要扣到位，起飞前要检查好，以免飞行中舱盖掉落； 15：Check before departure 起飞前检查 15-1：Functional inspection of tilting structure 倾转结构功能检查拨动SB拨档开关，检查飞机倾转电机是否可以正常切换角度； A档位前倾转电机角度垂直向上,具体示意请看3-1； B档位前倾转电机角度水平朝前，具体示意请看3-2； WWW.OMPHOBBY.COM...
Page 20 Features 功能介绍 15-2：Fixed wing stabilization mode-rudder surface inspection 固定翼增稳模式-舵面检查遥控器为美国手（Mode 2) Left stick 左摇杆 Right stick 右摇杆遥控器右侧遥杆向下，飞机尾翼舵面向上，飞机抬头 Left stick 左摇杆 Right stick 右摇杆遥控器右侧遥杆向上，尾翼舵面向下，飞机低头 Left stick 左摇杆 Right stick 右摇杆遥控器左侧遥杆向左，尾翼左舵面向下，右舵面向上，飞机左转 Left stick 左摇杆 Right stick 右摇杆遥控器左侧遥杆向右，尾翼左舵...
Page 21 Features 功能介绍 15-3：Motor steering check 电机转向检查飞机放在开阔平整的平面上，桨叶转动半径内不能有异物；多旋翼模式，尾部飞控状态灯绿、绿闪烁时，遥杆器遥杆外八解锁，此时飞机动力会低速转；螺旋桨旋转方向如图示；每次结束飞行时，请将模型飞机内的电池安全取下。请养成良好习惯，飞行结束后适当清洁模型飞机并收纳 16：Flight considerations 飞行注意事项 1：电压触发一级电压报警，飞机会执行返航命令； 2: 电压触发二级电压报警，飞机会原地降落； 3: 飞行围栏是10km, 只能在距离起飞点10km半径以内飞行，超过10km半径飞机会返航； 4；飞控自动触发的返航命令，可以通过操控SC拨档开关取消，具体操作方式是将SC拨档开关拨到C档位再拨到A档位。但是建议用户不要做取消操作，以免因为低压等情况导致炸机； WWW.OMPHOBBY.COM...
Page 22 Features 功能介绍 17：Aircraft maintenance 飞机维护每次结束飞行时，请将模型飞机内的电池安全取下养成良好习惯，飞行结束后适当清洁模型飞机并收纳电池注意保养，飞行结束后要及时充电，建议单节储存电压3.8V-3.85V; WARNING 警告: 1、电池未取下，将导致电池过度放电而损坏，甚至造成起火燃烧的危险。 2、切记关闭遥控器电源，长时间不使用时请将遥控器电池取出并妥善保管。 WWW.OMPHOBBY.COM...
Page 23 Features 功能介绍 18：Aircraft maintenance VTX-SBUS接口定义 pin6 pin1 pin1 pin4 SBUS 接收机接口定义 interface definition 序号备注功能/Function pin1 回传 pin2 pin3 SBUS pin4 VTX 接口定义 interface definition 序号功能/Function 备注 pin1 SBUS pin2 pin3 pin4 pin5 pin6 WWW.OMPHOBBY.COM...
Page 24 Memo 备忘录 WWW.OMPHOBBY.COM...
Page 25 Zhuhai edge smart dirve technology Co., Ltd www.omphobby.com 2021...
