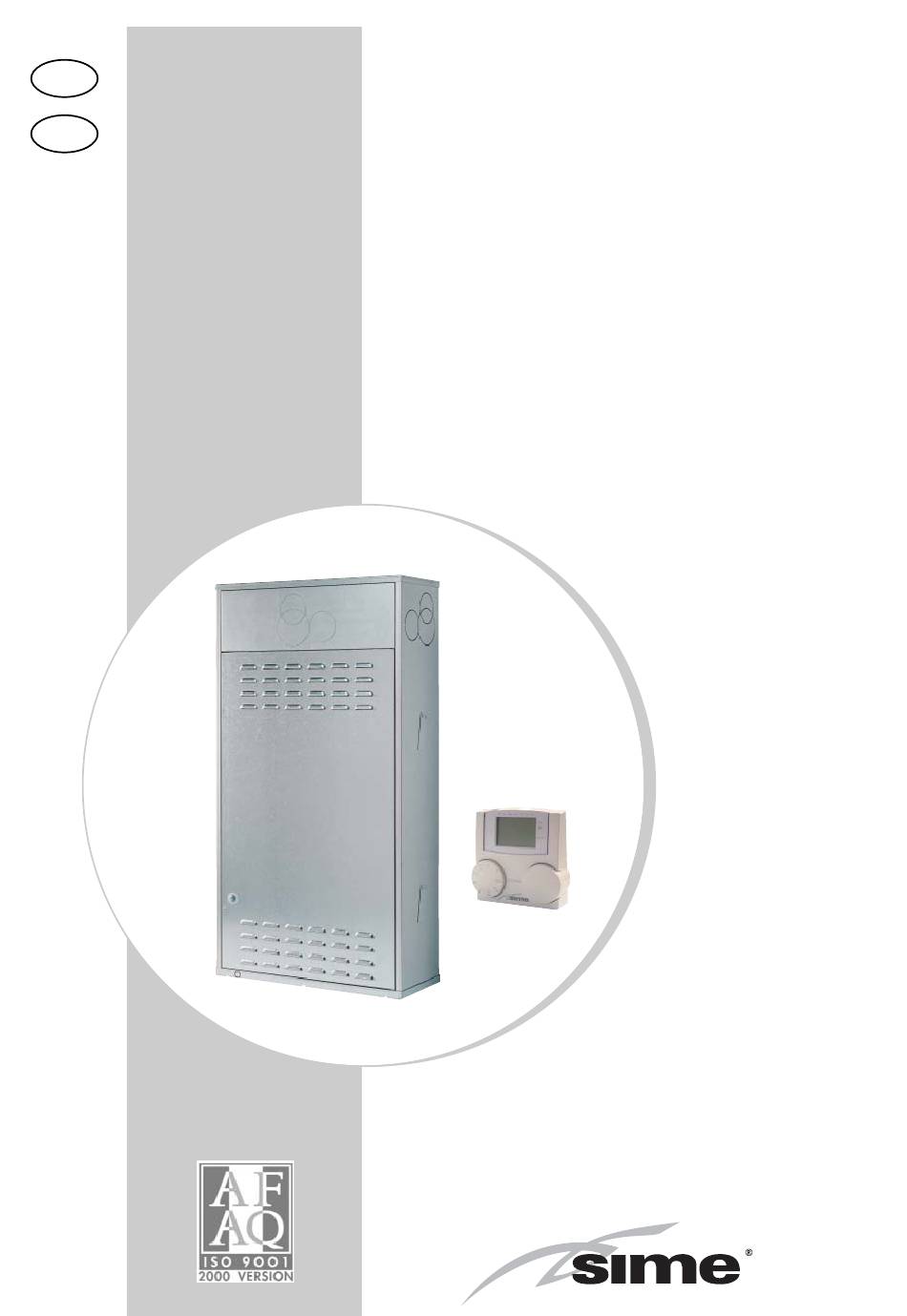

IT
ES

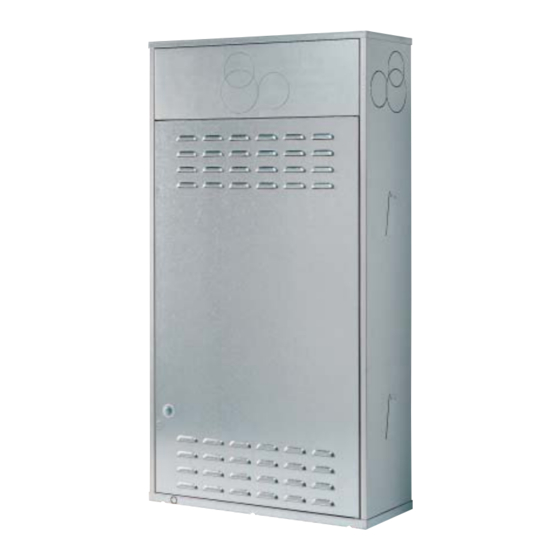

Open.zip 6
25-30 BF
CERTIFICAZIONE
DEL SISTEMA DI
QUALITA' AZIENDALE

Advertisement

loading
Need help?

Need help?

Do you have a question about the Open.zip 6 25 BF and is the answer not in the manual?

Questions and answers

Related Manuals for Sime Open.zip 6 25 BF

Summary of Contents for Sime Open.zip 6 25 BF

  • Page 1 Open.zip 6 25-30 BF CERTIFICAZIONE DEL SISTEMA DI QUALITA’ AZIENDALE...

  • Page 2: Table Of Contents

    DICHIARAZIONE DI CONFORMITÀ DEL COSTRUTTORE ............pag. 43 La FONDERIE SIME S.p.A sita in Via Garbo 27 - Legnago (VR) - Italy dichiara che le proprie caldaie ad acqua calda, marcate CE ai sensi della Direttiva Gas 90/396/CEE e dotate di termostato di sicurezza tarato al massimo a 110°C, sono escluse dal campo di...

  • Page 3: Descrizione Dell'apparecchio

    Le OPEN.zip 6 sono dei gruppi termici per il ri- – “OPEN.zip 6 25 BF” ad accensione e 2) telaio da incasso cod. 8097520 che ha scaldamento e la produzione di acqua calda modulazione elettronica, camera combu- la funzione di contenere la caldaia.
  • Page 4 DATI TECNICI 25 BF 30 BF Potenza termica riscaldamento Nominale 23,8 30,8 kcal/h 20.500 26.500 Minima 11,8 kcal/h 7.650 10. 1 50 Portata termica Nominale 25,5 33,0 Minima 10,2 13,5 Marcatura rendimento energetico (CEE 92/42) Classe NOx Contenuto acqua Potenza elettrica assorbita Grado di isolamento elettrico IP X4D IP X4D...
  • Page 5 SCHEMA FUNZIONALE LEGENDA Ventilatore Scambiatore bitermico Sonda sanitario Termostato sicurezza Camera combustione Sonda riscaldamento Valvola gas Pressostato acqua Idrometro Circolatore Valvola sfogo aria Vaso espansione By-pass automatico Elettrovalvola caricamento impianto (se esistente) Flussostato sanitario Scarico caldaia Filtro acqua sanitaria Valvola sicurezza Rubinetto ritorno impianto 20 Rubinetto mandata impianto Rubinetto entrata sanitario...

  • Page 6: Installazione

    INSTALLAZIONE L'installazione deve intendersi fissa e dovrà essere effettuata esclusivamente da ditte specializzate e qualificate, secondo quanto prescritto dalla Legge 46/90 e DPR n° 447/91, ottemperando a tutte le istruzioni e disposizioni riportate in questo manuale. L’in- stallazione deve inoltre essere conforme alle prescizioni delle norme UNI-CIG, CEI, DPR 412/93 e come modif icat o dal DPR 551/99, e nell’osservanza delle norme loca-...
  • Page 7 7131. Nel dimensionamento delle tubazioni gas, da contatore a caldaia, si dovrà tenere conto sia delle portate in volumi (consumi) in m /h che della densità del gas preso in esame. Le sezioni delle tubazioni costituenti l’im- pianto devono essere tali da garantire una fornitura di gas sufficiente a coprire la massima richiesta, limitando la perdita di LEGENDA...
  • Page 8 3 mm. Perdita di carico totale 4,50 mm H In caso di sostituzione detto cavo dovrà essere richiesto alla SIME. Con questa perdita di carico totale occorre togliere dal diaframma aspirazione il settore numero 2. NOTA: L’apparecchio deve essere collegato...
  • Page 9 TIPOLOGIA DI SCARICO COASSIALE x + y = max 3,6 m LEGENDA Scarico coassiale cod. 8084815 2 a Prolunga L. 1000 cod. 8096103 2 b Prolunga L. 500 cod. 8096102 Prolunga verticale L. 200 cod. 8086908 Curva supplementare a 90° cod. 8095801 Tegola con snodo cod.
  • Page 10 2.8. 1 Quadro elettrico (fig. 9) de la morsettiera di collegamento (1). La SIME declina qualsiasi responsabilità Per accedere al quadro disinserire l’alimenta- Il quadro può essere inclinato verso il basso per danni a persone o cose derivanti dalla...
  • Page 11 2.8.2 Schema elettrico Fig. 10...
  • Page 12 2.8.3 Installazione Controllo Remoto LAGO FB OT L’installazione è prevista a parete e deve essere eseguita nel seguente modo: 1) Il Controllo Remoto (fig. 11) deve essere installato ad una altezza di circa 1,5 metri dal suolo il più possibile discosto da fonti di calore e da porte e/o fine- stre.

  • Page 13: Caratteristiche

    CARATTERISTICHE 3. 1 SCHEDA ELETTRONICA Con il connettore disinserito il campo di valore impostato sul comando remoto regolazione riscaldamento è compreso per le altre zone. Nel caso di contempo- Le scheda elettronica è realizzata nel rispet- tra 40 e 80°C. raneità...
  • Page 14 con l’intervento della pompa impianto. stino di tensione, la caldaia si rimetterà au- Quando la temperatura raggiunge gli 8°C tomaticamente in funzione. entra in funzione anche il bruciatore. Con sonda riscaldamento (SM) interrotta la caldaia non funziona in entrambi i servizi PRESSOSTATO FUMI e viene visualizzato il messaggio di allarme “E005”...

  • Page 15: Uso E Manutenzione

    Sime. Per pas- massima e minima attenersi a quanto e minimo viene fatta dalla SIME in linea di sare da gas metano a GPL e viceversa è riportato al punto 4.3. 1 . Oltre alla taratu- produzione;...
  • Page 16 montaggio, collaudare a tenuta tutte le connessioni gas usando acqua saponata o appositi prodotti, evitando l’uso di fiam- me libere. LEGENDA 1 Girello 1/2” 2 Controdado 1/2” 3 Collettore bruciatori 4.3. 1 Regolazioni pressioni valvola 4 Rondella ø 6, 1 5 Bruciatori Per effettuare la taratura delle pressioni 6 Ugello M6...
  • Page 17 Per effettuare la pulizia del generatore – Scambiatore o tubo uscita acqua sanita- – Controllare che il collegamento tra cal- procedere nel seguente modo: ria ostruito da depositi calcarei, provve- daia e comando remoto sia fatto secon- – Togliere tensione alla caldaia e chiudere il dere alla disincrostazione.
  • Page 18 ISTRUZIONI PER L’UTENTE IMPOSTAZIONE E MODALITA’ abilitato e richiesta riscaldamento coman- i rubinetti acqua calda dovranno rimanere DI FUNZIONAMENTO data dal controllo remoto imponendo il set aperti. Dopo la verifica di combustione chiu- COMANDO REMOTO (Fig. 21 - 22) ambiente temperatura diurna impostato dere i rubinetti di prelievo perchè...
  • Page 19 la sonda esterna collegata; DISPLAY E SIMBOLOGIA - la temperatura di mandata caldaia ( °C). - la temperatura di set mandata ( °C). - la temperatura acqua calda sanitaria ( °C). PROGRAMMAZIONE ORARIO RISCALDAMENTO (Fig. 23) La programmazione oraria 1 ( ) per- mette di impostare i livelli di temperatura in due blocchi: da lunedì...
  • Page 20 Una anomalia nella fase di accensione o zione ad altro gas rivolgersi al personale te- co Autorizzato. durante il funzionamento potrebbe cau- cnico autorizzato SIME. sare il blocco della caldaia. Ruotare la – “E002” + manopola (C) in senso orario di uno scat- Intervento del pressostato acqua (3) che to perché...
  • Page 21 LIVELLO IMPOSTAZIONE PARAMETRI DESCRIZIONE PARAMETRI (RISERVATO AL TECNICO) No. Descrizione Standard Campo 01 Programma riscald. per lunedì 6:00 -8:00/18:00-22:00 00:00 - 24:00 Per entrare all’interno di questo livello porre 02 Programma riscald. per martedì 6:00 -8:00/18:00-22:00 00:00 - 24:00 la manopola (B) su ( ), selezionare con 03 Programma riscald.

  • Page 22: Garanzia Convenzionale

    Centro Assistenza Autorizzato in caso di necessità, oppure, te nel manuale d’uso dell’apparecchio. Fonderie SIME SpA si riserva di variare in qualunque momento e senza preavviso i propri prodotti nell’intento di migliorarli senza pregiudicarne le caratte- ristiche essenziali.

  • Page 23: Elenco Centri Assistenza

    ELENCO CENTRI ASSISTENZA aggiornato al 04/2009 Bovisio Masciago S.A.T.I. 0362 593621 Brà Testa Giacomo 0172 415513 VENETO Cesano Maderno Biassoni Massimo 0362 552796 Margarita Tomatis Bongiovanni 0171 793007 Paderno Dugnano S.M. 02 99049998 Mondovì Gas 3 0174 43778 VENEZIA Pieve Emanuale Thermoclimat 02 90420195 Villafranca Belvedere S.A.G.I.T.
  • Page 24 Sesto Fiorentino IDROTEC 055 4200850 Terni DELTAT 0744 423332 Catanzaro Cubello Franco 0961 772041 Certaldo IMAGAS 0571 665579 Ficulle Maschi Adriano 0763 86580 Curinga Mazzotta Gianfranco 0968 739031 Scandicci Teporclima 055 753394 Orvieto Alpha Calor 0763 393459 Lamezia Terme Teca 0968 436516 AREZZO Lamezia Terme...
  • Page 25 USO Y MANTENIMIENTO ................pág. 36 FUNDICIONES SIME S.p.A ubicada en Vía Garbo 27 - Legnago (VR) - Italia declara que sus propias calderas de agua caliente, marcadas CE de acuerdo a la Directiva Gas 90/396/CEE están dotadas de termóstato de seguridad calibrado al máximo de...
  • Page 26 1) caldera con Control Remoto y kit de siguientes modelos de caldera: empalmes para la conexión de la insta- Las OPEN.zip 6 son grupos térmicos para – OPEN.zip 6 25 BF con encendido y lación. la calefacción y la producción de agua modulación electrónica, cámara de com- caliente sanitaria realizados para estar ins- bustión estanca tiro forzado.
  • Page 27 DATOS TECNICOS 25 BF 30 BF Potencia térmica calefacción Nominal 23,8 30,8 kcal/h 20.500 26.500 Mínima 11,8 kcal/h 7.650 10. 1 50 Caudal térmico Nominal 25,5 33,0 Mínimo 10,2 13,5 Rendimiento energético (Directiva CEE 92/42) Clase NOx Contenido de agua Potencia eléctrica absorbida Grado de aislamiento eléctrico IP X4D...
  • Page 28 ESQUEMA DE FUNCIONAMIENTO LEYENDA Ventilador Intercambiador bitermico Sonda sanitario Termóstato de seguridad Cámara de combustión Sonda calefacción Válvula gas Presóstato agua Hidrómetro Circulador Válvula purgador de aire Vaso de expansión By-pass automático Electroválvula relleno instalación (si la hay) Medidor de flujo sanitario Descarga caldera Filtro agua sanitaria Válvula de seguridad...
  • Page 29 INSTALACION Las calderas tendrán que instalarse de manera permanente y la instalación debe hacerse exclusivamente por personal espe- cializado y cualificado respetando todas las instrucciones y disposiciones llevadas en este manual. Además, la instalación debe ser efectuada en conformidad con las nor- mas actualmente en vigor.
  • Page 30 roscadas con juntas, sin uniones de tres partes que sólo pueden utilizarse para las conexiones iniciales y finales. Atravesando las paredes habrá que poner la tubería en una vaina apropiada. Para calcular las dimensiones de las tuberías entre contador y caldera, habrá que considerar tanto los caudales en volumen (consumos) en m cuanto la densidad relativa del gas que se utilice.
  • Page 31 Pérdida de carga total 4,50 mm H bles con distancia entre los contactos de 3 Con esta pérdida de carga total se debe quitar del diafragma aspiración lo sectore n° 2. En caso de sustitución, dicho cable deberá ser suministrado por SIME.
  • Page 32 TIPOLOGIA DE EVACUACION COAXIAL x + y = max 3,6 m LEYENDA Conducto coaxial cód. 8084815 2 a Alargadera L. 1000 cód. 8096103 2 b Alargadera L. 500 cód. 8096102 Alargadera vertical L. 200 cód. 8086908 Curva suplementaria de 90° cód. 8095801 Teja con articulación cód.
  • Page 33 El tablero puede ser inclinado hacia abajo instalación de puesta a tierra eficaz. quitando los dos tornillos que lo bloquean al SIME declina toda responsabilidad por Para acceder al tablero eléctrico, desco- bastidor. daños a personas o cosas causados de la nectar la alimentación eléctrica, led verde...
  • Page 34 2.8.2 Esquema eléctrico Fig. 10...
  • Page 35 2.8.3 Instalaci n Control Remoto ó LAGO FB OT La instalación es de pared y debe ejecutar- se del siguiente modo: 1) El control remoto (fig. 11) debe instalar- se a una altura de aproximadamente 1,5 metros del suelo, lo más alejado posible de fuentes de calor y de puertas y ven- tanas.
  • Page 36 CARACTERISTICAS 3. 1 FICHA ELECTRONICA calefacción (mín.-máx.), ajustable desde externa conectada. Se ajusta con el con- el control remoto. trol remoto y funciona en la zona 1. Si la La ficha electrónica está realizada respe- Con el conector no introducido el campo instalación tiene varias zonas, la tempe- tando la directiva Baja Tensión CEE 73/23.
  • Page 37 SONDAS DE DETECCION Puede ser causado por el cable del elec- DE TEMPERATURA trodo interrumpido o el electrodo está muy desgastado y es necesario substi- Sistema antihielo realizado con sonda NTC tuirlo. La caja de control de llama es de calentamiento activo para cuando la defectuosa.
  • Page 38 – Sustituir los inyectores principales (6) y la ción de llamas libres. da por SIME en su línea de producción; por arandela de cobre (4) con los suministra- lo tanto, se desaconseja su variación. Sólo dos en el kit;...
  • Page 39 peratura de agua sanitaria en valores elevados. – Abrir totalmente un grifo de agua calien- LEYENDA te sanitaria. Tuerca 1/2” – Recuerde que para las regulaciones las Contratuerca 1/2” Colector quemadores rotaciones en sentido horario aumentan Arandela ø 6, 1 la presión, aquellas en sentido antihora- Quemadores rio la disminuyen.
  • Page 40 tanto para la limpieza del intercambiador La caldera presenta rumores o sonidos en dera y el control remoto responda al de calor como para el quemador. el intercambiador. esquema de la fig. 12. – Asegurarse que la parte superior de los –...
  • Page 41 INSTRUCCIONES PARA EL USUARIO AJUSTE Y MODALIDAD DE habilitado y solicitud de calefacción coman- combustión y cerrar los grifos para que la FUNCIONAMIENTO DEL dada por control remoto imponiendo el set- caldera vuelva a la modalidad de funciona- CONTROL REMOTO (Fig. 21 - 22) point de temperatura diurna programado miento anterior.
  • Page 42 - la temperatura de impulsión de la caldera DISPLAY Y SÍMBOLOS °C). - la temperatura de setpoint de impulsión °C). - la temperatura del agua caliente sanitaria °C). PROGRAMACIÓN DEL HORARIO DE CALEFACCIÓN (Fig. 23) La programación horaria 1 ( ) permite ajustar los niveles de temperatura en dos bloques: de lunes a viernes y sábado-domin-...
  • Page 43 – “E004” dera. Girar el mando (C) una posición en caso de sustitución, deberá ser requerido El mensaje aparece en el visualizador sentido horario para que la caldera se solamente a Sime. LEYENDA Carga de la instalación Hidrómetro Presóstato agua...
  • Page 44 NIVEL DE AJUSTE DE PARÁMETROS DESCRIPCIÓN DE PARÁMETROS (RESERVADO AL TÉCNICO) Nro. Descripción Estándar Intervalo Programa calef. lunes 6:00 -8:00/18:00-22:00 00:00 - 24:00 Para entrar en este nivel, poner el mando Programa calef. martes 6:00 -8:00/18:00-22:00 00:00 - 24:00 (B) en ( ), seleccionar con el mando Programa calef.
  • Page 45 *Caldaie a basse emissioni inquinanti (“classe 5” rispetto alle norme europee UNI EN 297 e EN 483). Legnago, 15 maggio 2009 Il Direttore Generale ing. Aldo Gava Fonderie Sime S.p.A. - Via Garbo, 27 - 37045 Legnago (Vr) - Tel. 0442 631111 - Fax Servizio Tecnico 0442 631292 - www.sime.it...
  • Page 46 Rendimenti caldaie murali a gas MODELLO Potenza Portata Tipo di Marcatura Rendimento Rendimento minimo termica termica caldaia n° stelle utili misurati di combustione 100% - 30% PLANET - FORMAT 25 OF C 23,3 25,8 90,3 - 89,7 92,73 PLANET - FORMAT 30 OF C 28,6 31,6 90,4 - 91,3...
  • Page 48 Fonderie Sime S.p.A - Via Garbo, 27 - 37045 Legnago (Vr) Tel. + 39 0442 631111 - Fax +39 0442 631292 - www.sime.it...
