Instalación de los paneles
Instalación de los paneles
PANELES DE LOS CAJONES (MODELO ALTO)
Coloque el panel boca abajo sobre una superficie de
trabajo protegida. Coloque la plantilla a ras con la parte
superior y los lados del panel. Compruebe que está usando
el lado correcto de la plantilla, luego marque y taladre los
orificios. Consulte la siguiente ilustración.
Utilice una unidad Torx para insertar parcialmente un tor-
nillo # 8 x 1/2" en el segundo agujero desde la parte supe-
rior de cada lado del panel. Los tornillos deben sobresalir
aproximadamente 3/16" del panel y soportar el peso del
(4)
panel durante la instalación.
Alinee los tornillos de soporte en la parte posterior del
panel con los agujeros ranurados en los dos soportes de
montaje del cajón. Consulte la siguiente ilustración. Abrir
un poco el cajón puede ayudar con la alineación. Una vez
que el panel esté soportado por los tornillos, inserte par-
cialmente un tornillo #8 x 1/2" en el segundo orificio desde
la parte inferior en cada lado del panel, pero no lo apriete.
PARTE SUPERIOR DEL
PANEL PARA CAJÓN
TOP OF
DRAWER PANEL
TOP HOLES
FOR UPPER
AND LOWER
DRAWERS

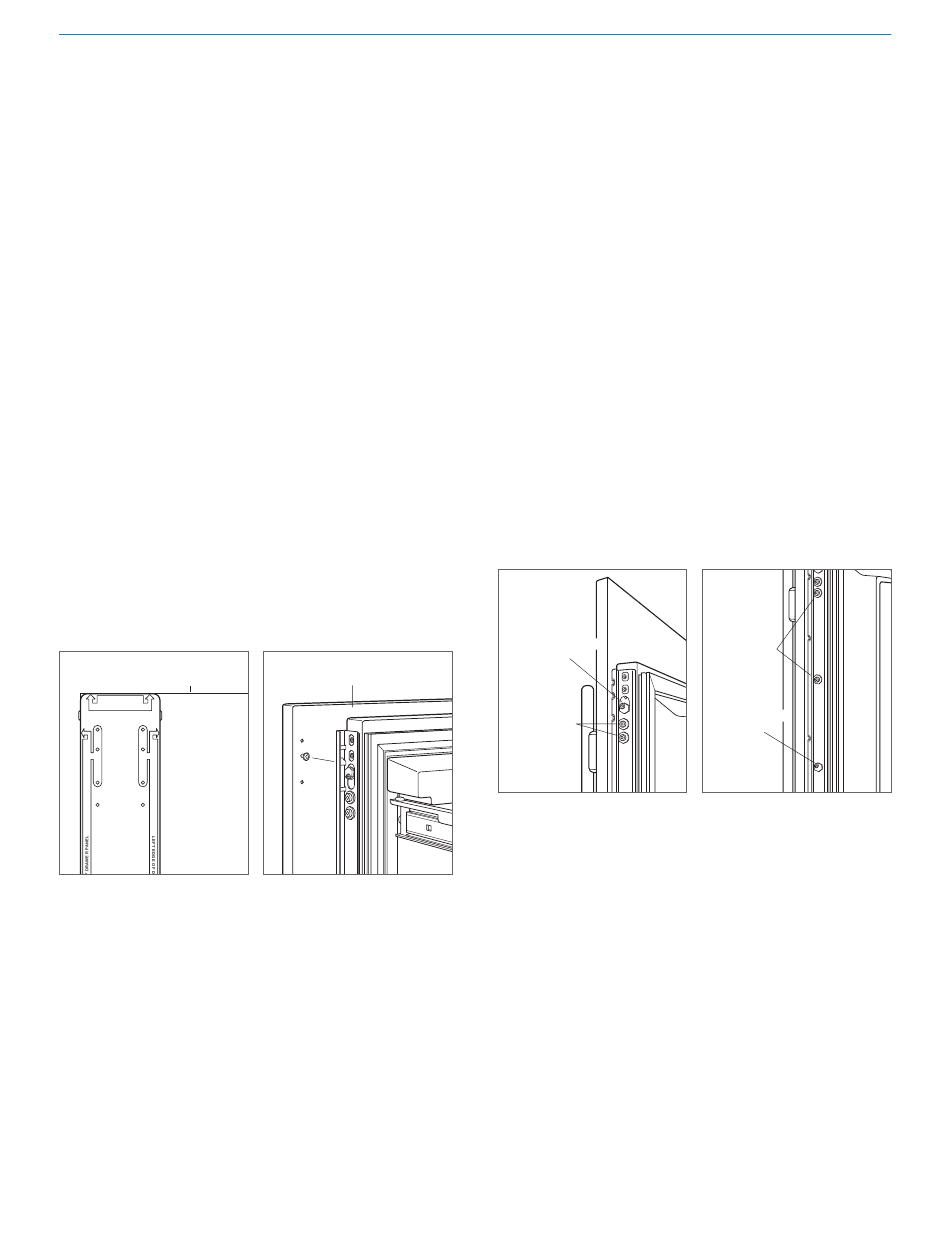

Plantilla del panel del cajón—
BOTTOM
HOLES FOR
parte superior
LOWER
DRAWER
BOTTOM
HOLES FOR
UPPER
DRAWER
7021340
PARTE POSTERIOR DEL
PANEL PARA CAJÓN
Montaje del panel del cajón
AJUSTE DE LOS PANELES
Cierre la puerta y los cajones, ahora puede realizar los
ajustes necesarios para alinear los paneles y los márgenes.
Para el ajuste de lado a lado, mueva los paneles laterales
de lado a lado, luego instale y apriete todos los tornillos de
montaje.
Para los ajustes de arriba y hacia abajo, y hacia adentro
y hacia afuera, afloje un poco los tornillos del soporte.
Dependiendo del nivel de ajuste requerido, puede ser útil
aflojar todos los tornillos del soporte lo que permitirá un
ajuste máximo. Una vez que los tornillos del soporte estén
aflojados, utilice una llave para girar las levas para hacer
ajustes. Después de realizar los ajustes, apriete todos los
tornillos del soporte. Consulte las siguientes ilustraciones.
LEVA HACIA ADENTRO
Y HACIA AFUERA
TORNILLOS
PARA EL
SOPORTE
Ajuste hacia adentro y hacia
afuera
TORNILLOS
PARA EL
SOPORTE
LEVA HACIA
ARRIBA Y HACIA
ABAJO
Ajuste hacia arriba y hacia abajo
subzero.com | 13
