Instalación de los paneles
Instalación de los paneles
PANEL DE LA PUERTA
Las dimensiones típicas del panel están basadas en una
altura terminada de 84"
(2134)
La colocación de la plantilla se debe ajustar para paneles
que exceden las dimensiones típicas.
Para el modelo alto, primero se debe instalar el panel de la
puerta, seguido por el panel del cajón superior y luego el
inferior.
Coloque el panel boca abajo sobre una superficie de
trabajo protegida. Coloque la plantilla a ras con la parte
superior y los lados del panel. Compruebe que está usando
el lado correcto de la plantilla, luego marque y taladre los
orificios. Consulte la siguiente ilustración.
Para el modelo alto, alinee la muesca de la plantilla con la
parte inferior del panel de la puerta, luego marque y taladre
los orificios. Consulte la siguiente ilustración.
PARTE SUPERIOR DEL
PANEL DE LA PUERTA
TOP OF
DOOR PANEL
84" APPLICATION
83 7/8" ACTUAL
USE TABS FOR HINGE
SIDE PANEL EDGE ON
DUAL INSTALLATION

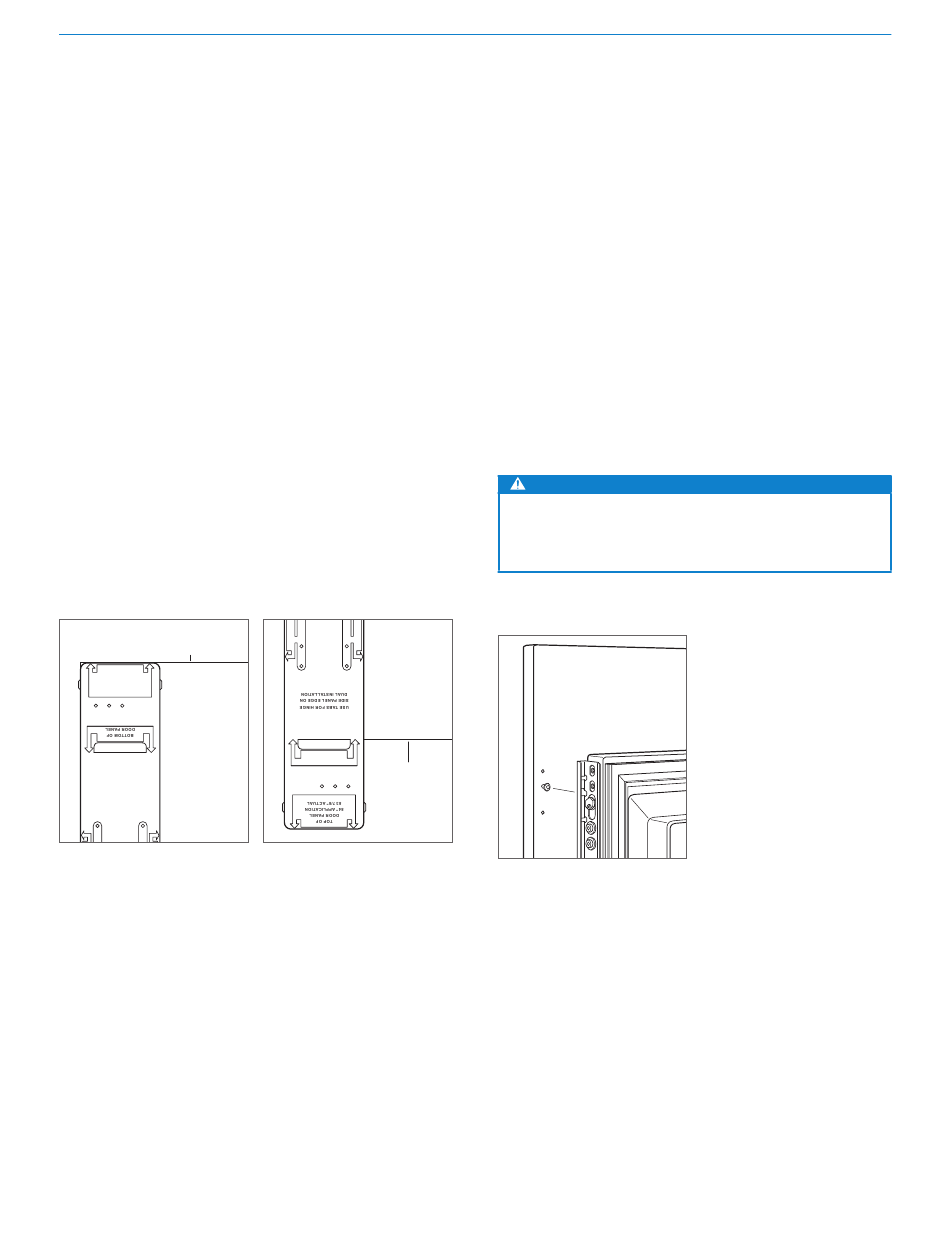

Plantilla del panel de la puerta—
parte superior
12 | Atención al cliente de Sub-Zero 800.222.7820
con márgenes de 1/8" .
(3)
BOTTOM OF
DOOR PANEL
PARTE BAJA
DEL PANEL
DE LA PUERTA
Plantilla del panel de la puerta—
parte inferior (modelo alto)
Utilice una unidad Torx para insertar parcialmente un tor-
nillo # 8 x 1/2" en el segundo agujero desde la parte supe-
rior de cada lado del panel. Los tornillos deben sobresalir
aproximadamente 3/16" del panel y soportar el peso del
(4)
panel durante la instalación.
Alinee los tornillos de soporte en la parte posterior del
panel con los agujeros ranurados en los dos soportes de
montaje de la puerta. Abrir la puerta un poco puede ayudar
con la alineación. Una vez que el panel esté soportado por
los tornillos, inserte parcialmente un tornillo #8 x 1/2" en el
segundo orificio desde la parte inferior en cada lado del
panel, pero no lo apriete.
PRECAUCIÓN
A medida que el margen entre los gabinetes y la
unidad disminuye, al cerrase la puerta se puede
pellizcar fuertemente los dedos.
PARTE POSTERIOR DEL
PANEL DE LA PUERTA
Montaje del panel de la puerta
