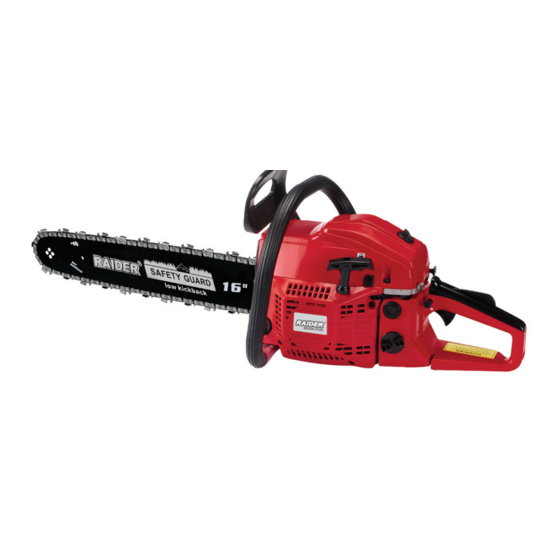

- Page 1 ○ бензинов верижен Contents трион схема ○ gasoline chain saw оригинална инструкция за употреба original instructions’ manual RD-GCS24 USER’S MANUAL...
- Page 2 Items displayed: Изобразени елементи: 1. Блокировка на лоста за газта. 1. Locking the throttle lever 2. “Смукач”. 2. Choke control 3. Пластмасова “Крилчата гайка” за капака на 3. Plastic “ nut” for the air filter cover въздушния филтър. 4. Air filter cover 4.
-
Page 3: Технически Данни
Поздравления за покупката на бензинов верижен трион от най-бързоразвиващата се марка за инструменти - RAIDER. При правилно инсталиране и експлоатация, RAIDER са сигурни и надеждни машини и работата с тях ще Ви достави истинско удоволствие. За Вашето удобство е изградена и отличната сервизна мрежа с 46 сервиза в цялата... - Page 4 мерна параметър стойност единица Дебелина на водещите звена на веригата Inch 0.058” Брой на водещите звена на веригата за шина 350 mm (14”) 7 зъба x 0.325” Водещо зъбно колело (8,25 mm) 350 - 450 mm, Препоръчителни дължини на водещата шина...
- Page 5 материал, трионът пада по инерция и може да причини наранявания. 1.6.3. При продължителна работа операторът може да почувства изтръпване на пръстите или ръцете. При това положение трябва да се прекъсне работа и да се направи необходимата почивка, тъй като с изтръпнали ръце не можем да...
- Page 6 1.7.1. Никога не започвайте и не извършвайте рязането с предната част на направляващата шина на веригата! 1.7.2. Винаги започвайте рязането с вече включен трион и верига движеща се с необходимата скорост! 1.7.3. Проверявате дали режещата верига е добре наострена.
- Page 7 резервоара за маслото (13). Не трябва да използвате употребявано или регенерирано масло, тъй като това може да доведе до повреда на маслената помпа. Използвайте масло SAE 10W/30 през цялата година. През лятото SAE 30W/40, а през зимата SAE 20W/30. 3.4. Зареждане...
- Page 8 4.5. Направляваща шина на веригата. Направляващата шина на веригата (14) е изложена на особено интензивно износване на предната и долната част. С цел да се избегне едностранно изхабяване вследствие на триенето, препоръчва се при всяко острене на веригата да се обръща шината. Същевременно трябва да се почисти улея в шината и отворите за маслото. Улеят на шината...
- Page 9 реже дървесината. Натискайте триона само леко надолу. За да не загубите контрол, към края на операцията трябва да престанете да натискате триона. След приключване на рязането освободете лоста на газта (8) и оставете двигателя да работи на празен ход. Преди да оставите триона, изключете двигателя. Поддържането на високи обороти на триона без рязане...
- Page 10 диаметъра на дървото откъм страната на падането му. Направете долен хоризонтален срез, който да се съедини с горния. Извършете повалящия срез хоризонтално от противоположната страна на направляващия и малко по-високо от долния му край. Използвайте клинове, за да не се заклещи веригата на триона. Дървото се поваля чрез забиване на...
- Page 11 отрязването на клона отдолу. Трябва да бъдете особено внимателни при рязането на клон, който е под напрежение. Такъв клон може след отрязването му да отскочи и да удари оператора. Не бива да режете клони катерейки се на дървото. Не бива да стоите на стълби, платформи, дърва или в други подобни позиции, които биха могли да доведат до...
- Page 12 ръкохватките и закрепването на направляващата шина. В случай, че бъдат открити някакви повреди, то преди повторната употреба трябва да сте сигурни, че трионът е отремонтиран. Всякакъв вид неизправности трябва да бъдат отстранявани от оторизирания сервиз на RAIDER. Преди работа с машината прочетете...
-
Page 13: Technical Data
Congratulations for the purchase of our RAIDER brand gasoline chain saw. As being properly installed and operated, RAIDER are safe and reliable power tools, and their usage brings real pleasure. For your convenience an excellent service network of 46 service stations has been built across the country. - Page 14 Units of Parameter Value measurement 350 - 450 mm, Recommended guide-bar length min - max (14” - 18”) Cutting length with guide-bar 350 mm (14”) Cutting length with guide-bar 400 mm (16”) Cutting length with guide-bar 450 mm (18”)
- Page 15 1.6.9. When starting the saw, its chain must not rest on the processed material or touch anything else. 1.6.10. When working with the chain saw hold it with both hands by both handles. Keep firm body position. 1.6.11. Children and juveniles cannot operate the chain saw. Allow access to the saw only to adults who know how to handle the tool.
- Page 16 Brake lever (6) must be in the upper (vertical) position. Unscrew the guide bar fixing nuts and remove the casing. Put the chain (15) onto driving chain wheel located behind the clutch. Install the guide bar (14) (slide it behind the clutch) onto guiding screws and push towards driving chain wheel.
- Page 17 MIN position - oil flow decreases. MAX position - oil flow increases. When cutting hard and dry wood and using whole length of the guide bar when making a cut, set the oil feed adjustment screw (7) to the MAX position. You can reduce amount of oil supplied by turning oil feed adjustment screw (7) to MIN position, when cutting soft and damp wood, or when only part of the working length of the guide bar is used.
- Page 18 Allow the chain to cut wood. Press down the saw lightly. Stop pressing the saw at the end of the cut to avoid losing control over the tool. When the cutting has been finished release the throttle lever (8) and allow the engine to run idle.
- Page 19 When felling trees observe all safety rules and do as follows: When the chain is pinched, switch off the chain saw and release the chain with a wedge. Wedge should be made of wood or plastic. Never use steel or cast iron wedge. Falling tree may pull other trees.
- Page 20 Ensure there are no fuel leaks, loosened joints or damages of main parts, especially main handle joints and guide bar fixing. When you find any damage, make sure it is repaired before next use of the chain saw. All faults should be repaired by service workshop authorized by the RAIDER. Read the instructions’ manual before using the Warning! Danger! machine.
- Page 21 EXPLODED VIEW RD-GCS24...
-
Page 22: Spare Part List
SPARE PART LIST... - Page 24 DECLARATION OF CONFORMITY Gasoline Chain Saw RD-GCS24 Euromaster Import Export Ltd. Address: Sofia 1231, Bulgaria, 246 Lomsko shausse Blvd. (BG) Декларираме на собствена отговорност, че szabványoknak és eloírásoknak: този продукт е в съответствие със следните (CZ) Na naši vlastní zodpovednost prohlašujeme, že стандарти...
-
Page 25: Ео Декларация За Съответствие
Евромастер Импорт Експорт ООД Адрес: София 1231, България, “Ломско шосе“ 246. Продукт: Бензинов верижен трион Запазена марка: RAIDER Модел: RD-GCS24 е проектиран и произведен в съответствие със следните директиви: 2006/42/EО на Европейския парламент и на Съвета от 17 май 2006 година относно... -
Page 26: Ec Declaration Of Conformity
Address: Sofia 1231, Bulgaria, 246 Lomsko shausse Blvd. Product: Gasoline Chain Saw Brand: RAIDER Type Designation: RD-GCS24 is designed and manufactured in conformity with following Directives: 2006/42/EC of the European Parliament and the Council dated 17 May 2006 on machinery;... - Page 27 - 24 месеца за физически лица за инструменти от серията Raider Pneumatic; - 12 месеца за юридически лица за инструменти от серията Raider Pneumatic; - 24 месеца за физически лица за всички бензинови машини от сериите: Raider Power Tools и Raider Garden tools - 12 месеца...
- Page 28 територията на Република България, е както следва: - 18 месеца за батерията и зарядното устройство от сериите: Raider Industrial, Raider Pro; - 12 месеца за батерията и зарядното устройство от сериите: Raider Power Tools, Raider Garden Tools; Гаранционният срок започва да тече от датата на закупуване. Гаранцията покрива всички дефекти, възникнали...
- Page 29 - когато е правен опит за ремонт, монтаж, демонтаж, модификация от потребителя или промени от неупълномощени лица или фирми; - при използване на батерията и зарядното устройство не по предназначение; - повреди причинени в резултат на използването и съхранението на батерията и/или зарядното в друга среда...
-
Page 30: Гаранционна Карта
ГАРАНЦИОННА КАРТА МОДЕЛ......СЕРИЕН № ...... СРОК ......(за подробности виж гаранционните условия) №, дата на фактура / касов бон....ДАННИ ЗА КУПУВАЧА ИМЕ/ФИРМА ....... (попълва се от служителя) АДРЕС......(попълва се от служителя) ПОДПИС НА КУПУВАЧА....(запознат съм с гаранционните условия и правилата за експлоатация, изделието... -
Page 31: Warranty Card
WARRANTY CARD MODEL............................. SERIAL № ............................ TERM ............................... (for details see the warranty conditions) №, date of invoice / cash receipt....................DETAILS OF BUYER NAME / COMPANY ........................... (be filled in by the employee) ADDRESS............................(be filled in by the employee) SIGNATURE OF BUYER....................... - Page 32 EUROMASTER IMPORT EXPORT LTD 1231, Sofia, Bulgaria, 246 Lomsko shose Blvd., tel.: +359 700 44 155 fax: + 359 2 934 00 90 www.euromasterbg.com; e-mail: info@euromasterbg.com...
