ITALIANO
Descrizione
Leva di trasmissione a catena per aperture fino a 180° e con lunghezza
massima dell'anta di 2 m.
Limiti di impiego
Larghezza anta (m) 1,5
Peso anta (kg) 600
 È consigliabile prevedere un'elettroserratura qualora l'anta superi 1.50 m.
Dati tecnici
Tempo di apertura a 180°: 30 s.

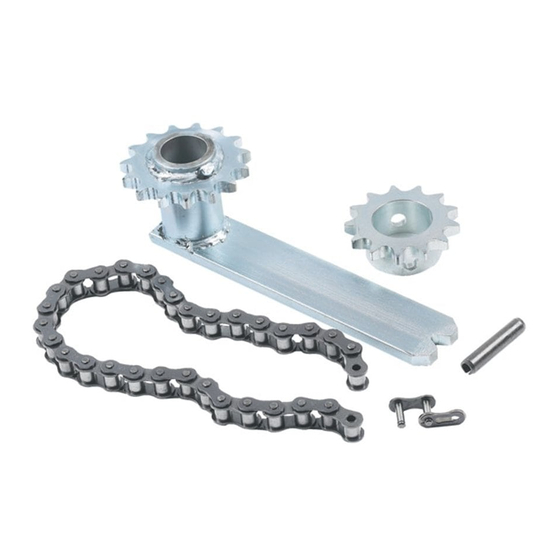

Descrizioni delle parti

Pignone

Leva con corona dentata

Catena

Spina filettata
 n°
2 viti UNI 5739 M8 x 20
 giunto

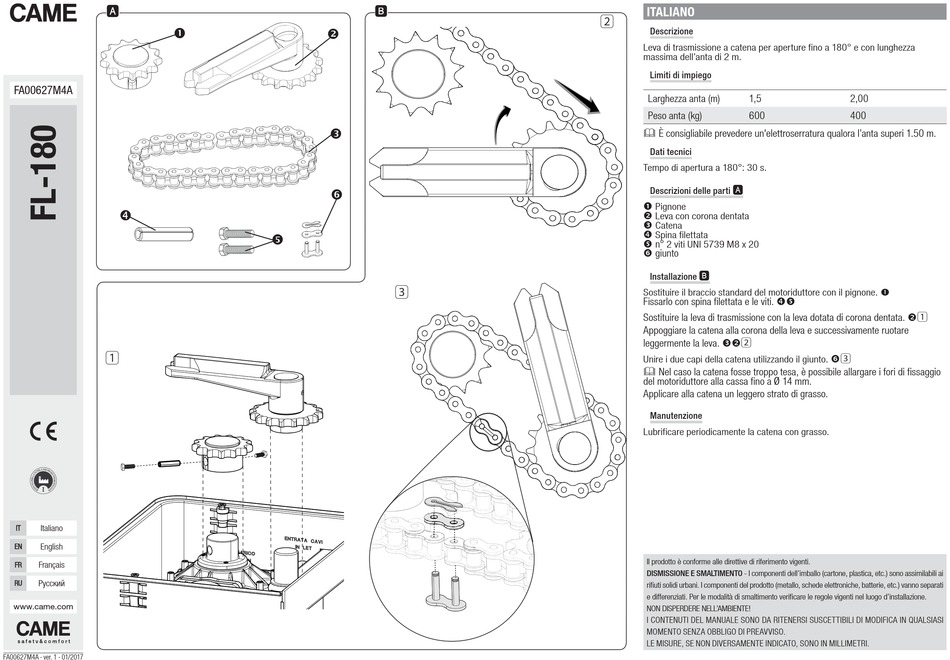

Installazione
Sostituire il braccio standard del motoriduttore con il pignone. 
Fissarlo con spina filettata e le viti. 
Sostituire la leva di trasmissione con la leva dotata di corona dentata. 
Appoggiare la catena alla corona della leva e successivamente ruotare
leggermente la leva. 
Unire i due capi della catena utilizzando il giunto.
 Nel caso la catena fosse troppo tesa, è possibile allargare i fori di fissaggio
del motoriduttore alla cassa fino a 14 mm.
Applicare alla catena un leggero strato di grasso.
Manutenzione
Lubrificare periodicamente la catena con grasso.
Il prodotto è conforme alle direttive di riferimento vigenti.
DISMISSIONE E SMALTIMENTO - I componenti dell'imballo (cartone, plastica, etc.) sono assimilabili ai
rifi uti solidi urbani. I componenti del prodotto (metallo, schede elettroniche, batterie, etc.) vanno separati
e diff erenziati. Per le modalità di smaltimento verifi care le regole vigenti nel luogo d'installazione.
NON DISPERDERE NELL'AMBIENTE!
I CONTENUTI DEL MANUALE SONO DA RITENERSI SUSCETTIBILI DI MODIFICA IN QUALSIASI
MOMENTO SENZA OBBLIGO DI PREAVVISO.
LE MISURE, SE NON DIVERSAMENTE INDICATO, SONO IN MILLIMETRI.
2,00
400

