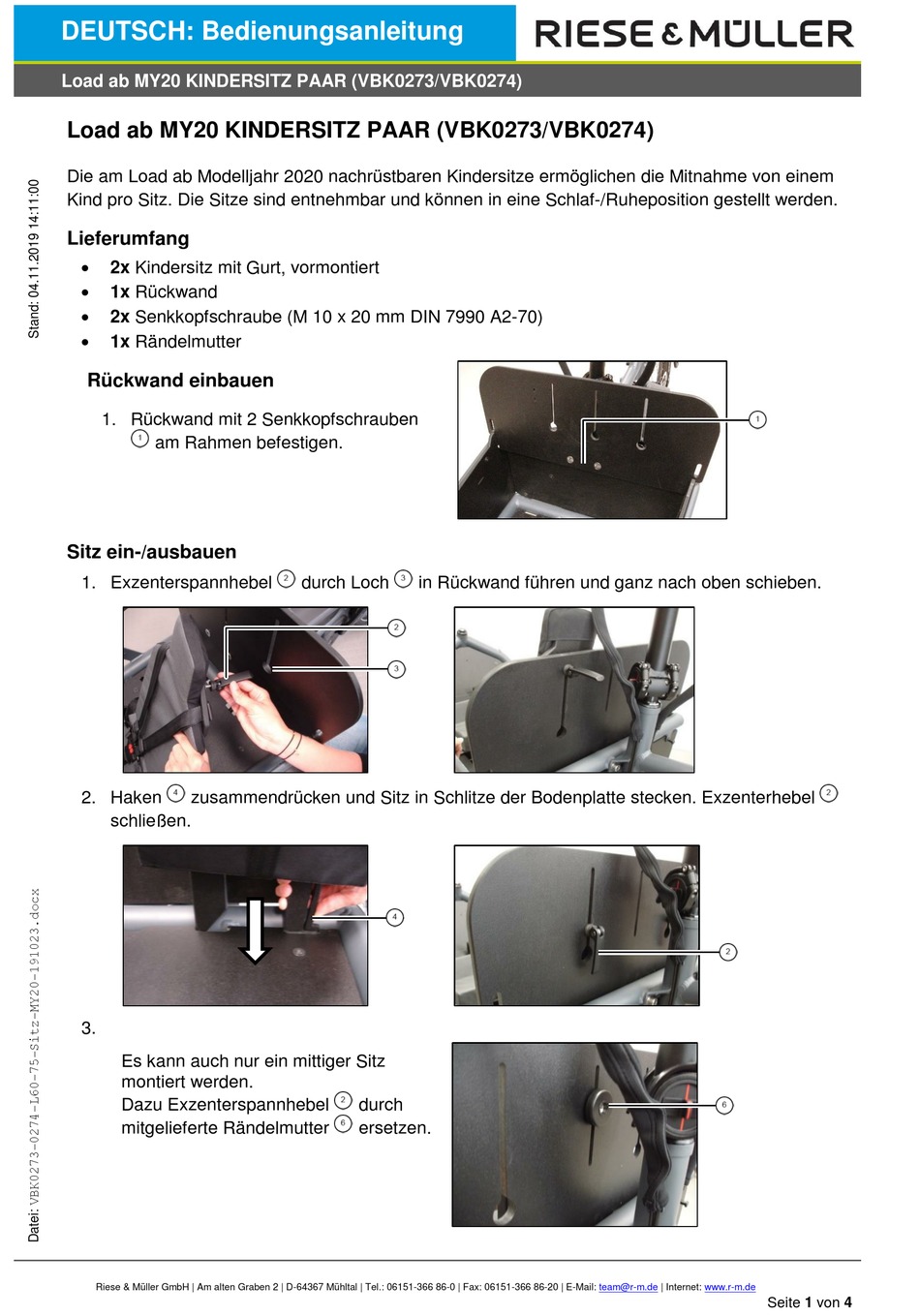

DEUTSCH: Bedienungsanleitung
Load ab MY20 KINDERSITZ PAAR (VBK0273/VBK0274)
Load ab MY20 KINDERSITZ PAAR (VBK0273/VBK0274)
Die am Load ab Modelljahr 2020 nachrüstbaren Kindersitze ermöglichen die Mitnahme von einem
Kind pro Sitz. Die Sitze sind entnehmbar und können in eine Schlaf-/Ruheposition gestellt werden.

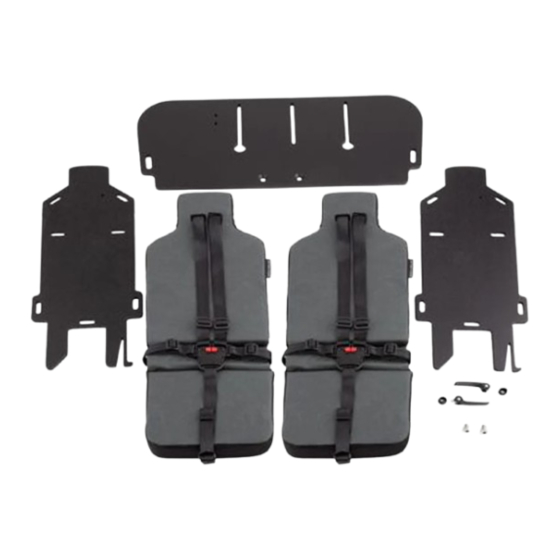

Lieferumfang
2x Kindersitz mit Gurt, vormontiert
1x Rückwand
2x Senkkopfschraube (M 10 x 20 mm DIN 7990 A2-70)
1x Rändelmutter
Rückwand einbauen
1. Rückwand mit 2 Senkkopfschrauben
am Rahmen befestigen.
Sitz ein-/ausbauen
1. Exzenterspannhebel
2. Haken
zusammendrücken und Sitz in Schlitze der Bodenplatte stecken. Exzenterhebel
schließen.
3.
Es kann auch nur ein mittiger Sitz
montiert werden.
Dazu Exzenterspannhebel
mitgelieferte Rändelmutter
Riese & Müller GmbH | Am alten Graben 2 | D-64367 Mühltal | Tel.: 06151-366 86-0 | Fax: 06151-366 86-20 | E-Mail:
durch Loch
in Rückwand führen und ganz nach oben schieben.
durch
ersetzen.
team@r-m.de
| Internet:
www.r-m.de
Seite 1 von 4
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for RIESE & MULLER MY20
Summary of Contents for RIESE & MULLER MY20
- Page 1 DEUTSCH: Bedienungsanleitung Load ab MY20 KINDERSITZ PAAR (VBK0273/VBK0274) Load ab MY20 KINDERSITZ PAAR (VBK0273/VBK0274) Die am Load ab Modelljahr 2020 nachrüstbaren Kindersitze ermöglichen die Mitnahme von einem Kind pro Sitz. Die Sitze sind entnehmbar und können in eine Schlaf-/Ruheposition gestellt werden.
- Page 2 DEUTSCH: Bedienungsanleitung Load ab MY20 KINDERSITZ PAAR (VBK0273/VBK0274) Höhe verstellen 1. Exzenterhebel öffnen und Sitz in gewünschte Höhe verschieben. Exzenterhebel schließen. Schlaf-/Ruheposition. 1. Fußraum schließen. Die Schlaf-/Ruheposition kann nur mit geschlossenem Fußraum benutzt werden. 2. Exzenterhebel öffnen und Sitz nach oben schieben. Haken zusammendrücken und Sitz...
- Page 3 ENGLISH: Owner’s Manual Load since MY20 CHILDSEAT PAIR (VBK0273/VBK0274) Load since MY20 CHILDSEAT PAIR (VBK0273/VBK0274) The child seat, which can be retrofitted to the Load since model year 2020 enables to carry one child per seat. The seat can be removed quickly and adjusted to a sleeping/resting position.
- Page 4 ENGLISH: Owner’s Manual Load since MY20 CHILDSEAT PAIR (VBK0273/VBK0274) Adjusting the height 1. Open quick release and adjust child seat to desired position. Close quick release again. Sleeping-/resting position. 1. Close foot rest. The sleeping/resting position is just usable with closed foot rest.
