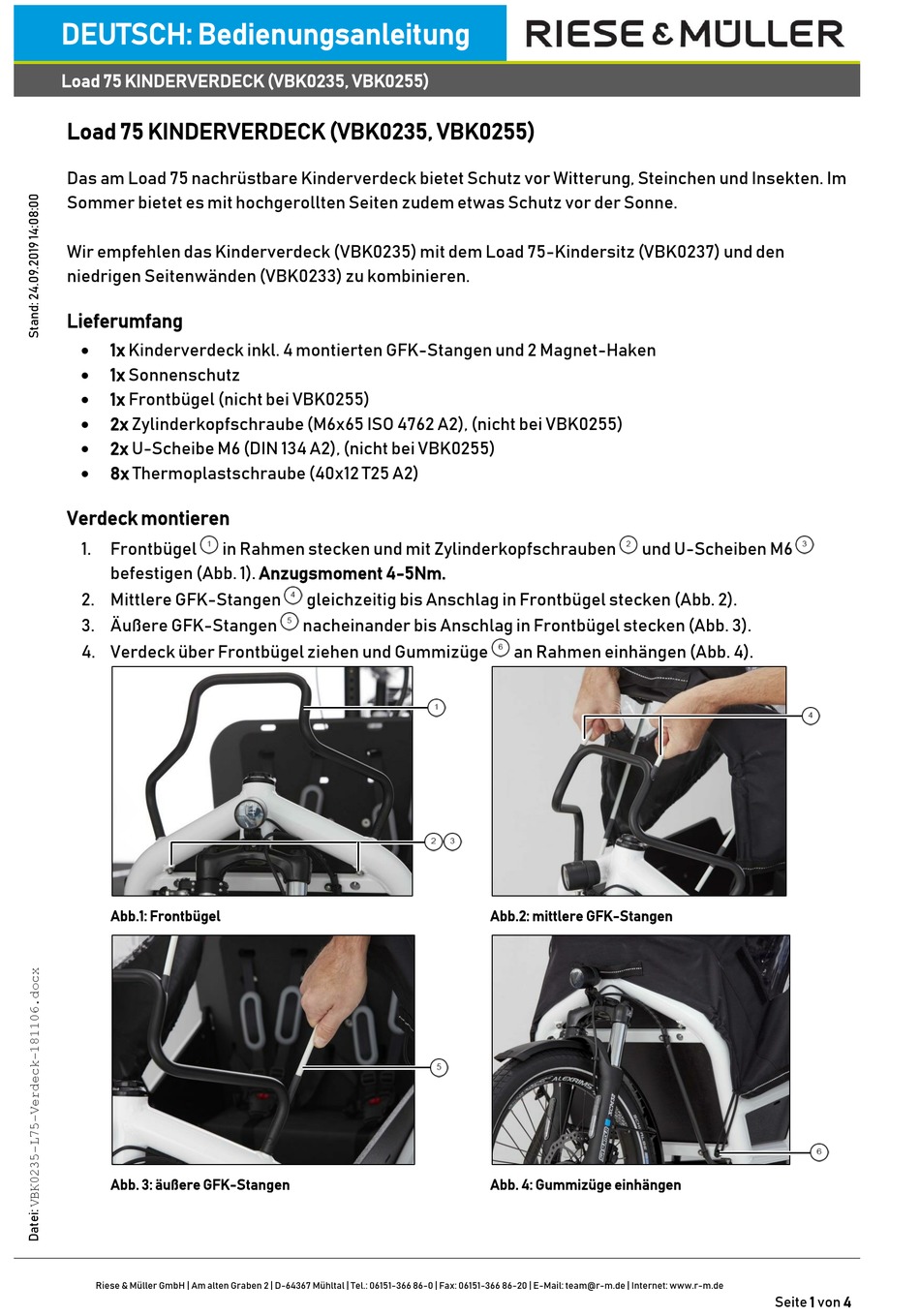

DEUTSCH: Bedienungsanleitung
Load 75 KINDERVERDECK (VBK0235, VBK0255)
Load 75 KINDERVERDECK (VBK0235, VBK0255)

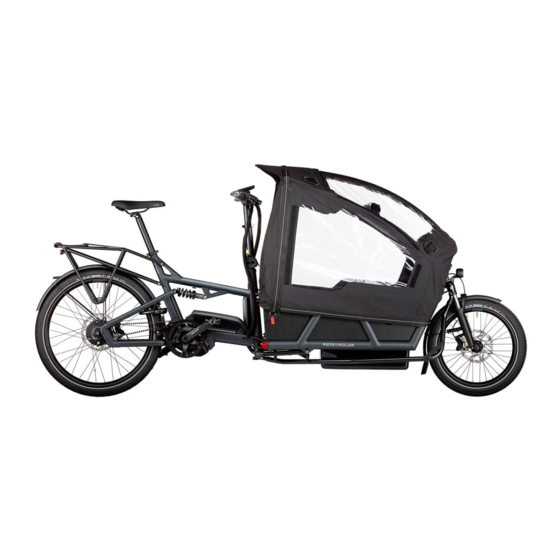

Das am Load 75 nachrüstbare Kinderverdeck bietet Schutz vor Witterung, Steinchen und Insekten. Im
Sommer bietet es mit hochgerollten Seiten zudem etwas Schutz vor der Sonne.
Wir empfehlen das Kinderverdeck (VBK0235) mit dem Load 75-Kindersitz (VBK0237) und den
niedrigen Seitenwänden (VBK0233) zu kombinieren.
Lieferumfang
1x Kinderverdeck inkl. 4 montierten GFK-Stangen und 2 Magnet-Haken
1x Sonnenschutz
1x Frontbügel (nicht bei VBK0255)
2x Zylinderkopfschraube (M6x65 ISO 4762 A2), (nicht bei VBK0255)
2x U-Scheibe M6 (DIN 134 A2), (nicht bei VBK0255)
8x Thermoplastschraube (40x12 T25 A2)
Verdeck montieren
1.
Frontbügel
in Rahmen stecken und mit Zylinderkopfschrauben
befestigen (Abb. 1). Anzugsmoment 4-5Nm.
2. Mittlere GFK-Stangen
3. Äußere GFK-Stangen
4. Verdeck über Frontbügel ziehen und Gummizüge
Abb.1: Frontbügel
Abb. 3: äußere GFK-Stangen
Riese & Müller GmbH | Am alten Graben 2 | D-64367 Mühltal | Tel.: 06151-366 86-0 | Fax: 06151-366 86-20 | E-Mail: team@r-m.de | Internet: www.r-m.de
gleichzeitig bis Anschlag in Frontbügel stecken (Abb. 2).
nacheinander bis Anschlag in Frontbügel stecken (Abb. 3).
und U-Scheiben M6
an Rahmen einhängen (Abb. 4).
Abb.2: mittlere GFK-Stangen
Abb. 4: Gummizüge einhängen
Seite 1 von 4
Advertisement
Table of Contents
Related Manuals for RIESE & MULLER Load 75
Summary of Contents for RIESE & MULLER Load 75
- Page 1 Load 75 KINDERVERDECK (VBK0235, VBK0255) Load 75 KINDERVERDECK (VBK0235, VBK0255) Das am Load 75 nachrüstbare Kinderverdeck bietet Schutz vor Witterung, Steinchen und Insekten. Im Sommer bietet es mit hochgerollten Seiten zudem etwas Schutz vor der Sonne. Wir empfehlen das Kinderverdeck (VBK0235) mit dem Load 75-Kindersitz (VBK0237) und den niedrigen Seitenwänden (VBK0233) zu kombinieren.
- Page 2 DEUTSCH: Bedienungsanleitung Load 75 KINDERVERDECK (VBK0235, VBK0255) 5. Magnet-Haken mit je 4 Thermoplast-Schrauben an Seitenwänden befestigen (Abb. 5). Anzugsmoment 1-2 Nm. 6. Vorbau in hintere Position stellen und Bremsgriffe ca. 45Grad nach unten zeigend verdrehen (Abb. 6). Wenn der Vorbau nicht in der hinteren Position steht, wird die Lenkung behindert und Sie können stürzen! Verletzungen sind die Folge!
- Page 3 ENGLISH: Owner’s Manual Load 75 CHILD COVER (VBK0235, VBK0255) Load 75 CHILD COVER (VBK0235, VBK0255) The optional available child cover protects from weather, dirt and insects. In the summertime the child cover is a good sun protection. We recommend to use the Child Cover (VBK0235) with the Child Seat (VBK0237) and the lower side walls (VBK0233).
- Page 4 ENGLISH: Owner’s Manual Load 75 CHILD COVER (VBK0235, VBK0255) 5. Mount magnet hooks with 4 Thermoplast screws at side walls (fig. 5). Tightening torque 1-2 Nm. 6. Adjust stem to rear position and rotate brake levers showing 45 degrees downside (fig. 6).
