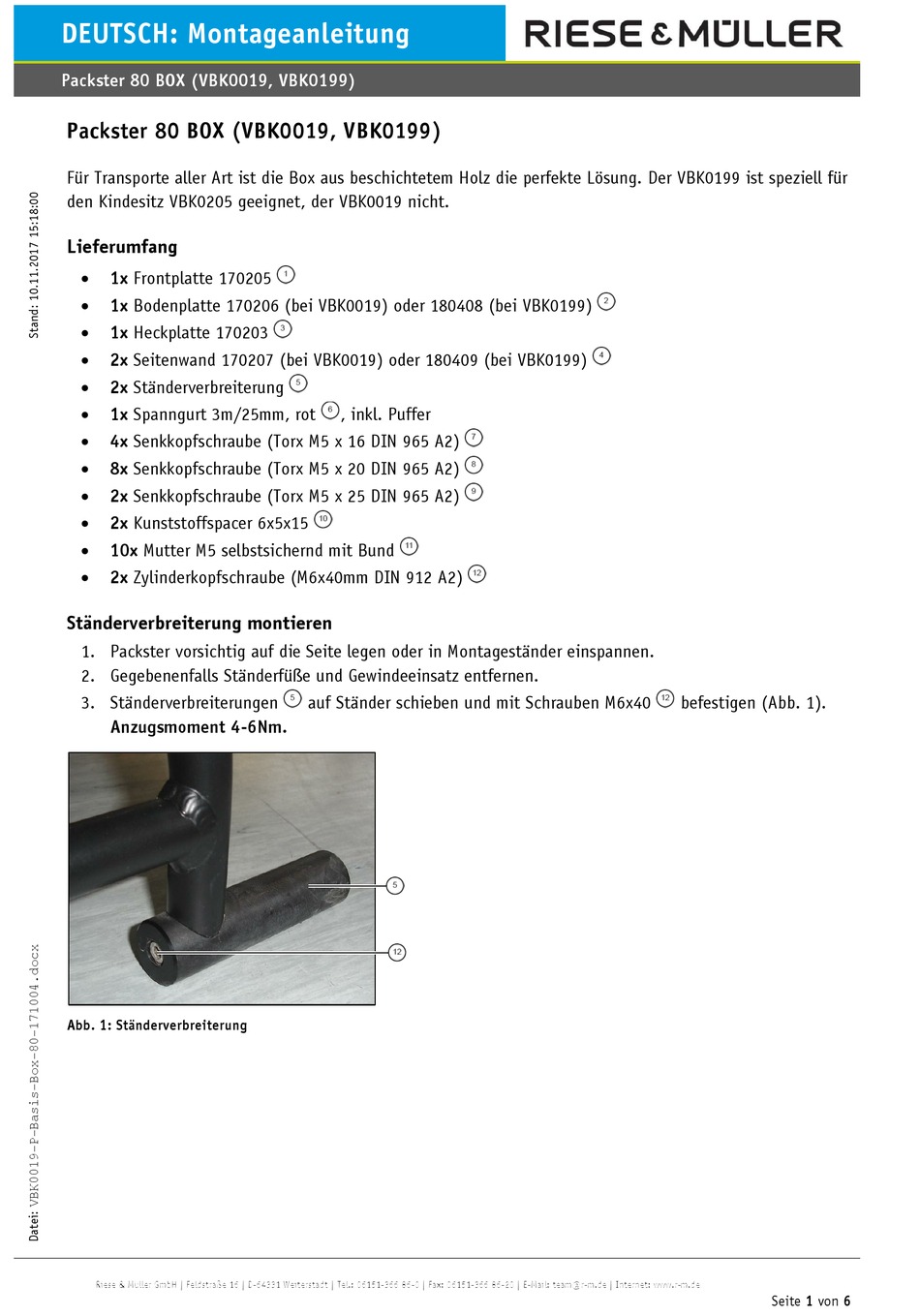

DEUTSCH: Montageanleitung

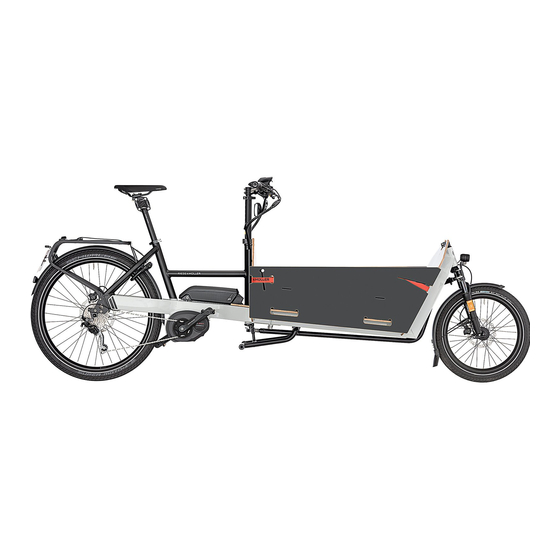

Packster 80 BOX (VBK0019, VBK0199)
Packster 80 BOX (VBK0019, VBK0199)
Für Transporte aller Art ist die Box aus beschichtetem Holz die perfekte Lösung. Der VBK0199 ist speziell für
den Kindesitz VBK0205 geeignet, der VBK0019 nicht.
Lieferumfang
1x Frontplatte 170205
1x Bodenplatte 170206 (bei VBK0019) oder 180408 (bei VBK0199)
1x Heckplatte 170203
2x Seitenwand 170207 (bei VBK0019) oder 180409 (bei VBK0199)
2x Ständerverbreiterung
1x Spanngurt 3m/25mm, rot
4x Senkkopfschraube (Torx M5 x 16 DIN 965 A2)
8x Senkkopfschraube (Torx M5 x 20 DIN 965 A2)
2x Senkkopfschraube (Torx M5 x 25 DIN 965 A2)
2x Kunststoffspacer 6x5x15
10x Mutter M5 selbstsichernd mit Bund
2x Zylinderkopfschraube (M6x40mm DIN 912 A2)
Ständerverbreiterung montieren
1. Packster vorsichtig auf die Seite legen oder in Montageständer einspannen.
2. Gegebenenfalls Ständerfüße und Gewindeeinsatz entfernen.
3. Ständerverbreiterungen
Anzugsmoment 4-6Nm.
Abb. 1: Ständerverbreiterung
