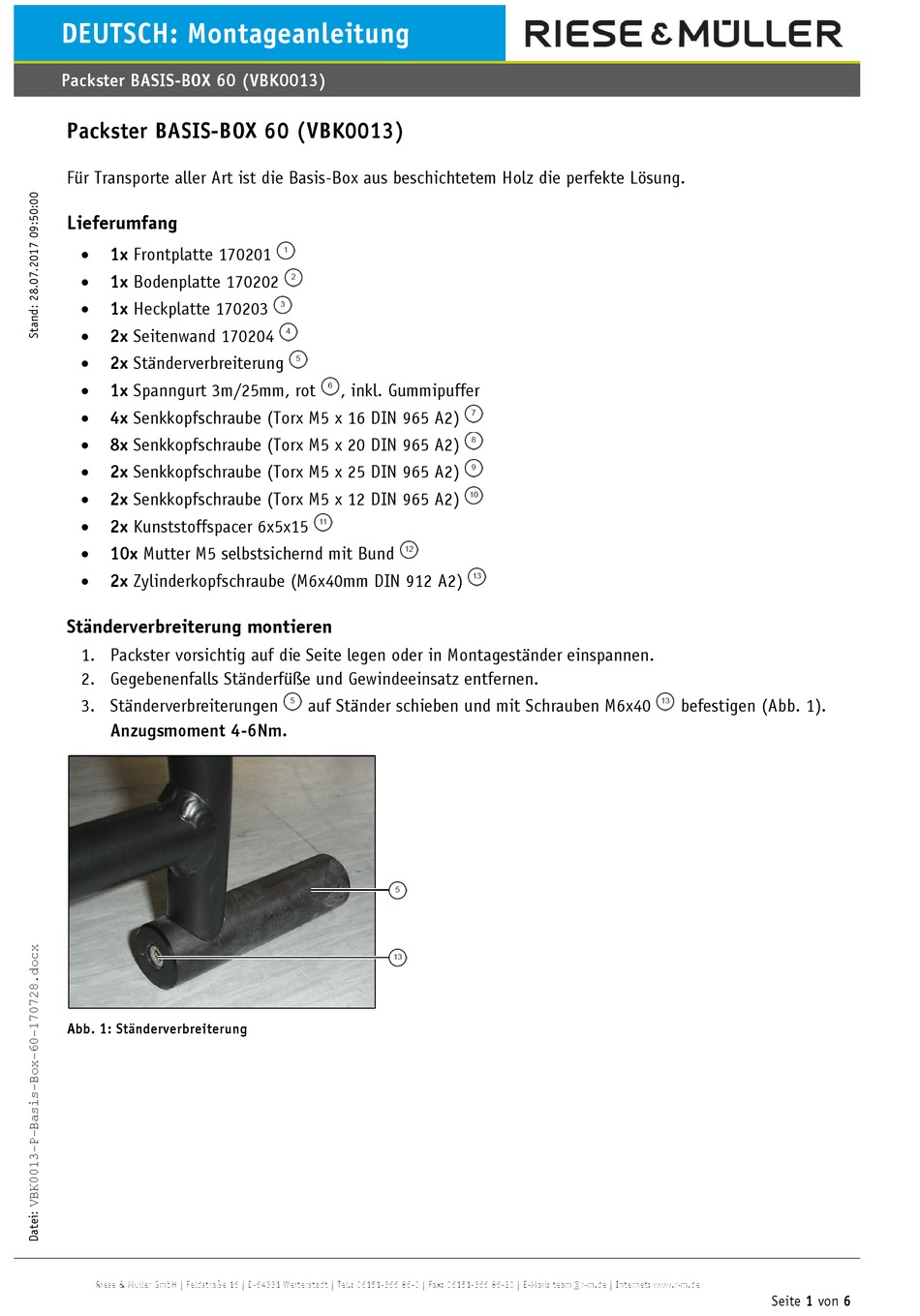

DEUTSCH: Montageanleitung
Packster BASIS-BOX 60 (VBK0013)
Packster BASIS-BOX 60 (VBK0013)

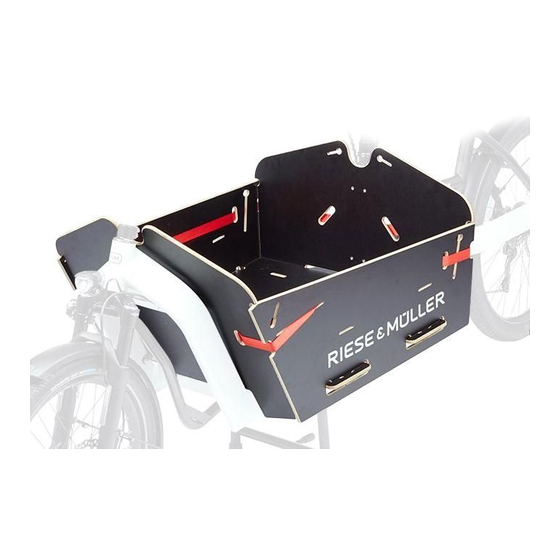

Für Transporte aller Art ist die Basis-Box aus beschichtetem Holz die perfekte Lösung.
Lieferumfang
1x Frontplatte 170201
1x Bodenplatte 170202
1x Heckplatte 170203
2x Seitenwand 170204
2x Ständerverbreiterung
1x Spanngurt 3m/25mm, rot
4x Senkkopfschraube (Torx M5 x 16 DIN 965 A2)
8x Senkkopfschraube (Torx M5 x 20 DIN 965 A2)
2x Senkkopfschraube (Torx M5 x 25 DIN 965 A2)
2x Senkkopfschraube (Torx M5 x 12 DIN 965 A2)
2x Kunststoffspacer 6x5x15
10x Mutter M5 selbstsichernd mit Bund
2x Zylinderkopfschraube (M6x40mm DIN 912 A2)
Ständerverbreiterung montieren
1. Packster vorsichtig auf die Seite legen oder in Montageständer einspannen.
2. Gegebenenfalls Ständerfüße und Gewindeeinsatz entfernen.
3. Ständerverbreiterungen
Anzugsmoment 4-6Nm.
Abb. 1: Ständerverbreiterung
Riese & Müller GmbH | Feldstraße 16 | D-64331 Weiterstadt | Tel.: 06151-366 86-0 | Fax: 06151-366 86-20 | E-Mail: team@r-m.de | Internet: www.r-m.de
, inkl. Gummipuffer
auf Ständer schieben und mit Schrauben M6x40
befestigen (Abb. 1).
Seite 1 von 6

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Packster BASIS BOX 60 and is the answer not in the manual?

Questions and answers

Related Manuals for RIESE & MULLER Packster BASIS BOX 60

Summary of Contents for RIESE & MULLER Packster BASIS BOX 60

  • Page 1 DEUTSCH: Montageanleitung Packster BASIS-BOX 60 (VBK0013) Packster BASIS-BOX 60 (VBK0013) Für Transporte aller Art ist die Basis-Box aus beschichtetem Holz die perfekte Lösung. Lieferumfang  1x Frontplatte 170201  1x Bodenplatte 170202  1x Heckplatte 170203  2x Seitenwand 170204 ...
  • Page 2 DEUTSCH: Montageanleitung Packster BASIS-BOX 60 (VBK0013) Basis-Box montieren Abb. 2: Bodenplatte montieren Abb. 3: Option Dual Bat montieren Abb. 4: Heckplatte montieren Abb. 5: Frontplatte montieren Riese & Müller GmbH | Feldstraße 16 | D-64331 Weiterstadt | Tel.: 06151-366 86-0 | Fax: 06151-366 86-20 | E-Mail: team@r-m.de | Internet: www.r-m.de Seite 2 von 6...
  • Page 3 DEUTSCH: Montageanleitung Packster BASIS-BOX 60 (VBK0013) Abb. 6: Seitenwand aufstecken Abb. 7: Gummipuffer aufkleben Abb. 8: Spanngurt verlegen Abb. 9: Spanngurt verlegen Abb. 10: Spanngurt verlegen Abb. 11: Spanngurt festziehen Hinweise für den Gebrauch  Holz ist ein arbeitender Werkstoff. Prüfen Sie deshalb regelmäßig den festen Sitz aller Verschraubungen.
  • Page 4 ENGLISH: Assembly Instruction Packster BASIS BOX 60 (VBK0013) Packster BASIS BOX 60 (VBK0013) The wooden Basis Box is the perfect solution for many transport purposes. Scope of delivery  1x front plate 170201  1x bottom plate 170202  1x back plate 170203 ...
  • Page 5 ENGLISH: Assembly Instruction Packster BASIS BOX 60 (VBK0013) Mounting the Basis-Box fig. 2: mounting bottom plate fig. 3: mountgin Dual Bat option fig. 4: mounting back plate fig. 5: mounting front plate Riese & Müller GmbH | Feldstraße 16 | D-64331 Weiterstadt | Tel.: 06151-366 86-0 | Fax: 06151-366 86-20 | E-Mail: team@r-m.de | Internet: www.r-m.de...
  • Page 6 ENGLISH: Assembly Instruction Packster BASIS BOX 60 (VBK0013) fig. 6: insert side walls fig. 7: apply rubber pad fig. 8: route tensioning belt 1 fig. 9: route tensioning belt 2 fig. 10: route tensioning belt 3 fig. 11: tighten tensioning belt Informations for use ...
