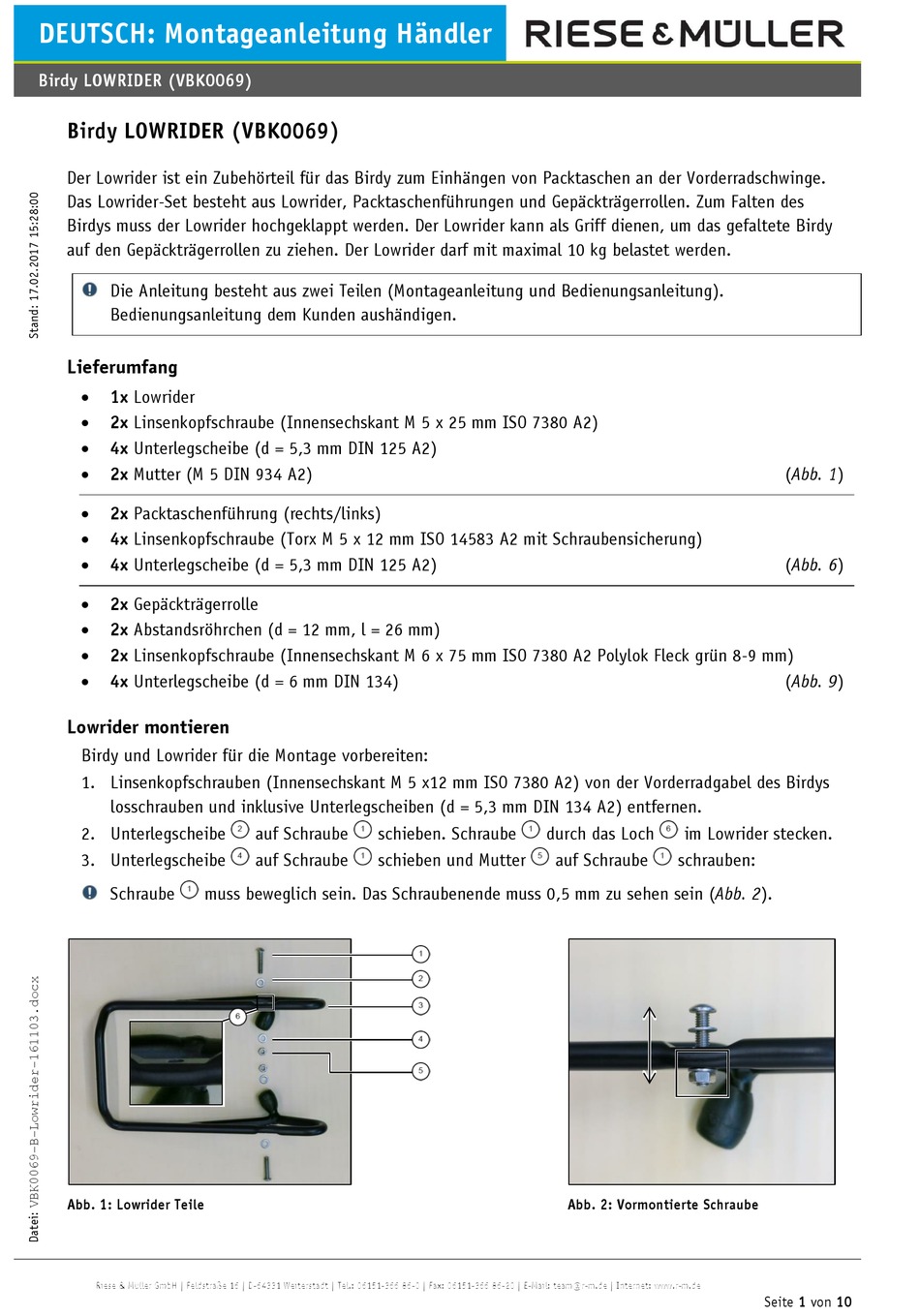

RIESE & MULLER Birdy LOWRIDER Assembly Instruction Manual

DEUTSCH: Montageanleitung Händler
Birdy LOWRIDER (VBK0069)
Birdy LOWRIDER (VBK0069)
Der Lowrider ist ein Zubehörteil für das Birdy zum Einhängen von Packtaschen an der Vorderradschwinge.
Das Lowrider-Set besteht aus Lowrider, Packtaschenführungen und Gepäckträgerrollen. Zum Falten des
Birdys muss der Lowrider hochgeklappt werden. Der Lowrider kann als Griff dienen, um das gefaltete Birdy
auf den Gepäckträgerrollen zu ziehen. Der Lowrider darf mit maximal 10 kg belastet werden.
Die Anleitung besteht aus zwei Teilen (Montageanleitung und Bedienungsanleitung).
Bedienungsanleitung dem Kunden aushändigen.
Lieferumfang

1x Lowrider

2x Linsenkopfschraube (Innensechskant M 5 x 25 mm ISO 7380 A2)
 4x Unterlegscheibe (d = 5,3 mm DIN 125 A2)

2x Mutter (M 5 DIN 934 A2)

2x Packtaschenführung (rechts/links)

4x Linsenkopfschraube (Torx M 5 x 12 mm ISO 14583 A2 mit Schraubensicherung)

4x Unterlegscheibe (d = 5,3 mm DIN 125 A2)
 2x Gepäckträgerrolle

2x Abstandsröhrchen (d = 12 mm, l = 26 mm)
 2x Linsenkopfschraube (Innensechskant M 6 x 75 mm ISO 7380 A2 Polylok Fleck grün 8-9 mm)

4x Unterlegscheibe (d = 6 mm DIN 134)
Lowrider montieren
Birdy und Lowrider für die Montage vorbereiten:
1. Linsenkopfschrauben (Innensechskant M 5 x12 mm ISO 7380 A2) von der Vorderradgabel des Birdys
losschrauben und inklusive Unterlegscheiben (d = 5,3 mm DIN 134 A2) entfernen.
2. Unterlegscheibe
3. Unterlegscheibe
Schraube muss beweglich sein. Das Schraubenende muss 0,5 mm zu sehen sein (Abb. 2).
Abb. 1: Lowrider Teile
Riese & Müller GmbH | Feldstraße 16 | D-64331 Weiterstadt | Tel.: 06151-366 86-0 | Fax: 06151-366 86-20 | E-Mail: team@r-m.de | Internet: www.r-m.de
auf Schraube schieben. Schraube
auf Schraube schieben und Mutter
durch das Loch im Lowrider stecken.
auf Schraube schrauben:
Abb. 2: Vormontierte Schraube
(Abb. 1)
(Abb. 6)
(Abb. 9)
Seite 1 von 10
