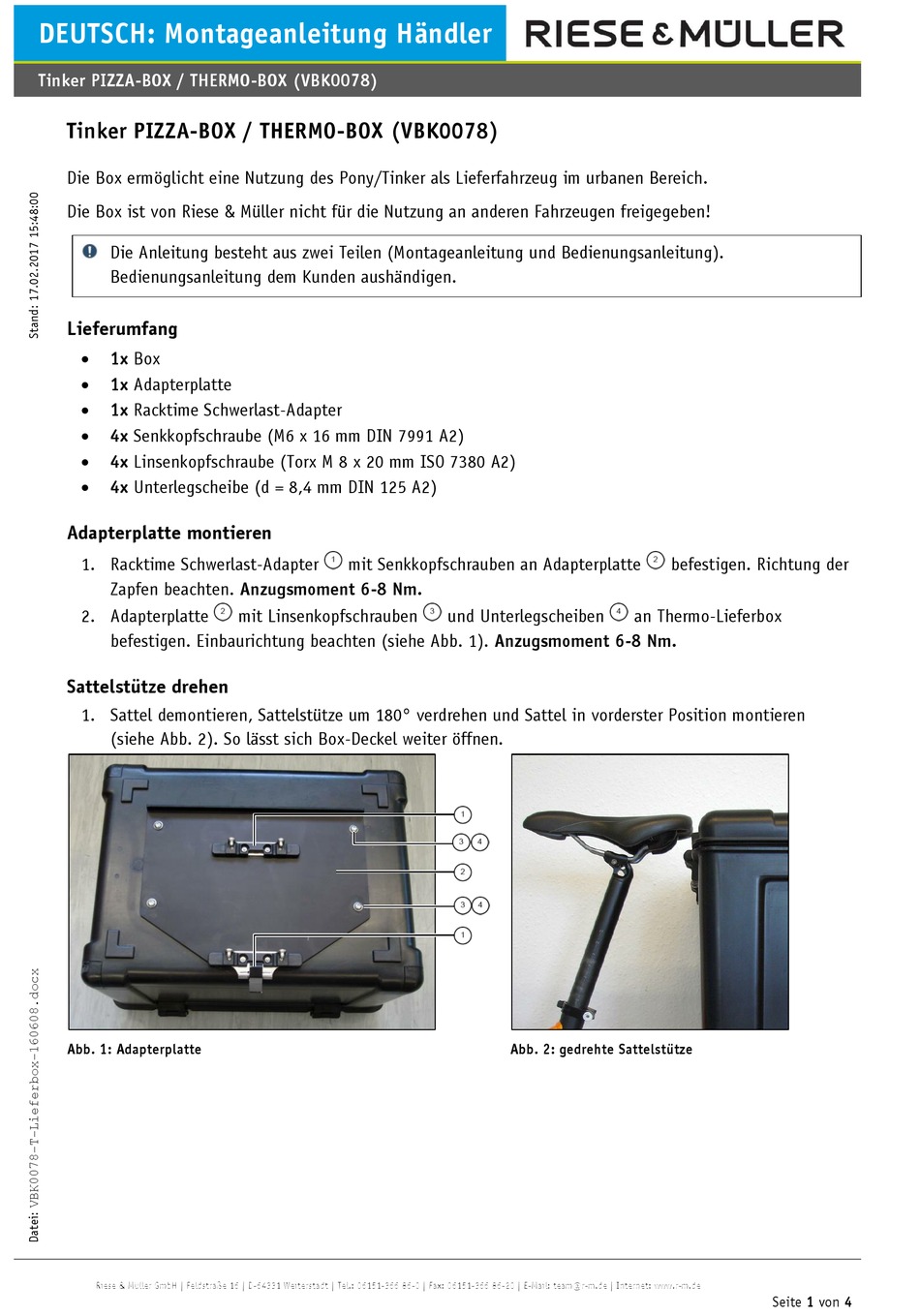

DEUTSCH: Montageanleitung Händler
Tinker PIZZA-BOX / THERMO-BOX (VBK0078)
Tinker PIZZA-BOX / THERMO-BOX (VBK0078)
Die Box ermöglicht eine Nutzung des Pony/Tinker als Lieferfahrzeug im urbanen Bereich.
Die Box ist von Riese & Müller nicht für die Nutzung an anderen Fahrzeugen freigegeben!
Die Anleitung besteht aus zwei Teilen (Montageanleitung und Bedienungsanleitung).
Bedienungsanleitung dem Kunden aushändigen.
Lieferumfang
1x Box
1x Adapterplatte
1x Racktime Schwerlast-Adapter
4x Senkkopfschraube (M6 x 16 mm DIN 7991 A2)
4x Linsenkopfschraube (Torx M 8 x 20 mm ISO 7380 A2)
4x Unterlegscheibe (d = 8,4 mm DIN 125 A2)
Adapterplatte montieren
1. Racktime Schwerlast-Adapter
Zapfen beachten. Anzugsmoment 6-8 Nm.
2. Adapterplatte
befestigen. Einbaurichtung beachten (siehe Abb. 1). Anzugsmoment 6-8 Nm.
Sattelstütze drehen
1. Sattel demontieren, Sattelstütze um 180° verdrehen und Sattel in vorderster Position montieren
(siehe Abb. 2). So lässt sich Box-Deckel weiter öffnen.
Abb. 1: Adapterplatte
Riese & Müller GmbH | Feldstraße 16 | D-64331 Weiterstadt | Tel.: 06151-366 86-0 | Fax: 06151-366 86-20 | E-Mail: team@r-m.de | Internet: www.r-m.de
mit Senkkopfschrauben an Adapterplatte
mit Linsenkopfschrauben
und Unterlegscheiben
Abb. 2: gedrehte Sattelstütze
befestigen. Richtung der
an Thermo-Lieferbox
Seite 1 von 4
