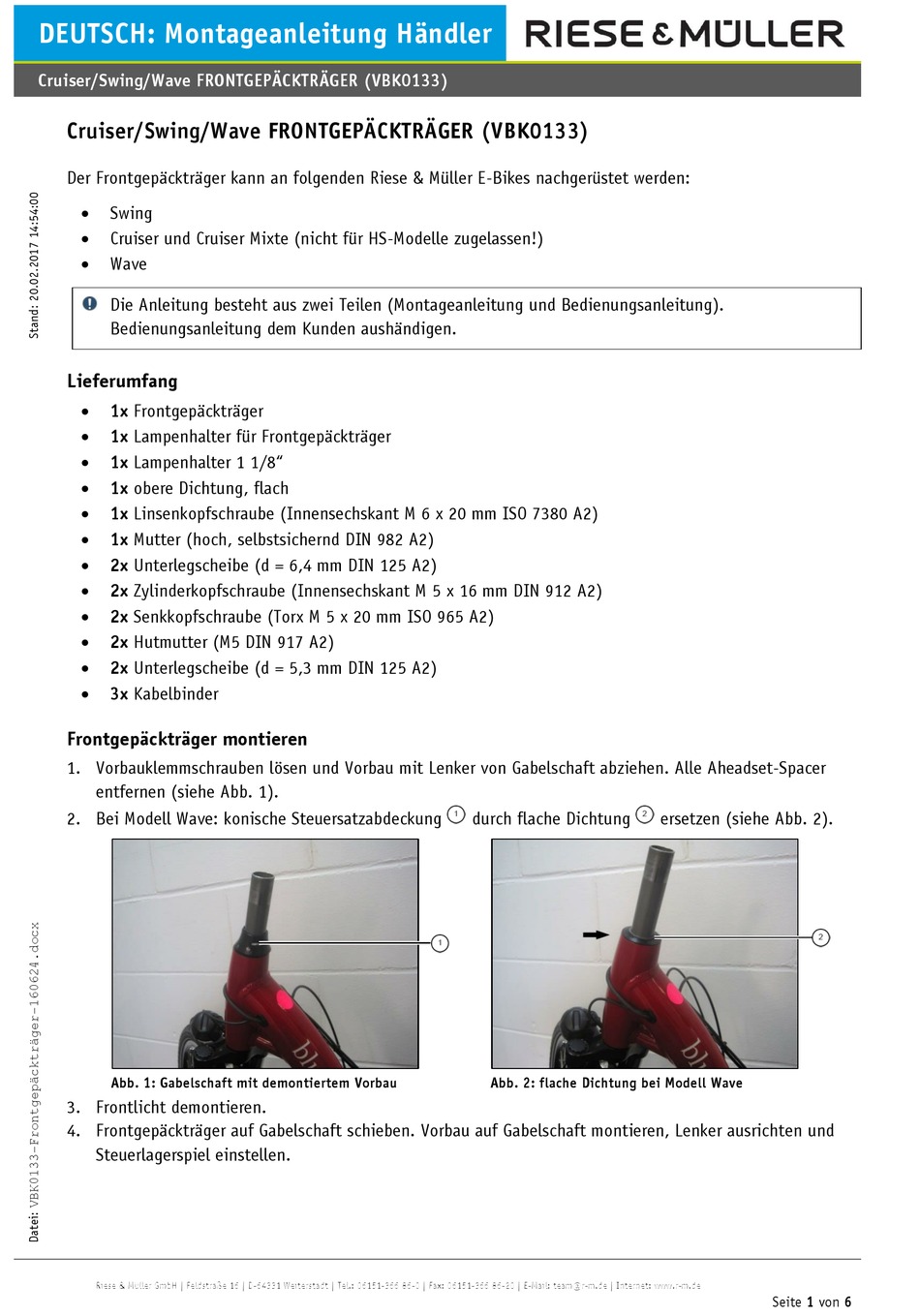

DEUTSCH: Montageanleitung Händler
Cruiser/Swing/Wave FRONTGEPÄCKTRÄGER (VBK0133)
Cruiser/Swing/Wave FRONTGEPÄCKTRÄGER (VBK0133)

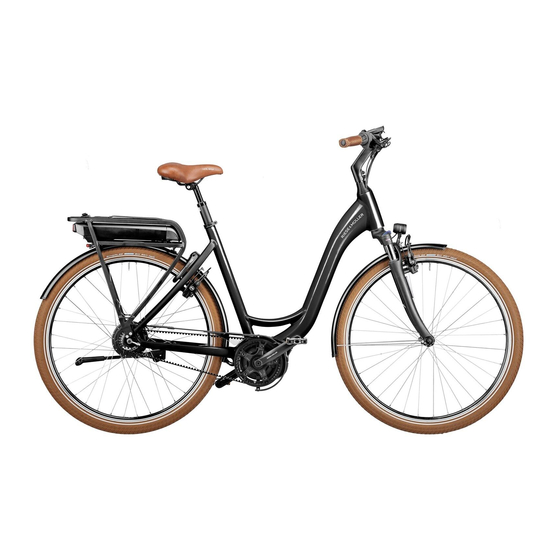

Der Frontgepäckträger kann an folgenden Riese & Müller E-Bikes nachgerüstet werden:

Swing

Cruiser und Cruiser Mixte (nicht für HS-Modelle zugelassen!)

Wave
Die Anleitung besteht aus zwei Teilen (Montageanleitung und Bedienungsanleitung).
Bedienungsanleitung dem Kunden aushändigen.
Lieferumfang

1x Frontgepäckträger
 1x Lampenhalter für Frontgepäckträger

1x Lampenhalter 1 1/8"
 1x obere Dichtung, flach

1x Linsenkopfschraube (Innensechskant M 6 x 20 mm ISO 7380 A2)

1x Mutter (hoch, selbstsichernd DIN 982 A2)

2x Unterlegscheibe (d = 6,4 mm DIN 125 A2)

2x Zylinderkopfschraube (Innensechskant M 5 x 16 mm DIN 912 A2)

2x Senkkopfschraube (Torx M 5 x 20 mm ISO 965 A2)

2x Hutmutter (M5 DIN 917 A2)

2x Unterlegscheibe (d = 5,3 mm DIN 125 A2)

3x Kabelbinder
Frontgepäckträger montieren
1. Vorbauklemmschrauben lösen und Vorbau mit Lenker von Gabelschaft abziehen. Alle Aheadset-Spacer
entfernen (siehe Abb. 1).
2. Bei Modell Wave: konische Steuersatzabdeckung
Abb. 1: Gabelschaft mit demontiertem Vorbau
3. Frontlicht demontieren.
4. Frontgepäckträger auf Gabelschaft schieben. Vorbau auf Gabelschaft montieren, Lenker ausrichten und
Steuerlagerspiel einstellen.
Riese & Müller GmbH | Feldstraße 16 | D-64331 Weiterstadt | Tel.: 06151-366 86-0 | Fax: 06151-366 86-20 | E-Mail: team@r-m.de | Internet: www.r-m.de
durch flache Dichtung
Abb. 2: flache Dichtung bei Modell Wave
ersetzen (siehe Abb. 2).
Seite 1 von 6
