PPC-3151-650AE Intel® Core i Processor based panel
PC, with 15" color TFT LCD display
Startup Manual
Packing List
Before installation, ensure that the following items are
included with the product:
1. 1 x Panel PC
2. 1 x startup manual
3. 1 x PCI riser card
4. 1 x Phoenix connector
5. 10 x Mount brackets
6. 10 x Mount screws
If any of the above items are missing or damaged, contact
your distributor or sales representative immediately.
For more information about this product, visit the
Advantech website at
For technical support and customer service, visit the
Advantech support website at
This manual is for PPC-3151-650AE series, Rev. A0.
Part No. 2043315110
Printed in China
Fixed VESA screw specification: M4; screw depth: 8mm
(Max); screws x4pcs
A: PCI/PCIE expansion slots x 4
B: Line-out / Mic-in
C: 4 x USB 3.0
D: 2 x Giga Ethernet ports
E: VGA
F: DP
G: 2 x RS-232
H: DC power connector (9-32V)
I: 1 x RS-422/485
J: Power switch
K: Grounding screw
Edition 1
October 2019

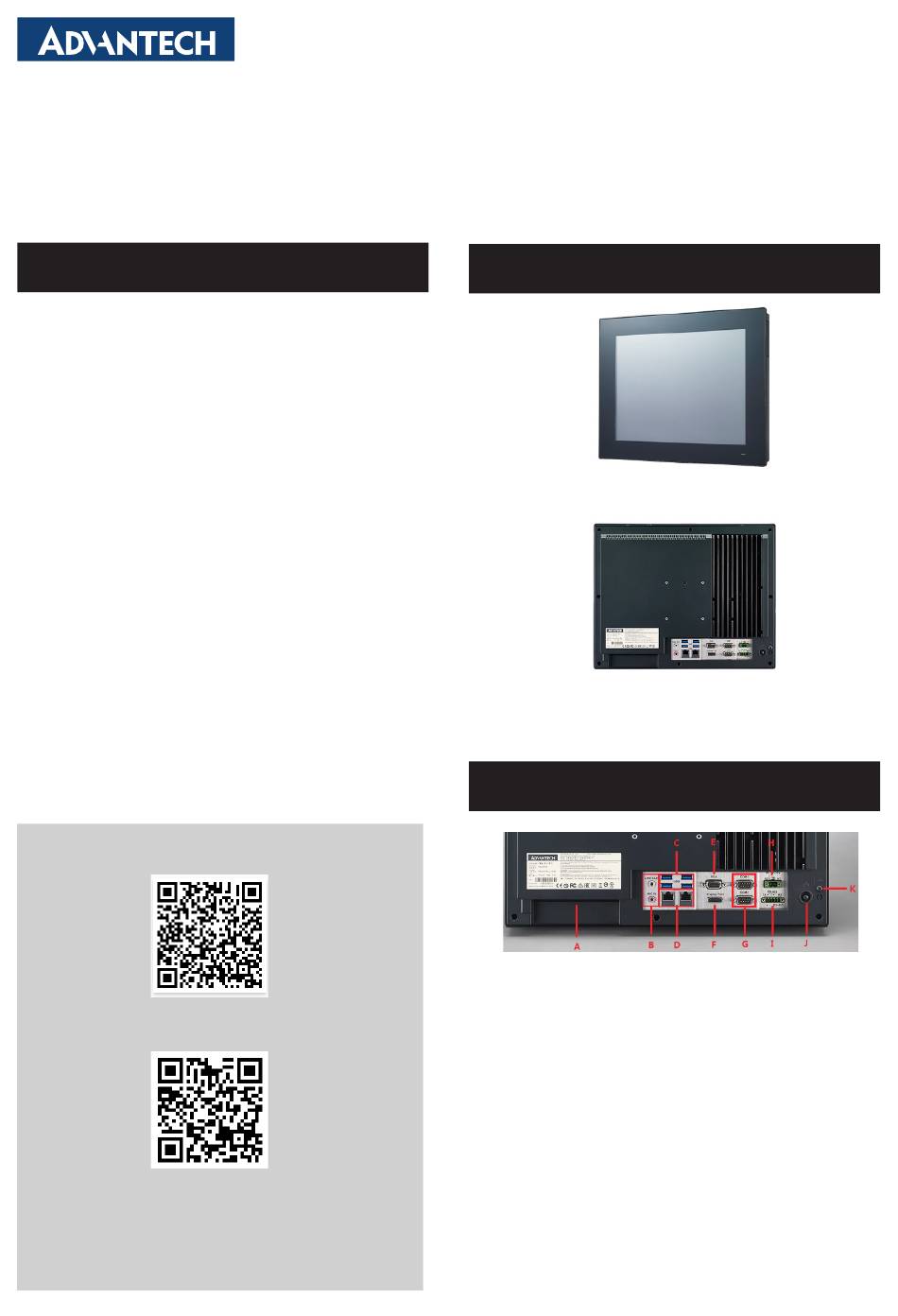

Appearance
Front View
Rear View
System I/O
PPC-3151-650AE Startup Manual 1
-
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Advantech PPC-3151-650AE
Summary of Contents for Advantech PPC-3151-650AE
- Page 1 E: VGA F: DP G: 2 x RS-232 H: DC power connector (9-32V) I: 1 x RS-422/485 J: Power switch This manual is for PPC-3151-650AE series, Rev. A0. K: Grounding screw Part No. 2043315110 Edition 1 Printed in China October 2019...
-
Page 2: Specifications
Operating 10G peak acceleration (11ms duration), following IEC 60068-2-27 Operating random vibration test, 5 ~ 500Hz, 1Grms with HDD; 2Grms with SSD, Vibration following IEC 60068-2-64 Safety: CB, UL, CCC, BSMI Safety and EMC EMC: CE, FCC Class B, BSMI 2 PPC-3151-650AE Startup Manual... -
Page 3: System Mounting
1. Prepare a panel cutout according to the panel PC dimensions. PPC-3151-650AE cutout dimensions: 382 x 303 mm/15.04 x 11.93 in 2. Install the panel PC in the cutout. Retrieve 10pcs hook brackets and M6 x 21L screws from the accessory box. -
Page 4: Safety Instructions
UL certified power supply or dc source suitable for use at Tma 50 degree C min. and output is rated 9-32Vdc, 10-3A min., ES1 (or SELV), if need further assistance, please contact Advantech for further information. - Page 5 9-32Vdc, 10-3A min., ES1 (ou SELV). Si vous avez besoin d’aide supplémentaire, veuillez contacter Advantech pour plus d’informations. 19. DISCLAIMER: These instructions are provided in accor¬dance with IEC 704-1 standards. Advantech disclaims all responsibility for the accuracy of any statements contained herein.
- Page 6 PPC-3151-650AE 配备 15” TFT LCD 显示屏和第六代英特 ® 尔 酷睿 系列处理器的无风扇平板电脑 快速入门手册 包装清单 系统I/O接口 安装系统之前，用户需确认包装中含有下面所列各项： PPC系统 x 1 PPC-3151 快速入门手册 x 1 绿色凤凰接头 x 1 面板安装铁件&螺丝 x 10 如果其中任何一项缺失或损坏，请立即与经销商或销售代 表联系。 A: 扩展卡槽PCI/PCIE x 4 产品外观 B: 线路输出/ 麦克输入 C: 4 x USB 3.0 D: 2 x 千兆以太网...
- Page 7 10G 峰值加速度(持续时间 11ms), 符合IEC 60068-2-27标准 5 ~ 500Hz, 1Grms搭配HDD; 2Grms搭配 SSD, 符合IEC 60068-2-64标准 振动 尺寸 391.4 x 312.5 x 55.35 mm (15.41 x 12.3 x 2.18 in) 重量 5.4 kg (11.90 lb) EMC认证 CE, FCC Class B, BSMI 安全认证 CB, UL, CCC 2 PPC-3151-650AE快速入门手册...
- Page 8 系统安装 请按照以下步骤顺序安装使用平板计算机 1. 安装内存 2. 安装硬盘 3. 安装接口设备 4. 固定平板计算机 5. 调试系统 安装内存 1. 拧开红圈中的螺丝(如下图所示)。 2. 按红色区域使卡勾弹出(如下图所示)，打开后盖。 3. 拧开红圈中的螺丝，取下散热片，即可插入内存，然后在附件盒中取出内存和 CPU 的散热泥分别贴在 1 和 2 框处，即可 完成内存的安装。 安装硬盘 1. 拆开后盖，拆下图红圈中螺丝，取下 VESA 支架后可取硬盘支架。 2. 如下图从附件盒中取出 4 颗螺丝锁附硬盘后，再将支架锁回。 PPC-3151-650AE快速入门手册 3...
- Page 9 PPC-3151-650AE 配备 15” TFT LCD 显示屏和第六代英特尔 ® 酷睿 系列处理器的无风扇微型计算机 快速入门手册 包裝清單 I/O 接口 安裝系統之前，使用者需確認包裝中含有下面所列各項： PPC系統 x 1 PPC-3151 快速入門手冊 x 1 綠色鳳凰接頭 x 1 面板安裝鐵件&螺絲 x 10 如果其中任何一項缺失或損壞，請立即與經銷商或銷售代 表聯繫。 A: 擴展卡槽PCI/PCIE x 4 產品外觀 B: 線路輸出/ 麥克輸入 C: 4 x USB 3.0 D: 2 x 千兆乙太網...
- Page 10 10G 峰值加速度(持續時間 11ms), 符合IEC 60068-2-27標準 5 ~ 500Hz, 1Grms搭配HDD; 2Grms搭配 SSD, 符合IEC 60068-2-64標準 振動 尺寸 391.4 x 312.5 x 55.35 mm (15.41 x 12.3 x 2.18 in) 重量 5.4 kg (11.90 lb) EMC認證 CE, FCC Class B, BSMI 安全認證 CB, UL, CCC 2 PPC-3151-650AE快速入門手冊...
- Page 11 系統安裝 請按照以下步驟順序安裝使用平板電腦 1. 安裝記憶體 2. 安裝硬碟 3. 安裝周邊設備 4. 固定平板電腦 5. 調試系統 安裝記憶體 1. 擰開紅圈中的螺絲(如下圖所示)。 2. 按紅色區域使卡勾彈出(如下圖所示)，打開後蓋。 3. 擰開紅圈中的螺絲，取下散熱片，即可插入記憶體，然後在附件盒中取出記憶體和 CPU 的散熱泥分別貼在 1 和 2 框處， 即可完成記憶體的安裝。 安裝硬碟 1. 拆開後蓋，拆下圖紅圈中螺絲，取下 VESA 支架後可取硬碟支架。 2. 如下圖從附件盒中取出 4 顆螺絲鎖附硬碟後，再將支架鎖回。 PPC-3151-650AE快速入門手冊 3...
- Page 12 限用物質含有情況標示聲明書 設備名稱：電腦 型號(型式)：PPC-3151-650AE (系列型號參考下方) Equipment name Type designation (Type) 限用物質及其化學符號 Restricted substances and its chemical symbols 單元Unit 鉛 汞 鎘 六價鉻 多溴聯苯 多溴二苯醚Poly- brominated diphenyl Lead Mercury Cadmium Hexavalent Polybrominated ethers (PBDE) (Pb) (Hg) (Cd) chromium biphenyls (PBB) 電路板 －...
- Page 13 15. 請不要把設備放置在超出我們建議的溫度範圍的環境，即不要低於-30°C （-22°F）或高於 60°C （140°F），否則可 能會損壞設備。 16. 注意：電腦配置了由電池供電的即時時鐘電路，如果電池放置不正確，將有爆炸的危險。因此，只可以使用製造商推薦的 同一種或者同等型號的電池進行替換。請按照製造商的指示處理舊電池。 17. 使用過度恐傷害視力。 18. 使用30 分鐘請休息十分鐘。 19. 未滿2 歲幼兒不看螢幕，2 歲以上每天看螢幕不要超過 1 小時。 20. 本產品於國內裝置使用時，其電源僅限使用機架電源模組所提供直流電源輸入，不得使用交流及附加其它電源轉換裝置提 供電源，其電源輸入電壓及電流請依說明書規定使用。 根據IEC 704-1:1982 的規定，操作員所在位置的聲壓級不可高於70dB(A)。 免責聲明：該安全指示符合IEC 704-1 的要求。研華公司對其內容的準確性不承擔任何法律責任。 安全措施-靜電防護 為了保護您和您的設備免受傷害或損壞，請遵照以下安全措施： 操作設備之前，請務必斷開主機殼電源，以防觸電。不可在電源接通時接觸CPU卡或其它卡上的任何元件。 在更改任何配置之前請斷開電源，以免在您連接跳線或安裝卡時，瞬間電湧損壞敏感電子元件。 電池信息 電池、電池組和蓄電池不應作為未分類的生活垃圾處理。請使用公共收集系統返回和回收，或按照當地法規要求進行處理。 申請商：研華股份有限公司 地址：台北市內湖區瑞光路26巷20弄1號 電話：02-27927818 PPC-3151-650AE快速入門手冊 5...
