g) Ausrichtung und Zahnflankenspiel des Antriebs prüfen
Der Motor überträgt seine Leistung über das Ritzel auf der Kupplungsglocke auf das Hauptzahnrad am Mitteldifferenzial. Beide Drehachsen, also die Kurbelwel-
le motorseitig und die Achse des Antriebsstranges zur Vorder- und Hinterachse müssen exakt parallel ausgerichtet sein. Verspannungen im Antriebsstrang,
vorzeitiger Verschleiß der Ritzel und Lager, sowie Leistungsverlust werden damit verhindert.
Die parallele Anordnung von Kurbelwelle und Antriebsstrang sollte vor der Inbetriebnahme des Fahrzeuges überprüft und evtl. nachjustiert werden!
Bei paralleler Anordnung greifen das Ritzel auf der Kupplungsglocke und das Hauptzahnrad leichtgängig ineinander. Zuviel Spiel zerstört auf Dauer die Zahn-
räder, zuwenig Spiel zerstört die Lagerungen in Kupplung und Motor.

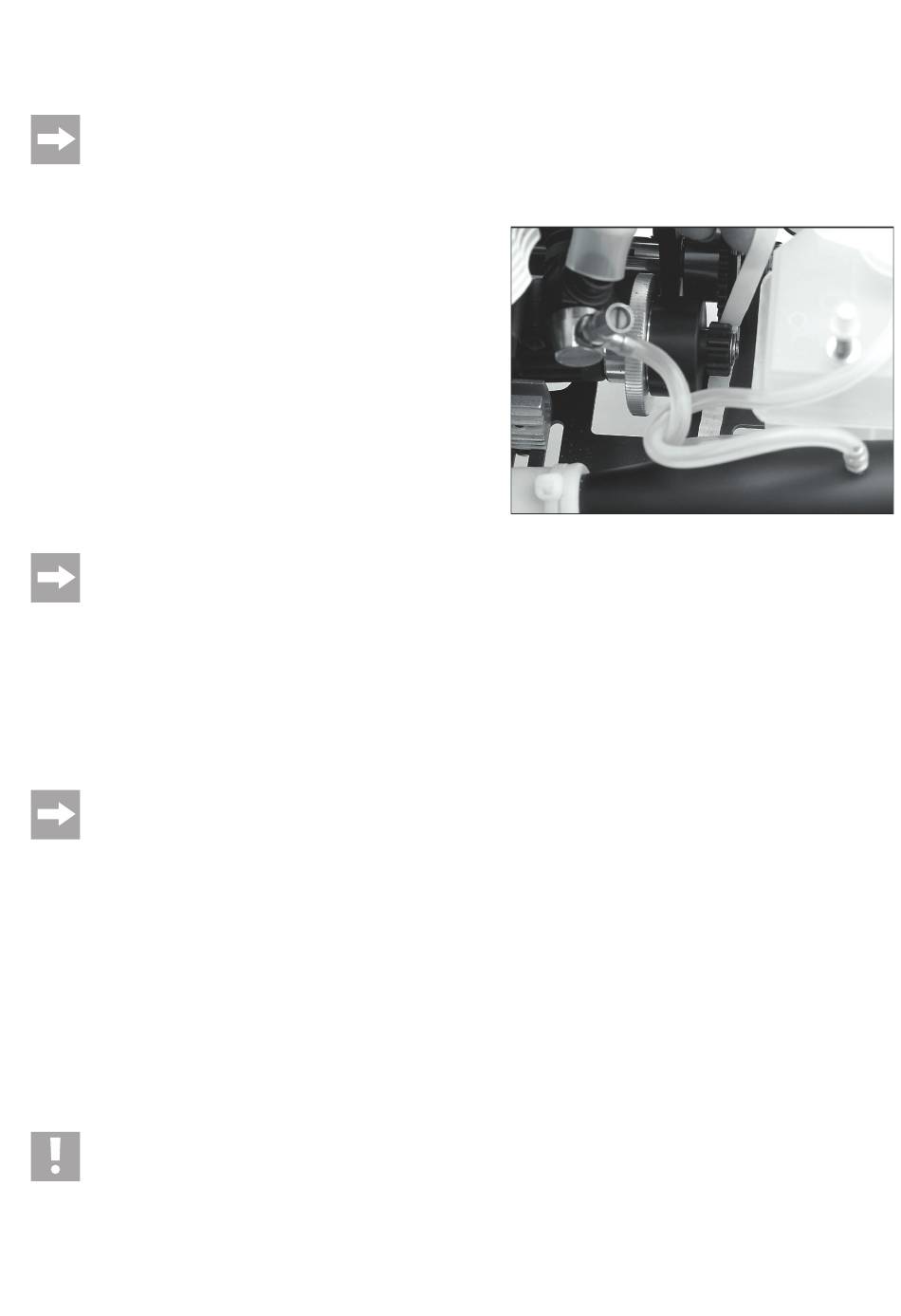

Überprüfung des Zahnflankenspiels
• Einen dünnen Papierstreifen zwischen das Ritzel auf der Kupplungsglocke und
das Hauptzahnrad im Antriebsstrang einlegen
• Zahnräder von Hand drehen
• Der Papierstreifen darf beim Durchlaufen nicht zerreißen!
Nachjustierung des Zahnflankenspiels
• Vier Schrauben der Motorträgerbefestigung auf der Unterseite des Chassis lösen
• Motor seitlich ausrichten und Schrauben wieder fest anziehen
• Vier Schrauben oben auf dem Motorträger lösen und Motor vertikal ausrichten

h) Inbetriebnahme der RC-Anlage

Beachten Sie die separate Bedienungsanleitung der Fernsteueranlage!
Der Betrieb des Senders ist mit Akkus und Batterien möglich. Bei Verwendung von Akkus achten Sie auf eine hohe Kapazität, da sonst die Betriebsdauer
verringert wird. Wenn Sie Batterien in die Fernsteuerung einsetzen, empfehlen wir Ihnen die Verwendung von hochwertigen Alkaline-Batterien. Achten Sie auf
eine ausreichende Restkapazität mit einem Batterieprüfer.
Sollten die Akkus bzw. Batterien leer sein, tauschen Sie immer den kompletten Satz aus (niemals nur einzelne Zellen!). Verwenden Sie immer Akkus bzw.
Batterien des gleichen Typs und Herstellers. Mischen Sie niemals Batterien mit Akkus.
Der Betrieb des Empfängers ist grundsätzlich mit Akkus und Batterien möglich. Beachten Sie jedoch bei Verwendung von Mignon-Akkus auf die geringere
Spannung (4 x Batterien je 1.5 V = 6 V, 4 x Akkus je 1.2 V = 4,8 V). Diese geringere Spannung gekoppelt mit geringer Kapazität von Akkus führt zu einer
Verringerung der Betriebsdauer und kann zu Störungen der RC-Anlage führen.
Unser Tipp:
Wir empfehlen Ihnen die Verwendung eines 6 V Hump-Akkupacks als Empfängerakku.
• Setzen Sie die 8 Batterien bzw. Akkus (Typ AA) in das Batterie-/Akkufach des Senders ein, achten Sie auf die richtige Polarität!
• Öffnen Sie die RC-Box auf dem Chassis und nehmen Sie den Batteriehalter heraus.
• Legen Sie 4 Batterien bzw. Akkus (Typ AA) in den Halter ein. Achten Sie auf die richtige Polarität und festen Sitz der Batterien/Akkus.
• Legen Sie den Batteriehalter (optional den Hump-Akkupack) mit den Kabeln und dem Stecker wieder in die RC-Box ein.
• Verbinden Sie die beiden Stecker sorgfältig.
• Nehmen Sie den Empfänger vorsichtig aus der RC-Box heraus und wickeln Sie die Antennenlitze ab.
• Führen Sie die Antennenlitze durch die Öffnung im Deckel der RC-Box nach außen.
• Fädeln Sie die Empfängerantenne durch das beiliegende Antennenführungsrohr.
• Stecken Sie nun das untere Ende des Antennenführungsrohres in die Aussparung auf dem Deckel der RC-Box.
• Sichern Sie das Antennenrohr im Antennenfuß.
• Sichern Sie die Antennenlitze oben am Führungsrohr durch die Antennenrohr-Gummikappe.
Kürzen Sie die Antennenlitze niemals!
• Schalten Sie den Sender ein. Die Kontroll-LED des Senders sollte hell leuchten.
Leuchtet sie nicht, überprüfen Sie die Batterien/Akkus und ersetzen Sie diese, falls nötig.
