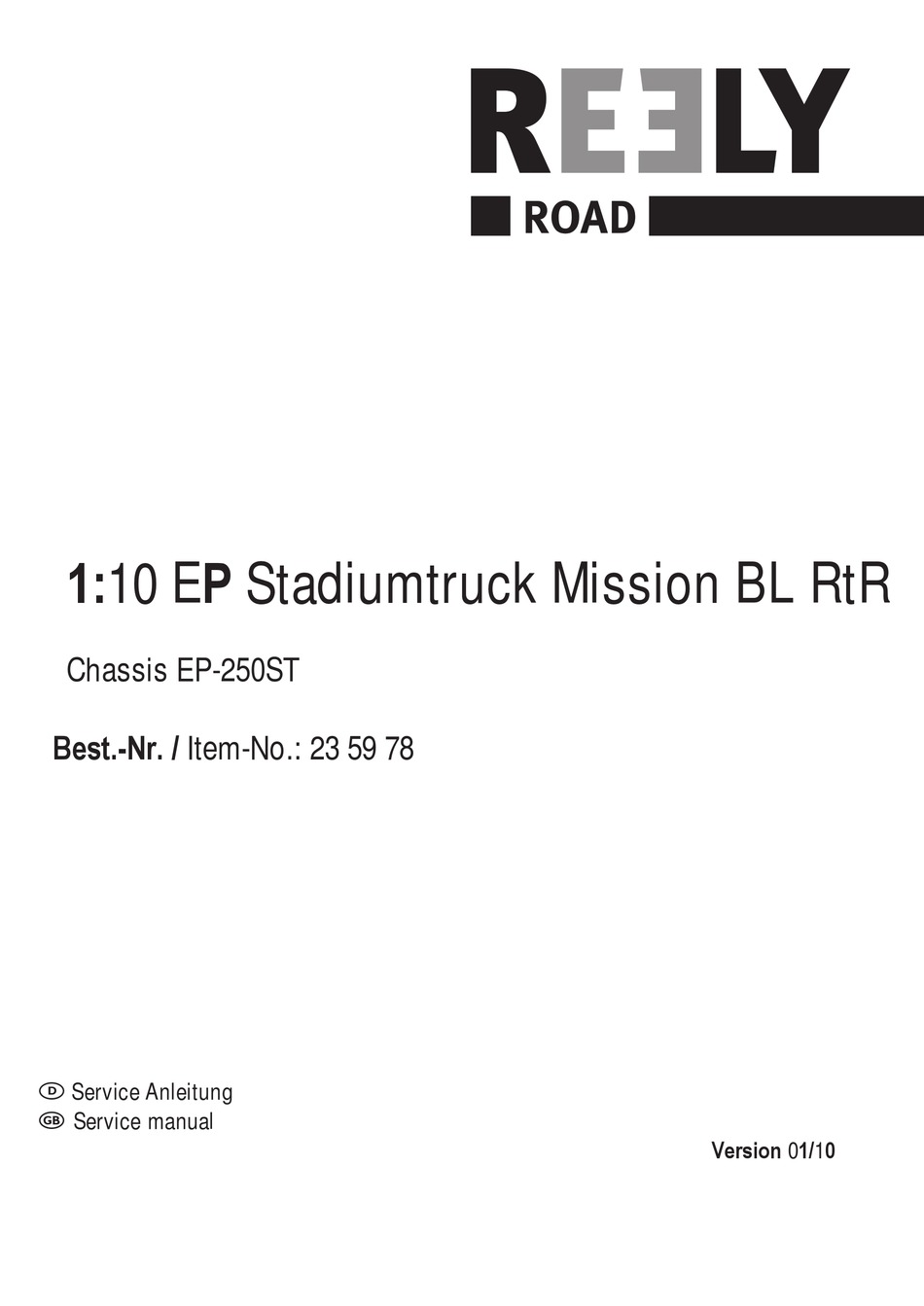

1:10 EP Stadiumtruck Mission BL RtR
Chassis EP-250ST
Best.-Nr. / Item-No.: 23 59 78
 Service Anleitung
 Service manual
236490
Version 01/10

Advertisement

loading
Need help?

Need help?

Do you have a question about the Stadium Truck Mission and is the answer not in the manual?

Questions and answers

Summary of Contents for Reely ROAD Stadium Truck Mission

  • Page 1 1:10 EP Stadiumtruck Mission BL RtR Chassis EP-250ST 236490 Best.-Nr. / Item-No.: 23 59 78  Service Anleitung  Service manual Version 01/10 •...
  • Page 2: A - Madenschraube Mit Sicherungslack Grub Screw W/Threadlock 4X4Mm

    Vorderes & hinteres Differenzial Step 1 Front & rear differentials 1A - Madenschraube mit Sicherungslack Grub screw w/threadlock 4x4mm -- 4 1B - Metallstift Pin 3x19.8mm -- 2 1C - Senkkopfschneidschraube F/H Tapping Screw 2x12mm -- 8 EL2228 CB156 CB103 1D - Unterlegscheibe Shim 5x12x0.3mm -- 6 1E - Unterlegscheibe...
  • Page 3 Hinteres Differenzial-Gehäuse Step 3 Rear differential housing Step 3-1 EL2276 EL22821 (11T) EL22901 <3-1> Step 1 (Hinten) (Rear) 3A - Metallstift Pin 1.5x7.8mm -- 1 EL2276 3B - Senkkopfschneidschraube F/H Tapping screw 2x8mm -- 4 3C - Kugellager Ball bearing 5x10x4mm -- 2 Vorderes &...
  • Page 4 Vordere Karosseriehalter & Dämpferbrücke Step 5 Front body support & shock tower Step 4 (Vorne) (Front) VX103 EL162D3 MV1654 Step 5-1 MV1654 EL1323BA EL162D2 5A - Linsenkopfschneidschraube Button head tapping screw 3x6mm -- 2 5B - Senkkopfschneidschraube F/H Tapping screw 3x10mm -- 2 <5-1>...
  • Page 5 Vordere obere, untere Querlenker & CVDs Step 7 Front upper, lower suspension arms & CVD 7A - Schaftschraube Hub studs 3x13.5mm -- 2 7B - Schaftschraube Hub studs 3x22.5mm -- 2 7C - Spannschraube Turnbuckle 5x40mm -- 2 CB215 CB1591 26mm (EL130) CB215...
  • Page 6: E-Ring 2.5Mm

    Vordere Querlenker Step 8 Front suspension 8A - Wellensicherungsclip 8C - Linsenkopfgewindeschraube E-Ring 2.5mm -- 4 Button head machine screw 3x15mm -- 2 8B - Stoppmutter 8D - Querlenkerbefestigungswelle Lock nut 3mm -- 2 Hinge pin 3x53mm -- 2 Step 5 (EL1111) Step 7 (EL1111)
  • Page 7 Hauptzahnrad & - Halter Step 10 Main gear & main gear mount EL0761S (76T) EL0761S <10-1> 10A - Metallstift Step 9 Pin 2x9.8mm -- 1 10B - Senkkopfschneidschraube Step 10-1 F/H Tapping screw 3x7mm -- 3 10C - Wellensicherungsclip E-Ring 4mm -- 1 Hintere Radnaben Step 11 Rear hubs...
  • Page 8 Hintere obere, untere Querlenker & Radnaben Step 12 Rear upper, lower suspension arms & hubs 12A - Schaftschraube Hub studs 3x13.5mm -- 2 12B - Schaftschraube Hub studs 3x22.5mm -- 2 12C - Spannschraube Turnbuckle 5x60mm -- 2 CB215 CB1591 47mm (EL032) CB215...
  • Page 9 Hintere Querlenker Step 13 Rear suspension 13A - Wellensicherungsclip 13C - Linsenkopfgewindeschraube E-Ring 2.5mm -- 4 Button head machine screw 3x15mm -- 2 13B - Stoppmutter 13D - Querlenkerbefestigungswelle Lock nut 3mm -- 2 Hinge pin 3x54mm -- 2 Step 10 Step 12 Step 12 (EL1111)
  • Page 10 Rammer, Tragegriff, Alu-Abstandshalter & Empfängerhalter Step 15 Front bumper, rear handle, alu post & transmission mount (SEL3741) SEL3741 EL3402 SEL3741 EL110 (SEL3741) SEL3741 EL3011 MV1401 Step 15-1 EL1403BA <15-1> 15A - Stoppmutter 15B - Wellensicherungsclip Lock nut 3mm -- 2 E-Ring 5mm -- 2 15C - Senkkopfschneidschraube 15D - Senkkopfschneidschraube...
  • Page 11: Step

    Montage des Lenkservos Step 16 Steering servo mounting 16A - Linsenkopfschneidschraube 16B - Senkkopfschneidschraube Button head tapping screw 3x10mm -- 4 F/H Tapping screw 3x10mm -- 4 EL111 (Lenkung) (Steering) Servohorn Servo arm Befestigungsschraube Retaining screw <16-1> Step 16-1 Step 15...
  • Page 12 Step 17 Montage des Servosavers Servo saver mounting 17A - Madenschraube mit Sicherungslack EL3073 EL3073 Grub screw w/threadlock 3x3mm -- 1 17B - Stoppmutter Lock nut 3mm -- 1 17C - Senkkopfgewindeschraube mit Sicherungslack F/H Machine screw w/threadlock 3x8mm -- 2 (EL3073) 17D - Linsenkopfschneidschraube EL3073...
  • Page 13: Step

    Montage des vorderen Querlenkers & Lenkgestänges Step 18 Front suspension & steering linkages mounting 18A - Senkkopfschneidschraube F/H Tapping screw 3x10mm -- 4 18B - Linsenkopfgewindeschraube mit Sicherungslack Button head machine screw w/threadlock 3x12mm -- 2 18C - Linsenkopfschneidschraube Button head tapping screw 3x15mm -- 2 CB215 18D - Spannschraube Turnbuckle 5x40mm -- 2...
  • Page 14: Step

    Hintere Querlenker-, Zentralkardanwelle- & Empfängermontage Step 19 Rear suspension, centre swing shaft & receiver mounting 19A - Senkkopfschneidschraube F/H Tapping Screw 3x10mm -- 7 Step 14 EL3551BL Empfänger Doppelseitiges Servotape Receiver Double side tape Step 18...
  • Page 15 Montage der Radioplatte & Antenne Step 20 Radio plate & antenna mounting 20A - Stoppmutter mit Bund 20B - Linsenkopfschneidschraube Flange lock nut 4mm -- 1 Button head tapping screw 3x12mm -- 8 20C - Linsenkopfgewindeschraube Button head machine screw 3x12mm -- 2 MV3746 EL3021 (MV3746)
  • Page 16 Akku- & Akkuhalterung Step 21 Accu & accu-plate mounting EL120 EL120 LiPo-Akku-Fixierungsplatte Li-Po battery fixing plate EL3741 LiPo-Akku Li-Po battery Servotape Single side tape Servotape Single side tape Benutzen Sie das Klebeband um den Akku zu fixieren. Das Klebeband wird auf das Chassis geklebt. die andere Seite des Klebebandes wird lediglich als Auflage für den Akku verwendet.
  • Page 17 Stoßdämpfergehäuse & -Kolben Step 22 Shock bodies & shock shafts 22A - O-Ring O-Ring 2.5x1mm -- 4 22B - O-Ring O-Ring 3mm -- 8 22C - Stoppmutter Lock nut 2.6mm -- 4 <22-1> 22D - Stoßdämpferkolben Shock shaft 3x40mm -- 2 22E - Stoßdämpfergehäuse Shock body 12x31.5mm -- 2 22F - Stoßdämpferkolben...
  • Page 18 Stoßdämpferöl Step 23 Shock oil Silikon-Stoßdämpferöl Silicone shock oil Nach dem Befüllen der Stoßdämpfer mit Stoßdämpferöl, langsam den Stoßdämpferkolben mehrfach auf und ab bewegen, bis die Luftblasen eliminiert sind. After filling with shock oil GENTLY pump shock shaft up and down several times to eliminate air bubbles.
  • Page 19 Montage der vorderen & hinteren Stoßdämpfer Step 25 Front & rear shock set mounting 25A - Stoppmutter 25B - Senkkopfschneidschraube Lock nut 3mm -- 4 Button head tapping screw 3x15mm -- 4 25C - Gewindeschraube Round head machine screw 3x20mm -- 4 VX0241 Step 24 Für vorne...
  • Page 20 Brushless-Motoranschluß & Motorritzelmontage Step 26 Brushlessmotor & motor pinion gear mounting 26A - Madenschraube mit Sicherungslack Grub screw w/threadlock 3x3mm -- 1 26B - Linsenkopfgewindeschraube mit Sicherungslack Button head machine screw w/threadlock 3x8mm -- 2 EL00705AL Brushless-Motor Brushless motor Fügen Sie ein Blatt Papier zwischen Hauptzahnrad und Motorritzel ein, um das Zahnflankenspiel zu prüfen und einzustellen.
  • Page 21 Brushless-Motoranschluß Step 27 Brushlessmotor install diagram LiPo-Akku Li-Po battery Brushless Motor Brushlessmotor CH. 1 CH. 2 CH. 3 BATT Empfänger Receiver Schalter Switch Servo (Lenkung) (Steering)
  • Page 22 Montage des Antennenröhrchense Step 28 Antenna support tube mounting Antennenröhrchen Antenna support tube Führen Sie die Antennenlitze durch das Antennenröhrchen. Anschließend das Antennenröhrchen in den Antennfuß stecken. Slide the antenna through the antenna support tube, then push the antenna support tube into the antenna mount. Wichtig Nicht die Antennenlitze kürzen.
  • Page 23 Räder & Reifen Step 29 Wheels & tires Für rechte & linke Seite For right & left sides (x4) Einlage Insert Felge Reifen Tire For Right Side (x2) Felge Für linke Seite For left side (x2) <29-1> Reifenkleber Instant Cement Für rechte &...
  • Page 24 Räder & Karosseriemontage Step 30 Wheels & carbody mounting 30A - Stoppmutter mit Bund Flange lock nut 4mm -- 4 MV120 MV120 Karosserie Carbody Step 29 Step 28 Step 29 Step 29 Step 29...
  • Page 25 Ersatzteile, Tuningteile, Zubehör Spare parts, option parts, accessoires BB051004 / Best.-Nr. 295620-EQ BB081504 / Best.-Nr. 295655-EQ BU0508025 / Best.-Nr. 235196-EQ CB156 / Best.-Nr. 223486-EQ Kugellager 5x10x4 mm Kugellager 8x15x4 mm Lager 5 x 8 x 2,5 mm Differenzial Getriebeset Ball bearing 5x10x4mm Ball bearing 8x15x4mm Bushings 5x8x2.5mm Differential gear set...
  • Page 26 EL032 & EL130 CB1591 / Best.-Nr. 232765-EQ CB215 / Best.-Nr. 223428-EQ VX159 / Best.-Nr. 236816-EQ Best.-Nr. 232790-EQ 6mm-Kugelkopfpfannen M3x19x5mm Spannschrauben M5x40/60mm Kugelkopfpfannen mit Kugeln Alu-Kugeln 6x4,9mm 6 mm Ball ends M3 x 19,5 mm Turnbuckles Upper Rear & front Ball ends with balls Balls - alu 6x4.9 mm PIN20X98 / Best.-Nr.
  • Page 27 MV3746BL / Best.-Nr. 232650-EQ EL110 / Best.-Nr. 236797-EQ EL111 / Best.-Nr. 232770-EQ EL3041 / Best.-Nr. 232768-EQ Alu-Antennenhalter - blau Empfänger - Halter Servohalter Motor-Halter Alu Antenna mount - blue Transmission mount Servo mount Motor mount Ohne Abb. No picture EL3402 / Best.-Nr. 236246-EQ SEL3741 / Best.-Nr.
  • Page 28 SEL3011 / Best.-Nr. 237137-EQ SEL3461BL / Best.-Nr. 237141-EQ SE2911 / Best.-Nr. 236424-EQ MV3746B / Best.-Nr. 232651-EQ Alu-Achsschenkelhalter CNC Karosserie-Magnethalter-System Carbon-Chassis 3mm Alu-Antennen-Halter blau Alu rear hubs --- CNC Carbody-Magneticholder-systems Chassis 3mm carbon Alu Antenna mount - blue SEL3021 / Best.-Nr. 237138-EQ SEL3041H / Best.-Nr.
  • Page 29 Schnell – einfach – zuverlässig Ersatzteilbestellung bei Conrad Electronic Für viele Artikel können wir schnell und zuverlässig Ersatzteile liefern. Unser Lager hält im Bedarfsfall mehrere Tausend Teile für Sie bereit. Bestellung per Telefon: 0180 - 531 21 11* Bestellung per Telefax: 0180 - 531 21 10* Bestellung per Mail: sales@conrad.de Bestellung per Internet:...
